тиски прецизионные 334 серия, QKG 150мм

39 240 ₽

Бренд: ТЕХНОРЕАЛ
Артикул: МА320302630
Код товара
Вес: 21.5 кг

Описание Характеристики Отзывы и комментарии (0)

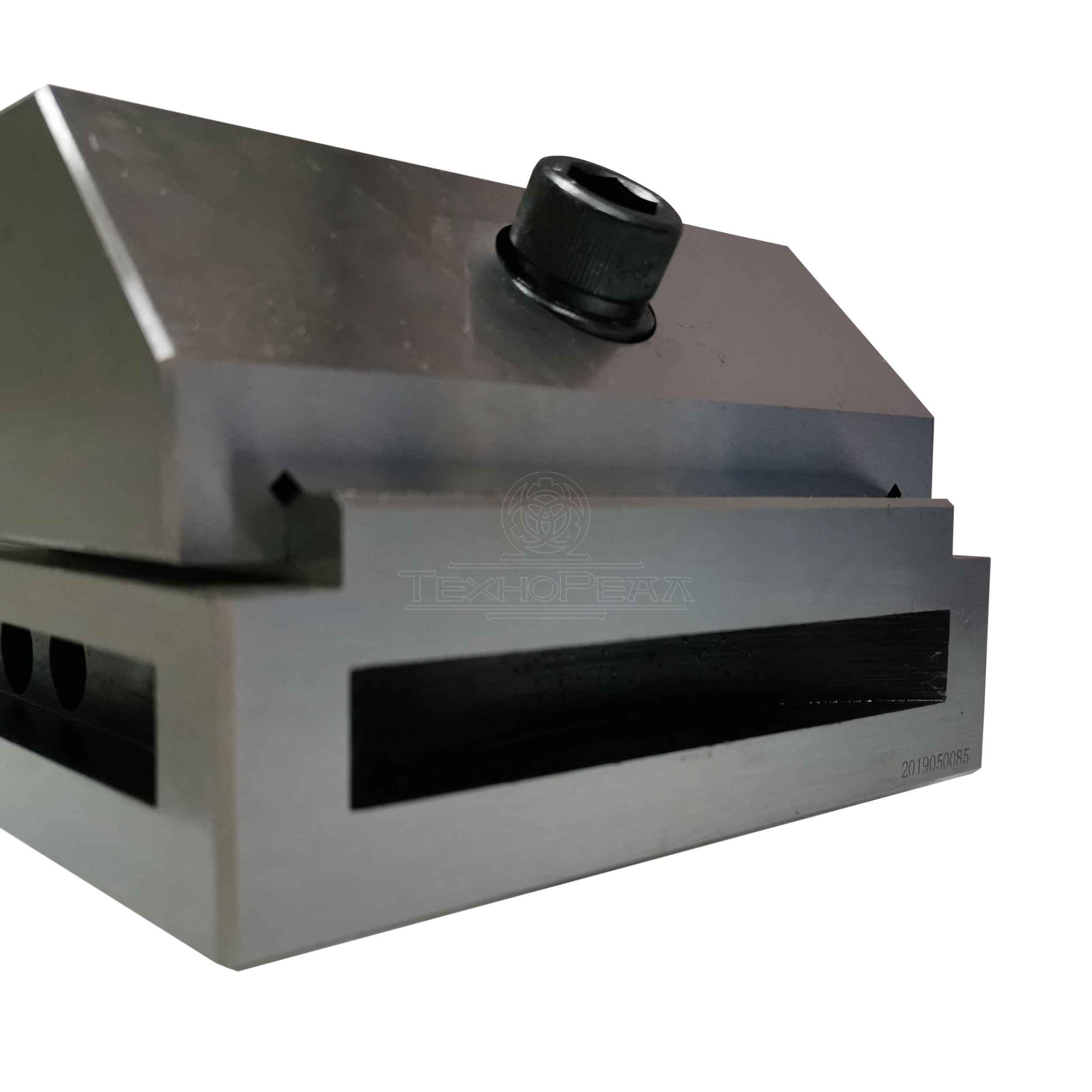

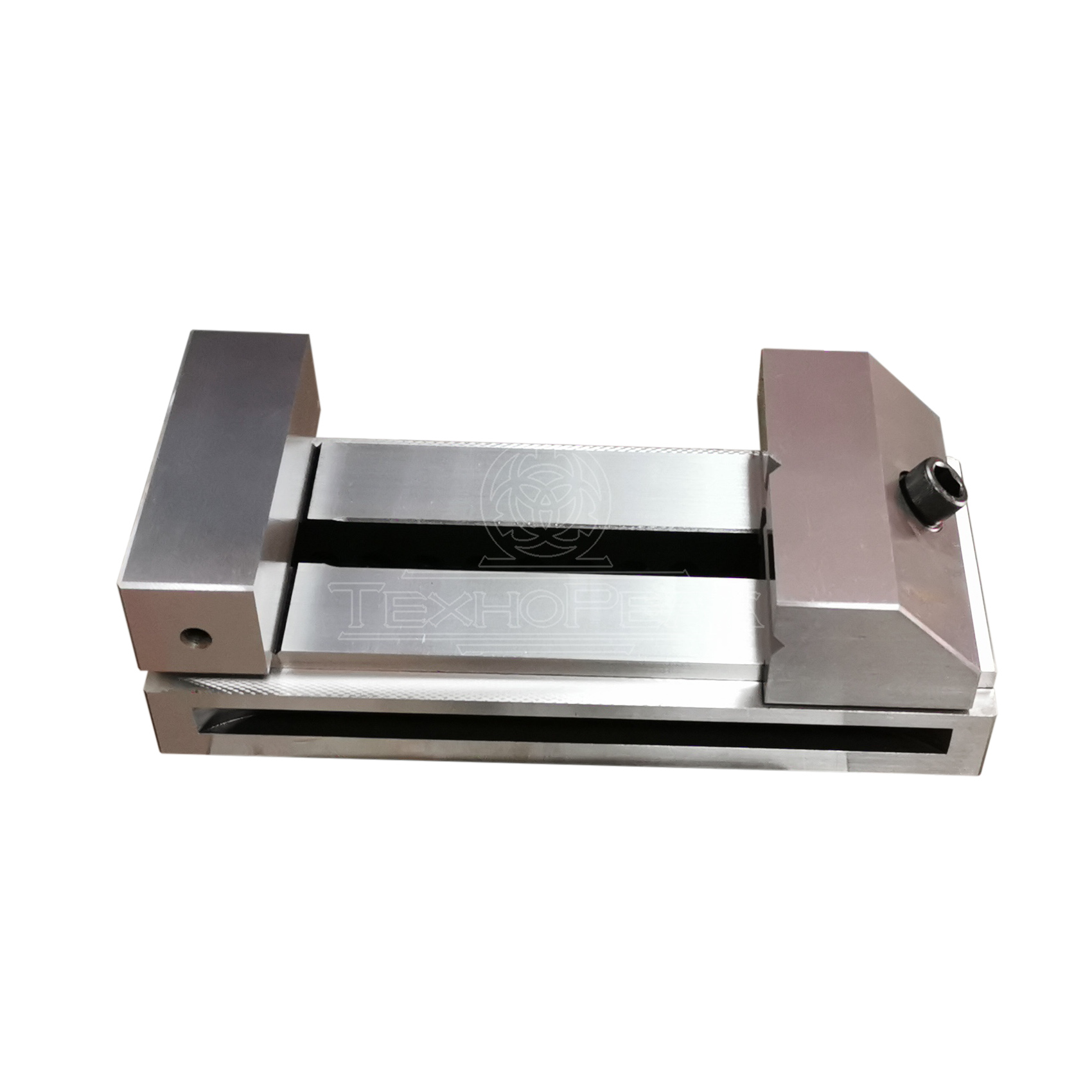

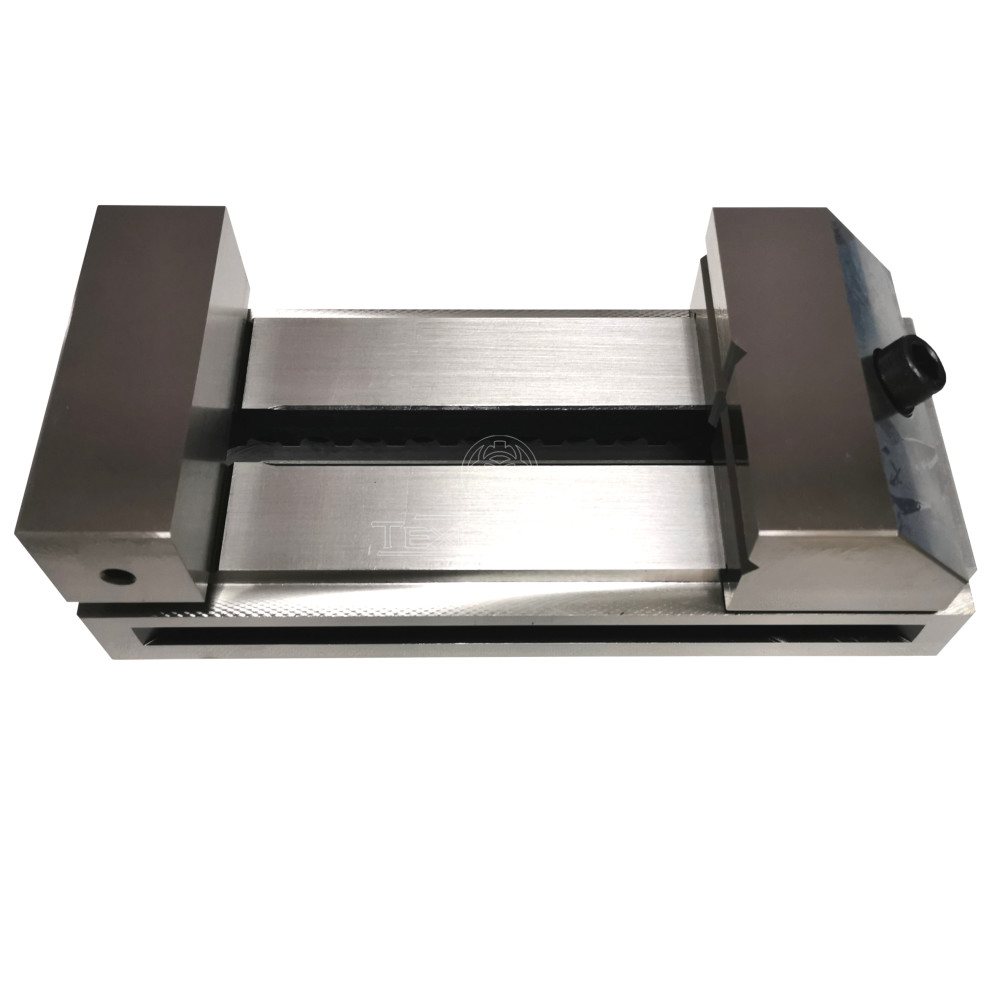

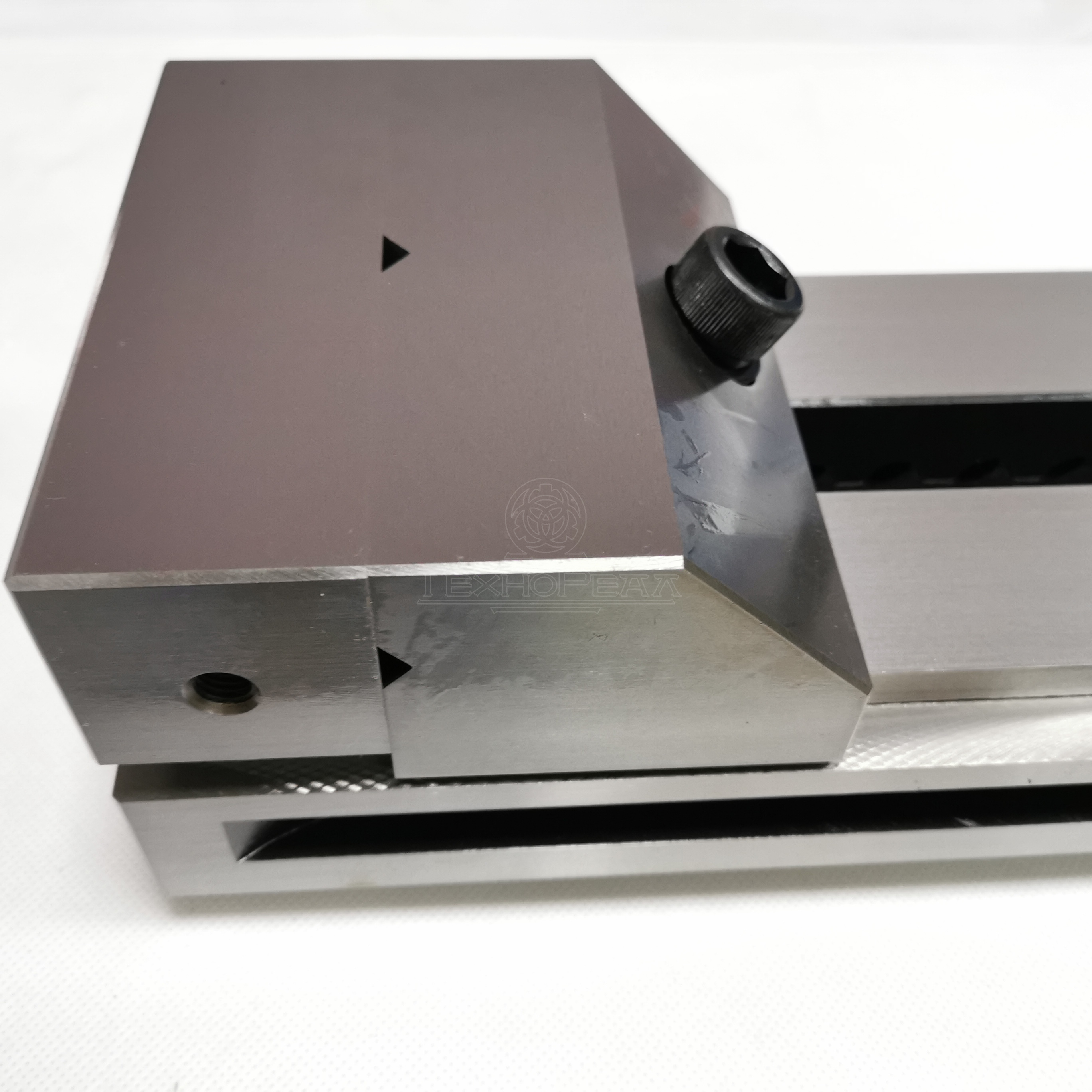

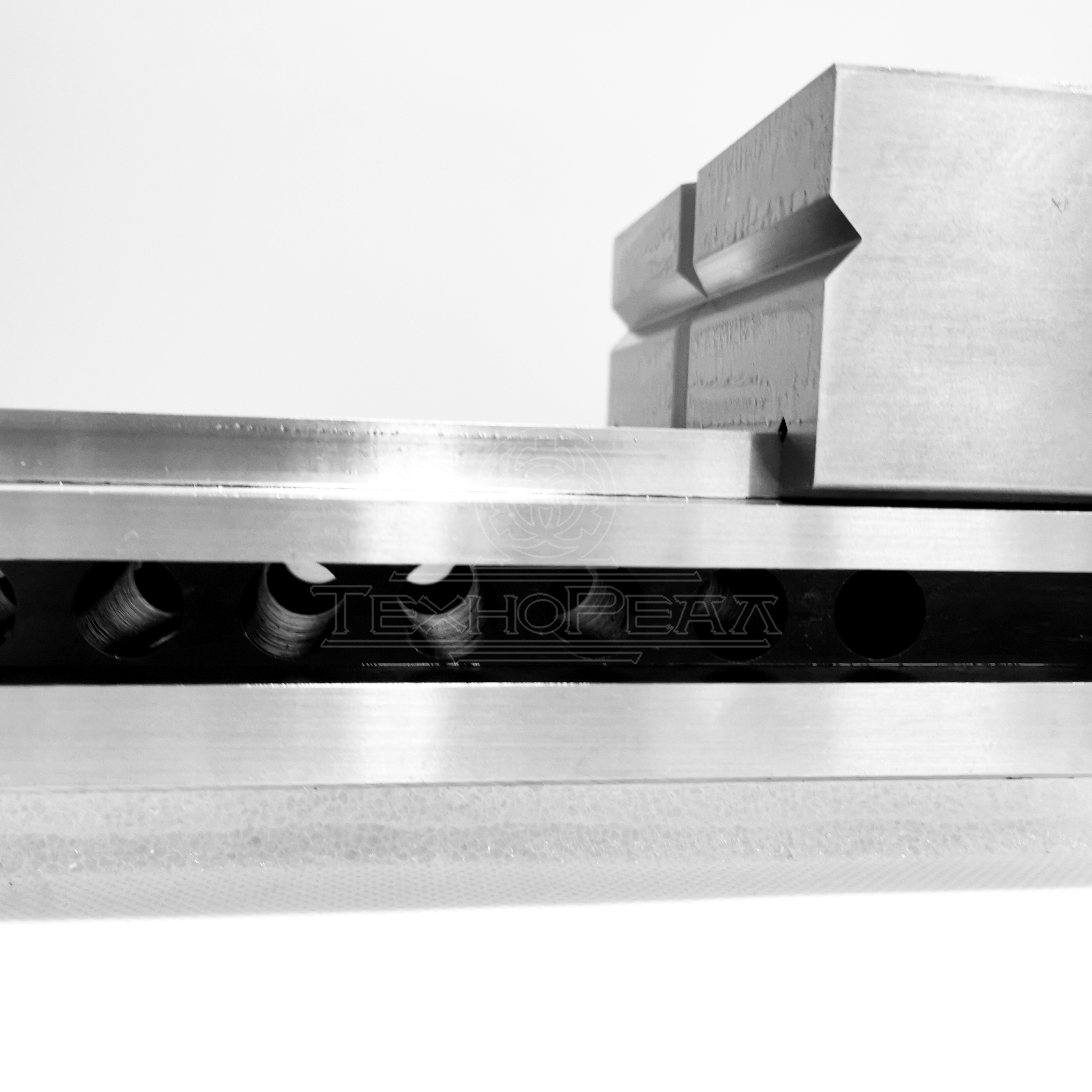

Тиски прецизионные 334 серия, QKG ширина губок 150мм

Тиски изготавливаются в соответствие стандарту ISO 9001. Материал изготовления - упрочненная высококачественная сталь. Твердость рабочих поверхностей HRC 58-62.

Прецизионные (лекальные) тиски применяются для фрезерных, сверлильных или других работ, где особенно важна высокая точность базирования заготовки. Исполнение тисков позволяет их использовать и для измерительных или установочных работ с большой точностью. Конструкция тисков 334 серии обеспечивает быструю перенастройку на требуемый расход губок, а также идеальное базирование подвижной губки. Отсутствие передней опоры подвижной губки с приводным винтом существенно снижает общую длину тисков в сравнении с максимальным расходом губок, что позволяет устанавливать тиски на меньшую опорную поверхность стола.

Параметры тисков.

Ширина губок - 150мм,

Высота губок - 50мм,

Максимальный расход - 200мм,

Общая длина - 330мм.

Требования точности исполнения.

Точностной параметр	Значения
Параллельность основания и базовой поверхностей	0,002мм/100мм
Перпендикулярность неподвижной и подвижной губок к базовой поверхности	0,005мм
Параллельность губок	0,005мм
Перпендикулярность внешней установочной поверхности к основанию	0,01мм
Перпендикуляность продольных боковых поверхностей к основанию	0,002мм/100мм
Перпендикулярность передней и задней поверхностей к боковым поверхностям	0,005мм
Параллельность продольных боковых поверхностей	0,005мм
