Столы

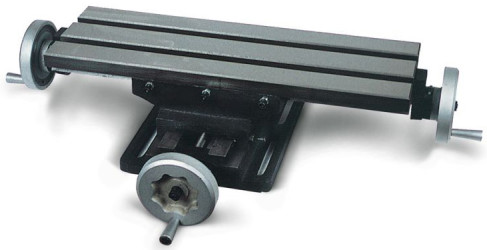

Размер стола: 312х140 мм  Продольное перемещение: 203 мм  Поперечное перемещение: 125 мм  Т-образный паз: 16 мм  Деление нониуса: 0,02 мм  Межцентровой размер крепёжных отверстий: 200 мм  Масса: 17 кг Видеопрезентация В разработке.

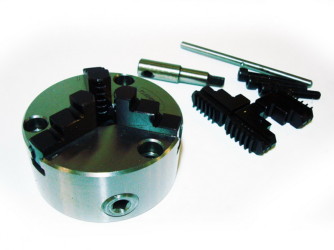

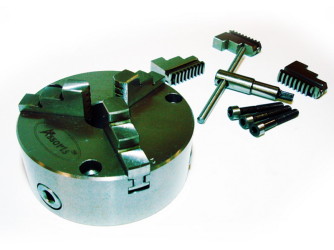

Технические характеристики: Патрон - 3-х кулачковый Диаметр - 100мм Мах раскрытие - 40 мм Специальная конструкция патрона позволяет устанавливать его на фланец поворотного стола того же диаметра Материал - Сталь Масса - 3кг Габариты ДВШ - 100х70х100 Комплект поставки: Патрон 3-кулачковый (с установленными прямыми кулачками) Комплект обратных кулачков Ключ патронный Установочные болты - 3шт. Видеопрезентация: в разработке

Видеопрезентация: в разработке.

Размер стола: 475х155 мм  Продольное перемещение: 330 мм  Поперечное перемещение: 150 мм  Т-образный паз: 16 мм  Деление нониуса: 0,02 мм  Размер основания: 210x220 мм  Масса: 23,5 кг Видеопрезентация В разработке.

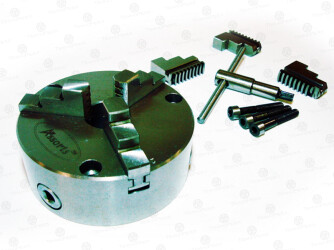

Технические характеристики: Патрон - 3-х кулачковый Диаметр - 125мм Специальная конструкция патрона позволяет устанавливать его на фланец поворотного стола того же диаметра Материал - Сталь Масса - 4кг Габариты ДВШ - 125х80х125 Комплект поставки: Патрон 3-кулачковый (с установленными прямыми кулачками) Комплект обратных кулачков Ключ патронный Установочные болты - 3шт. Видеопрезентация: в разработке

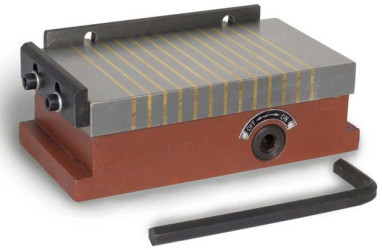

Столы (плиты) магнитные предназначены для установки и закрепления стальных и чугунных деталей на металлорежущих, плоскошлифовальных и фрезерных станках. Использование магнитного стола позволяет значительно расширить область возможных применений станков данного типа. Оригинальная конструкция позволяет быстро и точно устанавливать рабочую поверхность магнитных плит и призм на требуемый угол. Обеспечивает жесткость и стабильность положения производимых работ. Номинальная сила сцепления > 60 Н/с м?  Габаритные размеры: 175х100х60 мм  Габаритные размеры упаковки: 290х200х120  Масса: 6 кг Видеопрезентация В разработке.

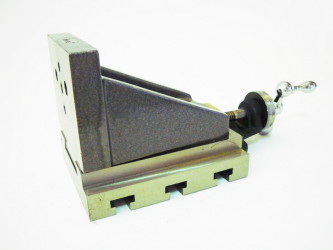

Отличительные особенности: Приспособление предназначено для установки на суппорт токарного станка. Стол приспособления имеет Т-пазы, через которые на нем можно закреплять как заготовку, так и дополнительную оснастку: тиски, поворотный стол и прочее. Крепежные детали для стола в комплекте не поставляются.  Стол приспособления имеет перемещение по вертикали.  Приспособление имеет универсальную опорную площадку, что позволяет с небольшой доработкой установить его практически на любой, подходящий по размеру токарный станок. Технические характеристики: Основание: 100х125мм 3 Т-обр паза: 16мм/М8 Перемещение: 100мм Материал чугун: сталь Масса: 3кг Габариты: 250х110х120 Видеопрезентация: в разработке

Технические характеристики Технические Характеристики Диаметр стола мм 160 Конус стола   MkII Диаметр и глубина центральной посадки mm 25x630x6 Высота центра при верт. использовании мм 125 «Т»шлиц мм 10 Ширина направляющих камней мм 12 Передаточное число шестерен   1,90 Модуль резьбы винта мм 1,5 Деление по окружности стола   360 Поворот стола при одном обороте рукоятки   4 э Мин. деление нониуса гг 10 Видеопрезентация В разработке.

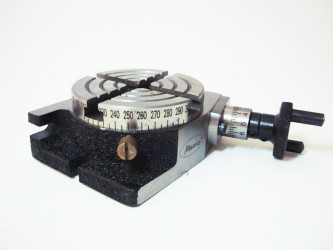

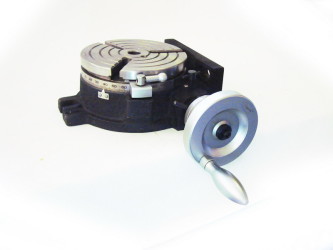

Технические характеристики: Горизонтально-вертикальное крепление Диаметр, 100мм Поворот, 360°(отсчёт10°) Т-образный паз кол-во/размер, 4/14/М8 Крепёжный паз кол-во/размер, 4/8 Ø центрального отверстия, 17мм Материал сталь, чугун Масса, 2,5кг Габаритные размеры, 180х70х80 Видеопрезентация: в разработке

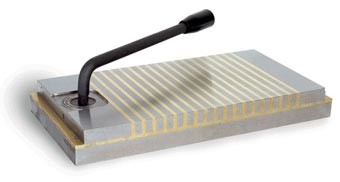

Назначение магнитного стола PM-300Т Магнитный стол PM-300Т предназначен для закрепления заготовок из ферромагнитных материалов при их обработке на металлорежущих станках, слесарной обработке и при контрольных операциях. Зажим происходит при повороте рукоятки на 180° по часовой стрелке. Энергоносителем являются постоянные керамические магниты, обеспечивающие неизменное усилие зажима в течение всего срока службы. Обработка заготовок может производиться с СОЖ или без неё. Технические характеристики ХарактеристикаЗначение Удельная сила притяжения 80Н/с м? Размеры магнитной плиты 300х150х28 мм. Габаритные размеры 385х250х95 мм. Масса 11 кг. Видеопрезентация В разработке.

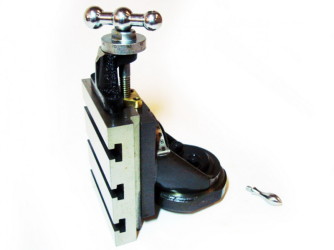

Отличительные особенности: Приспособление предназначено для установки на суппорт токарного станка.  Стол приспособления имеет Т-пазы, через которые на нем можно закреплять как заготовку, так и дополнительную оснастку: тиски, поворотный стол и прочее.  Крепежные детали для стола в комплекте не поставляются.  Стол приспособления имеет регулировки по наклону и повороту, а также перемещение по вертикали.  Приспособление имеет универсальную опорную площадку, что позволяет с небольшой доработкой установить его практически на любой, подходящий по размеру токарный станок. Технические характеристики: Основание: 100х125мм 3 Т-обр паза: 16мм/М8 Поворот: 360° в 2-х плоскостях (шкала +/-60°) Перемещение: 100мм Материал: чугун-сталь Масса: 4кг Габариты: 250х150х110 Видеопрезентация: в разработке

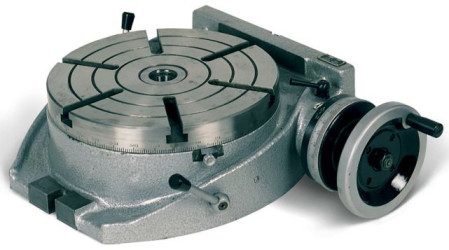

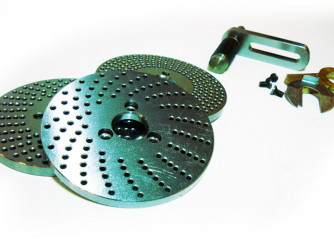

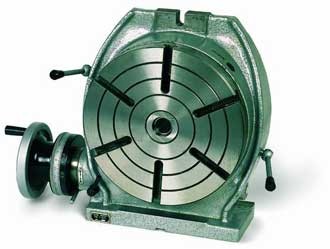

Можно также использовать в качестве делительного устройства  Горизонтальная или вертикальная установка  Поворот 360° (отсчет 1°)  отверстие стола -Конус Мк III  Т-образный паз 12 мм-6 шт. Специальное оснащение: Делительные плиты для поворотных столовЗак. №   25002504 Видеопрезентация В разработке.

Технические характеристики: Горизонтально-вертикальное крепление Диаметр, 110мм Поворот, 360° (отсчёт 4°) Т-образный паз кол-во/размер, 3/18/М10 Ø центрального отверстия, 17мм Крепёжный паз кол-во/размер, 4/6 Материал - сталь, чугун Масса, 9кг Габаритные размеры, 250х90х160 Видеопрезентация: в разработке

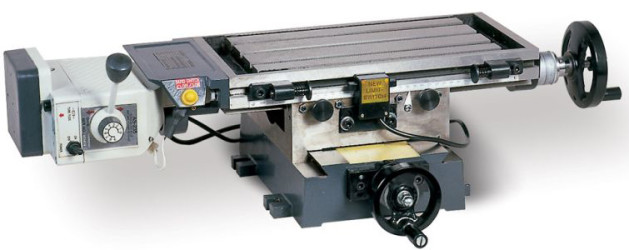

Размер стола: 420х204 мм  Продольное перемещение: 195 мм  Поперечное перемещение: 165 мм  Деление нониуса: 0,02 мм  Размер основания: 270x310 мм  Масса: 52 кг  ускоренная подача  Т-образный паз 12 мм Видеопрезентация В разработке.

Технические характеристики: Горизонтально-вертикальное крепление Диаметр, 150мм Поворот, 360° (отсчёт 10°) Т-образный паз кол-во/размер, 3/18/М10 Крепёжный паз кол-во/размер, 2/16 Ø центрального отверстия, 17мм Материал - сталь, чугун Масса, 12кг Габаритные размеры, 340х100х210 Видеопрезентация: в разработке

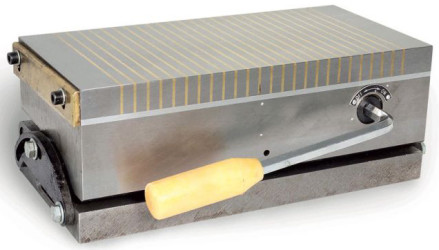

Стол магнитный с наклоном (Синусная магнитная плита) предназначена для закрепления заготовок из ферромагнитных материалов при обработке на металлорежущих станках под различными углами. Синусная магнитная плита обладает широкой универсальностью, поскольку имеет поворотные части в продольной и поперечной плоскостях. Номинальная сила сцепления > 80 Н/с м?  Габаритные размеры: 300х150х120 мм  Габаритные размеры упаковки: 400х220х165  Масса: 30 кг  Угол наклона: 0-45? Видеопрезентация В разработке.

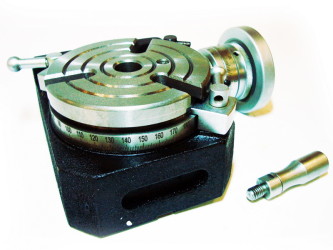

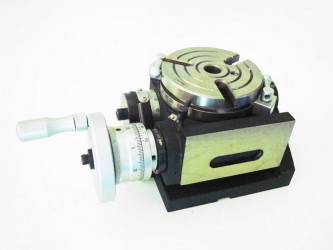

Технические характеристики: Горизонтально-вертикальное крепление Диаметр, 110мм Поворот, 360° (отсчёт 4°) Наклон, 0-90° Т-образный паз кол-во/размер, 3/18/М10 Крепёжный паз кол-во/размер, 2/16 Ø центрального отверстия, 17мм Материал - сталь, чугун Масса, 10кг Габаритные размеры, 310х130х160 Видеопрезентация: в разработке

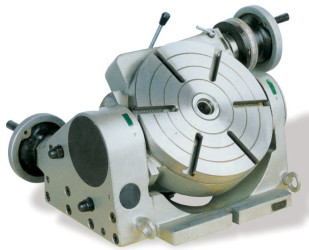

Можно также использовать в качестве делительного устройства  Наклон стола 0-90° (отсчет 2?)  Поворот 360° (отсчет 1°)  Т-образный паз 12 мм 6 шт.  Конус Мк III отверстие стола Специальное оснащение: Делительные плиты для поворотных столовЗак. №    25002504 Видеопрезентация В разработке.

Видеопрезентация: в разработке.

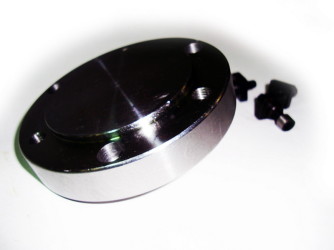

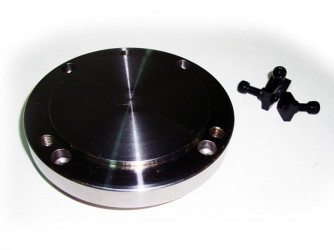

Технические характеристики: Диаметр, 100 Установочный палец Ø 17мм Т-образная гайка: 16 мм/3шт Материал: сталь Масса: 1 кг Габаритные размеры: 110х15х110 Видеопрезентация: в разработке

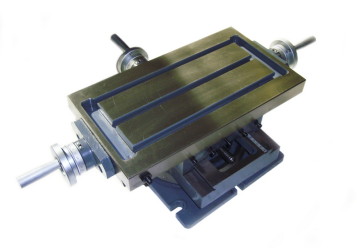

Технические характеристики: Характеристики KRS-425R Длина рабочей поверхности A, (мм) 425 Ширина рабочей поверхности B, (мм) 240 Ширина паза рабочей поверхности C, (мм) 12 Количество пазов 3 Расстояние между пазами рабочей поверхности D, (мм) 72 Общая высота E, (мм) 165 Длина базовой платформы F, (мм) 340 Ширина базовой платформы G, (мм) 280 Расстояние между крепежными отверстиями по ширине базы H, (мм) 250 Расстояние между крепежными отверстиями по длине базы J, (мм) 250 Количество крепежных мест 6 Габарит маховика K, (мм) 123 Продольная подача X, (мм) 225 Поперечная подача Y, (мм) 150 Цена деления шкалы маховика, (мм) 0,02 Желоб для отвода СОЖ есть Масса, (кг) 47,5 Видеопрезентация: в разработке.

Технические характеристики: Диаметр, 125 Установочный палец Ø 17мм Т-образная гайка: 16 мм/3шт Материал: сталь Масса: 1,2кг Габаритные размеры: 130х15х130 Видеопрезентация: в разработке

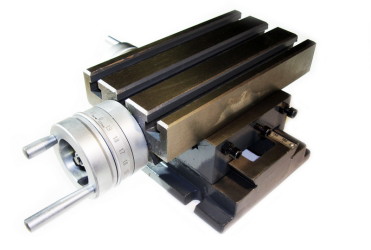

Технические характеристики Характеристики Значение Длина рабочей поверхности A, (мм) 185 Ширина рабочей поверхности B, (мм) 100 Ширина паза рабочей поверхности C, (мм) 10 Количество «Т» образных пазов 3 Расстояние между пазами рабочей поверхности D, (мм) 35 Общая высота E, (мм) 102 Длина базовой платформы F, (мм) 170 Ширина базовой платформы G, (мм) 130 Расстояние между крепежными отверстиями по ширине базы H, (мм) 115 Расстояние между крепежными отверстиями по длине базы J, (мм) 100 Продольная подача, (мм) 80 Поперечная подача, (мм) 50 Цена деления шкалы маховика, (мм) 0,01 Величина подачи за 1 оборот маховика, (мм) 2 Масса, (кг) 10,5 Видеопрезентация: в разработке.

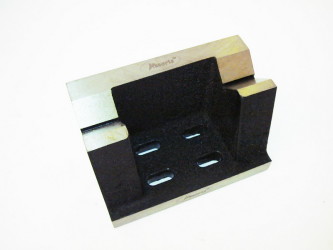

Технические характеристики: Т-образный паз кол-во/ размер - 2/16/M8 Крепёжный паз - Ø8mm Материал - чугун Масса - 3 кг Габаритные размеры - 130х80х75 Видеопрезентация: в разработке

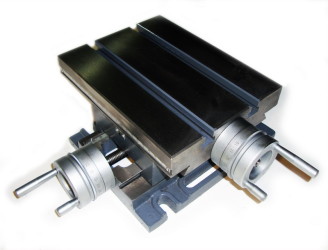

Технические характеристики Характеристики Значение Длина рабочей поверхности A, (мм) 225 Ширина рабочей поверхности B, (мм) 175 Ширина паза рабочей поверхности C, (мм) 12 Количество пазов 2 Расстояние между пазами рабочей поверхности D, (мм) 72 Общая высота G, (мм) 110 Длина базовой платформы J, (мм) 230 Ширина базовой платформы Н, (мм) 180 Расстояние между крепежными отверстиями базы К, (мм) 160/150 Количество крепежных мест 4 Габарит маховика E, (мм) 95 Продольная подача X, (мм) 126 Поперечная подача Y, (мм) 120 Цена деления шкалы маховика, (мм) 0,01 Масса, (кг) 16 Видеопрезентация: в разработке.

Видеопрезентация: в разработке

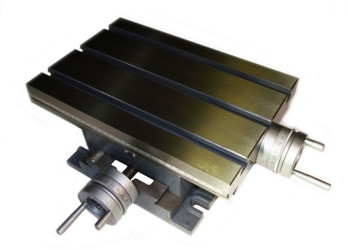

Технические характеристики Характеристики Значение Длина рабочей поверхности A, (мм) 330 Ширина рабочей поверхности B, (мм) 220 Ширина паза рабочей поверхности C, (мм) 12 Количество пазов 3 Расстояние между пазами рабочей поверхности D, (мм) 72 Общая высота G, (мм) 117 Длина базовой платформы J, (мм) 280 Ширина базовой платформы Н, (мм) 220 Расстояние между крепежными отверстиями базы К, (мм) 200/190 Количество крепежных мест 6 Габарит маховика E, (мм) 95 Продольная подача X, (мм) 210 Поперечная подача Y, (мм) 116 Цена деления шкалы маховика, (мм) 0,01 Масса, (кг) 17 Видеопрезентация: в разработке.

Технические характеристики: Горизонтально-вертикальное крепление Диаметр, 80мм Поворот, 360° (отсчёт  10° ) Т-образный паз кол-во/ размер, 4/12/М8 крепёжный паз кол-во/ размер, 4/6 Ø центрального отверстия - 17мм Материал - сталь, чугун                  Масса - 1,5кг Габаритные размеры - 150х50х110 Видеопрезентация: в разработке
