Патроны токарные и фланцы

Патрон 3х-кулачковый, К11-160, диаметр 160мм ТЕХНОРЕАЛ K11 — трехкулачковые самоцентрирующиеся спирально-реечные токарные патроны с цилиндрической посадочной поверхностью в задней части корпуса. Все три кулачка перемещаются одновременно при вращении приводной шестерни, взаимодействующей со спиральным диском. Это обеспечивает автоматическое центрирование круглой или шестигранной заготовки относительно оси патрона. K11 комплектуется цельными кулачками. Для различных вариантов закрепления используются прямые и обратные комплекты соответствующего типоразмера. Устанавливается на фланец шпинделя станка.     ТЕХ. ПАСПОРТ К11/К21

Патрон 3х-кулачковый, К11-125, 125 мм ТЕХНОРЕАЛ K11 — трехкулачковые самоцентрирующиеся спирально-реечные токарные патроны с цилиндрической посадочной поверхностью в задней части корпуса. Все три кулачка перемещаются одновременно при вращении приводной шестерни, взаимодействующей со спиральным диском. Это обеспечивает автоматическое центрирование круглой или шестигранной заготовки относительно оси патрона. K11 комплектуется цельными кулачками. Для различных вариантов закрепления используются прямые и обратные комплекты соответствующего типоразмера. Устанавливается на фланец шпинделя станка. ТЕХ. ПАСПОРТ К11/К21

Патрон 4-х кулачковый, К72-200/С4, 200 мм независимое перемещение ТЕХНОРЕАЛ K72-C — четырехкулачковые токарные патроны с независимым перемещением каждого кулачка, чугунным корпусом, цельными закаленными реверсивными кулачками и непосредственным креплением типа C. Каждый кулачок перемещается отдельно собственным рабочим винтом. Автоматического самоцентрирования заготовки при сведении кулачков нет. Посадка C позволяет устанавливать патрон непосредственно на фланцевый конец шпинделя с коротким центрирующим конусом, без промежуточного установочного фланца. Посадка C по DIN 55027 Патрон центрируется непосредственно по короткому коническому шпиндельному концу. Промежуточный установочный фланец при таком исполнении не используется. После посадки на конус патрон фиксируется байонетным соединением типа C. Конструкция обеспечивает непосредственное соединение корпуса патрона с фланцевым концом шпинделя. О посадке C и DIN 55027 Обозначение DIN 55027 при...

Патрон 3-х кулачковый, К11-200/C4, диаметр 200 мм К11-С4 — полный аналог серии BISON 3234 Токарные патроны разработаны как полный аналог серии BISON 3234. Это трехкулачковые самоцентрирующиеся спирально-реечные патроны с чугунным корпусом, цельными кулачками и непосредственной установкой на шпиндель с посадкой типа C. Серия С4 предназначена, в частности, для случаев, когда требуется подобрать замену ранее установленному патрону BISON 3234 или использовать аналогичную конструкцию с тем же типом шпиндельного присоединения. При замене необходимо ориентироваться на полное обозначение патрона: диаметр корпуса и размер посадки C. Совпадение только наружного диаметра не гарантирует совместимость со шпинделем. Конструкция патронов К11-С4 / 3234 Патрон имеет три кулачка, которые одновременно перемещаются посредством спирально-реечного механизма и обеспечивают самоцентрирование закрепляемой заготовки относительно оси вращения. Корпус выполнен и...

Патрон 3-х кулачковый, К11-160/C4, диаметр 160 мм К11-С4 — полный аналог серии BISON 3234 Токарные патроны разработаны как полный аналог серии BISON 3234. Это трехкулачковые самоцентрирующиеся спирально-реечные патроны с чугунным корпусом, цельными кулачками и непосредственной установкой на шпиндель с посадкой типа C. Серия С4 предназначена, в частности, для случаев, когда требуется подобрать замену ранее установленному патрону BISON 3234 или использовать аналогичную конструкцию с тем же типом шпиндельного присоединения. При замене необходимо ориентироваться на полное обозначение патрона: диаметр корпуса и размер посадки C. Совпадение только наружного диаметра не гарантирует совместимость со шпинделем. Конструкция патронов К11-С4 / 3234 Патрон имеет три кулачка, которые одновременно перемещаются посредством спирально-реечного механизма и обеспечивают самоцентрирование закрепляемой заготовки относительно оси вращения. Корпус выполнен из чуг...

Патрон 3х-кулачковый (модель К01-100B), 100 мм, под фланец    размер D1, мм D2, мм D3, мм D4, мм D5, мм H, мм H1, мм Z-d Диапазон зажима, мм Обратными кулачками, мм Вес, кг 63 22 28 14 36 68 34 25 3-М4 1-50 16-50 0.5 80 25 35 16 45 84 42 30 3-М5 1.5-70 20-70 1.2 100 32 42 22 52 104 52 36.5 3-М6 2-90 26-90 2   Патрон 3х-кулачковый 100мм самоцентрирующийся применяется для установки на шпиндель токарного станка. При использовании переходного фланца или оправки, патрон может быть использован совместно с поворотным столом или другой оснасткой. Крепление патрона осуществляется на фланец винтами.  Качественный 3х-кулачковый самоцентрирующийся токарный патрон 100 мм. Подходит для установки на 75 мм ил...

Патрон 3х кулачковый, К21-80, 80 мм для поворотного стола (ТЕХНОРЕАЛ)  Патрон 3х-кулачковый К21-80,  80 мм для поворотного стола со сквозным креплением винтами предназначен для установки на поворотные столы или на фланец  токарных станков. Крепление патрона винтами с лицевой стороны обеспечивает его универсальность. На шпиндель токарного станка патрон устанавливается на стандартный посадочный  поясок, диаметром 55 мм и крепежные отверстия, а на шпиндель фрезерного станка патрон можно установить при помощи переходной оправки.  Для центрирования патрона на поворотном столе нужно использовать специальный переходной  фланец.   Для изготовления патрона использованы качественные материалы: для корпуса - чугун с шаровидным графитом, а для кулачков - упрочненная инструментальная сталь. Комплект поставки: патрон в сборе с прямыми кулачками, комплект обратных кулачков, ключ патрона набор крепежных винтов.

Патрон 4-х кулачковый, К72-125, 125 мм независимое перемещение с отверстиями                         Диаметр, мм D1 D2 D3 H H1 h z-d об/мин 80 55 66 22 64 47 4 3-M6 4000 100 72 84 25 75 54 4 4-M8 3400 125 95 108 30 78 56 6 4-M8 2700 160 65 95 55 93 65 5 4-M10 2000 200 80 112 55 107.5 75 6 4-M10 1700 250 110 130 100 131 90 6 4-M12 1800 300 152 130 95 144 100 6 4-M12 1400 320 140 165 115 144 100 6 4-M16 1400 350 13...

Патрон 4-х кулачковый, К72-100, 100 мм независимое перемещение с отверстиями                         Диаметр, мм D1 D2 D3 H H1 h z-d об/мин 80 55 66 22 64 47 4 3-M6 4000 100 72 84 25 75 54 4 4-M8 3400 125 95 108 30 78 56 6 4-M8 2700 160 65 95 55 93 65 5 4-M10 2000 200 80 112 55 107.5 75 6 4-M10 1700 250 110 130 100 131 90 6 4-M12 1800 300 152 130 95 144 100 6 4-M12 1400 320 140 165 115 144 100 6 4-M16 1400 350 130...

Патрон 4-х кулачковый, К72-80, 80 мм независимое перемещение с отверстиями                         Диаметр, мм D1 D2 D3 H H1 h z-d об/мин 80 55 66 22 64 47 4 3-M6 4000 100 72 84 25 75 54 4 4-M8 3400 125 95 108 30 78 56 6 4-M8 2700 160 65 95 55 93 65 5 4-M10 2000 200 80 112 55 107.5 75 6 4-M10 1700 250 110 130 100 131 90 6 4-M12 1800 300 152 130 95 144 100 6 4-M12 1400 320 140 165 115 144 100 6 4-M16 1400 350 130 1...

Патрон К72-200, 4-х кулачковый 200 мм независимое перемещение кулачков Диаметр, мм D1 D2 D3 H H1 h z-d об/мин 80 55 66 22 64 47 4 3-M6 4000 100 72 84 25 75 54 4 4-M8 3400 125 95 108 30 78 56 6 4-M8 2700 160 65 95 55 93 65 5 4-M10 2000 200 80 112 55 107.5 75 6 4-M10 1700 250 110 130 100 131 90 6 4-M12 1800 300 152 130 95 144 100 6 4-M12 1400 320 140 165 115 144 100 6 4-M16 1400 350 130 168 115 144 100 6 4-M16 1400

Патрон 4-х кулачковый, К72-100, 100 мм независимое перемещение             \     Диаметр, мм D1 D2 D3 H H1 h z-d об/мин 80 55 66 22 64 47 4 3-M6 4000 100 72 84 25 75 54 4 4-M8 3400 125 95 108 30 78 56 6 4-M8 2700 160 65 95 55 93 65 5 4-M10 2000 200 80 112 55 107.5 75 6 4-M10 1700 250 110 130 100 131 90 6 4-M12 1800 300 152 130 95 144 100 6 4-M12 1400 320 140 165 115 144 100 6 4-M16 1400 350 130 168 115 144 100 6 4-M16 1400   Комплектаци...

                        Патрон 4-х кулачковый, К72-80, независимое перемещение, 80мм Диаметр, мм D1 D2 D3 H H1 h z-d об/мин 80 55 66 22 64 47 4 3-M6 4000 100 72 84 25 75 54 4 4-M8 3400 125 95 108 30 78 56 6 4-M8 2700 160 65 95 55 93 65 5 4-M10 2000 200 80 112 55 107.5 75 6 4-M10 1700 250 110 130 100 131 90 6 4-M12 1800 300 152 130 95 144 100 6 4-M12 1400 320 140 165 115 144 100 6 4-M16 1400 350 130 168 115 144 100 6 4-M16 1400...

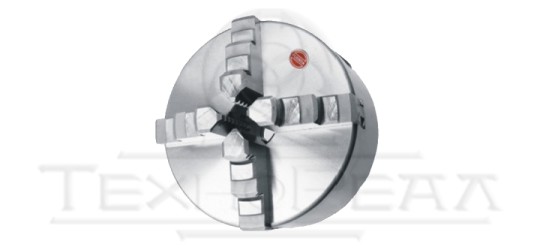

Патрон 4х-кулачковый К12-125 самоцентрирующийся, 125мм Токарный патрон с четырьмя синхронно перемещающимися кулачками. Обозначение патрона К12-125 размер, мм D1, мм D2, мм D3, мм h, мм макс.обороты, об/мин вес, кг 80 55 66 16 4 4000 2.0 100 72 84 22 3 3500 3.2 125 95 108 30 4 3000 5.0 160 130 142 45 5 2500 8.8 Комплектация: Комплект прямых кулачков Комплект обратных кулачков Ключ

Патрон 4-х кулачковый К12-100, самоцентрирующийся, 100мм   размер, мм D1, мм D2, мм D3, мм h, мм макс.обороты, об/мин вес, кг 80 55 66 16 4 4000 2.0 100 72 84 22 3 3500 3.2 125 95 108 30 4 3000 5.0 160 130 142 45 5 2500 8.8 Комплектация: Комплект прямых кулачков Комплект обратных кулачков Ключ

 К12-80 Патрон 4х-кулачковый самоцентрирующийся, 80мм размер, мм D1, мм D2, мм D3, мм h, мм макс.обороты, об/мин вес, кг 80 55 66 16 4 4000 2.0 100 72 84 22 3 3500 3.2 125 95 108 30 4 3000 5.0 160 130 142 45 5 2500 8.8 Комплектация: Комплект прямых кулачков Комплект обратных кулачков Ключ

Патрон 3х-кулачковый, К11-250, диаметр 250 мм Самоцентрирующийся патрон с креплением на фланец. Применяется при установки на токарных станках или на других приспособлениях. Основные размеры патрона   Размеры зажимаемых заготовок   Нормы точности Комплект поставки: Патрон с прямыми кулачками Обратные кулачки Ключ Крепежные винты Документация

Патрон К11-200, 3х-кулачковый 200 мм с самоцентрирующимися кулачками Самоцентрирующийся 200мм трехкулачковый патрон с креплением на фланец. Применяется при установки на токарных станках или на других приспособлениях. Основные размеры патрона   Размеры зажимаемых заготовок   Нормы точности Комплект поставки: Патрон с прямыми кулачками Обратные кулачки Ключ Крепежные винты Документация

размер, мм D1, мм D2, мм D3, мм h, мм макс.обороты, об/мин вес, кг 80 55 66 16 4 4000 1.9 100 72 84 22 3 3500 3.2 125 95 108 30 4 3000 5.0 160 130 142 45 5 2500 8.8 Комплектация: Комплект прямых кулачков Комплект обратных кулачков Ключ

Патрон 4х-кулачковый самоценрирующийся, 63 мм с резьбой М14х1   размер D, мм M, мм h1, мм h2, мм Диапазон зажима, мм Обратными кулачками, мм Вес, кг 63 14,1 M14X1 5 8 1-50 16-50 0.75 80 16,1 M16X1 5 9,5 1.5-70 20-70 1.15 100 24,1 M24X1.5 5 13,5 2-90 26-90 2.15 Патрон 4х-кулачковый 63 мм самоцентрирующийся применяется для установки на шпиндель токарного станка. При использовании переходного фланца или оправки, патрон может быть использован совместно с поворотным столом или другой оснасткой. Крепление патрона осуществляется через резьбовое отверстие.  Качественный 4х-кулачковый самоцентрирующийся токарный патрон 63 мм. Разработан для установки на 75 мм или 100 мм поворотные столы с тремя или четырьмя пазами при использовании фланца с крепежными элементами Резьбовое кре...

Патрон 4х-кулачковый самоцентрирующийся (модель К02-50), 50 мм с резьбой М14х1 Патрон 4х-кулачковый 50мм самоцентрирующийся применяется для установки на шпиндель токарного станка. При использовании переходного фланца или оправки, патрон может быть использован совместно с поворотным столом или другой оснасткой. Крепление патрона осущствляется через резьбовое отверстие.  Качественный 4х-кулачковый самоцентрирующийся токарный патрон 50 мм. Подходит для установки на 75 мм или 100 мм поворотные столы с тремя или четырьмя пазами при использовании фланца с крепежными элементами Резьбовое крепежное отверстие патрона M14 x 1 Поставляется с универсальными переставляемыми кулачками Комплект поставки: патрон 50мм, пара ключей патрона, набор переставляемых кулачков. могут работать как прямыми, так и обратными

Патрон 3х-кулачковый, 63 мм с резьбой М14х1   размер D, мм M, мм h1, мм h2, мм Диапазон зажима, мм Обратными кулачками, мм Вес, кг 63 14,1 M14X1 5 8 1-50 16-50 0.75 80 16,1 M16X1 5 9,5 1.5-70 20-70 1.15 100 24,1 M24X1.5 5 13,5 2-90 26-90 2.15 Патрон 3х-кулачковый 63 мм самоцентрирующийся применяется для установки на шпиндель токарного станка. При использовании переходного фланца или оправки, патрон может быть использован совместно с поворотным столом или другой оснасткой. Крепление патрона осуществляется через резьбовое отверстие.  Качественный 3х-кулачковый самоцентрирующийся токарный патрон 63 мм. Разработан для установки на 75 мм или 100 мм поворотные столы с тремя или четырьмя пазами при использовании фланца с крепежными элементами Резьбовое крепежное отверстие п...

Патрон 3х-кулачковый (модель К01-50), 50 мм с резьбой М14х1 Патрон 3х-кулачковый 50мм самоцентрирующийся применяется для установки на шпиндель токарного станка. При использовании переходного фланца или оправки, патрон может быть использован совместно с поворотным столом или другой оснасткой. Крепление патрона осущствляется через резьбовое отверстие.  Качественный 3х-кулачковый самоцентрирующийся токарный патрон 50 мм. Подходит для установки на 75 мм или 100 мм поворотные столы с тремя или четырьмя пазами при использовании фланца с крепежными элементами Резьбовое крепежное отверстие патрона M14 x 1 Поставляется с универсальными переставляемыми кулачками Комплект поставки: патрон 50мм, пара ключей патрона, набор переставляемых кулачков. могут работать как прямыми, так и обратными

Патрон 4х-кулачковый (модель К02-100B), 100 мм, под фланец    размер D1, мм D2, мм D3, мм D4, мм D5, мм H, мм H1, мм Z-d Диапазон зажима, мм Обратными кулачками, мм Вес, кг 63 22 28 14 36 68 34 25 3-М4 1-50 16-50 0.5 80 25 35 16 45 84 42 30 3-М5 1.5-70 20-70 1.2 100 32 42 22 52 104 52 36.5 3-М6 2-90 26-90 2   Патрон 4х-кулачковый 100мм самоцентрирующийся применяется для установки на шпиндель токарного станка. При использовании переходного фланца или оправки, патрон может быть использован совместно с поворотным столом или другой оснасткой. Крепление патрона осуществляется на фланец винтами.  Качественный 4х-кулачковый самоцентрирующийся токарный патрон 100 мм. Подходит для установки на 75 мм ил...

Патрон 4х-кулачковый (модель К02-80B), 80 мм, под фланец    размер D1, мм D2, мм D3, мм D4, мм D5, мм H, мм H1, мм Z-d Диапазон зажима, мм Обратными кулачками, мм Вес, кг 63 22 28 14 36 68 34 25 3-М4 1-50 16-50 0.5 80 25 35 16 45 84 42 30 3-М5 1.5-70 20-70 1.2 100 32 42 22 52 104 52 36.5 3-М6 2-90 26-90 2   Патрон 4х-кулачковый 80мм самоцентрирующийся применяется для установки на шпиндель токарного станка. При использовании переходного фланца или оправки, патрон может быть использован совместно с поворотным столом или другой оснасткой. Крепление патрона осуществляется на фланец винтами.  Качественный 4х-кулачковый самоцентрирующийся токарный патрон 80 мм. Подходит для установки на 75 мм или 10...

Патрон 3х-кулачковый (модель К01-80B), 80 мм, под фланец    размер D1, мм D2, мм D3, мм D4, мм D5, мм H, мм H1, мм Z-d Диапазон зажима, мм Обратными кулачками, мм Вес, кг 63 22 28 14 36 68 34 25 3-М4 1-50 16-50 0.5 80 25 35 16 45 84 42 30 3-М5 1.5-70 20-70 1.2 100 32 42 22 52 104 52 36.5 3-М6 2-90 26-90 2   Патрон 3х-кулачковый 80мм самоцентрирующийся применяется для установки на шпиндель токарного станка. При использовании переходного фланца или оправки, патрон может быть использован совместно с поворотным столом или другой оснасткой. Крепление патрона осуществляется на фланец винтами.  Качественный 3х-кулачковый самоцентрирующийся токарный патрон 80 мм. Подходит для установки на 75 мм или 10...

Фланец переходной со 125 мм на 160 мм под 3х, 4х-кулачковые патроны. Стандартный установленный на токарном станке патрон 125 мм в некоторых случаях не позволяет зажимать требуемые заготовки, и иногда установка патрона большего диаметра позволяет решить задачу. В таких случаех необходим переходной фланец с посадочного места фланца шпинделя на посадочный поясок 160 мм патрона. Фланец от ТЕХНОРЕАЛ позволяет переходить со 125 мм патрона на 160 мм патрон. Посадочный диаметр и крепежные отверстия под установку патрона имеют стандартные размеры, что позволяет устанавливать на фланец 160 мм патроны различных производителей. Особенностью фланца является наличие крепежных отверстий для установки как 3х-кулачковых, так и 4х-кулачковых патронов с четырьмя крепежными отверстиями. Центровка посадочных размеров произведена с высокой точностью. Благодаря термообработке и качественной механической обработке фланец обеспечивает свою функциональность в течение длительного срока использования. Разме...

  Фланец переходной 100мм для 4х-кулачкового патрона предназначен для установки патронов с 4мя крепежными отверстиями на шпиндели токарных станков, имеющие стандартную посадочные места только для 3х-кулачковых 100мм патронов. Кремление фланца к шпинделю и крепление патрона к фланцу имеют стандартные размеры, благодаря чему, фланец можно применять на различных станках и для разных патронов.   Параметры фланца:    Диаметр посадочного отверстия и присоединительно пояска 72мм Диаметр окружности осей крепежных отверстий  84мм Наружный диаметр фланца 100мм Внутренний диаметр фланца  32мм
