резцедержатель быстросъемный Мульти Фикс 40-поз. тип Аb, в комплекте 4 кассеты

23 650 ₽

Бренд
ТЕХНОРЕАЛ
Артикул
МА310203530
Код товара
Вес
3.7 кг
Нет изображения

Резцедержатель быстросъемный Мульти Фикс 40-поз. тип Аb, в комплекте 4 кассеты

Рездержатель под установку быстросменных кассет мультификс тип Аb. Механизм резцедержателя позволяет устанавливать кассету в 40 различных положений. В каждой кассете закрепляется резец, а затем на кассете устанавливается и фиксируется высота её положения относительно резцедержателя. Такую кассету с резцом можно снять или установаить на резцедержателе за считанные секунды. Кроме того, нет необходимости в использовании подкладок для выставления резцов по высоте. Дополнительно для резцедержателя можно применять кассеты с цилиндрическим отверстием под втулки, в которых можно зажимать инструмент с цилиндрическими или коническими оправками, а также есть кассеты под отрезные пластины и под установку резьбонарезного инструмента.

Технические параметры

 Multifix 1Multifix 2

  Aa Ab A E B

max высота резца a, мм

12 16 16 20 16 20 25 25 32
диаметр державки J, мм 15 - 30 30/40 40
max мощность станка, кВт 1 1,5 2 4,5 7
диаметр обработки, мм 120-220 135-260 150-300 200-400 300-500
ширина салазок L, мм 80 100 100 120 150
высота реза S min, мм 18 23 24,5 28,5 24,5 28,5 37 37 45,5
высота реза S max, мм 26 32 35,5 39,5 40,5 39,5 43 57 56,5
регулировка hv, мм 8 9 11 16 11 6 20 11
высота h, мм 6 7 8,5 8,5 8,5 12 12 13,5
размер В, мм 70 90 100 125 150
размер Н, мм 37 52 56 68 79
размер А, мм 30 42 48 60 71
диаметр отверстия t, мм 13 18 20 20 32

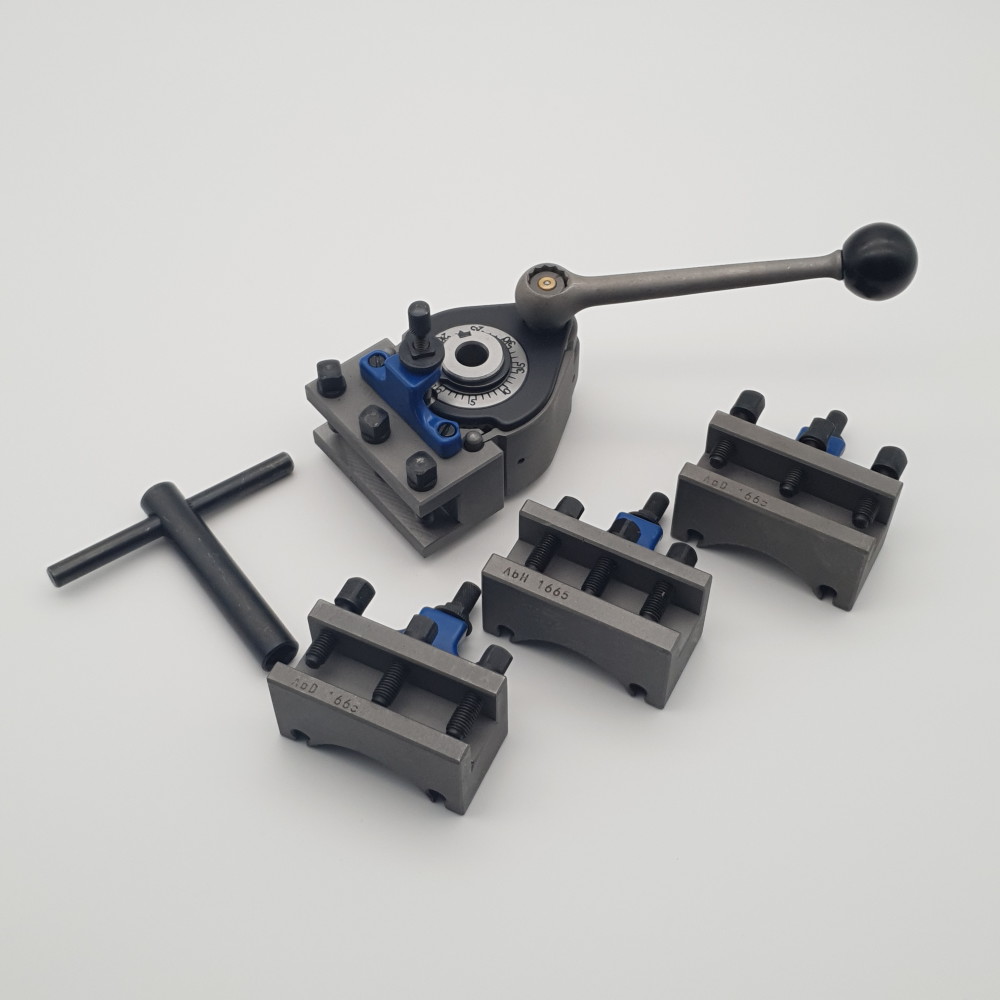

Комплект поставки

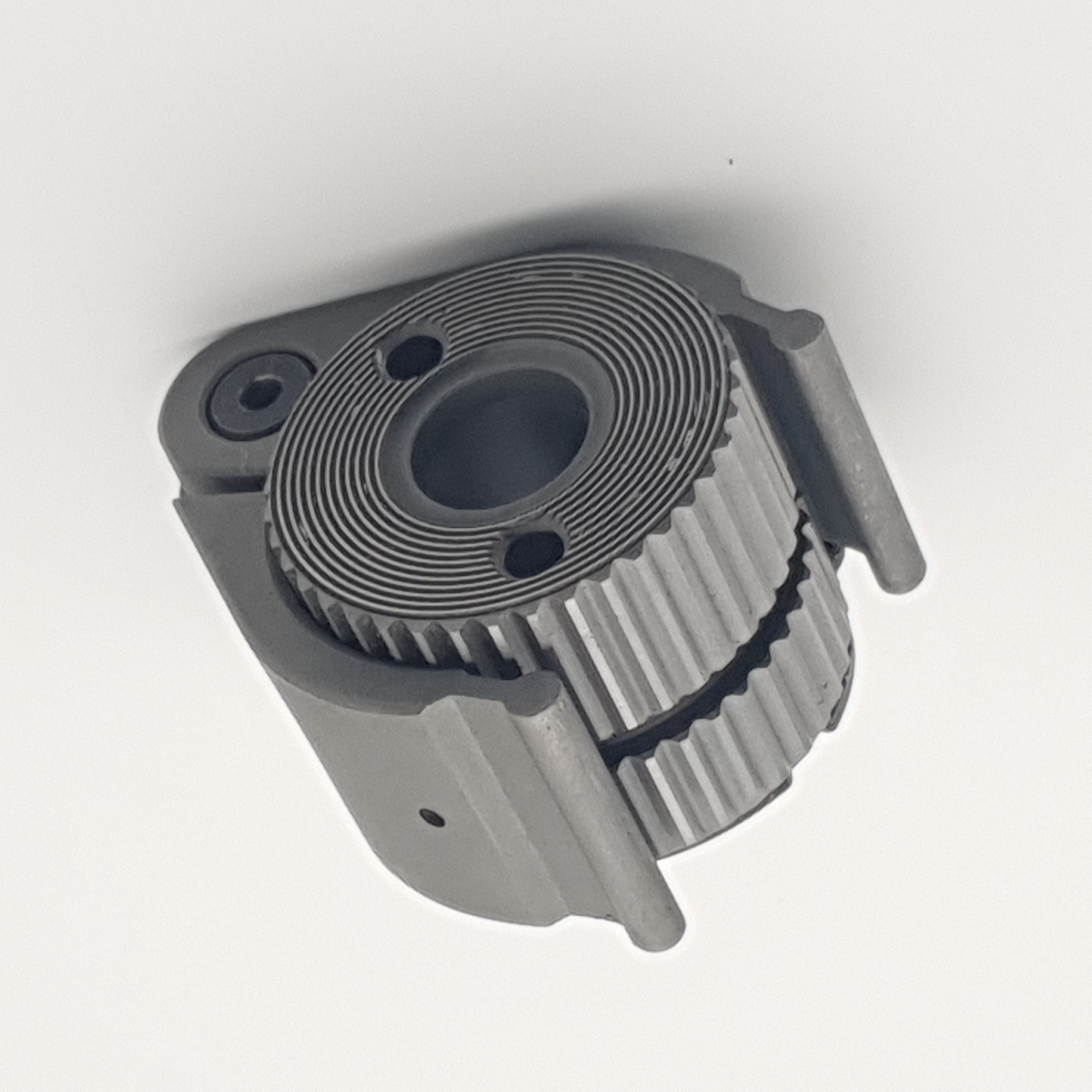

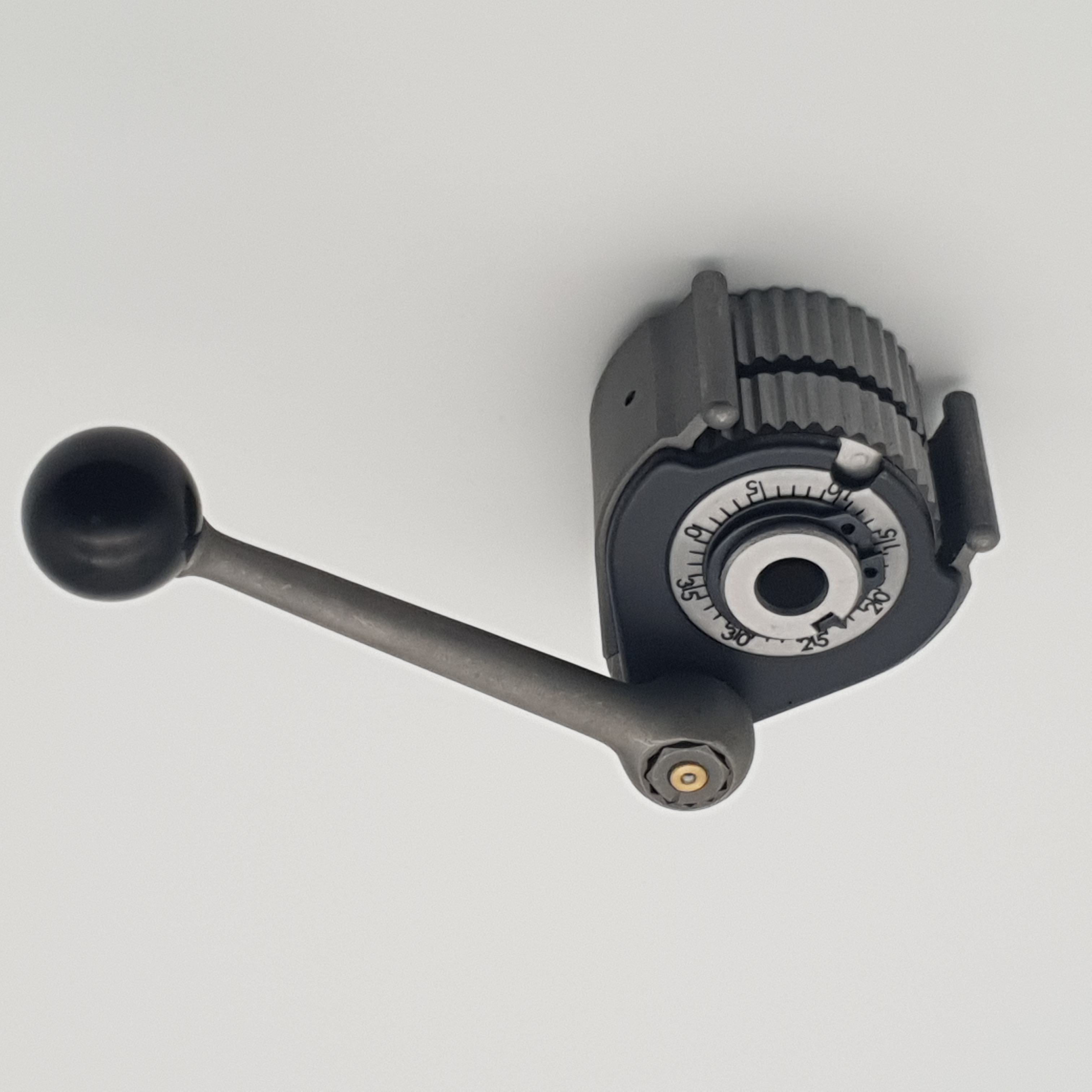

  • блок резцедержателя типа Аb с фиксирующей ручкой

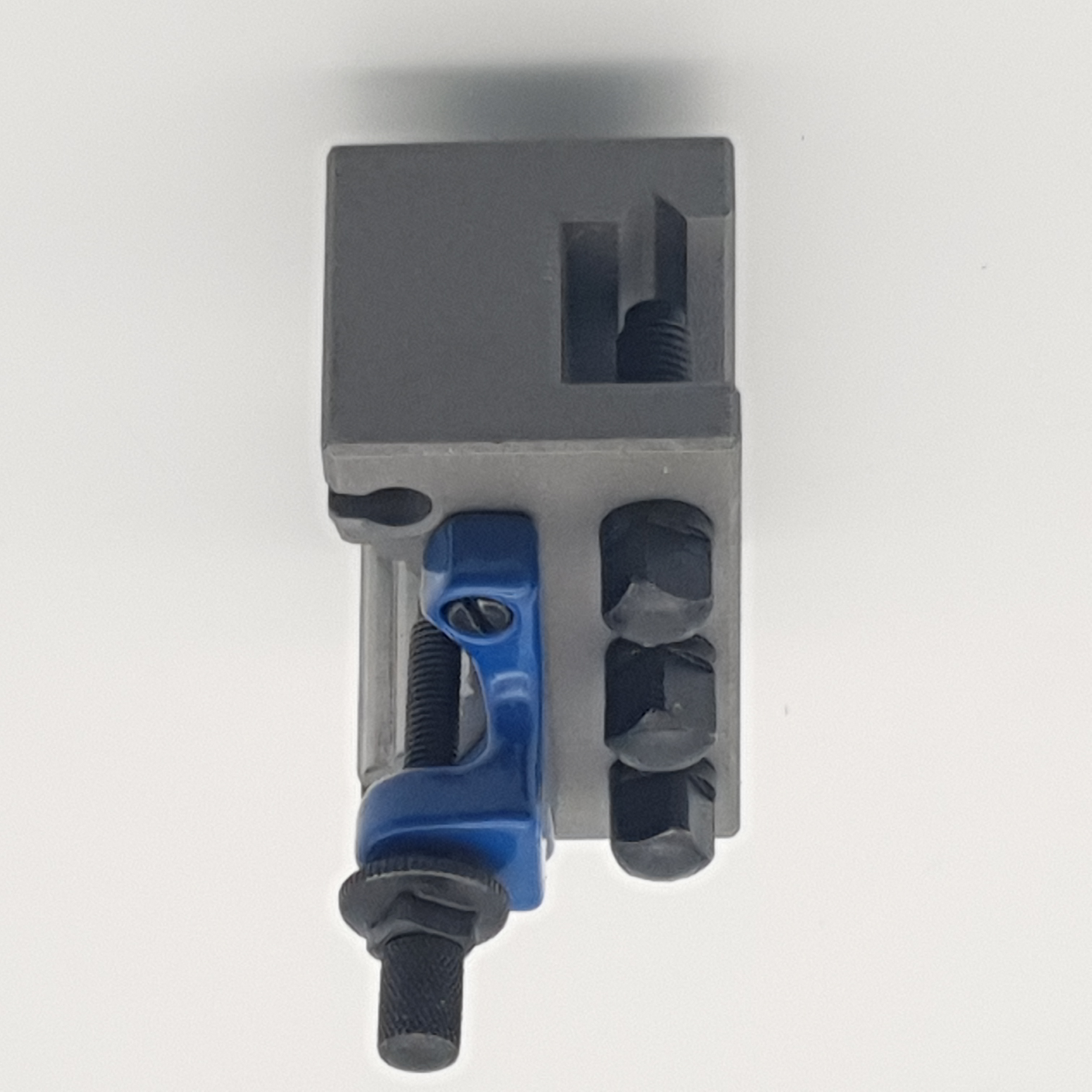

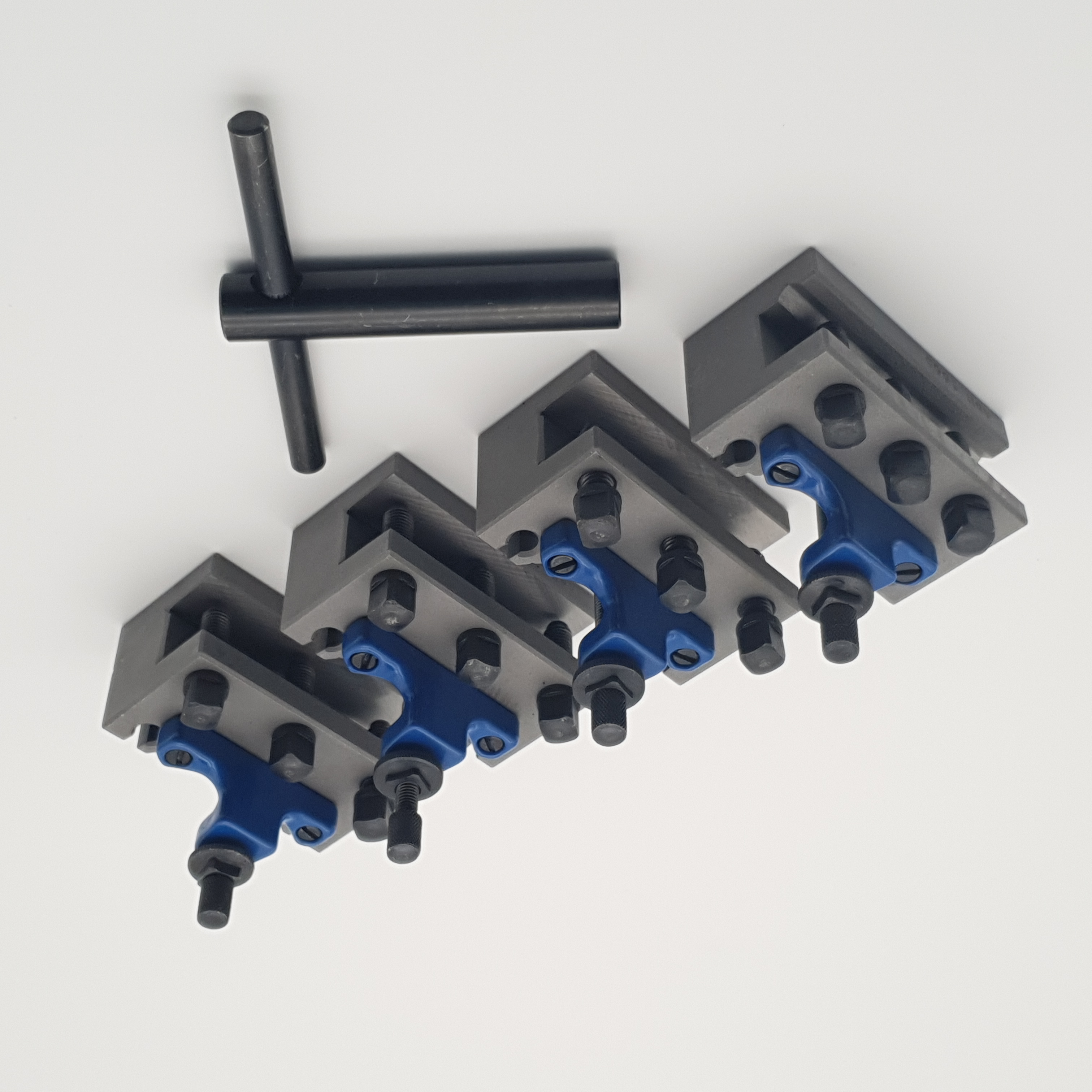

  • кассеты AbD16x65 - 3шт

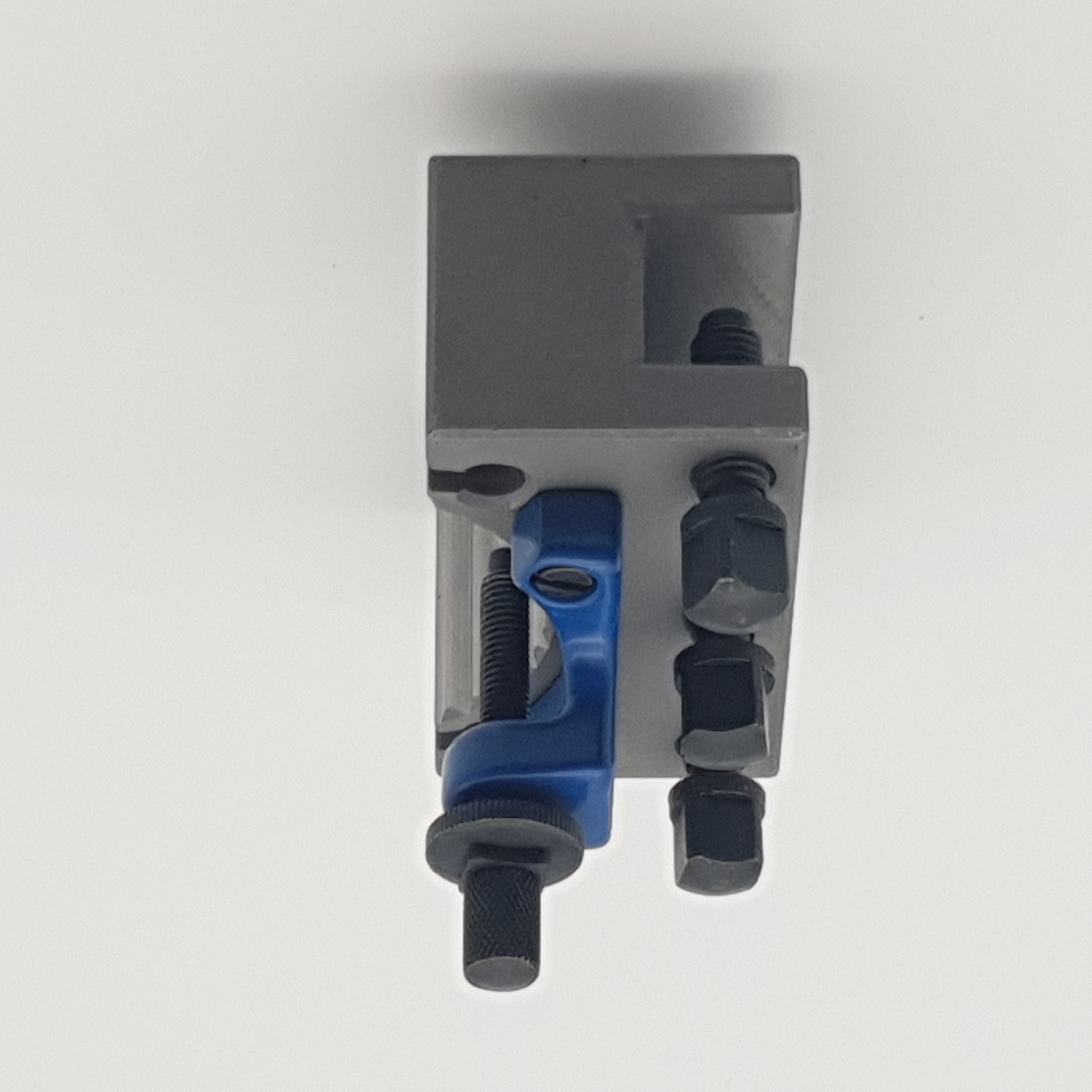

  • кассета AbH16х65 - 1шт
  • ключ для винтов кассет

Происхождение

Страна
Россия
Бренд
ТЕХНОРЕАЛ

Параметры

Размеры

Вес нетто
3.7 кг
Вес брутто
0 кг
Объем
0 л
Длина
20 см
Ширина
19 см
Высота
11 см
13.12.2019 08:23
0

Здравствуйте. Не совсем понял,подойдёт ли быстросъёмный резцедержатель "Мульти Фикс" тип "Ab" на Технореал 180х300V ?
Ширина каких, салазок указана L 100мм На данном станке, такого размера, только салазки станины...

ТЕХНОРЕАЛ
14.12.2019 16:24
0

Здравствуйте.
Такой резцедержатель подойдет для станка ТЕХНОРЕАЛ180х300V.
На этот параметр можете не обращать внимания в данном случае.
Вот пример установки [img]https://technoreal.ru/images/stories/virtuemart/product/resized/%D0%BC%D0%B0010003012_3%D1%82%D0%B5%D1%85%D0%BD%D0%BE%D1%80%D0%B5%D0%B0%D0%BB130x300v_m_200x200.jpg[/img]
С уважением
