резцедержатель быстросъемный Мульти Фикс 40-поз. тип E, в комплекте 4 кассеты

39 500 ₽

Бренд
ТЕХНОРЕАЛ
Артикул
МА310203540
Код товара
Вес
7 кг

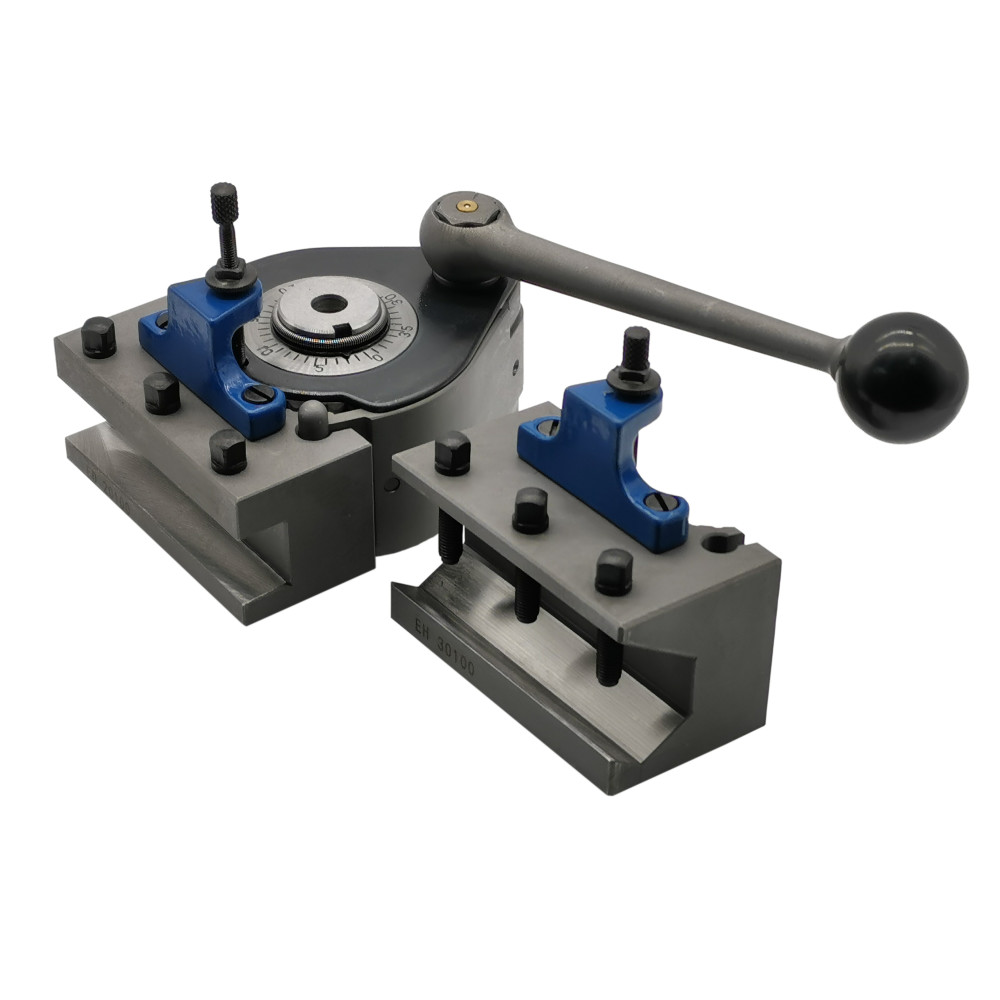

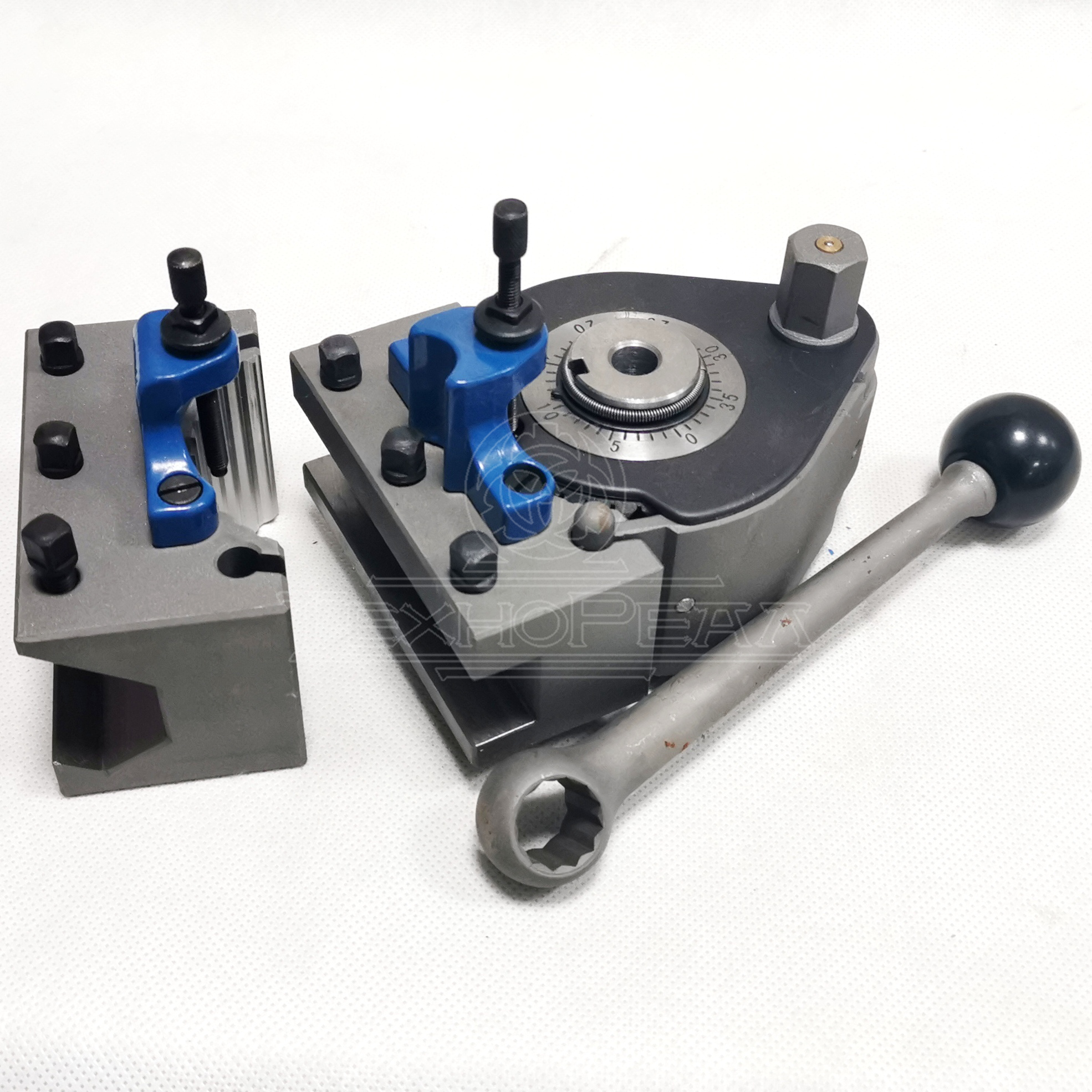

Резцедержатель быстросъемный Мульти Фикс 40-поз. тип E, в комплекте 4 кассеты

Рездержатель под установку быстросменных кассет мультификс тип E. Механизм резцедержателя позволяет устанавливать кассету в 40 различных положений. В каждой кассете закрепляется резец, а затем на кассете устанавливается и фиксируется высота её положения относительно резцедержателя. Такую кассету с резцом можно снять или установаить на резцедержателе за считанные секунды. Кроме того, нет необходимости в использовании подкладок для выставления резцов по высоте. Дополнительно для резцедержателя можно применять кассеты с цилиндрическим отверстием под втулки, в которых можно зажимать инструмент с цилиндрическими или коническими оправками, а также есть кассеты под отрезные пластины и под установку резьбонарезного инструмента.

Технические параметры

 Multifix 1Multifix 2

  Aa Ab A E B

max высота резца a, мм

12 16 16 20 16 20 25 25 32
диаметр державки J, мм 15 - 30 30/40 40
max мощность станка, кВт 1 1,5 2 4,5 7
диаметр обработки, мм 120-220 135-260 150-300 200-400 300-500
ширина салазок L, мм 80 100 100 120 150
высота реза S min, мм 18 23 24,5 28,5 24,5 28,5 37 37 45,5
высота реза S max, мм 26 32 35,5 39,5 40,5 39,5 43 57 56,5
регулировка hv, мм 8 9 11 16 11 6 20 11
высота h, мм 6 7 8,5 8,5 8,5 12 12 13,5
размер В, мм 70 90 100 125 150
размер Н, мм 37 52 56 68 79
размер А, мм 30 42 48 60 71
диаметр отверстия t, мм 13 18 20 20 32

Комплект поставки

  • блок резцедержателя типа E с фиксирующей ручкой
  • кассеты ED20x100 - 3шт
  • кассета EH30х100 - 1шт
  • ключ для винтов кассет

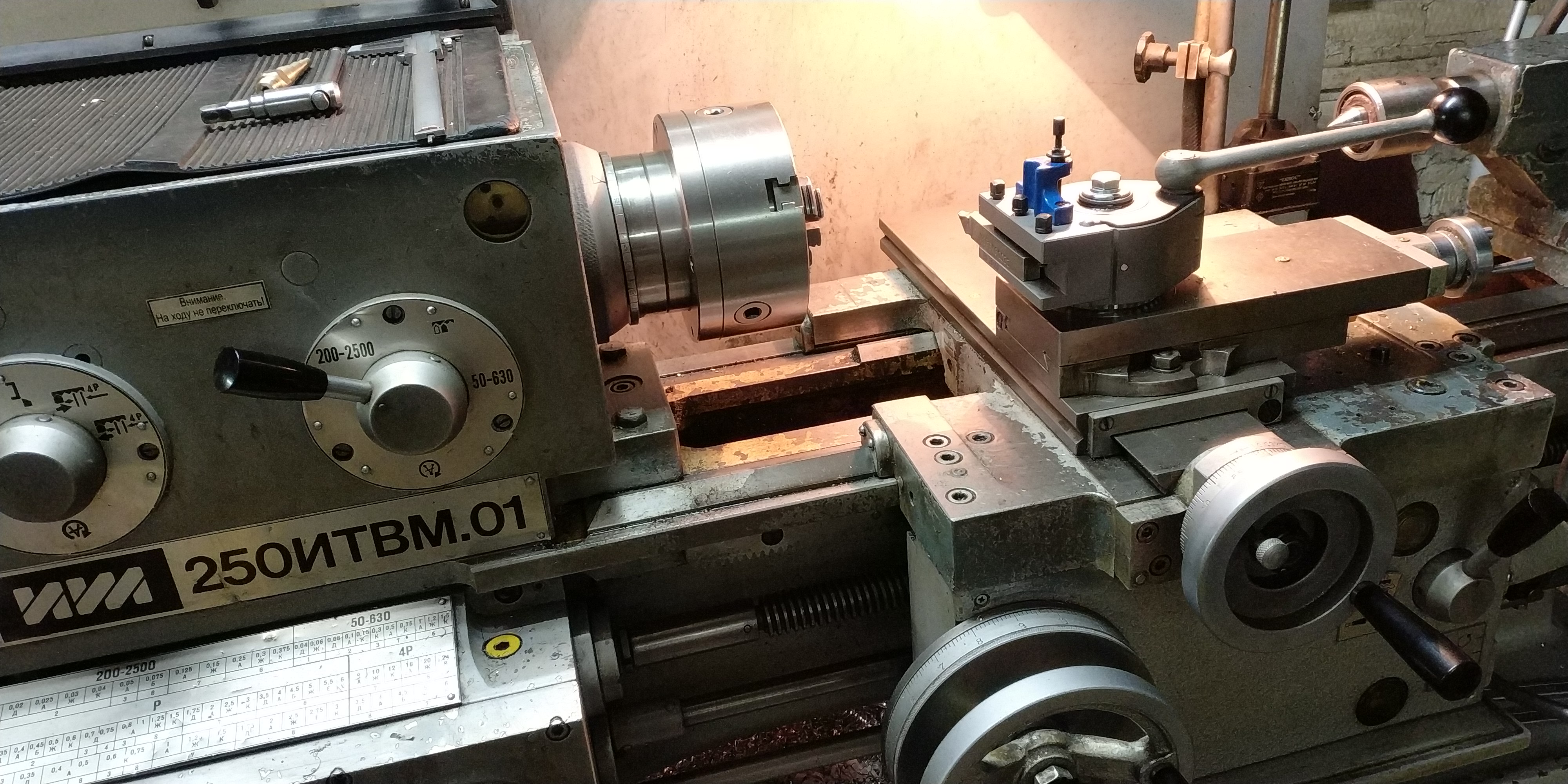

Резцедержатель установлен на станке ИЖ250ИТВМ01

E 25001

Происхождение

Страна
Россия
Бренд
ТЕХНОРЕАЛ

Размеры

Вес нетто
7 кг
Вес брутто
0 кг
Объем
0 л
Длина
25 см
Ширина
23 см
Высота
15 см
