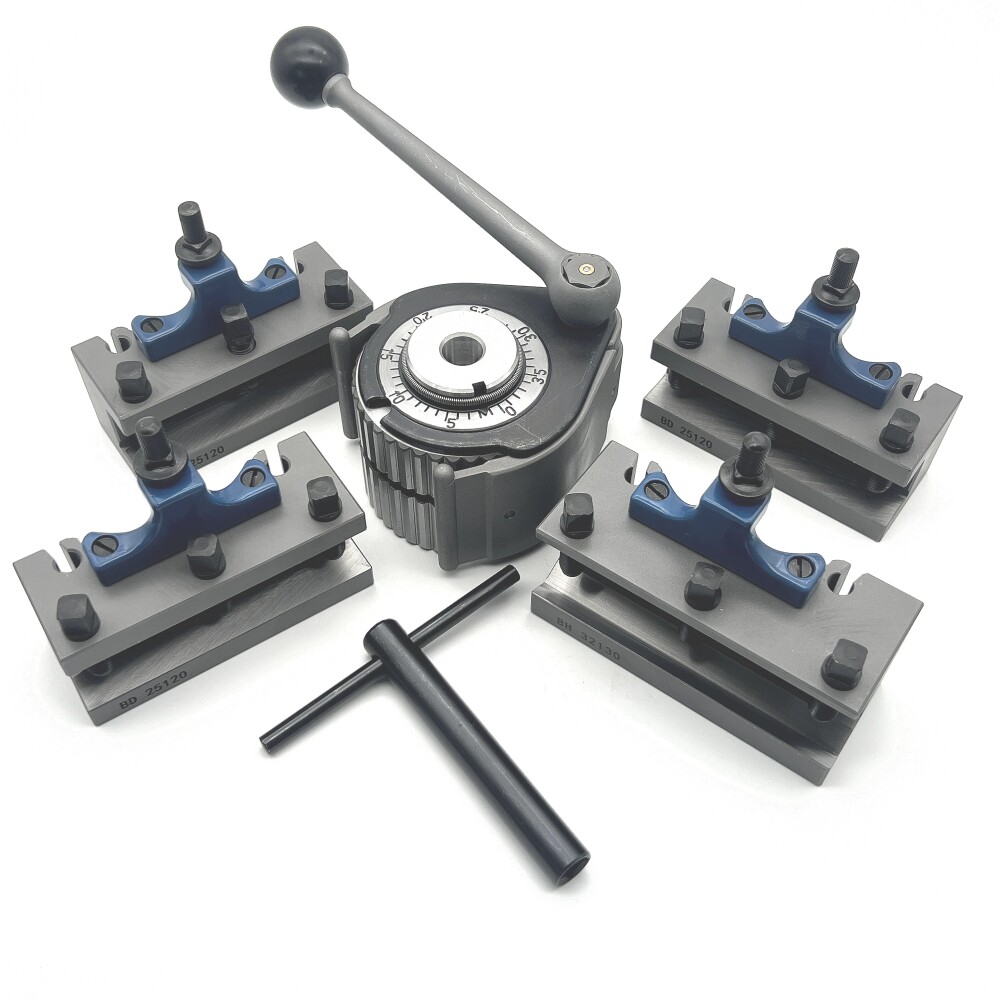

резцедержатель быстросъемный Мульти Фикс 40-поз. тип B, в комплекте 4 кассеты

52 780 ₽

Бренд: ТЕХНОРЕАЛ
Артикул: МА310203550
Код товара
Вес: 11.7 кг

Описание Характеристики Отзывы и комментарии (0)

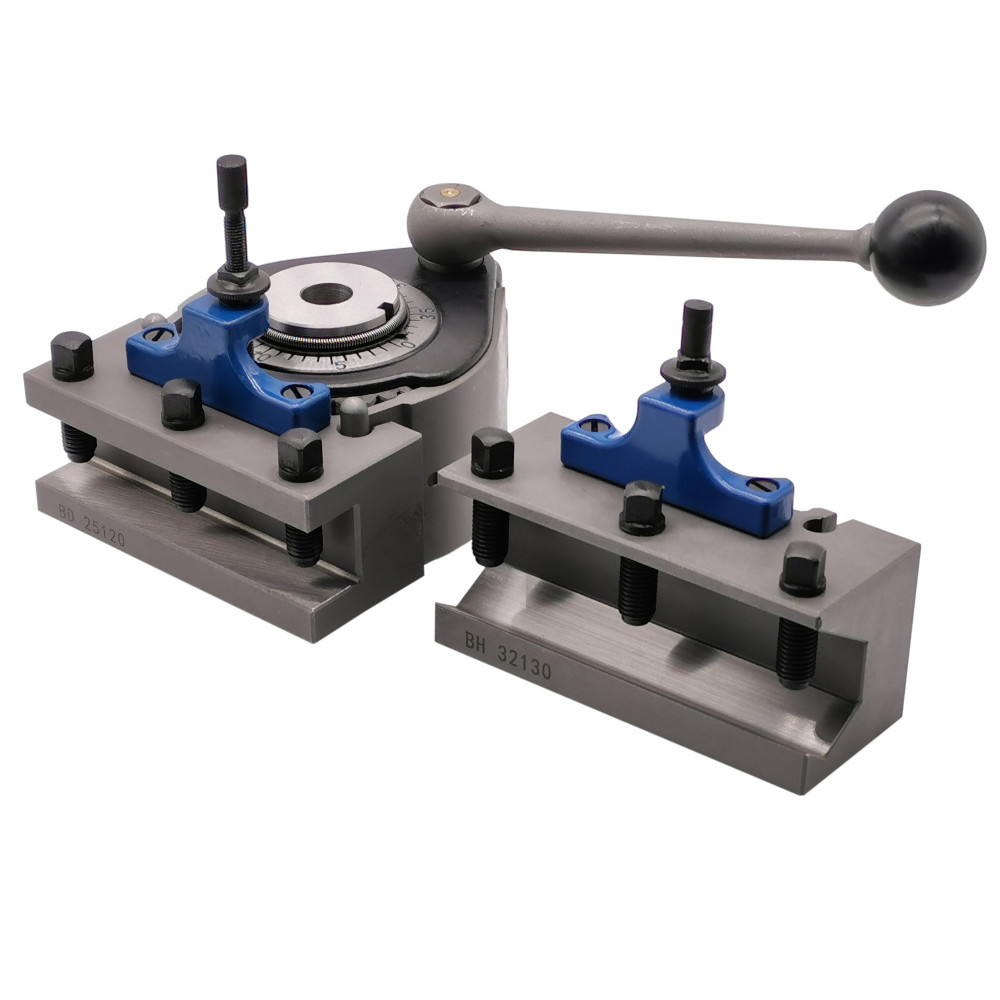

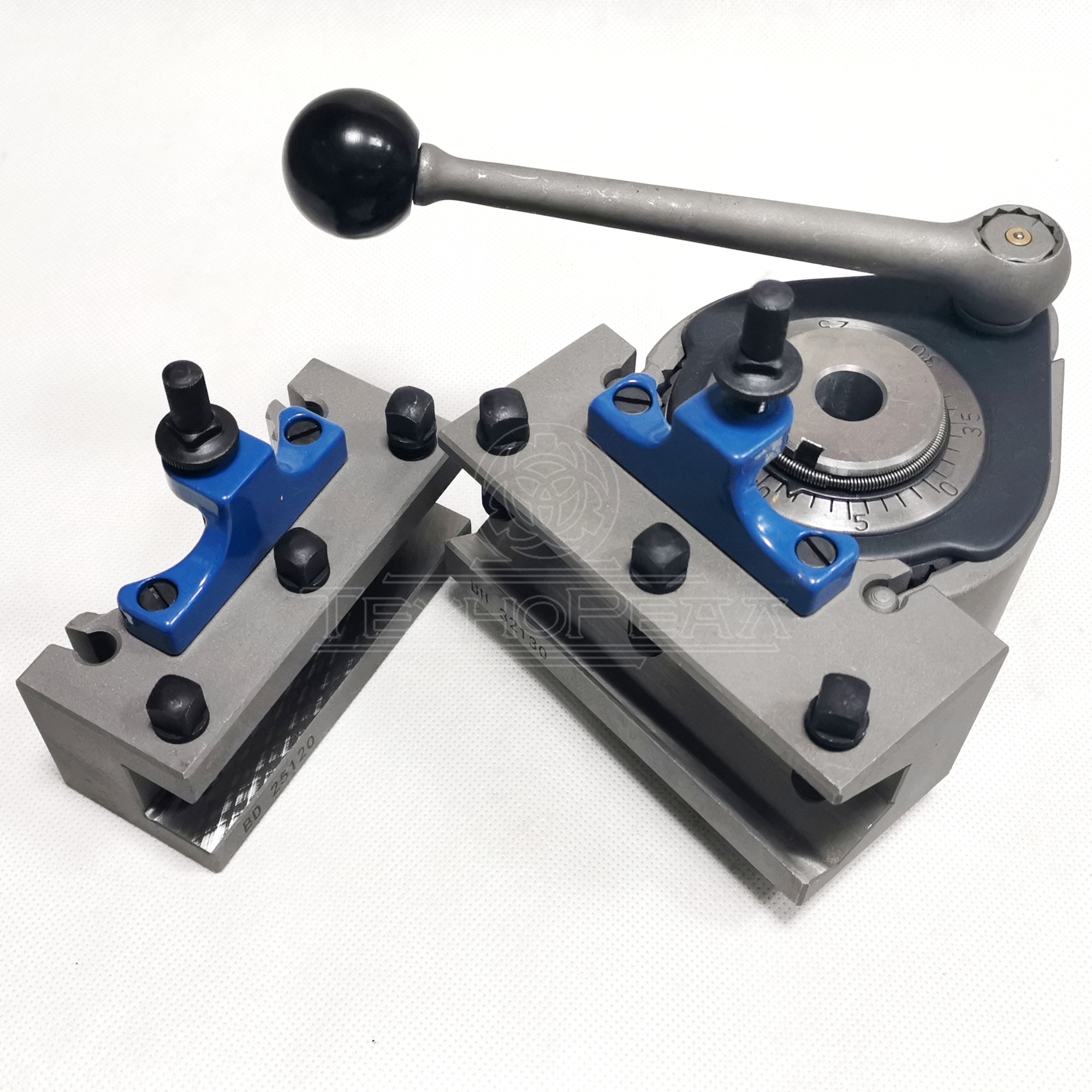

Резцедержатель быстросъемный Мульти Фикс 40-поз. тип B, в комплекте 4 кассеты

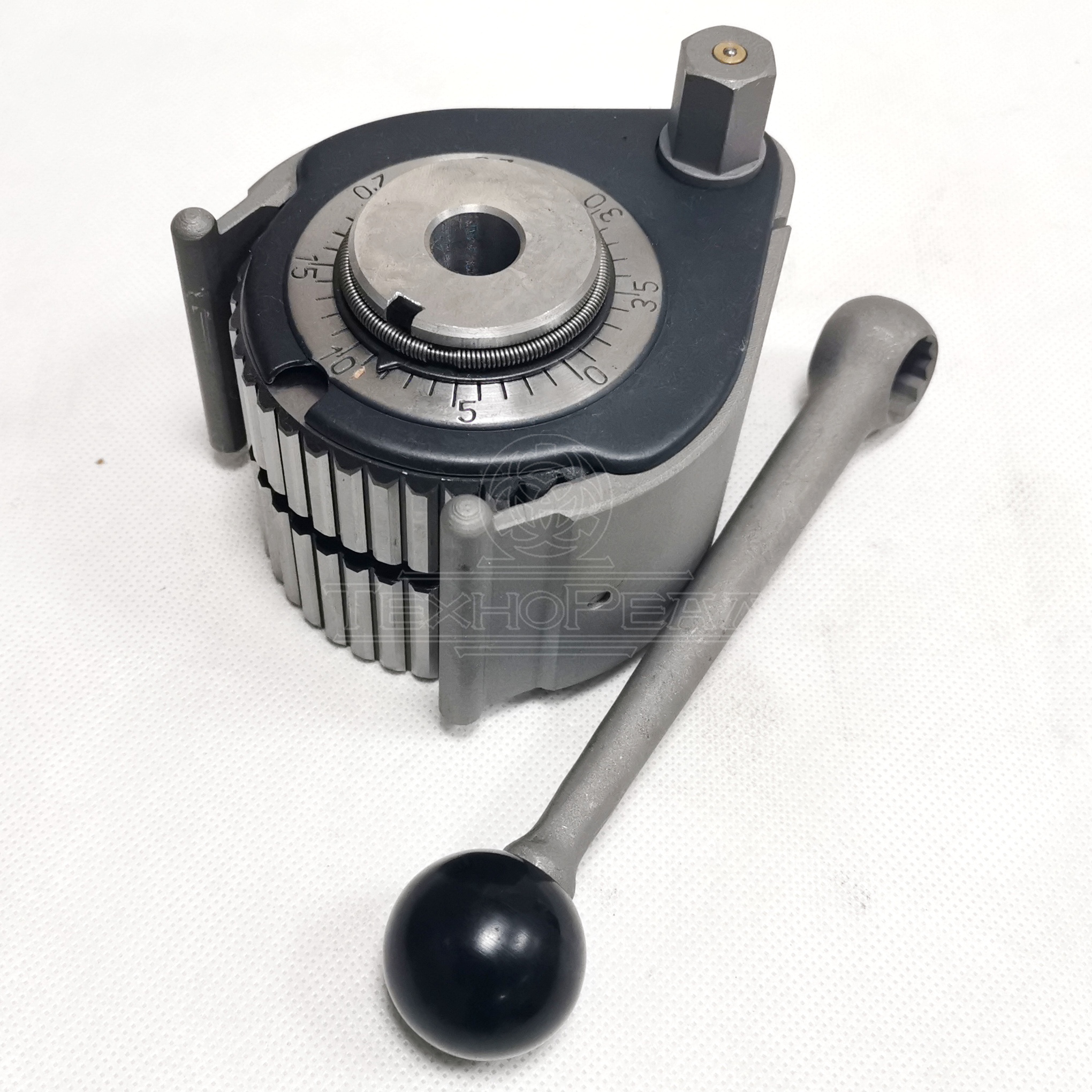

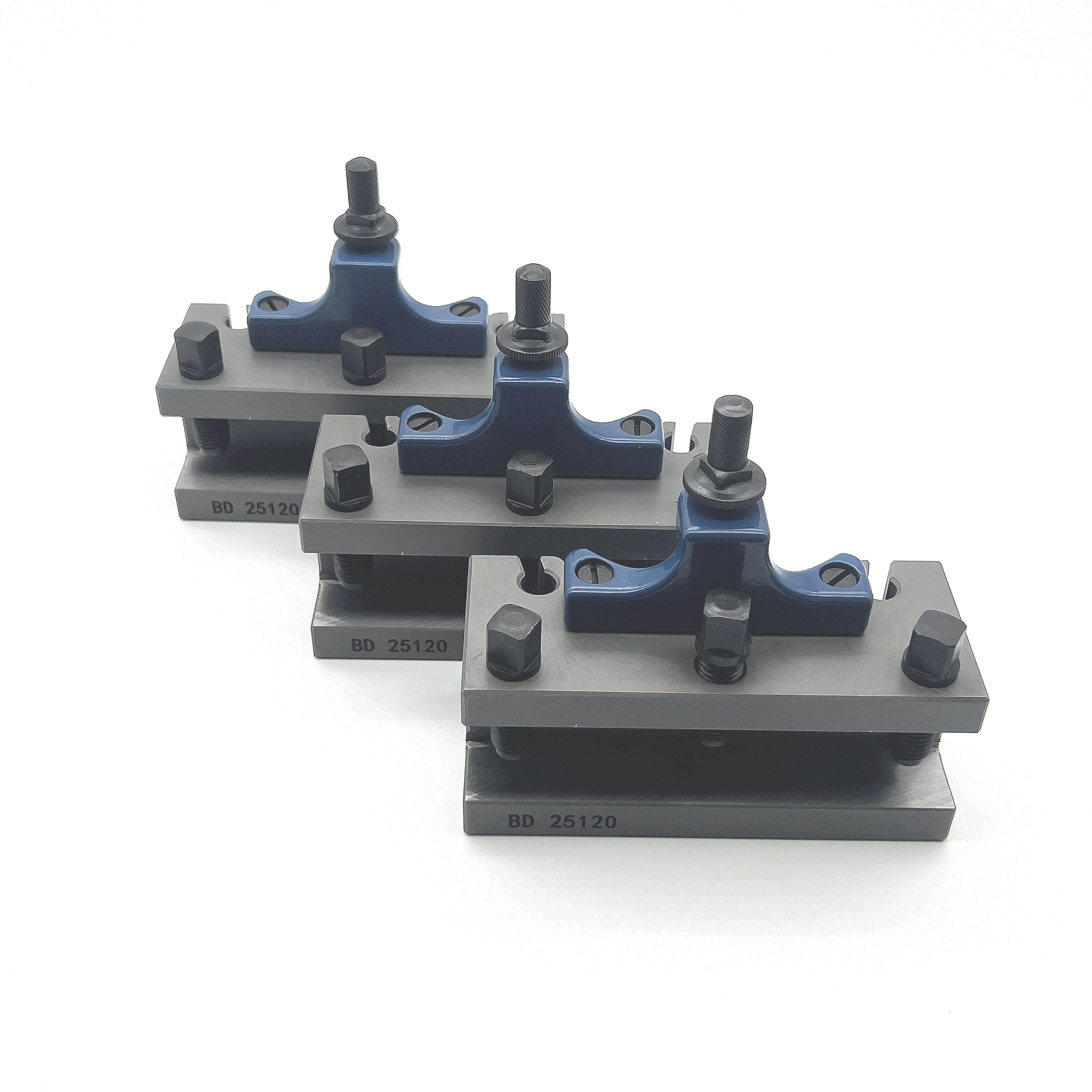

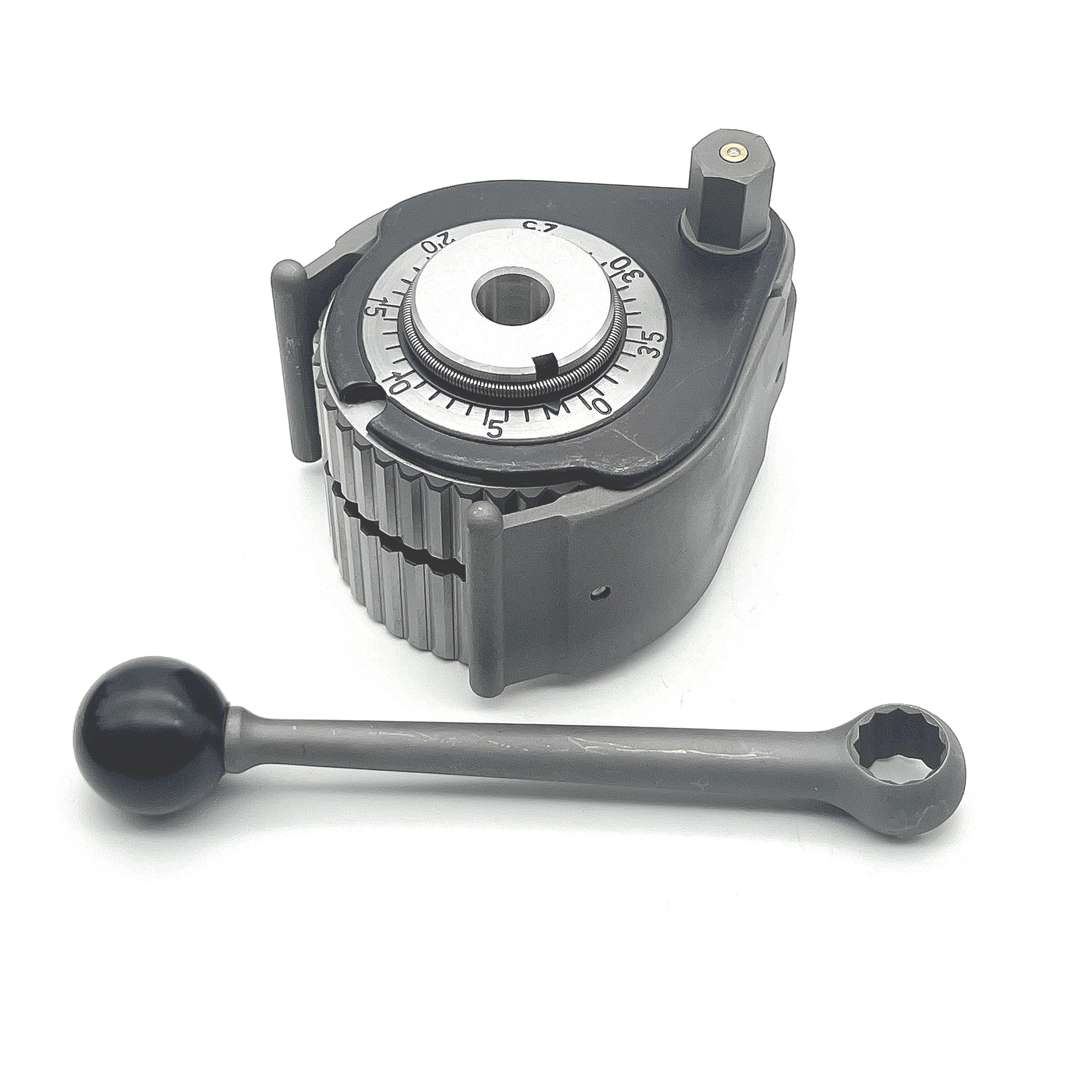

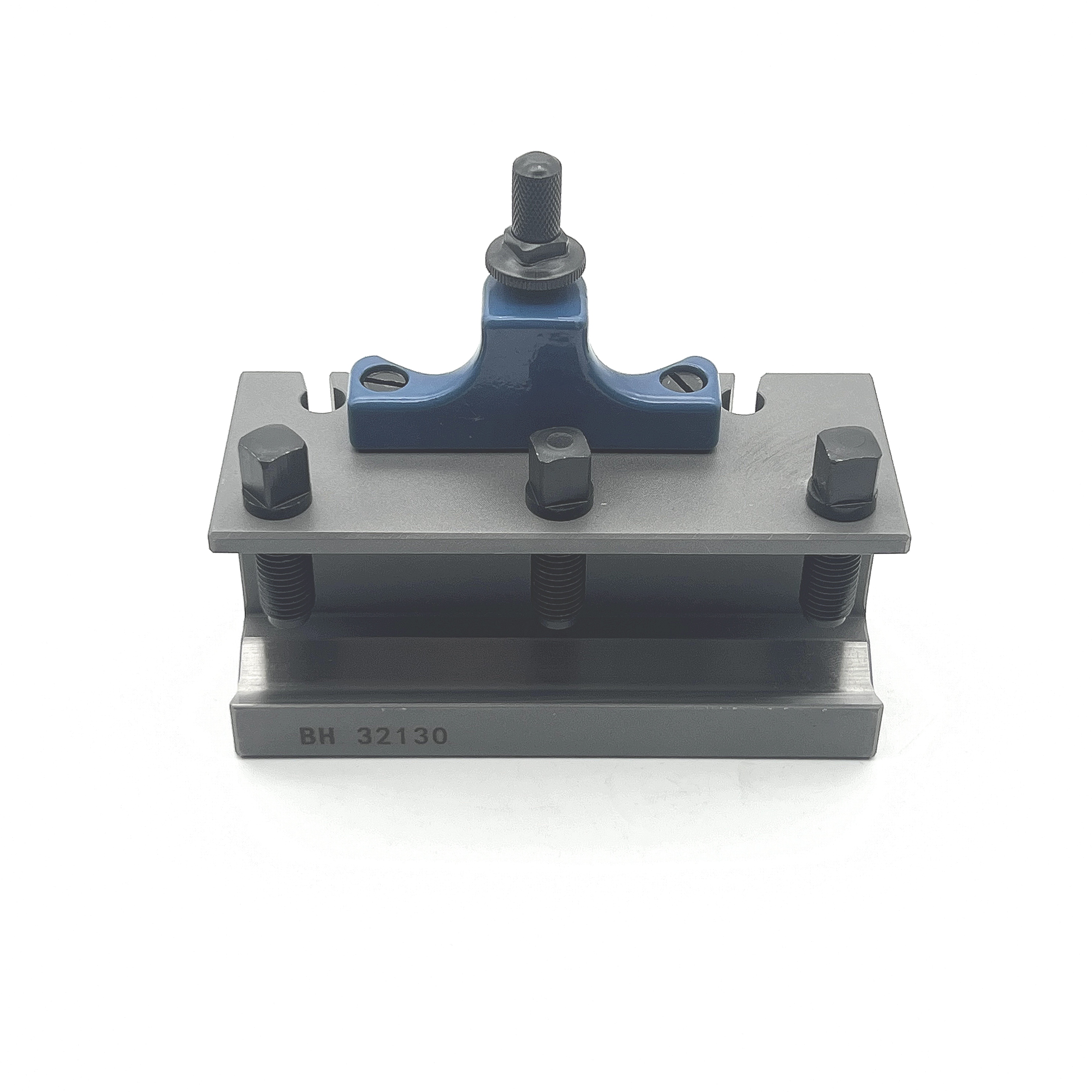

Рездержатель под установку быстросменных кассет мультификс тип В. Механизм резцедержателя позволяет устанавливать кассету в 40 различных положений. В каждой кассете закрепляется резец, а затем на кассете устанавливается и фиксируется высота её положения относительно резцедержателя. Такую кассету с резцом можно снять или установаить на резцедержателе за считанные секунды. Кроме того, нет необходимости в использовании подкладок для выставления резцов по высоте. Дополнительно для резцедержателя можно применять кассеты с цилиндрическим отверстием под втулки, в которых можно зажимать инструмент с цилиндрическими или коническими оправками, а также есть кассеты под отрезные пластины и под установку резьбонарезного инструмента.

Технические параметры

Multifix 1 Multifix 2

	Aa	Ab	A		E			B
max высота резца a, мм	12	16	16	20	16	20	25	25	32
диаметр державки J, мм	15	-	30		30/40			40
max мощность станка, кВт	1	1,5	2		4,5			7
диаметр обработки, мм	120-220	135-260	150-300		200-400			300-500
ширина салазок L, мм	80	100	100		120			150
высота реза S min, мм	18	23	24,5	28,5	24,5	28,5	37	37	45,5
высота реза S max, мм	26	32	35,5	39,5	40,5	39,5	43	57	56,5
регулировка hv, мм	8	9	11		16	11	6	20	11
высота h, мм	6	7	8,5		8,5	8,5	12	12	13,5
размер В, мм	70	90	100		125			150
размер Н, мм	37	52	56		68			79
размер А, мм	30	42	48		60			71
диаметр отверстия t, мм	13	18	20		20			32
