патрон цанговый SK36-A4 (под цанги SF JH-CK-36)

25 820 ₽

Бренд: ТЕХНОРЕАЛ
Артикул: МА310050705
Код товара

Описание Характеристики Отзывы и комментарии (0)

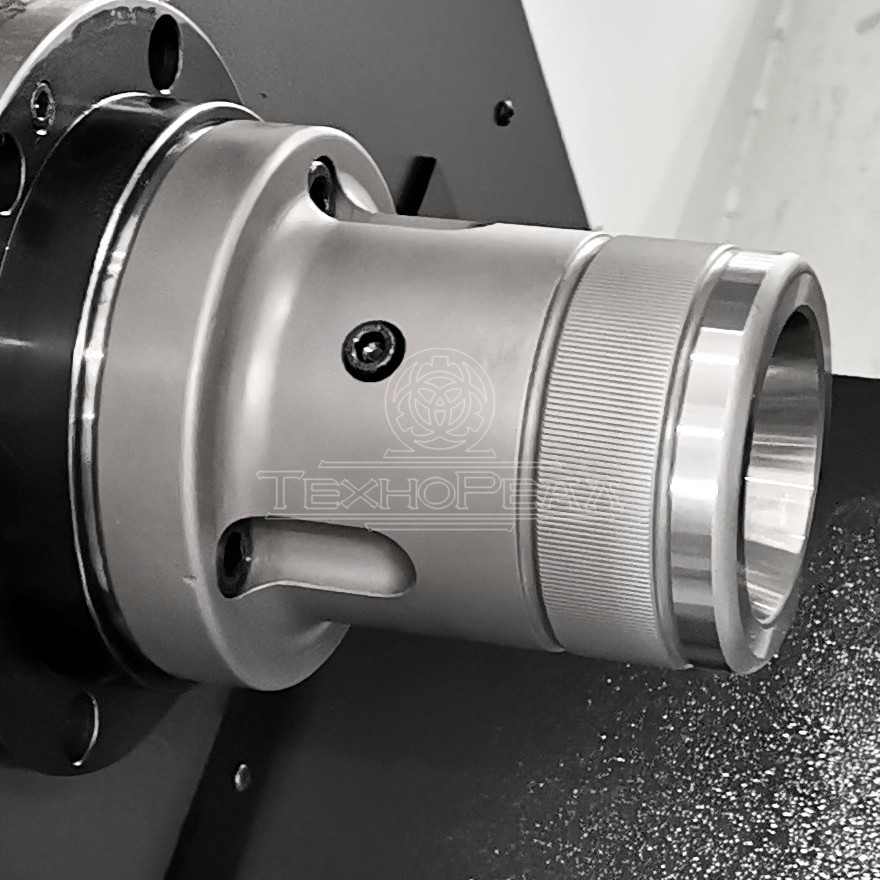

Патрон цанговый SK36-A4 (под цанги SF JH-CK-36)

Патрон предназначен для использования на токарных станках с гидравлическим, пневматическим или механическим зажимом. Сквозное отверстие обеспечивает возможность. зажимать в патроне длинные прутки насквозь через шпиндель. Максимальный диаметр прутка 36мм. В патроне используются цанги CK-36, которые позволяют зажимать заготовки круглого, шестигранного или квадратного сечения.

Технические параметры:

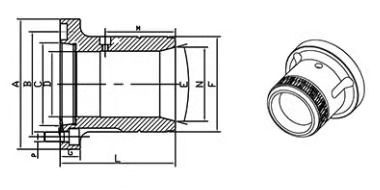

CK 36 drawing

Наружный диаметр патрона А, мм	110
Наружный диаметр посадочного конуса C, мм	63,51
Диаметр осей крепежных винтов B, мм	82,5
Внутренний диаметр патрона D, мм	49
Длина патрона L, мм	115
Диаметр выступающей части патрона F, мм	82
Крепежные винты	М10
Тип используемых цанг	CK-36
Зажимаетмый диаметр, мм	36
Зажимаетмый шестигранник, мм	31
Зажимаемый квадрат, мм	25
