тиски станочные поворотные, прецизионные 200мм, QM16

QM16 — серия прецизионных поворотных станочных тисков, предназначенных для надежной фиксации заготовок при выполнении фрезерных, сверлильных, отрезных и других операций на металлообрабатывающем оборудовании.

Корпус тисков изготовлен из чугуна, обеспечивающего жесткость конструкции. Рабочие губки выполнены из стали, закалены и отшлифованы.

Тиски оснащены поворотным основанием с градусной шкалой, благодаря которому положение заготовки можно изменять относительно режущего инструмента. После установки тисков на станочный стол выполняется их точная выверка с помощью индикатора.

Важная особенность серии QM16 — нулевая насечка наносится пользователем самостоятельно после окончательной установки и точной выверки тисков на станке. Такой способ позволяет привязать нулевое положение непосредственно к фактическому положению тисков на конкретном оборудовании.

В конструкции предусмотрена регулировка прижима подвижной губки и выборка люфта. Настройка выполняется посредством поджима регулировочного винта. Это позволяет корректировать посадку подвижной части и характер ее перемещения по направляющим в процессе эксплуатации.

Подвижная губка перемещается при помощи винтового механизма. Для зажима используется съемная рукоятка.

Еще одна конструктивная особенность серии — съемные переставные губки. В стандартном положении рабочие поверхности губок обращены внутрь. При необходимости губки можно снять и установить на наружные стороны подвижной и неподвижной частей тисков. Такая схема существенно увеличивает доступный диапазон зажима и позволяет фиксировать более крупные заготовки.

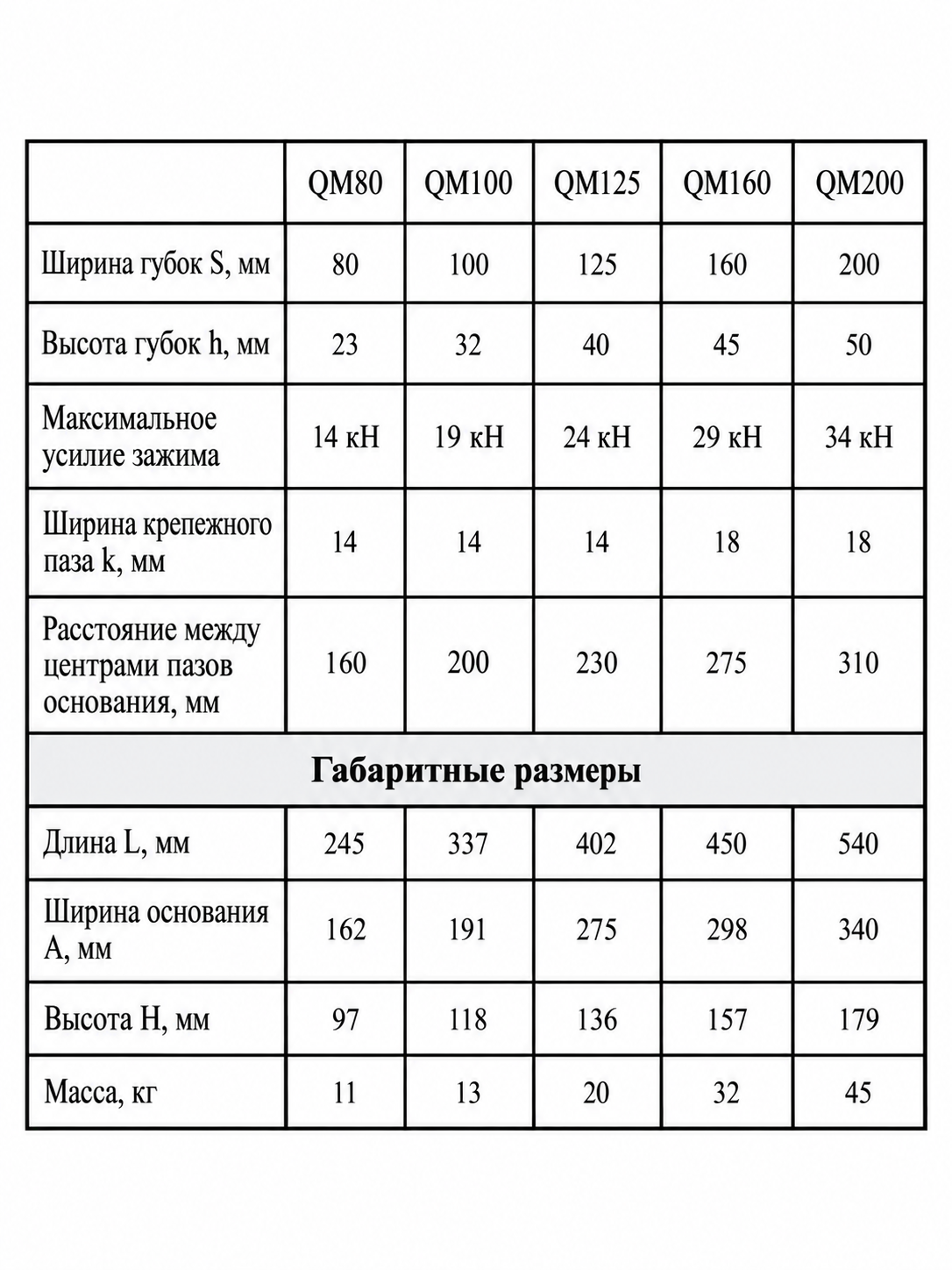

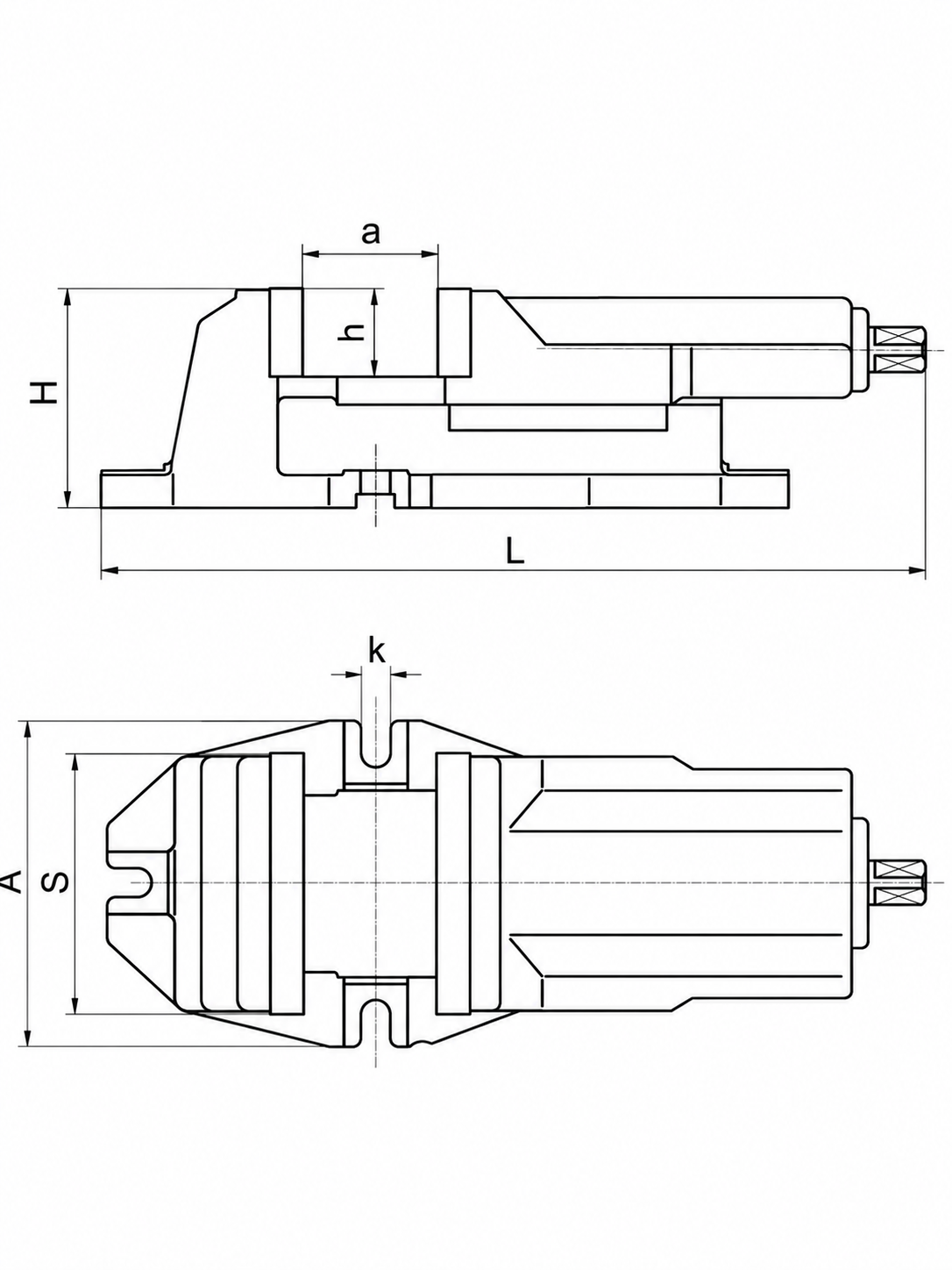

Серия QM16 представлена пятью типоразмерами — QM1680, QM16100, QM16125, QM16160 и QM16200. Ширина губок в зависимости от модели составляет от 80 до 200 мм, максимальное раскрытие — от 75 до 230 мм.

Нулевая установка

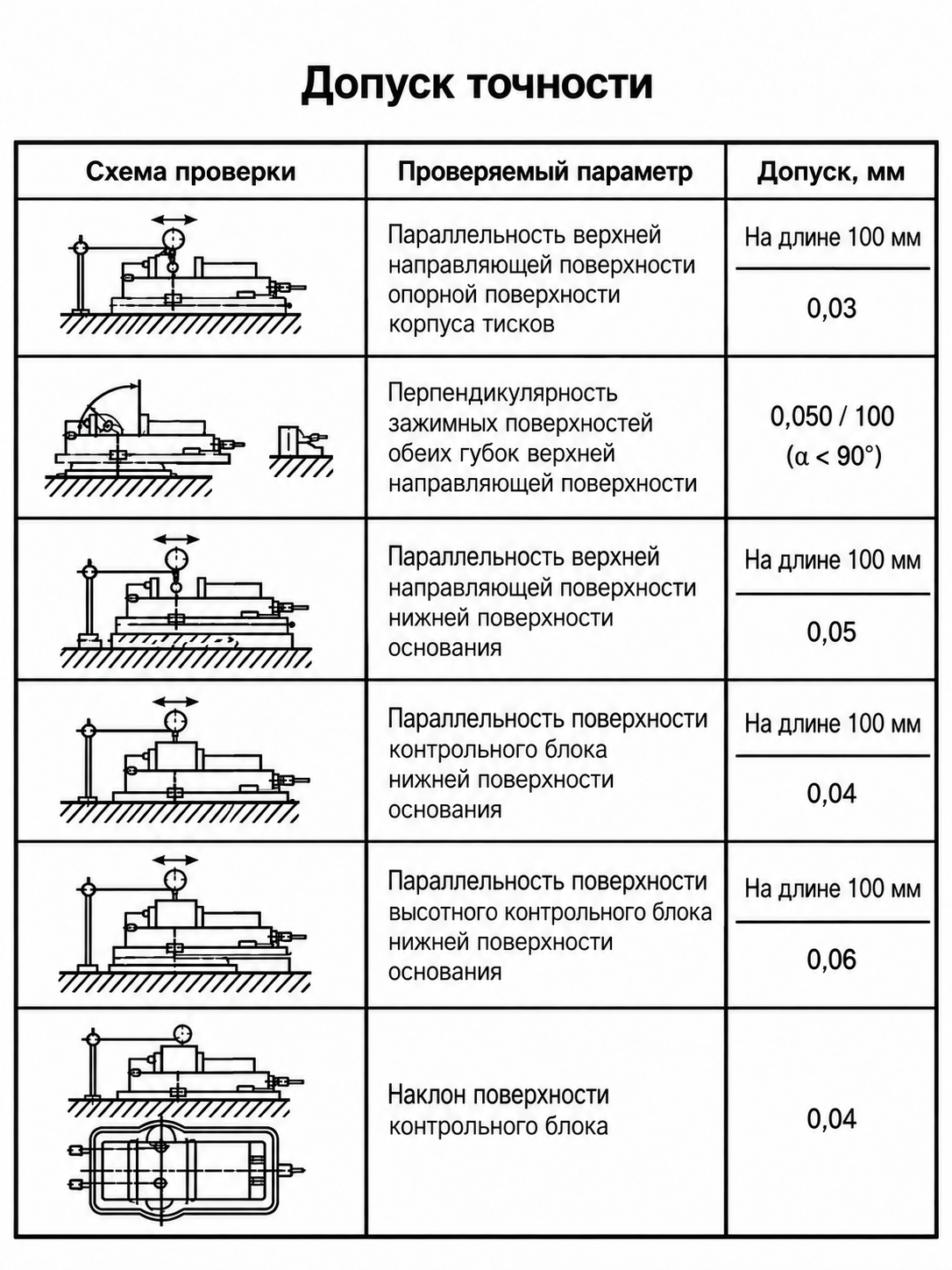

После монтажа тисков на станок необходимо выполнить их точное позиционирование с помощью индикатора.

После выверки пользователь самостоятельно наносит нулевую насечку, соответствующую фактическому нулевому положению тисков на станке.

Это позволяет использовать отметку как ориентир при последующих поворотах и возврате тисков в исходное выверенное положение.

Регулировка подвижной губки

Конструкция предусматривает возможность регулировки прижима подвижной губки к направляющим.

При необходимости возникающий люфт можно выбирать путем поджима регулировочного винта. Что обеспечивает точное позиционирование детали относительно направляющих.

Переставные губки

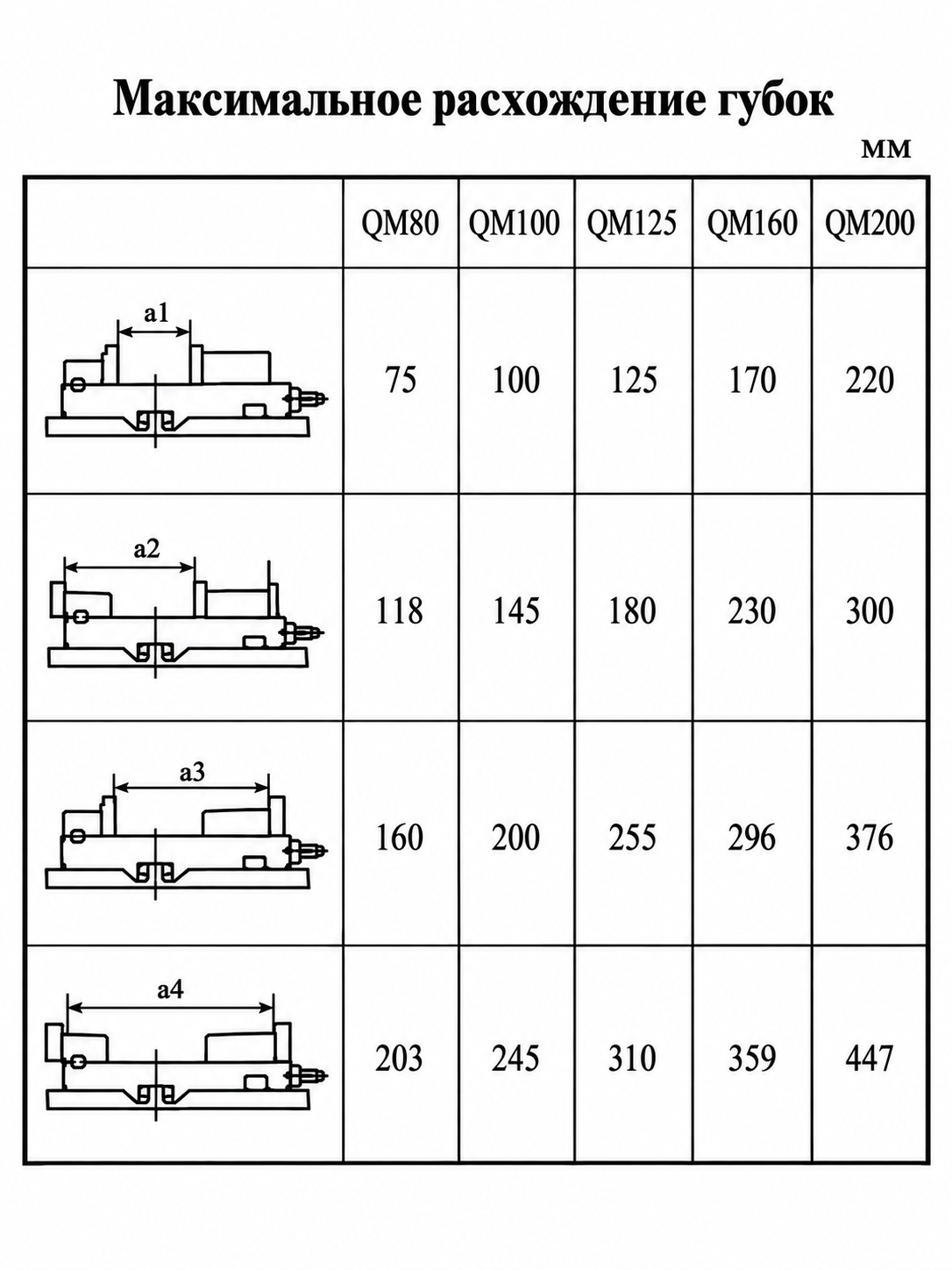

Губки серии QM16 могут использоваться в четырех вариантах установки.

Такая конструкция позволяет использовать одни тиски для работы с заготовками различного размера.
