Шлифовальное приспособление для круглой шлифовки

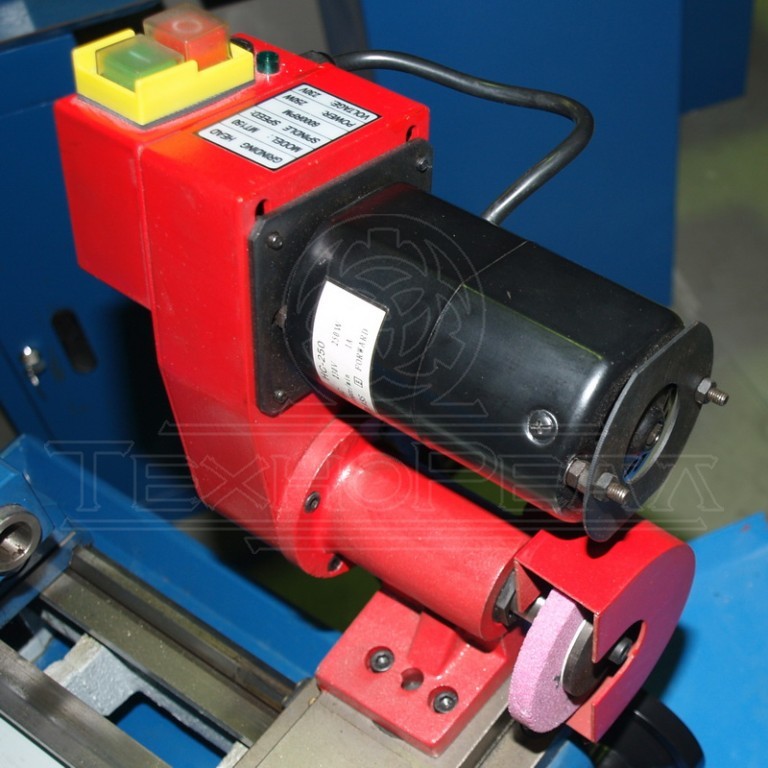

Шлифовальное приспособление MT150 представляет собой станочную шлифовальную оснастку с электроприводом, предназначенную для выполнения круглой шлифовки.

Привод осуществляется однофазным коллекторным электродвигателем HC-250 мощностью 250 Вт. Частота вращения двигателя составляет 18 000 об/мин, номинальный ток1А.Частота вращения шпинделя шлифовального узла составляет 6000 об/мин.Привод шпинделя осуществляется через ременный редуктор.

В штатной конфигурации на шпинделе приспособления установлен шлифовальный круг оксид алюминия. Рабочая зона круга частично закрыта металлическим защитным кожухом.

В комплект поставки также входит шлифовальный круг карбид кремния размером 80 × 10 × 20 мм с зернистостью 80.

Основание приспособления выполнено для установки на суппорт станка, с крепежными отверстиями с межосевым расстоянием 32 мм. На подошве предусмотрен фиксирующий выступ, препятствующий проворачиванию корпуса относительно суппорта во время работы. Такое конструктивное исполнение обеспечивает позиционирование шлифовального узла после установки.

Высота оси шпинделя относительно базовой поверхности 55 мм. Что позволяет использовать данное приспособление на всех станках с диаметром обработки над станиной 180 мм.

Корпус оснащен отдельным блоком управления с кнопками пуск и стоп, предохранителем и световой индикацией рабочего состояния.

Конструкция включает электродвигатель, приводной узел, шпиндель, шлифовальный круг, защитный кожух и монтажное основание.

Характеристики

• Тип: станочное шлифовальное приспособление
• Модель: MT150
• Мощность: 250 Вт
• Напряжение питания: 230 В
• Частота вращения шпинделя: 6000 об/мин
• Модель электродвигателя: HC-250
• Частота вращения электродвигателя: 18 000 об/мин
• Номинальный ток: 1 А
• Предустановленный круг: оксид алюминия
• Дополнительный круг: карбид кремния
• Размер круга: 80 × 10 × 20 мм
• Зернистость дополнительного круга: 80
• Защитный кожух: предусмотрен
• Способ установки: на суппорт станка
• Управление: кнопки пуска и стоп

Комплектация

• шлифовальное приспособление MT150;
• предустановленный шлифовальный круг из оксида алюминия;
• карбидный шлифовальный круг 80 × 10 × 20 мм, зернистость 80.
• комплект щеток
• винты крепления
