станок токарный настольный D 240x550 V-F

182 580 ₽

Бренд
ТЕХНОРЕАЛ
Артикул
МА010006500
Код товара

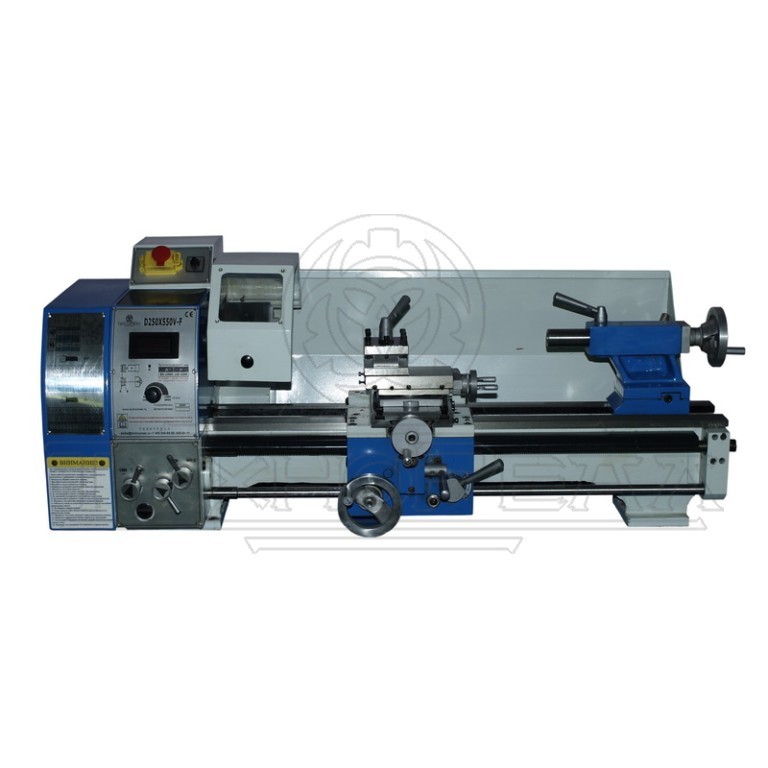

Станок токарный настольный D 240 x 550V-F

Станок токарный настольный D 240x550V-F выделяется среди подобных станков своим исполнением и функциональностью. Широкому использованию станка способствуют допустимые размеры обрабатываемых заготовок при относительно небольших габаритах оборудования. На D 240x550V-F реализованы редкие для настольных станков функции: автоматические продольная и поперечная подачи, а также отдельные ходовой вал для подач и ходовой винт для нарезания резьбы. Выбор необходимой скорости вращения шпинделя производится плавной регулировкой. На дисплее отображается точная частота оборотов. Скорости и направление подач изменяются переключением ручек коробки подач. Для установки требуемого размера резьбы необходима перестановка шестерней в гитаре.

Отличительные особенности настольного токарного станка D 240x550V-F:

  • Мощный коллекторный двигатель 1000 Вт, 220В
  • Направляющие станка отшлифованы и термически обработаны
  • Бесступенчатая регулировка оборотов шпинделя

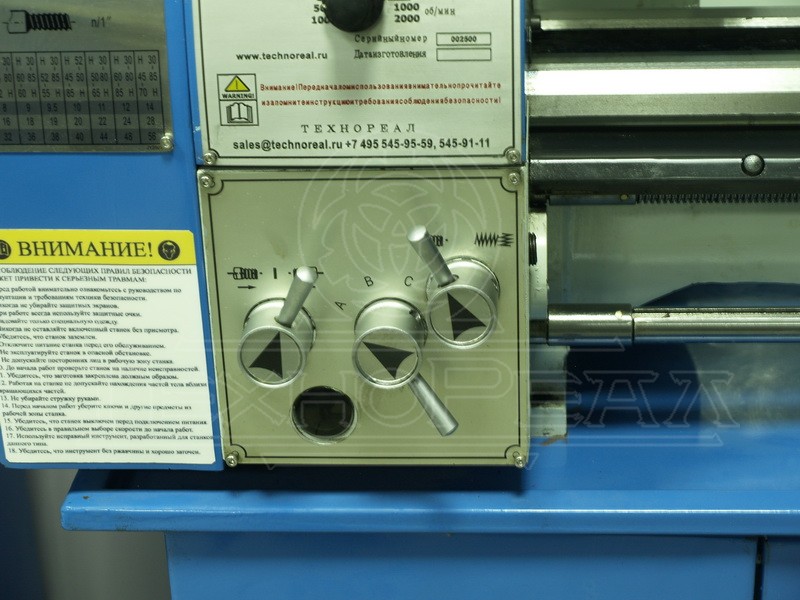

  • Переключение скорости и направления подачи осуществляется ручками коробки подач

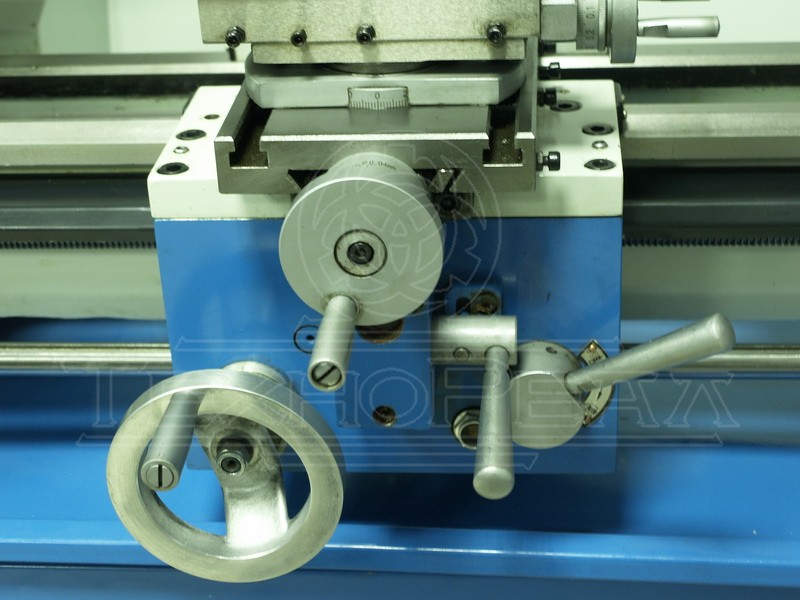

  • На станке D 240x550V-F имеется продольная и поперечная автоматические подачи
  • Раздельные приводы для подачи (ходовой вал) и для нарезания резьбы (винт)
  • Привод станка ременный (два диапазона скоростей)
  • Шестерни для нарезания резьбы изготовлены из металла
  • На станке установлен 3-х кулачковый токарный патрон 125 мм
  • Регулировка зазоров осуществляется прижимными планками
  • Резцедержатель 4-х позиционный
  • Поперечные салазки станка имеют Т-образные пазы для установки дополнительных приспособлений
  • Верхние салазки - поворотные
  • Станина станка имеет подготовку под установку фрезерной приставки
  • Задняя бабка станка - быстрозажимная
  • На станке возможна установка подвижного и неподвижного люнетов

Технические характеристики:

Расстояние между центрами, мм 550
Диаметр обработки над станиной, мм 250
Диаметр обработки над суппортом, мм 150
Ширина станины, мм 135
Сквозное отверстие в шпинделе, мм 26
Диаметр патрона, мм 125
Конус шпинделя, Морзе №4
Конус пиноли задней бабки, Морзе №2
Метрическая резьба, мм (18 размеров) 0,2-3,5
Дюймовая резьба, T.P.I. (21 размер) 8-56
Диапазон продольных подач, мм/об 0,07-0,20
Количество позиций резцедержателя 4
Поперечный ход суппорта, мм 115
Продольный ход верхних салазок, мм 70
Продольный ход суппорта, мм 480
Предел чисел оборотов шпинделя, об/мин 50 -2500
Ход пиноли задней бабки, мм 70
Мощность коллекторного двигателя, Вт 1000
Напряжение, В 220
Габаритные размеры, мм 1150x560x570
Вес, кг 120

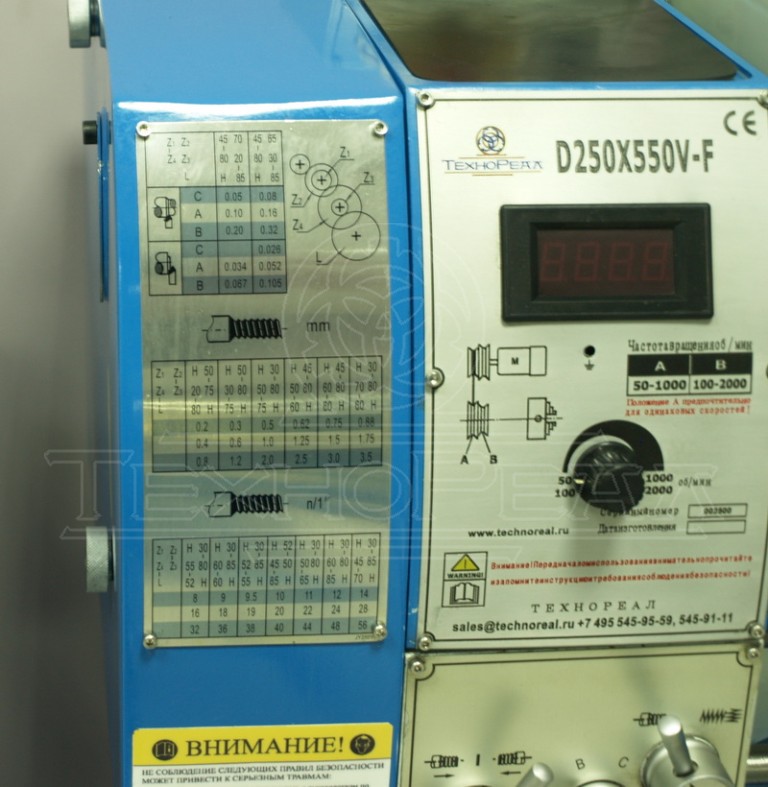

Таблица типов резьбы

D240x550V F table rezb

Комплект поставки*:

  • 3-х кулачковый патрон, 125 мм с комплектом обратных кулачков
  • Защита винта
  • Задний защитный кожух и защитный экран патрона с концевиком
  • Быстрозажимная задняя бабка
  • Поддон
  • Упорные центры, масленка, гаечные ключи, отвертка
  • Комплект сменных шестерен
  • Инструкция по эксплуатации (pdf)

*комплектацию станка уточняйте у наших специалистов, она может меняться.

Дополнительные приспособления:

  1. Центр вращающийся МК №2
  2. Патрон сверлильный самозажимной МК №2
  3. Патрон сверлильный МК №2
  4. Патрон 4-х кулачковый 125 мм, самоцентрирующийся
  5. Патрон 4-х кулачковый 125 мм, с независимыми кулачками
  6. Патрон цанговый 125 мм с комплектом цанг ER32
  7. Быстросменный резцедержатель
  8. Люнет подвижный
  9. Люнет неподвижный
  10. Планшайба
  11. Комплект резцов 12х12 мм с напайными пластинами
  12. Комплект резцов 12х12 мм с механическим креплением пластин
  13. Накатка роликовая
  14. Тумба под станок
  15. Угломер универсальный 812-102
  16. Штангенциркуль

Видеопрезентация:

в разработке

Происхождение

Страна
Россия
Бренд
ТЕХНОРЕАЛ

Размеры

Вес нетто
--- кг
Вес брутто
120 кг
Объем
--- л
Длина
115 см
Ширина
56 см
Высота
57 см
Андрей
31.03.2021 08:10
0

Станок хорош для гаражных дел. Эксплуатирую с 2020 г., станок заказывал и получил через Технореал. После получения проверил наличие масла и его уровня по глазкам в коробках (подач и фартуке), смазал через маслёнки. Мощности 750 Вт (у меня эта версия двигателя) вполне хватает. После нескольких пробных точений случился казус: вал подач крутится, маховик продольной подачи тоже, а сам суппорт стоит на месте. Разобрал фартук, оказалось, что сорван штифт шестерни, сам штифт - свёрнутая из листа жести трубочка. После замены штифта на нормальный (цельностальной) работоспособность восстановилась. Кстати, в фартуке крупной стружки было много, вычистил с помощью магнитов без слива масла (само масло прозрачное). Смазкой переключателя продольно-поперечной подачи суппорта добился лёгкого включения. Ну и затарился различными резцами, без которых станок - просто железяка...по мере решения задач буду либо докупать оснастку, либо делать сам, благо в помощь к токарному станку купил здесь же на Технореале и фрезерный ТМ-25BL...

Александр
19.01.2021 04:19
0

Спасибо за оперативность и фото гитары! Ещё 2 вопроса! Есть ли на этой модели зубчатая рейка продольной подачи (за кожухом ,защитой не видно) ? И действительно ли он весит 120 кг? Дело в том что вес 700 версии около 220кг а разница лишь в станине! С уважением!

ТЕХНОРЕАЛ
19.01.2021 11:39
0

Здравствуйте.
- конечно, рейка для ручной продольной подачи есть
- вес корректный (нетто, без ЗИП); а модель D290x700V-F отличается от D240x550V-F практически всем, и ее вес на самом деле примерно в два раза больше.
С уважением.

Александр
17.01.2021 05:52
0

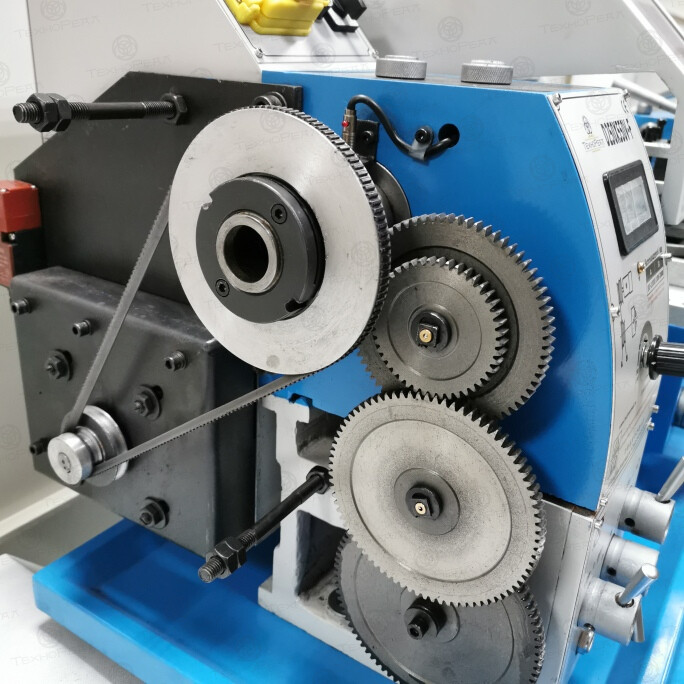

А фото гитары возможн6о сделать?

ТЕХНОРЕАЛ
18.01.2021 15:04
0

Здравствуйте.
Добавили.
С уважением

Cronex
21.11.2018 04:52
0

Вариант поставки с DRO существует?

ТЕХНОРЕАЛ
21.11.2018 10:31
0

Здравствуйте.
В настоящий момент штатного исполнения DRO для этого станка нет.
Либо прилаживать самостоятельно, либо запросить возможность изготовления специального исполнения станка с DRO (детали можно обсудить со специалистами компании по email или телефону).
С уважением
