фрезерное приспособление, стол 95x50мм для станков 0714

ТЕХНОРЕАЛ Фрезерное приспособление, стол 95x50мм для станков 0714 ALTPMVS-0714

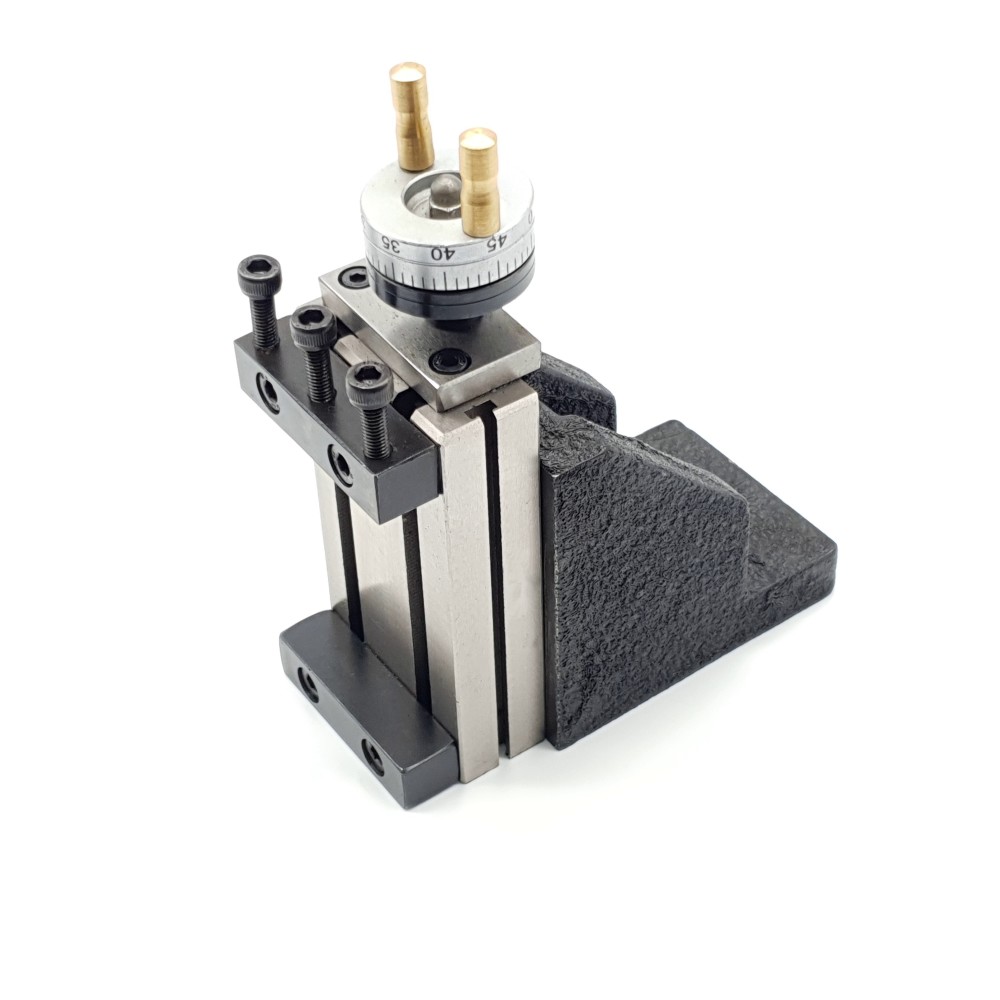

 Универсальное фрезерное приспособление для установки на суппорт токарных станков. Небольшие габариты устройства позволяют применять штатно на настольных токарных станках типа ТЕХНОРЕАЛ TL 0714, JET BD-7, PROMA SM-300E, Корвет 400, Кратон MML-01, TRIOD LAMS-02/300, RED S712, Универсал-3 и других.

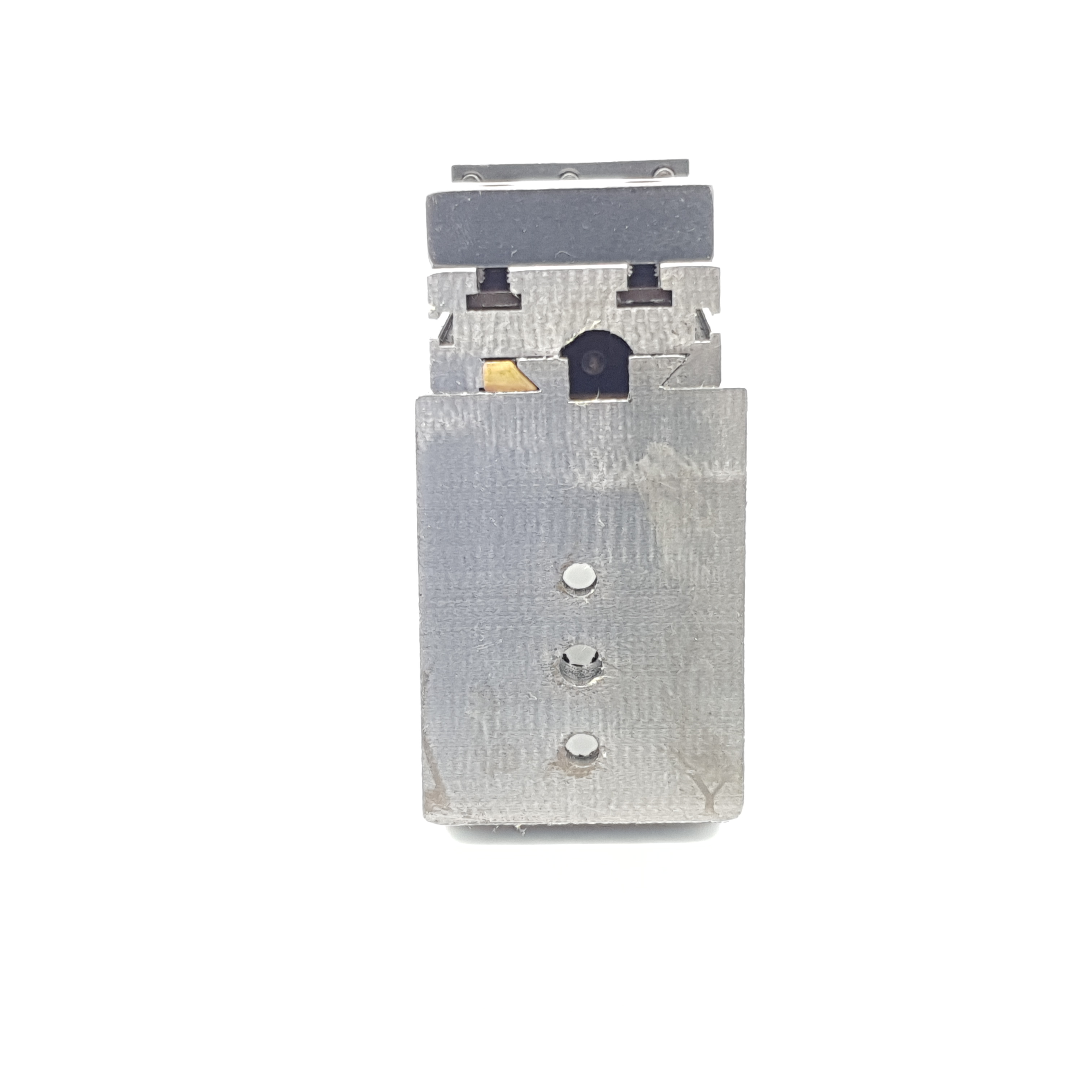

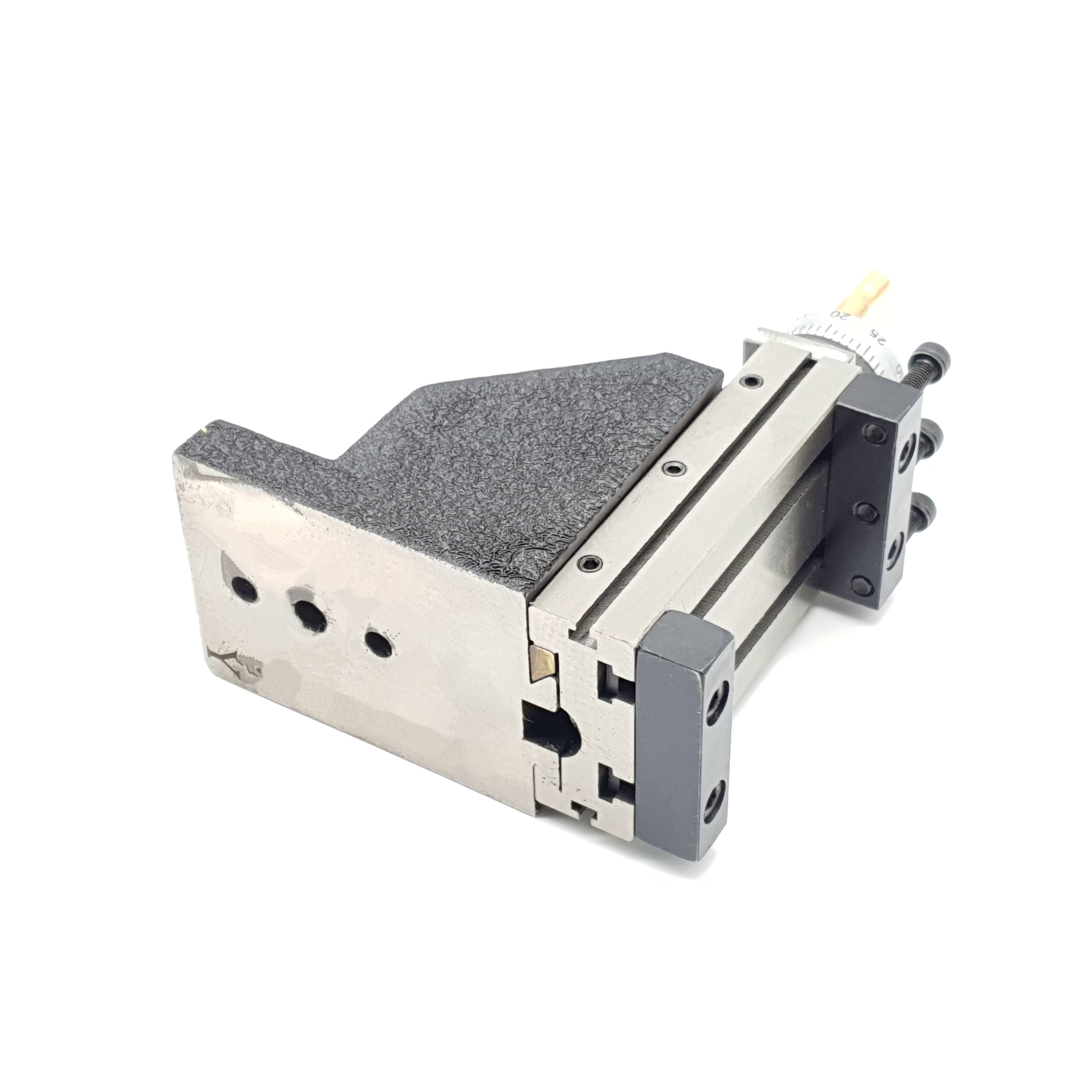

 Опорная плита приспособления уже имеет два продольно расположенных установочных отверстия, но, в зависимости от типа станка и места установки, в плите приспособления можно просверлить дополнительные установочные отверстия в необходимых местах. Рабочий стол приспособления выполнен с Т-пазами, в которых можно закреплять необходимую оснастку: прижимы, тиски, поворотные столы и прочую. Боковые поверхности стола также имеют маленькие Т-пазы для дополнительной возможности крепления оснастки или детали. Кроме того, в комплекте поставляются две зажимные планки, перемещающиеся вдоль Т-пазов. Между ними можно установить заготовку, тиски, резец или другую оснастку и инструмент.

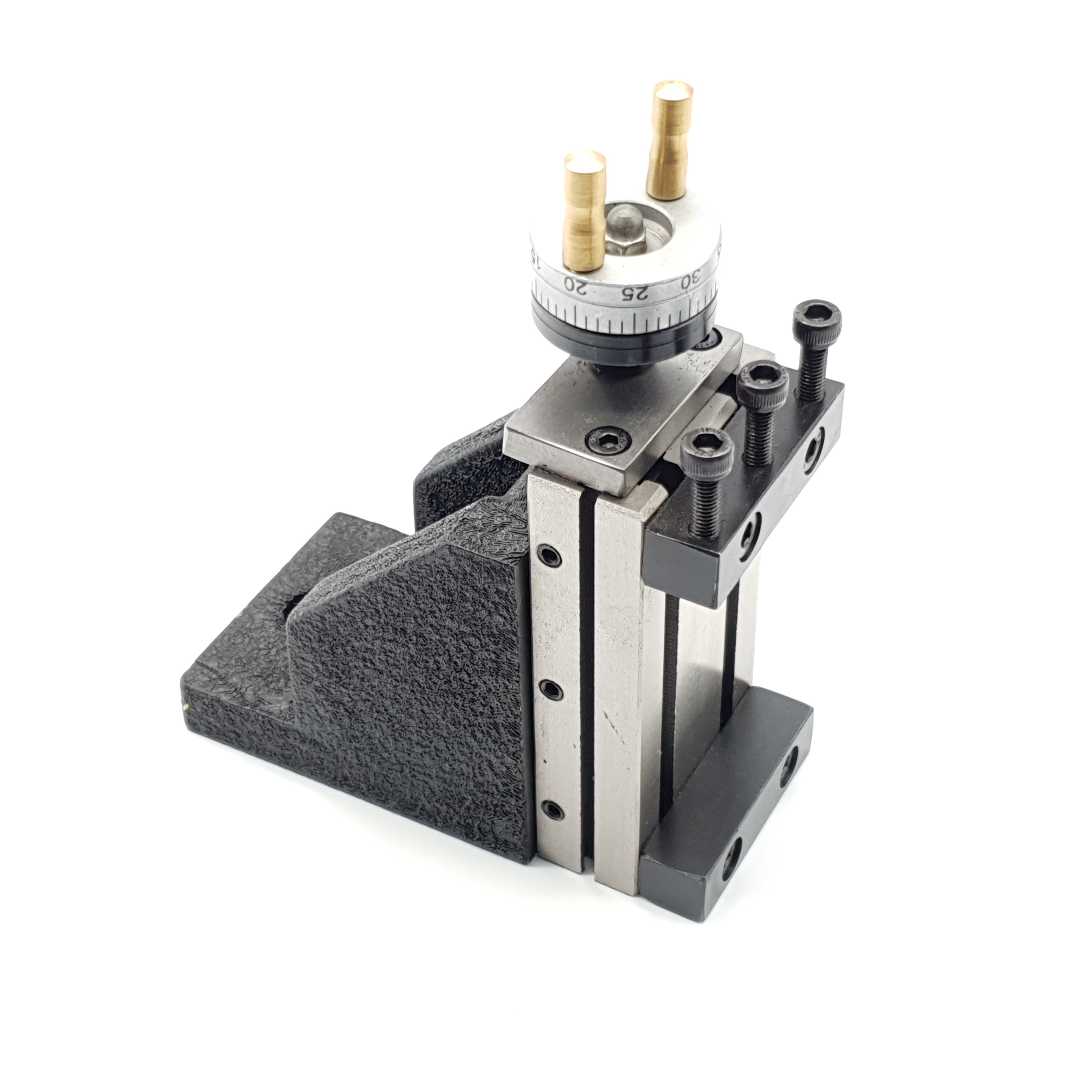

 Фрезерное приспособление сделано из чугуна. Перемещение по вертикали осуществляется по направляющим "ласточкин хвост" с прижимной планкой из сплава бронзы. Гайка винта подачи также выполнена из бронзы. Ручка перемещения имеет лимб для контроля подачи.

 Ход стола по вертикали - 40мм, из которых 19мм - опускание стола ниже опорной поверхности.

 Комплект поставки:

фрезерное приспособление в сборе,
ручка маховичка,
перемещаемые зажимные планки - 2шт.
