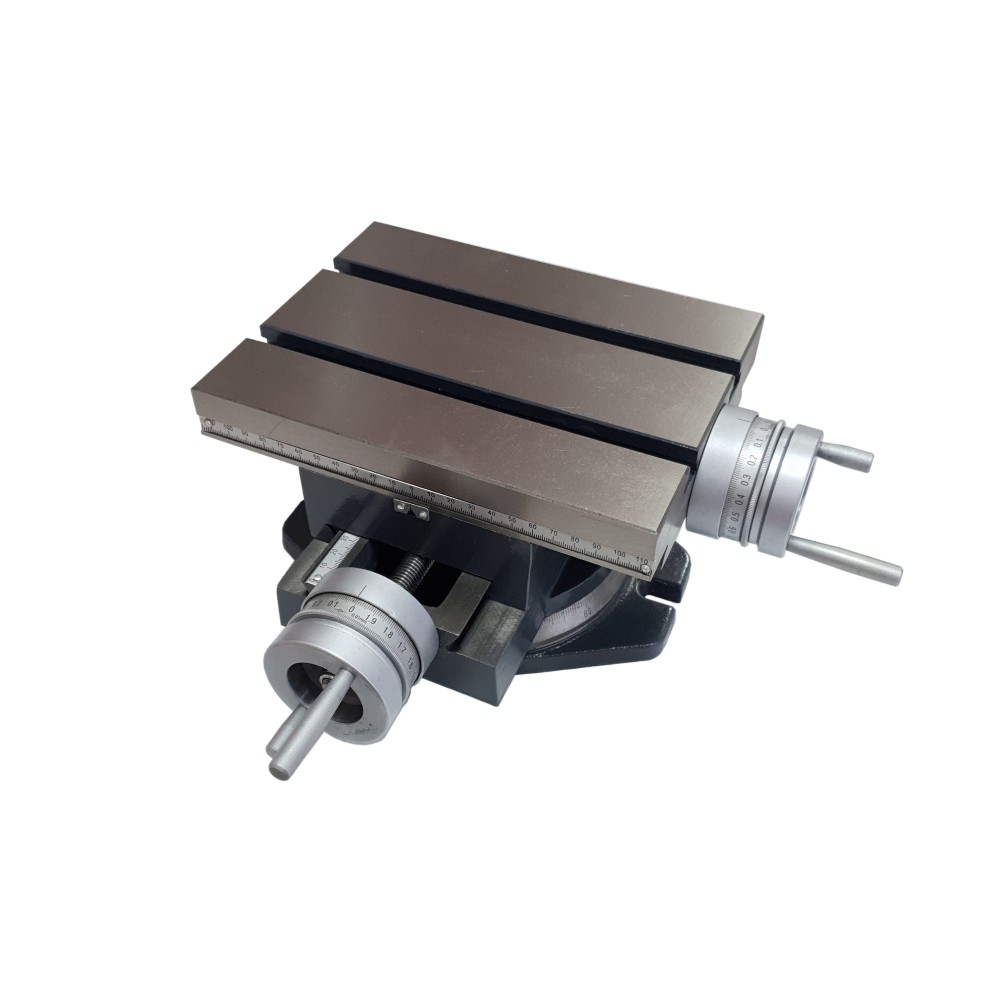

стол координатный поворотный 225х175 мм

34 600 ₽

Бренд: ТЕХНОРЕАЛ
Артикул: МА320351515
Код товара
Вес: 16 кг

Описание Характеристики Отзывы и комментарии (0)

Модель: АКР-1-302

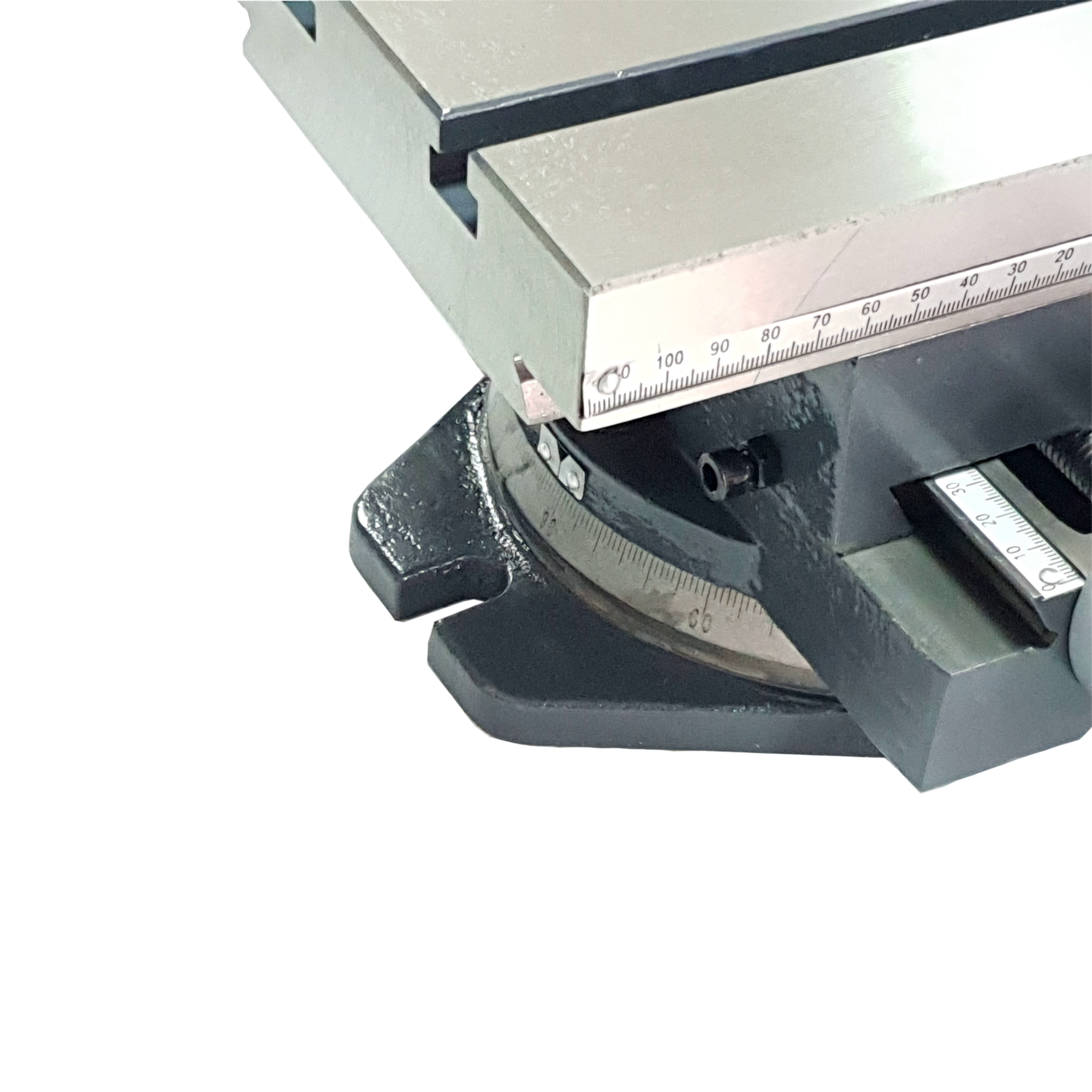

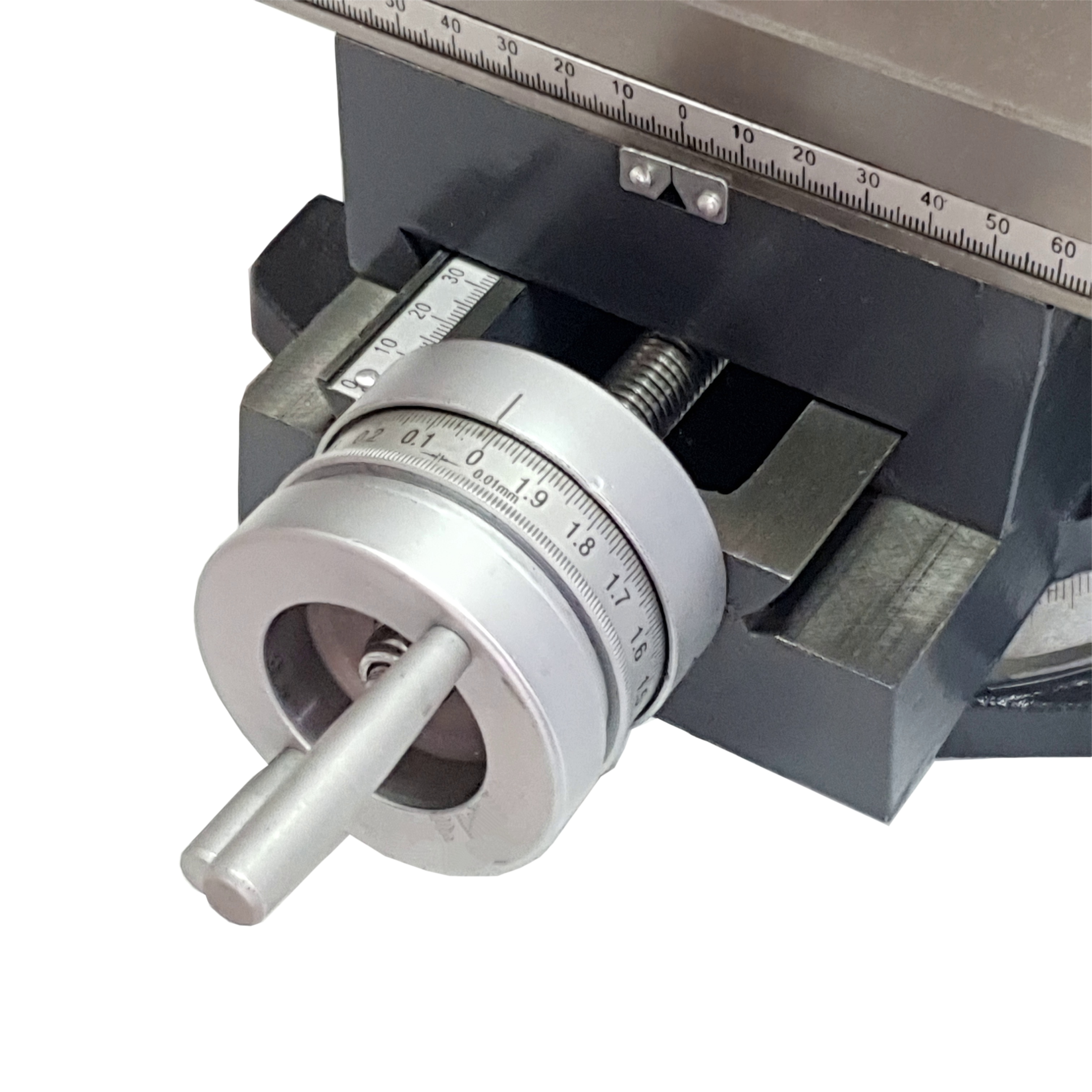

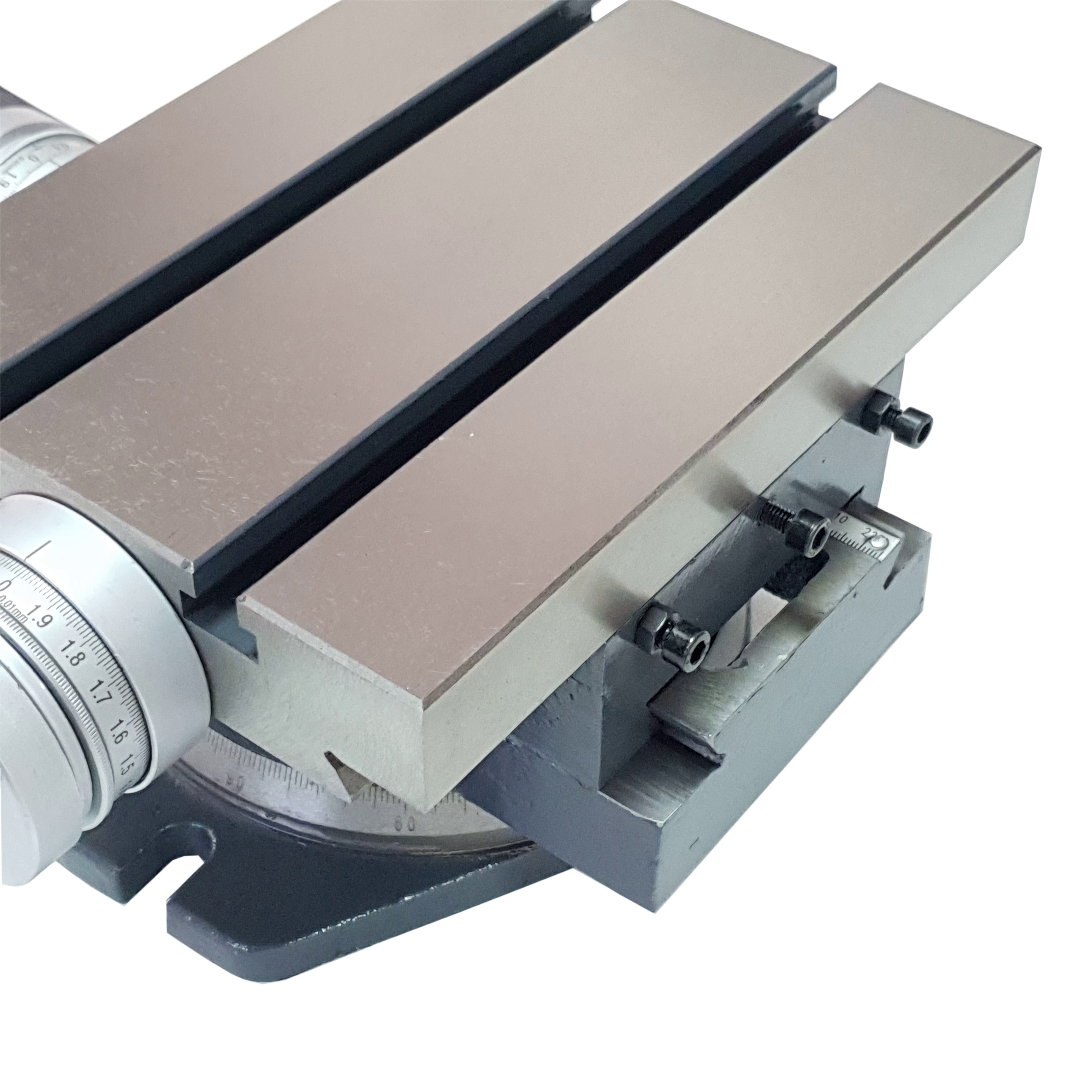

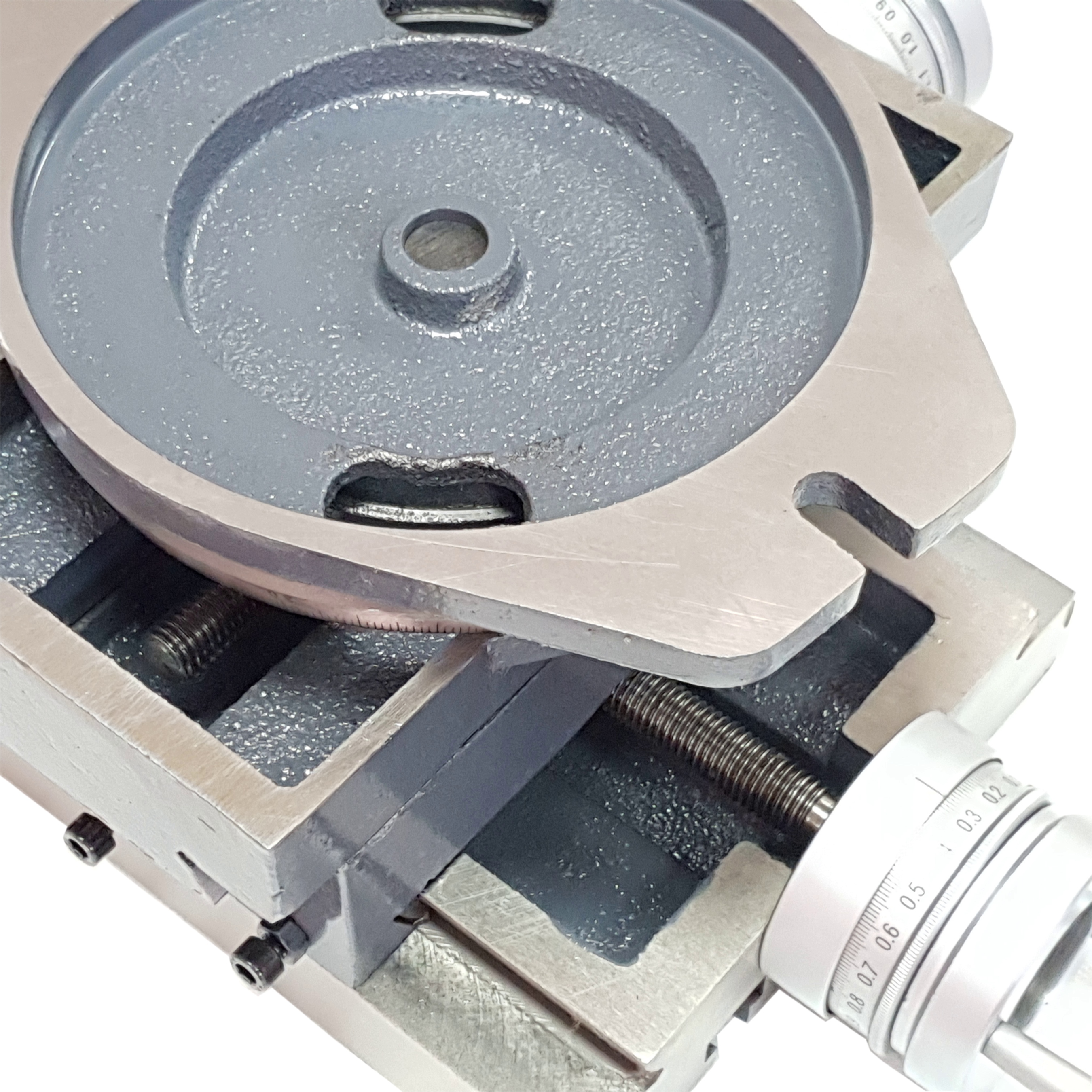

Изделие может быть использовано как оснастка для обрабатывающих станков, так и для различных установочных механизмов. Стол поворотный выполнен из чугуна. Три Т-паза в столе обеспечивают широкие возможности для крепления заготовок или приспособлений. Выборка люфтов в продольном и поперечном направлениях подачи осуществляется прижимными планками. Маховички стола имеют лимбы с ценой деления 0,01мм. Кроме того установлена линейка для измерения перемещений в продолном и поперечном направлении.

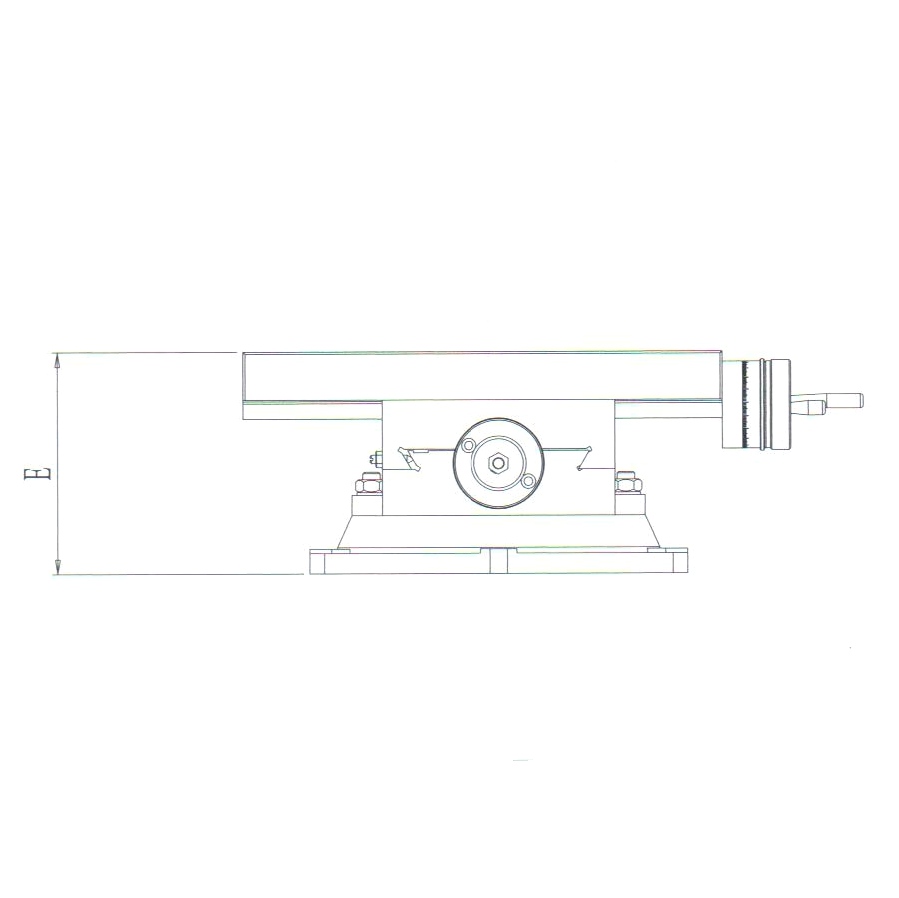

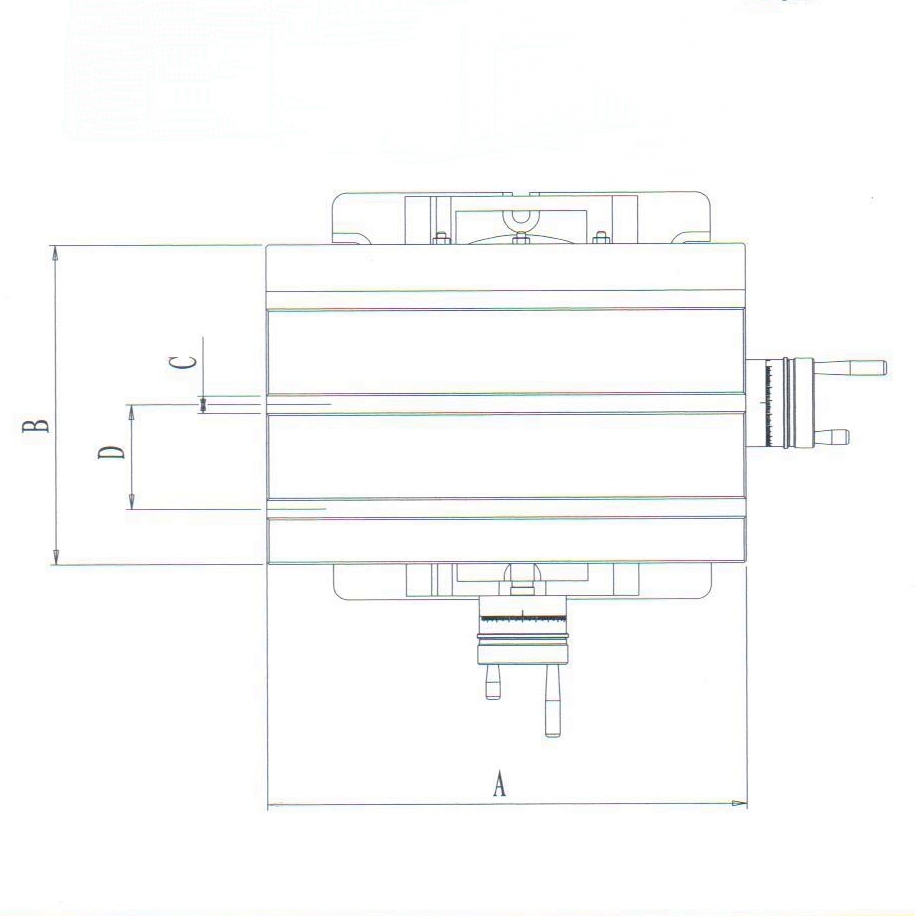

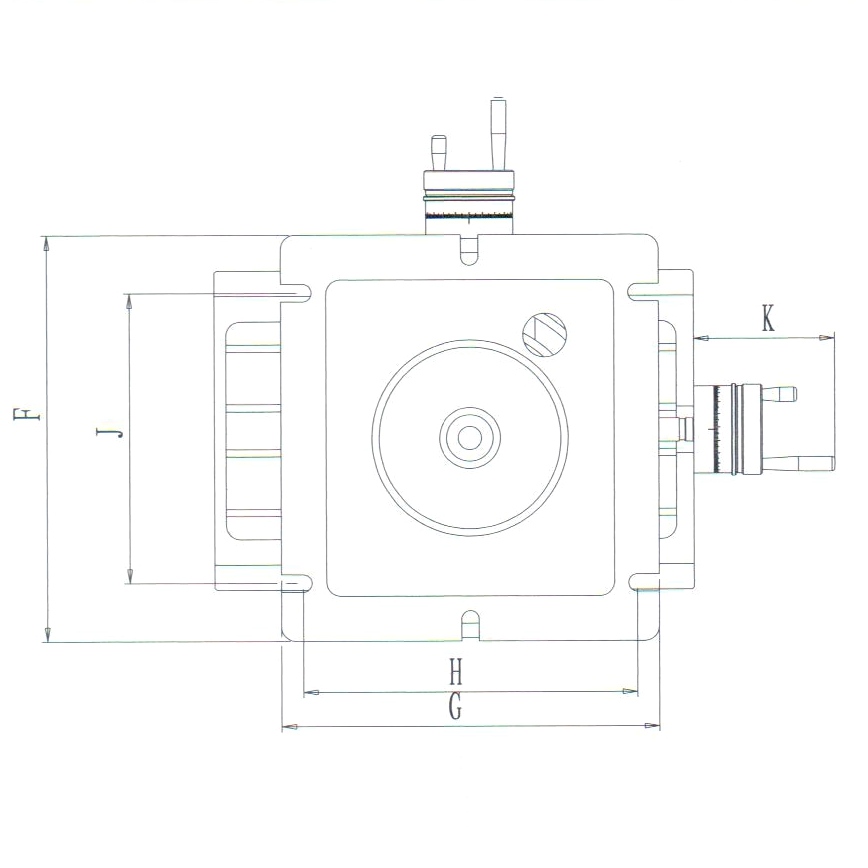

МОДЕЛЬ	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	J, мм	К, мм	ход Х, мм	ход Y, мм
АКР-1-302	225	175	12	72	138	175	232	195		96	105	90
АКР-1-303	330	220	12	72	155	280	260	240	200	96	190	100
АКР-1-304	425	240	12	72	165	335	340	250	250	123	225	150
АКР-1-305	600	240	12	72	165	335	340	250	250	123	400	150
