контрольная оправка КМ №1

4 730 ₽

Бренд
ТЕХНОРЕАЛ
Артикул
МА600062506
Код товара
Вес
0.2 кг

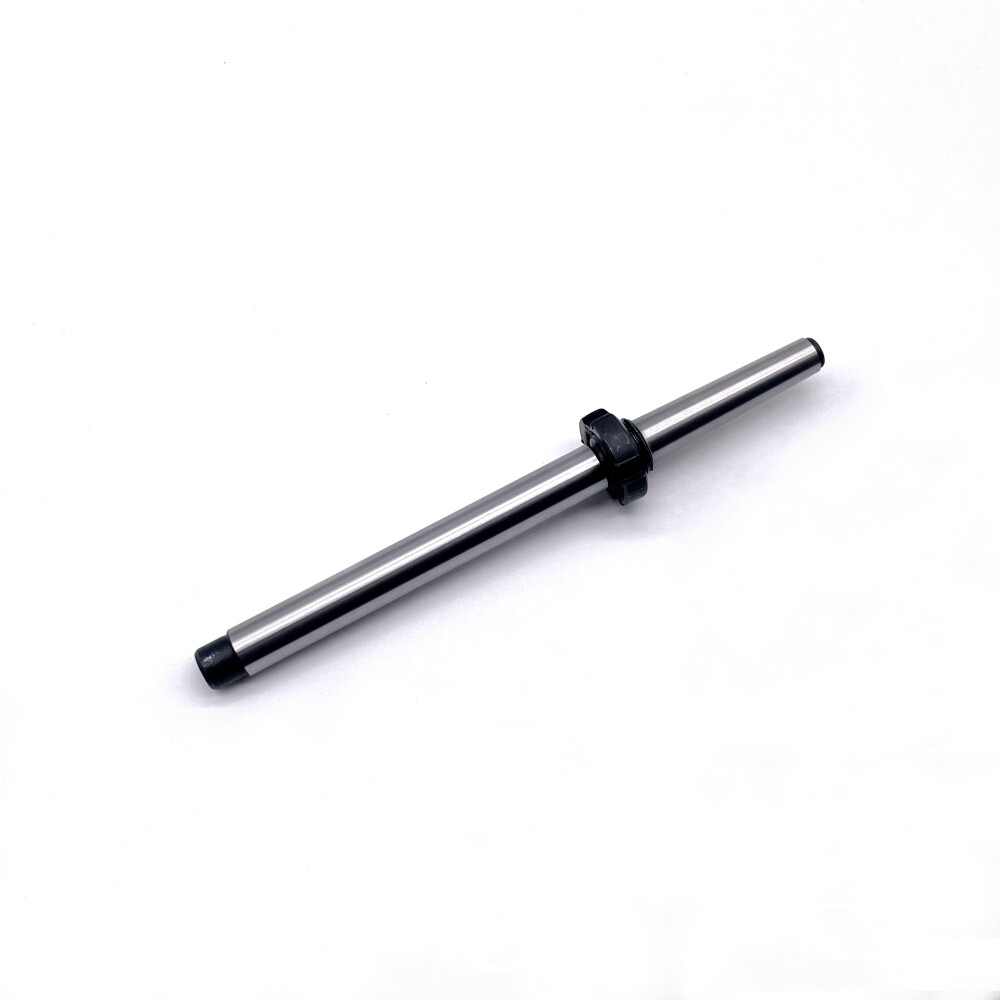

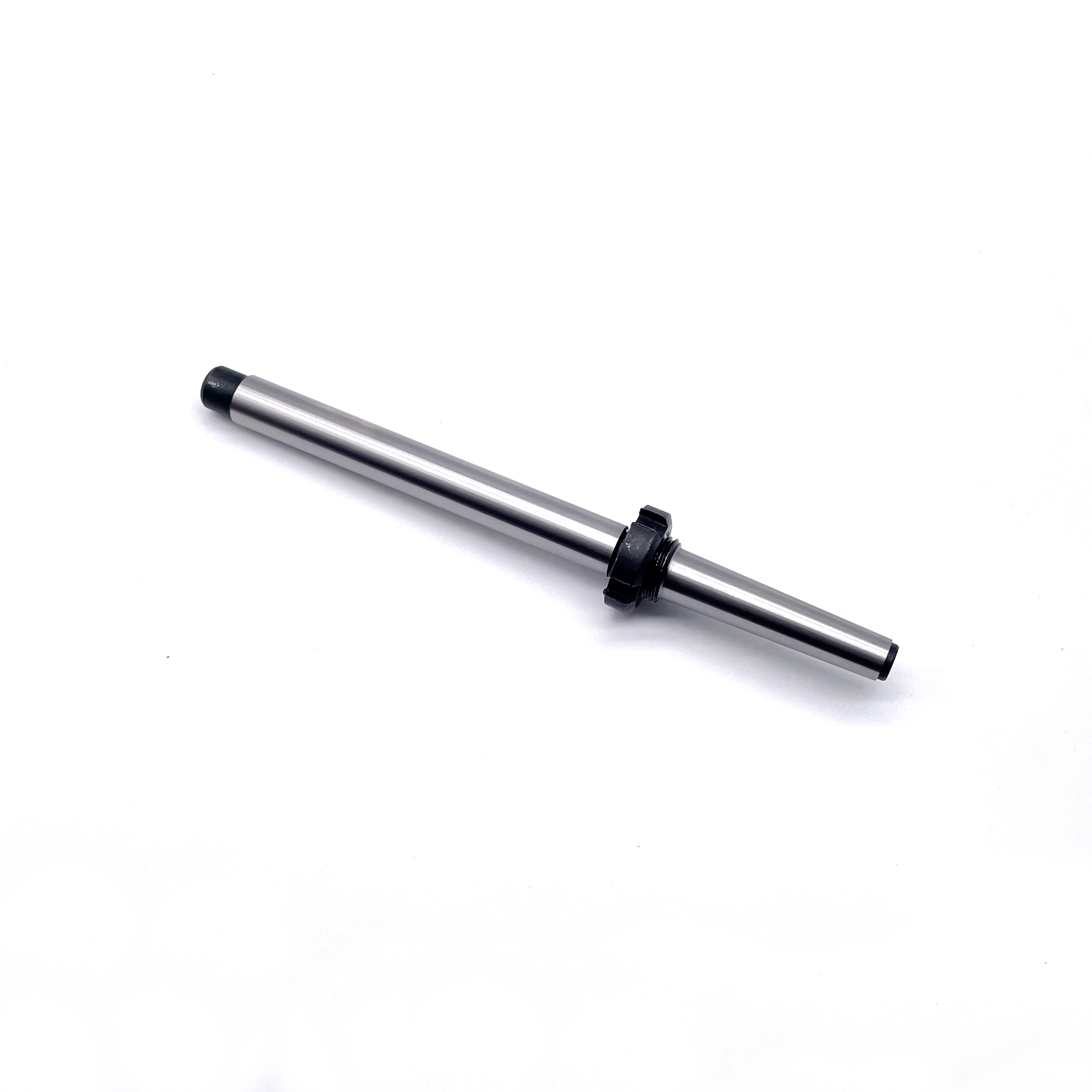

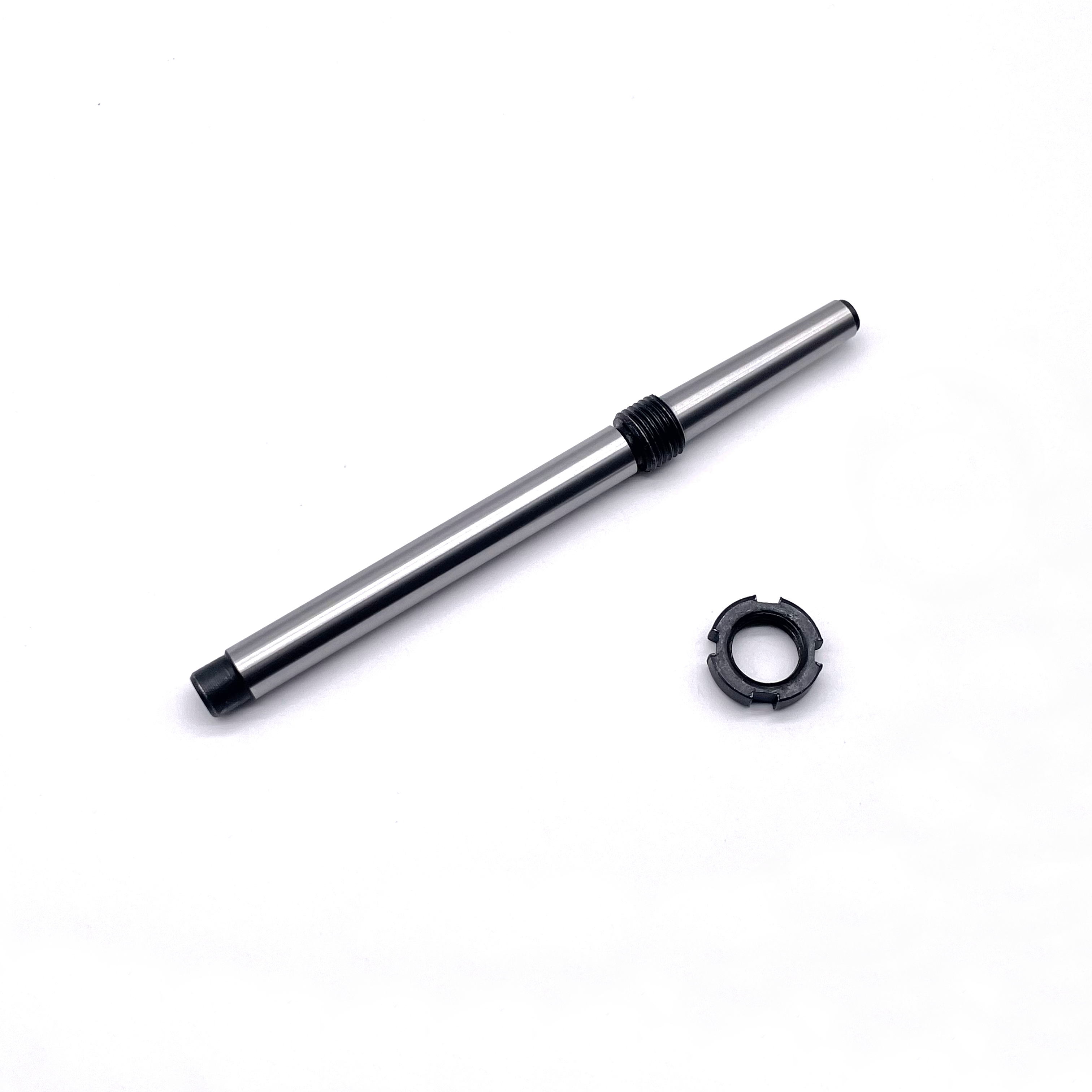

Контрольная оправка КМ №1 с отжимной гайкой

Для идеальной настройки токарных станков необходимо добиться точности ключевых показателей: соосности шпинделя и пиноли задней бабки, параллельности оси шпинделя и направляющих станины, биение шпинделя. Контролировать эти показатели необходимо точным и удобным приспособлением, чем и является Контрольная оправка. Качество изготовления самой оправки достаточно высоко для того, чтобы иметь возможность проверять станки нормальной или повышенной точности. Оправки изготовлены из конструкционной легированной стали 20CrMnTi.  Высокая твердость 55...60 HRC поверхности оправки достигается путем специальной термообработки и  обеспечивает сохранение показателей точности при многократном использовании, а увеличенная оправки расширяет возможности применения. Контрольную оправку, также называемую скалкой, возможно использовать для проверки некоторых показателей точности фрезерных и сверлильных станков, а также другой оснастки с внутренним проверяемым конусом Морзе или другими конусами. Одной стороной оправка устанавливается в проверяемое отверстие с конусом. Другая часть оправки представляет из себя цилиндрическую поверхность. Со стороны цилиндрической части оправка имеет центровочное отверстие.

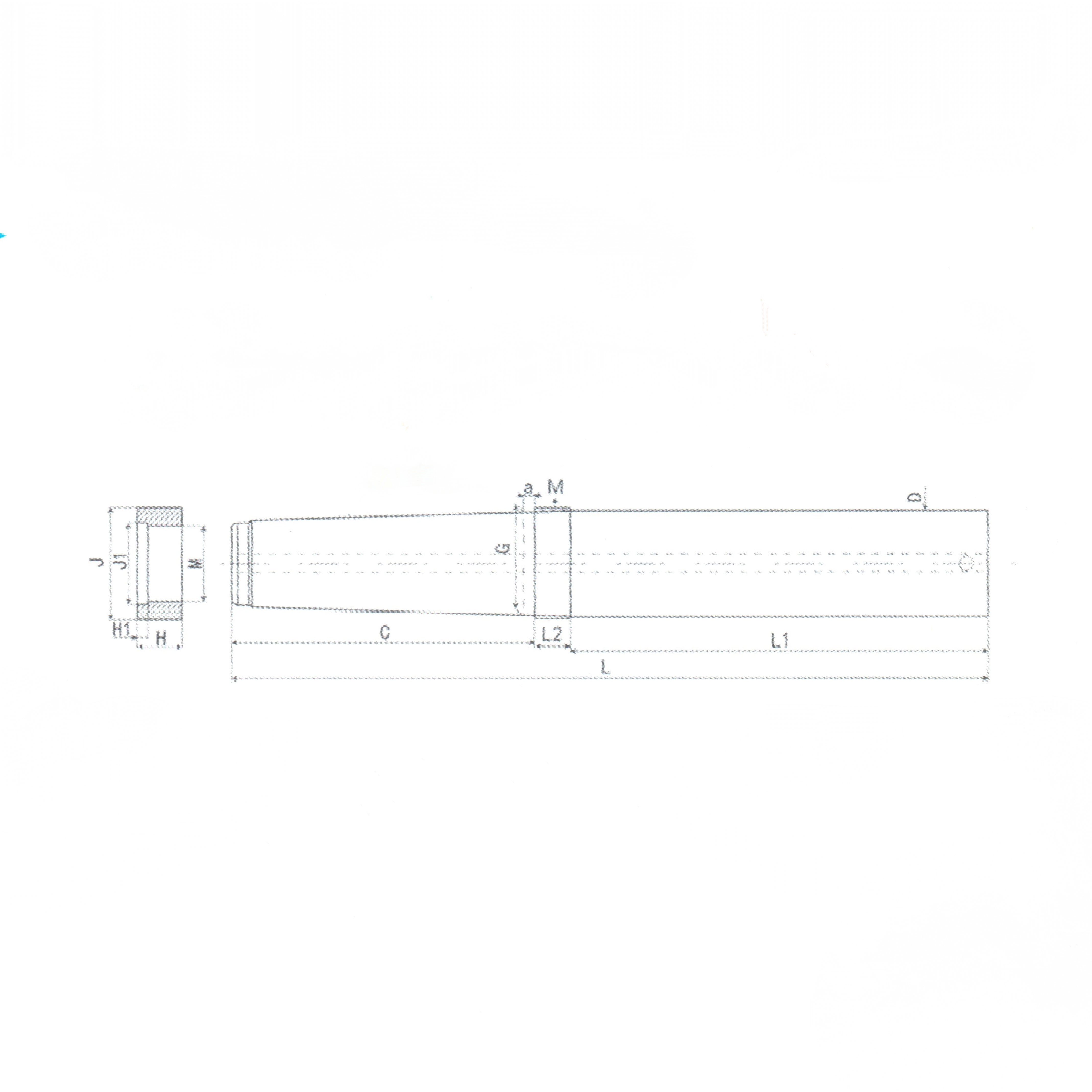

Модель

С, мм

L, мм

L1, мм

L2, мм

D, мм

резьба

Точность

MT1-D12.5-100L

52

163

100

11

12.5

М16х1.5





0,003

MT2-D17-130L

67

224

130

27

17

М20х1.0

MT3-D22.5-250L

81

343

250

12

22.5

М24х1.5

MT4-D32-280L

109

410

280

20

32

М33х1.5

МT5-D40-280L

136

435

280

20

40

М47х2.0

NT60-D60-400L

190

620

400

30

60

М68х2.0

Происхождение

Страна
Китай
Бренд
ТЕХНОРЕАЛ

Размеры

Вес нетто
0.2 кг
Вес брутто
0.2 кг
Объем
--- л
Длина
20 см
Ширина
6 см
Высота
6 см
