контрольная оправка КМ №2

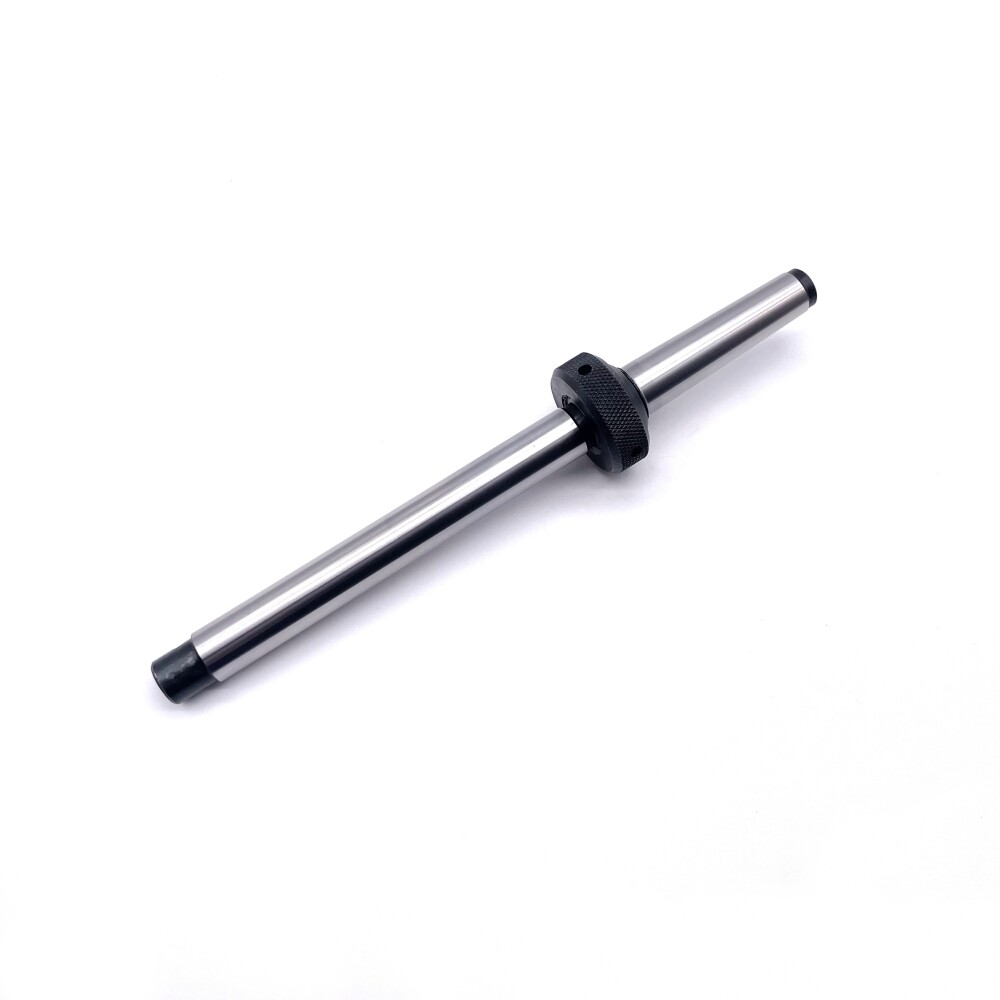

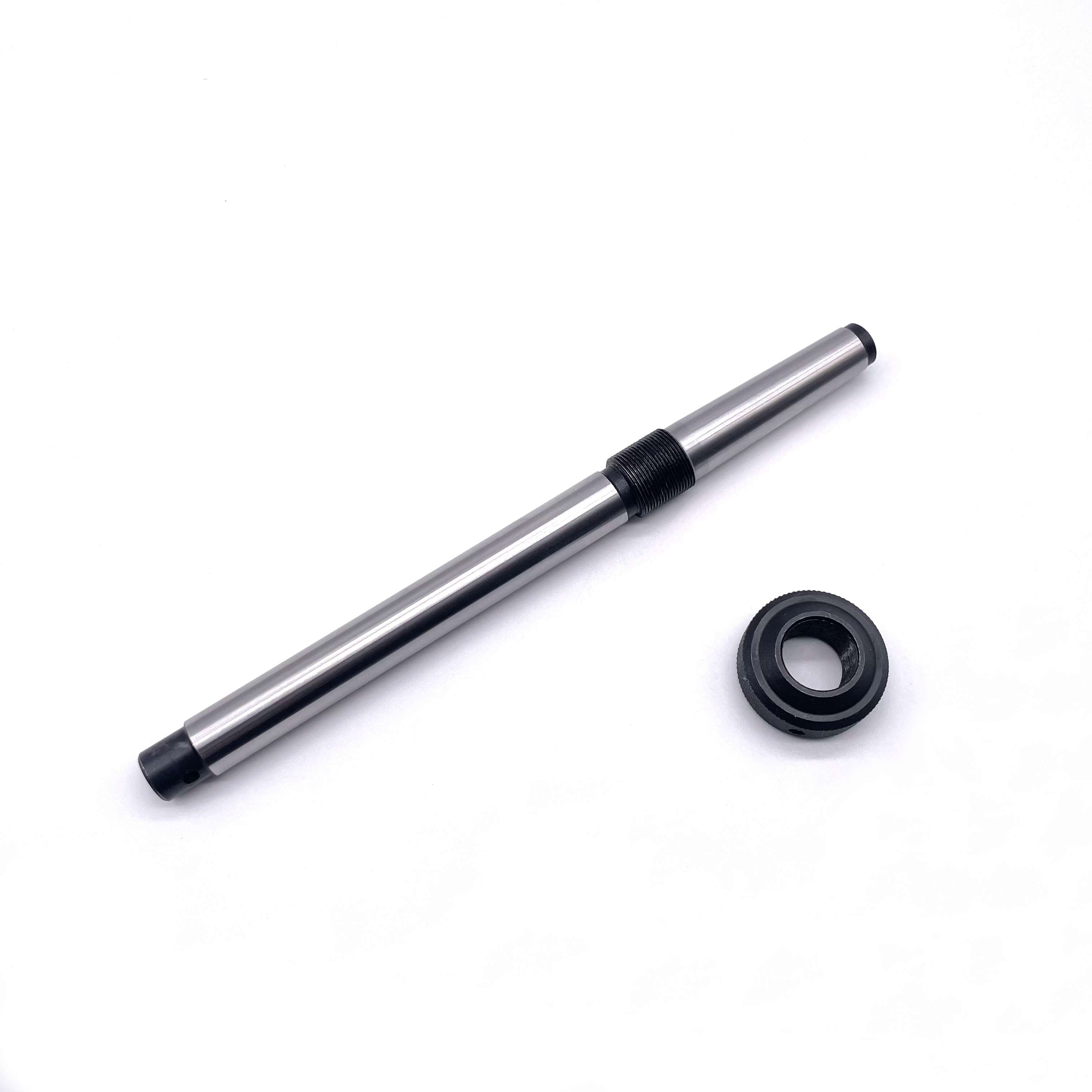

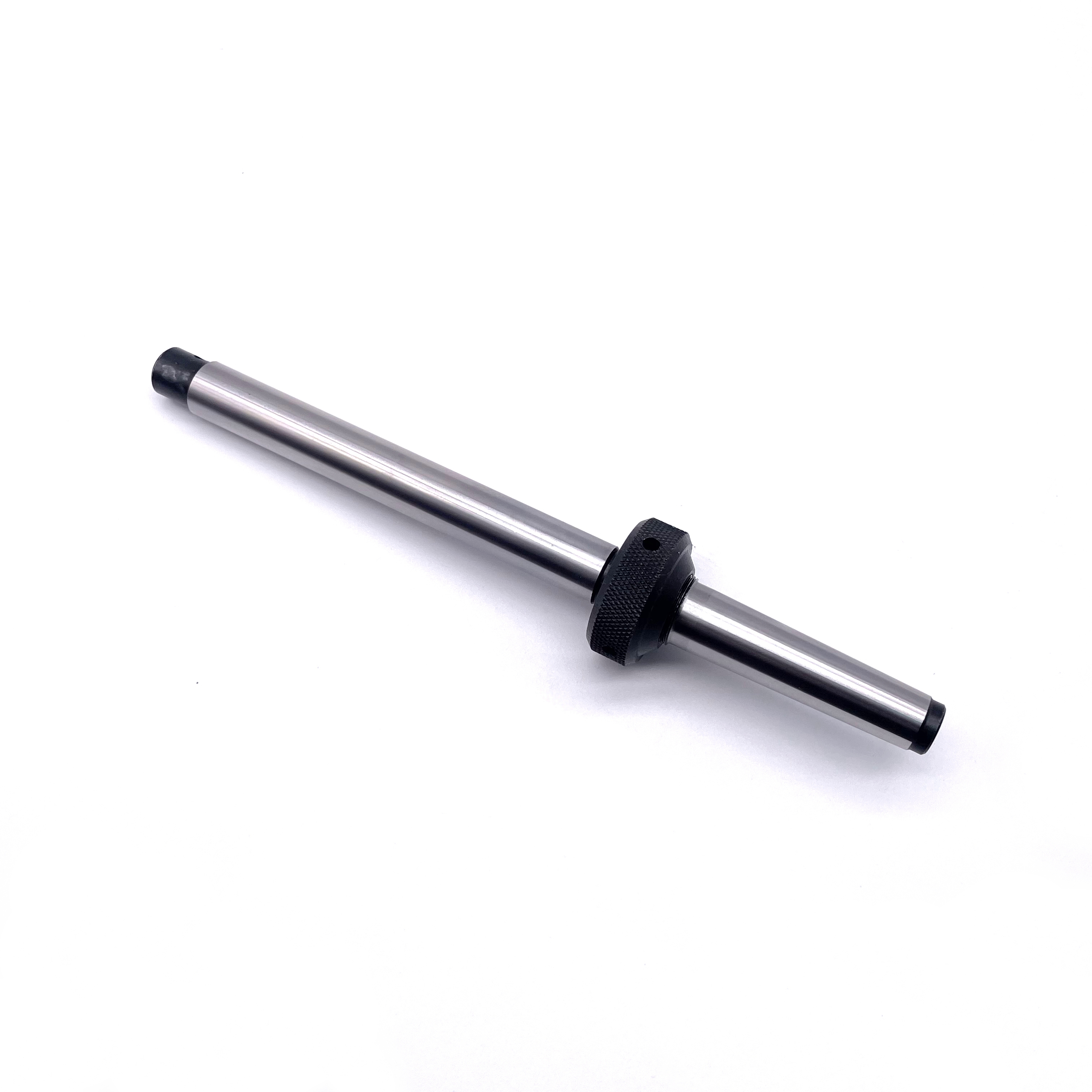

Контрольная оправка КМ №2 с отжимной гайкой

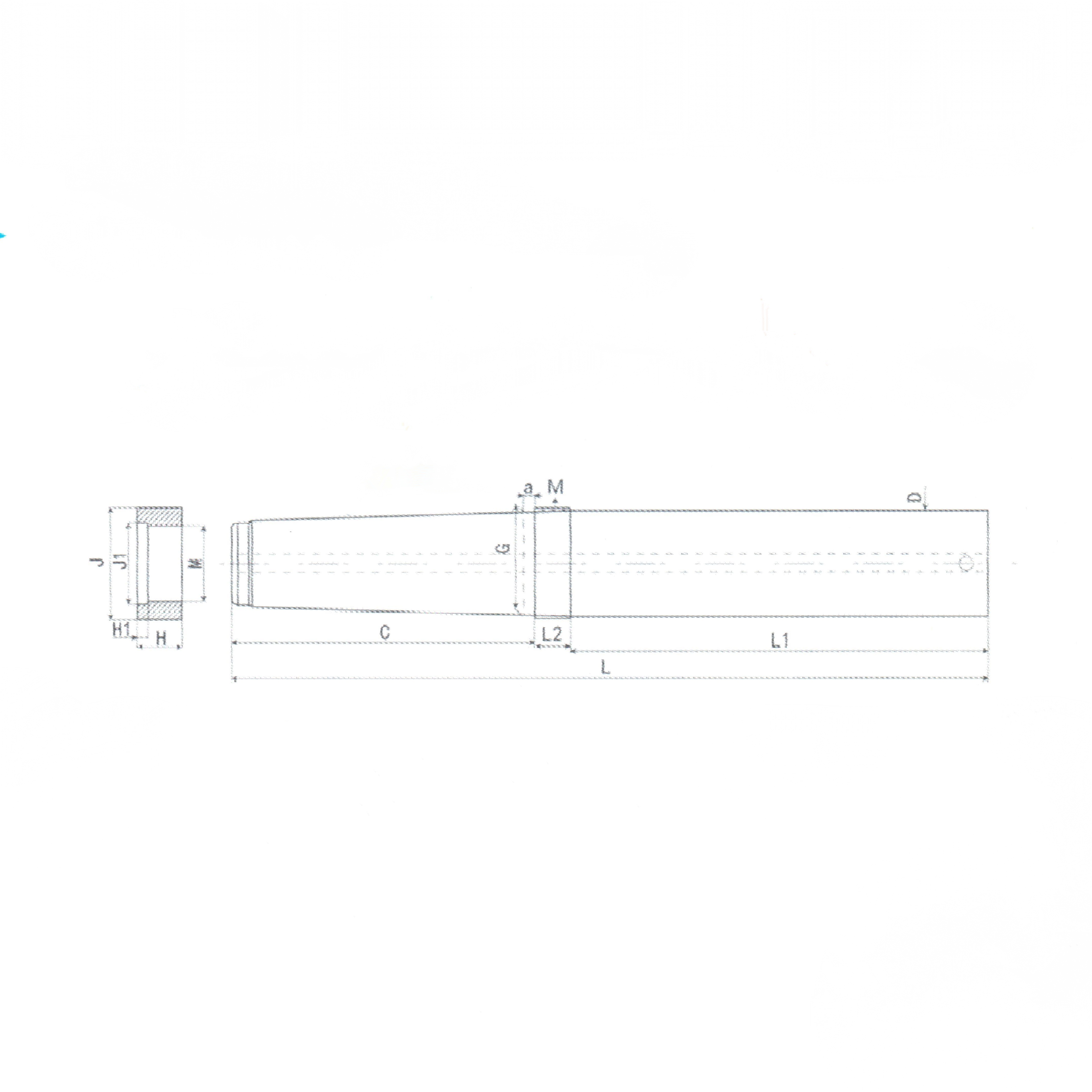

Для идеальной настройки токарных станков необходимо добиться точности ключевых показателей: соосности шпинделя и пиноли задней бабки, параллельности оси шпинделя и направляющих станины, биение шпинделя. Контролировать эти показатели необходимо точным и удобным приспособлением, чем и является Контрольная оправка. Качество изготовления самой оправки достаточно высоко для того, чтобы иметь возможность проверять станки нормальной или повышенной точности. Оправки изготовлены из конструкционной легированной стали 20CrMnTi.  Высокая твердость 55...60 HRC поверхности оправки достигается путем специальной термообработки и  обеспечивает сохранение показателей точности при многократном использовании, а увеличенная оправки расширяет возможности применения. Контрольную оправку, также называемую скалкой, возможно использовать для проверки некоторых показателей точности фрезерных и сверлильных станков, а также другой оснастки с внутренним проверяемым конусом Морзе или другими конусами. Одной стороной оправка устанавливается в проверяемое отверстие с конусом. Другая часть оправки представляет из себя цилиндрическую поверхность. Со стороны цилиндрической части оправка имеет центровочное отверстие.
