Фрезерное приспособление для ТЕХНОРЕАЛ 180х300 (210х400)

Фрезерное приспособление для ТЕХНОРЕАЛ 180х300 (210х400)

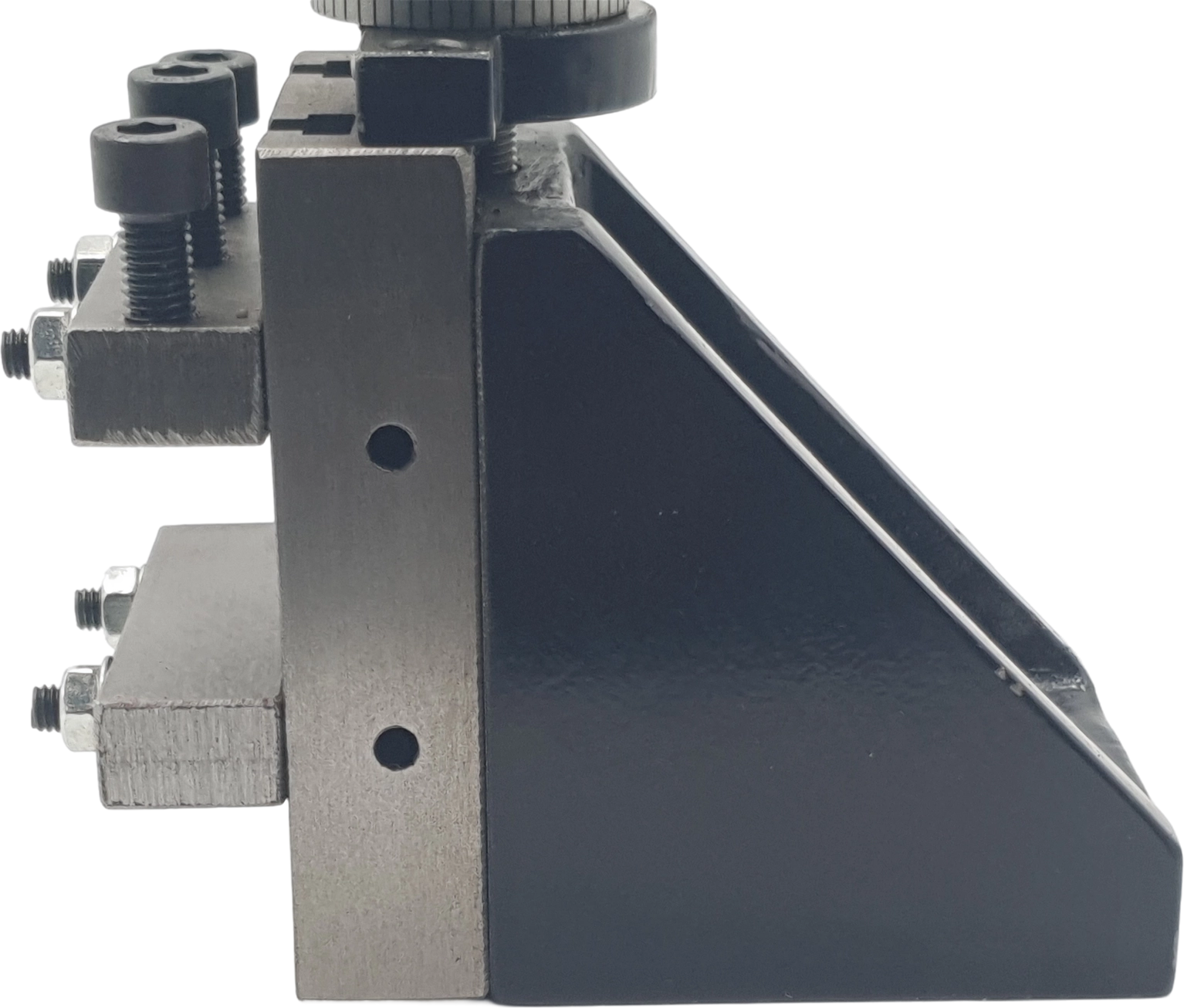

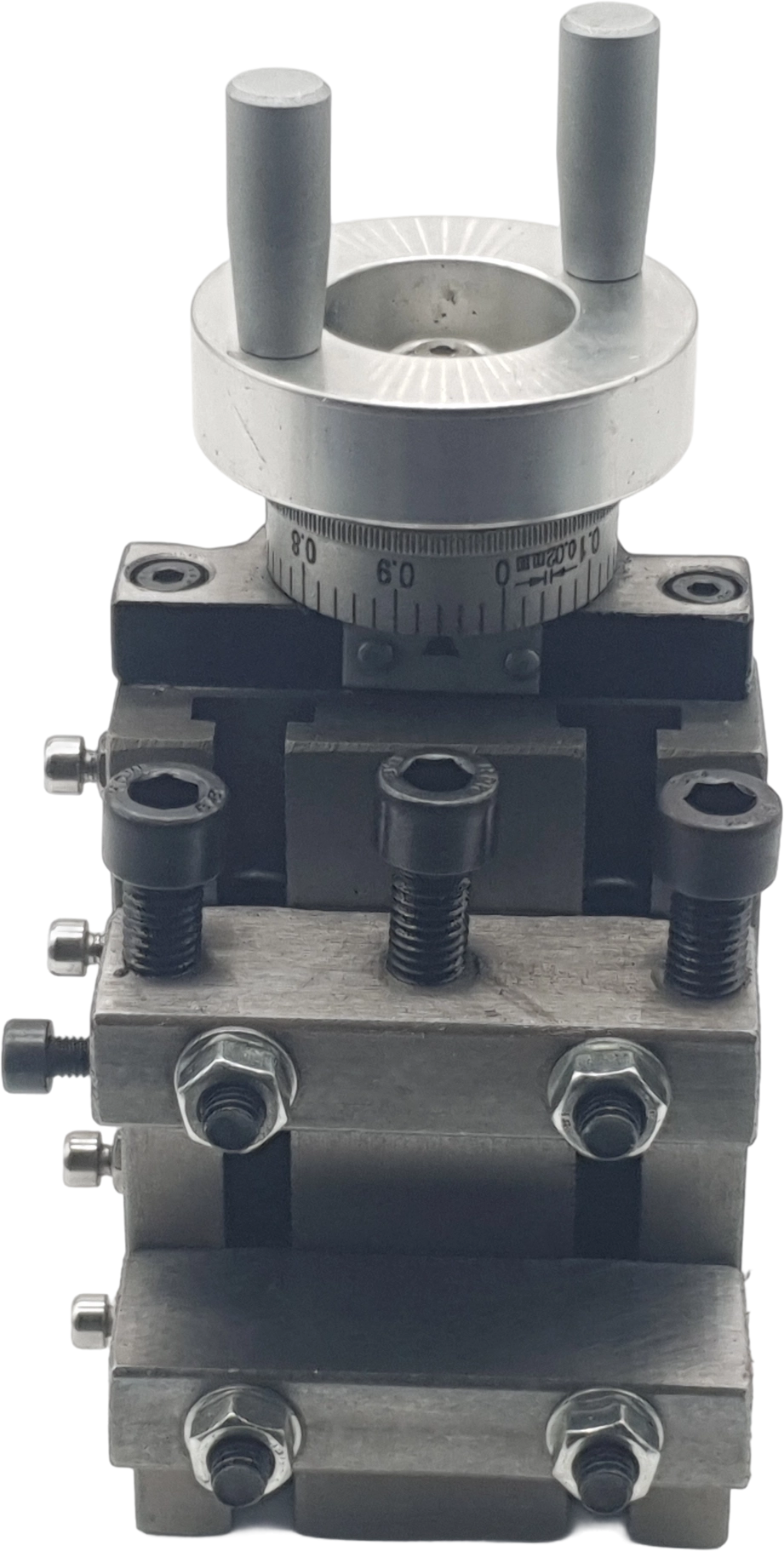

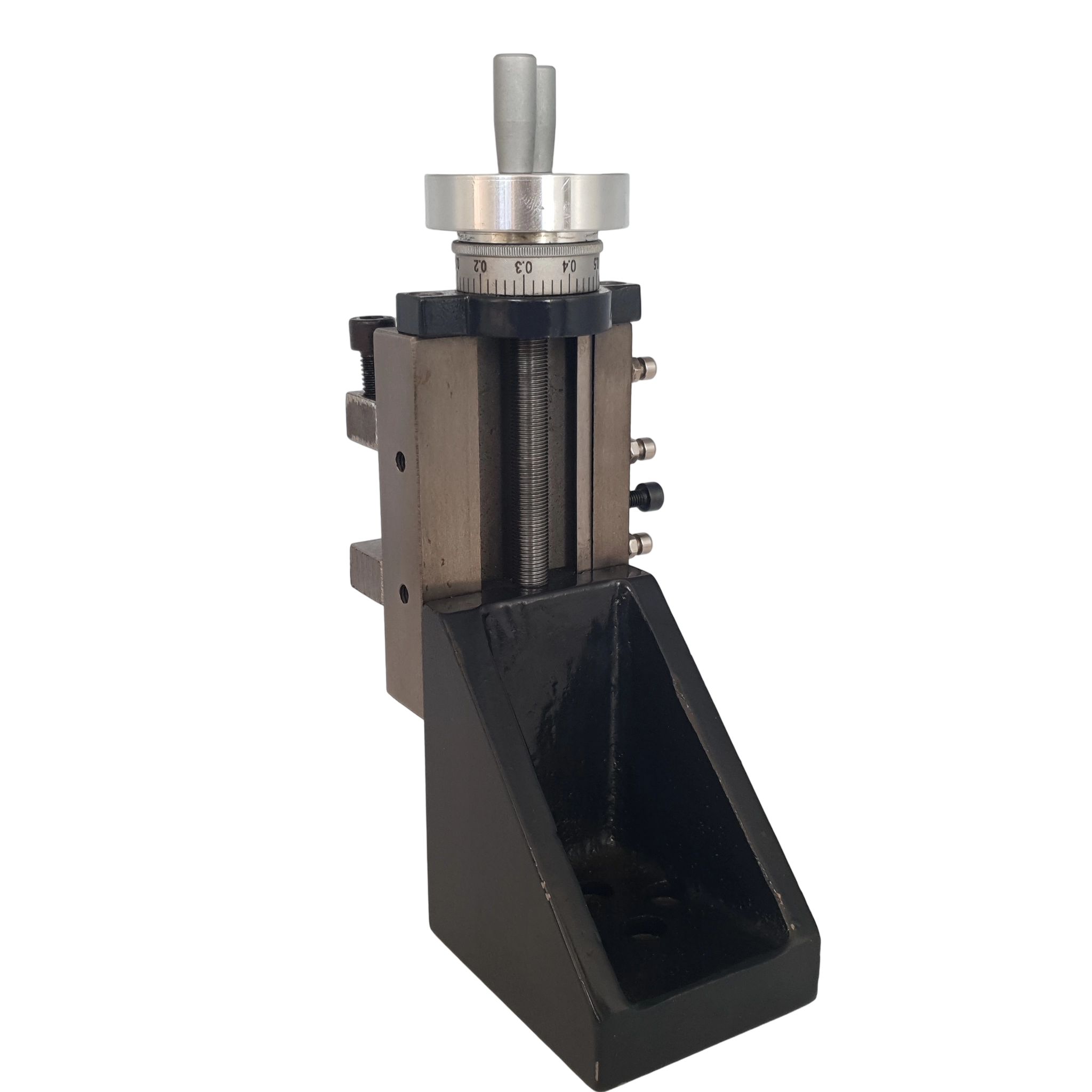

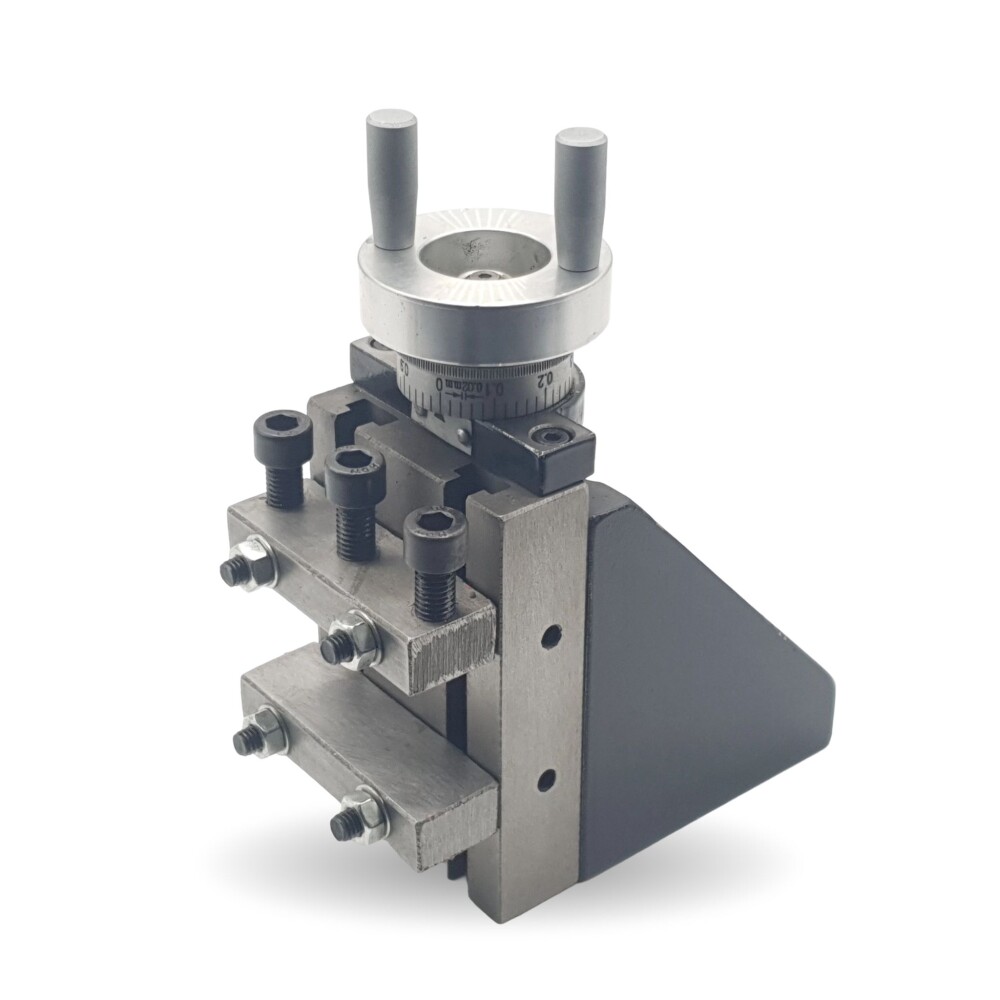

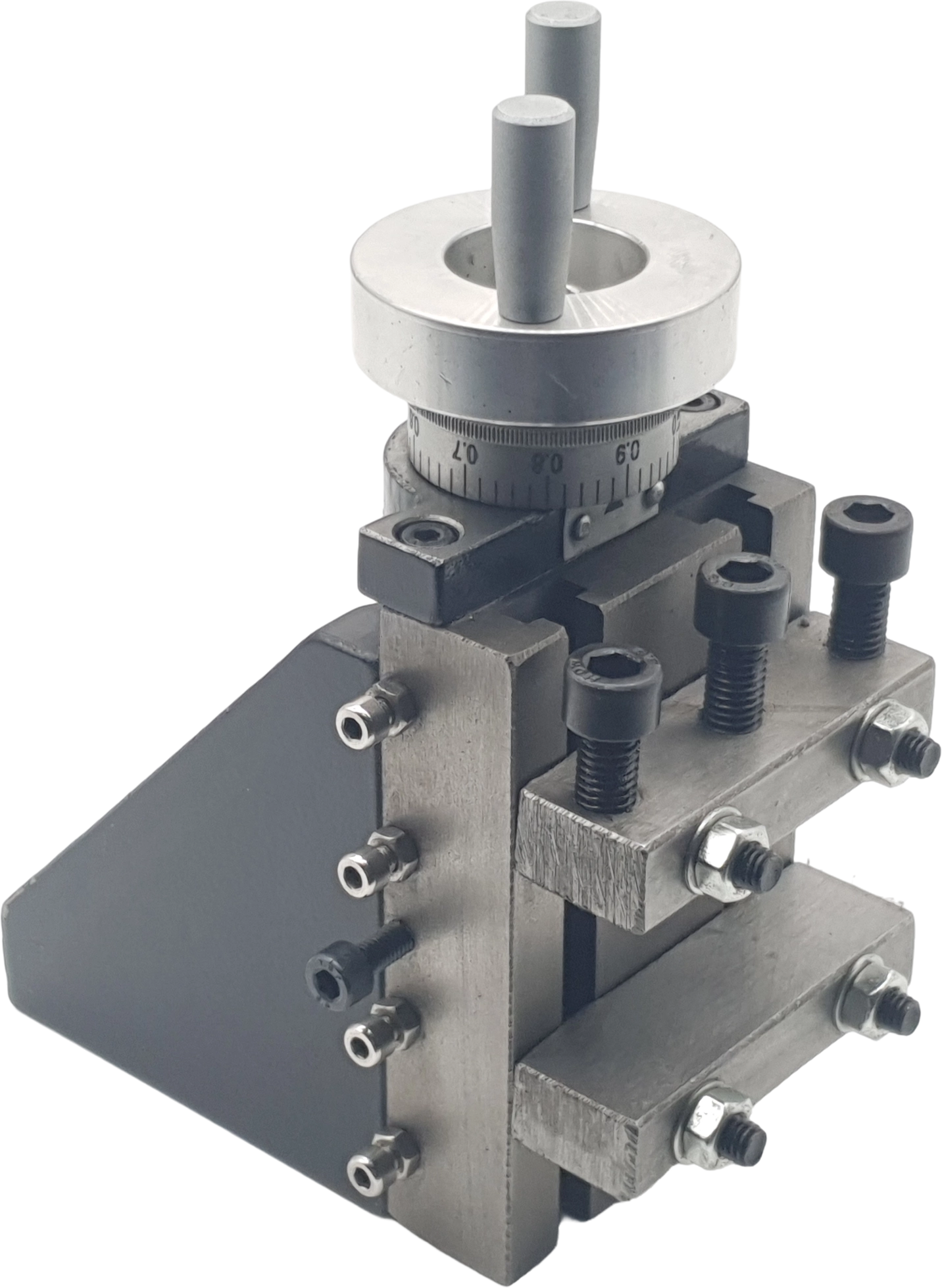

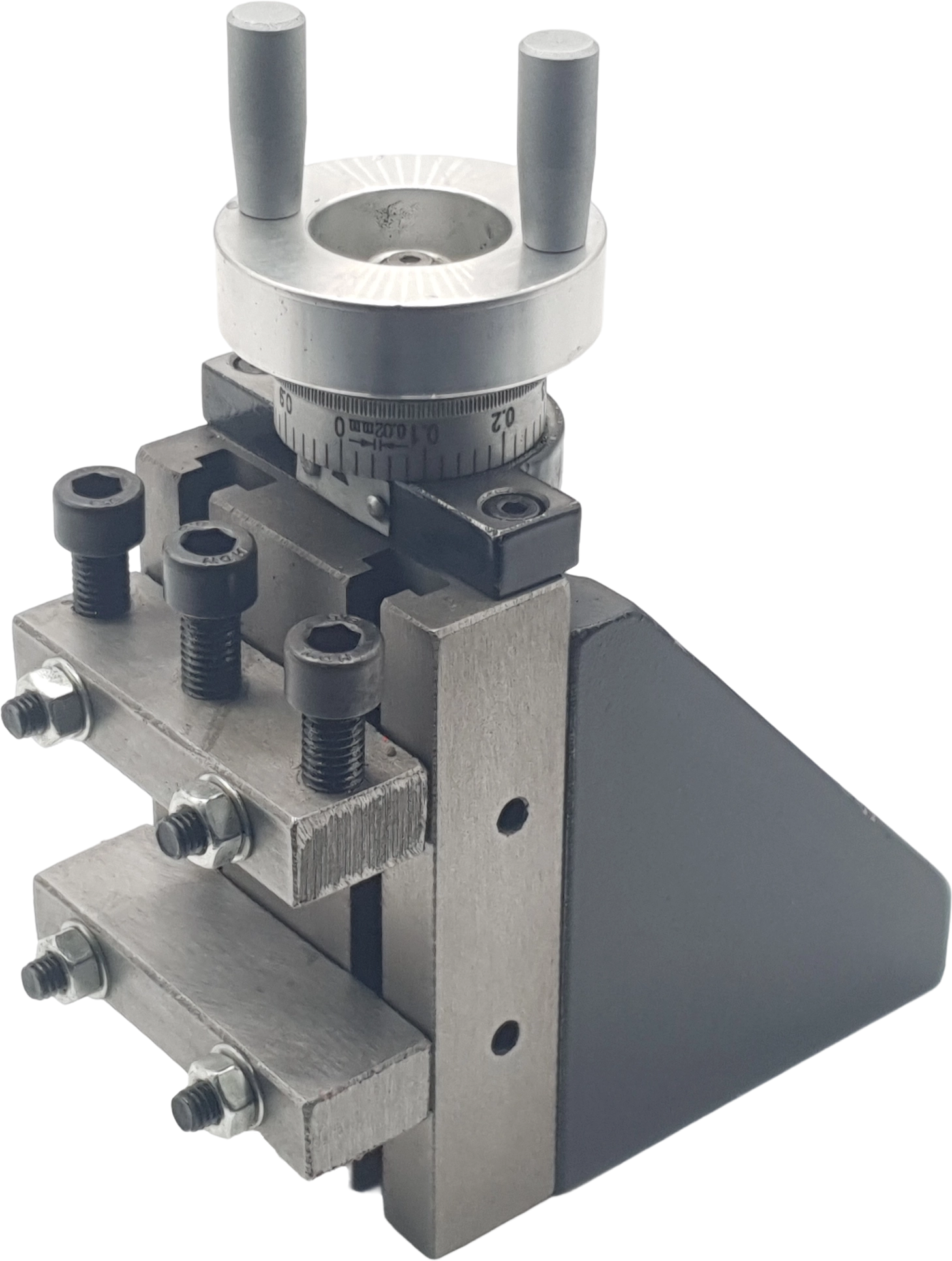

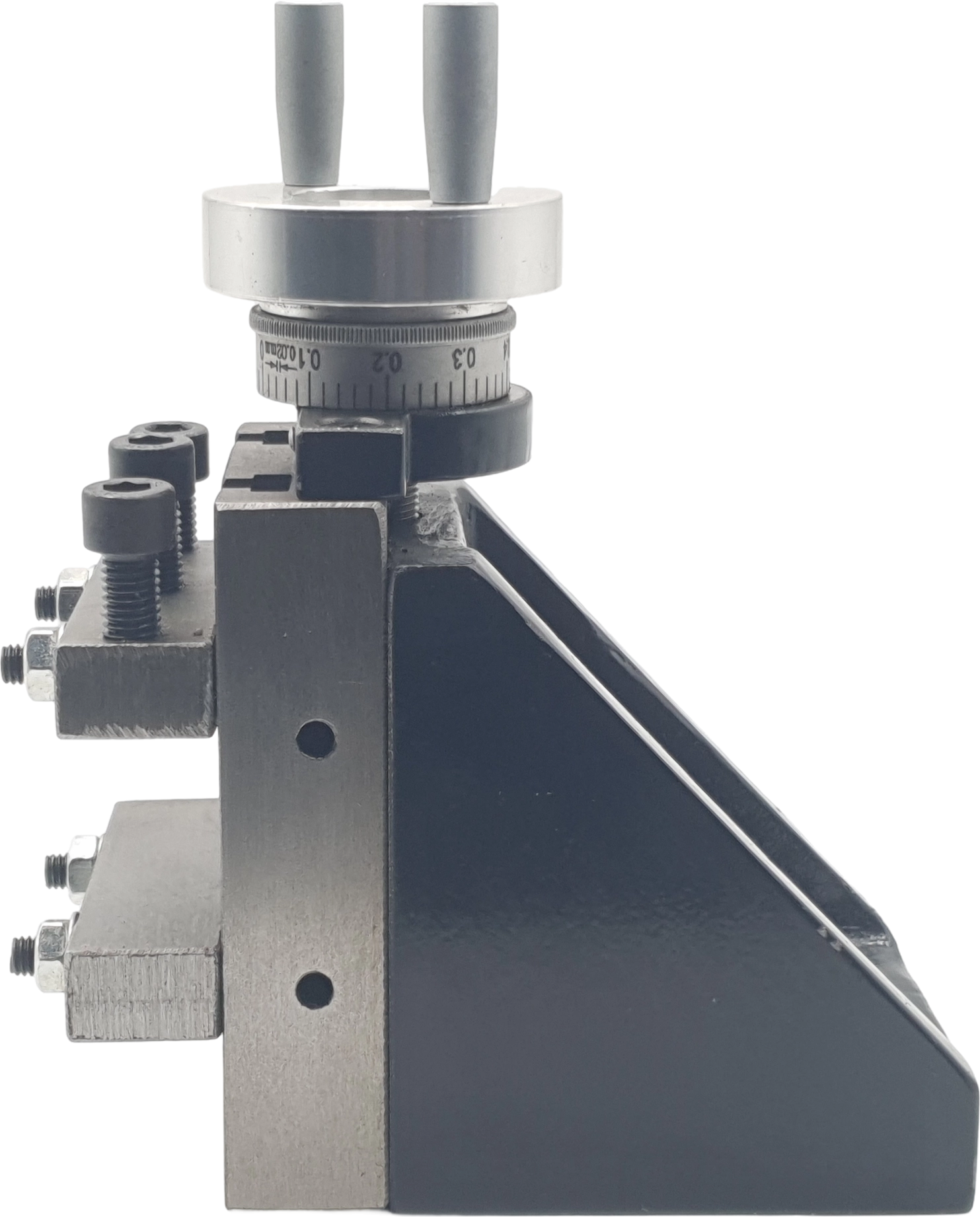

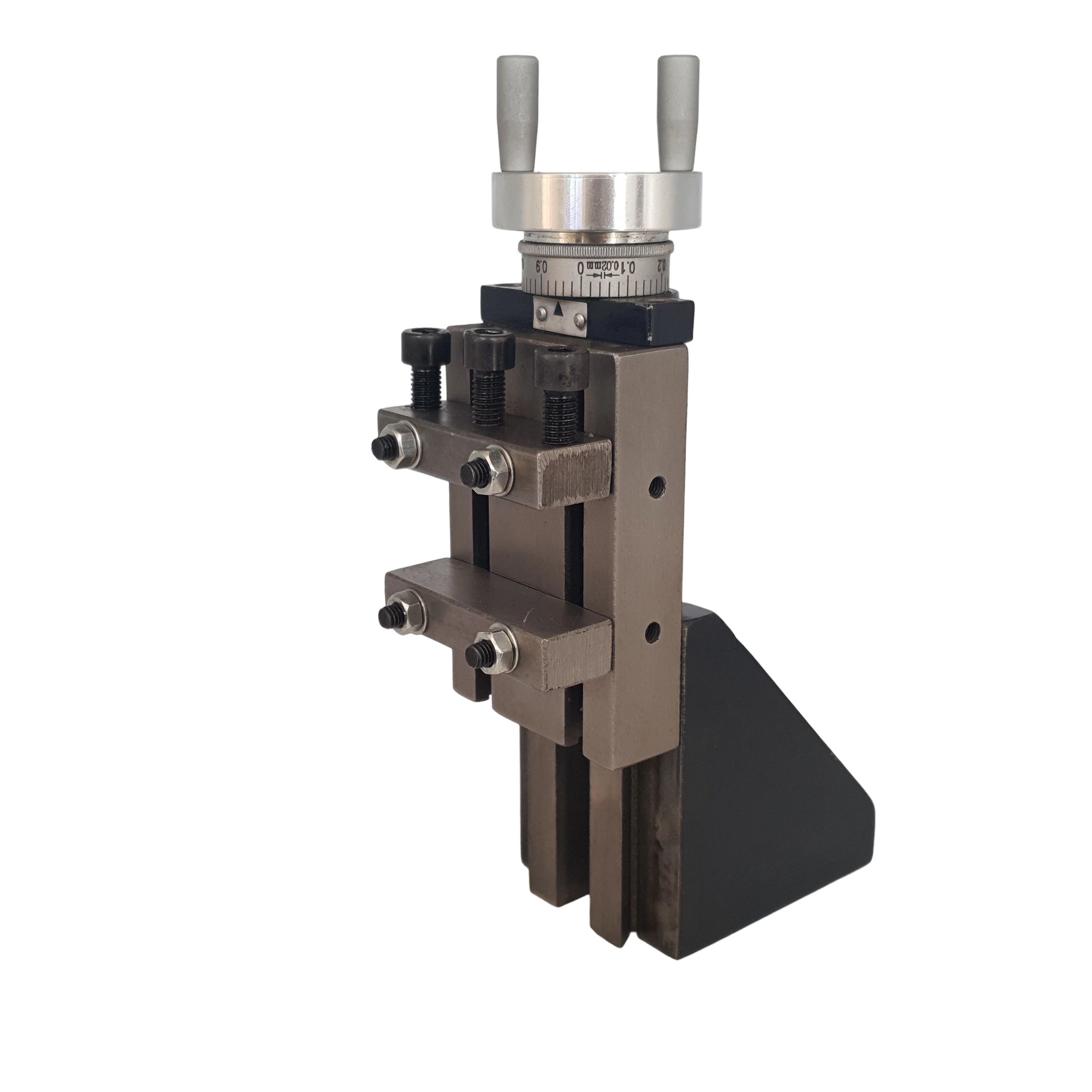

 Универсальное фрезерное приспособление для установки на суппорт токарных станков. Небольшие габариты устройства позволяют применять его даже на малых настольных токарных станках типа ТЕХНОРЕАЛ 180х300, ТЕХНОРЕАЛ 210х400, TL0714, МИКРО, TL140x250, Универсал-3, WM 210 и других.

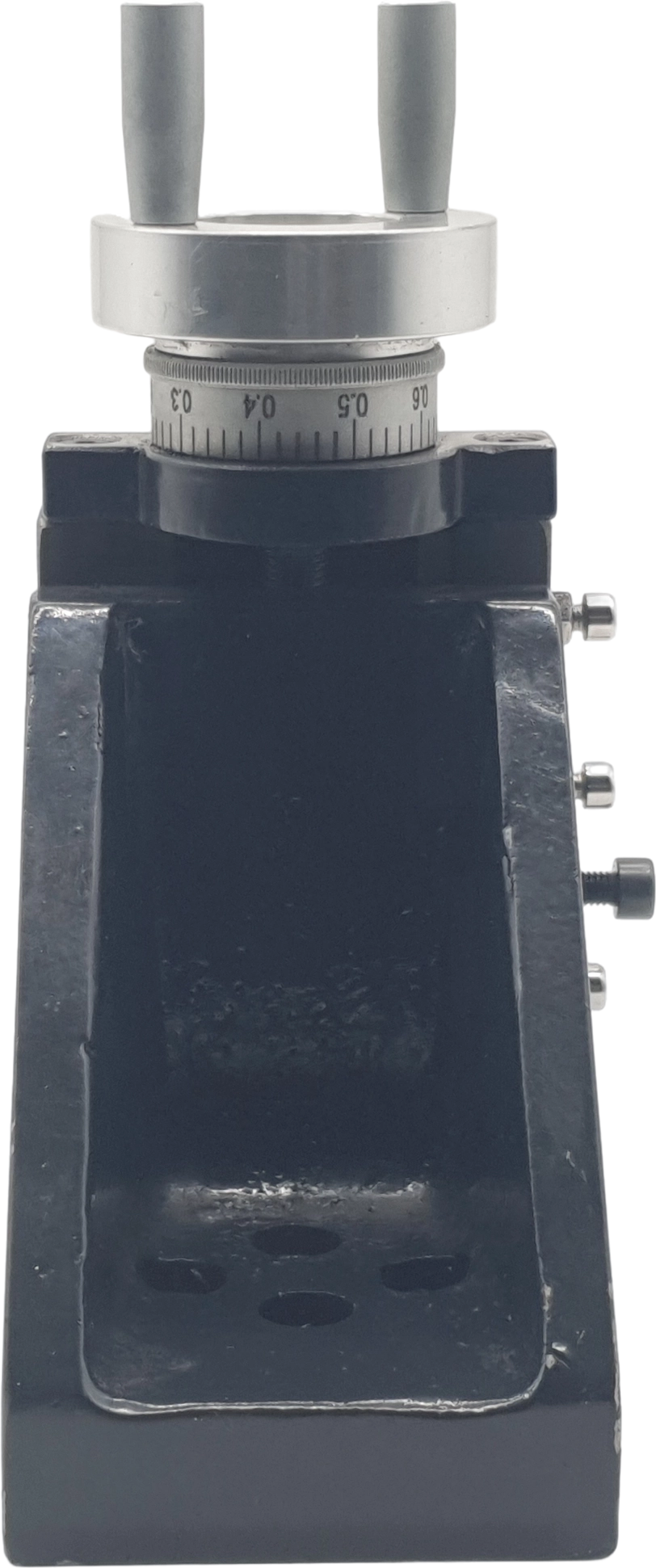

 Опорная плита приспособления уже имеет четыре установочных отверстия, но в зависимости от типа станка и места установки, в плите приспособления можно просверлить дополнительные установочные отверстия в необходимых местах. Рабочий стол приспособления выполнен с двумя Т-пазами (под М6), в которых можно закреплять необходимую оснастку: прижимы, тиски, поворотные столы и прочее. Кроме того, в комплекте поставляются две зажимные планки, перемещающиеся вдоль Т-пазов. Между ними можно установить заготовку, тиски, резец или другую оснастку и инструмент.

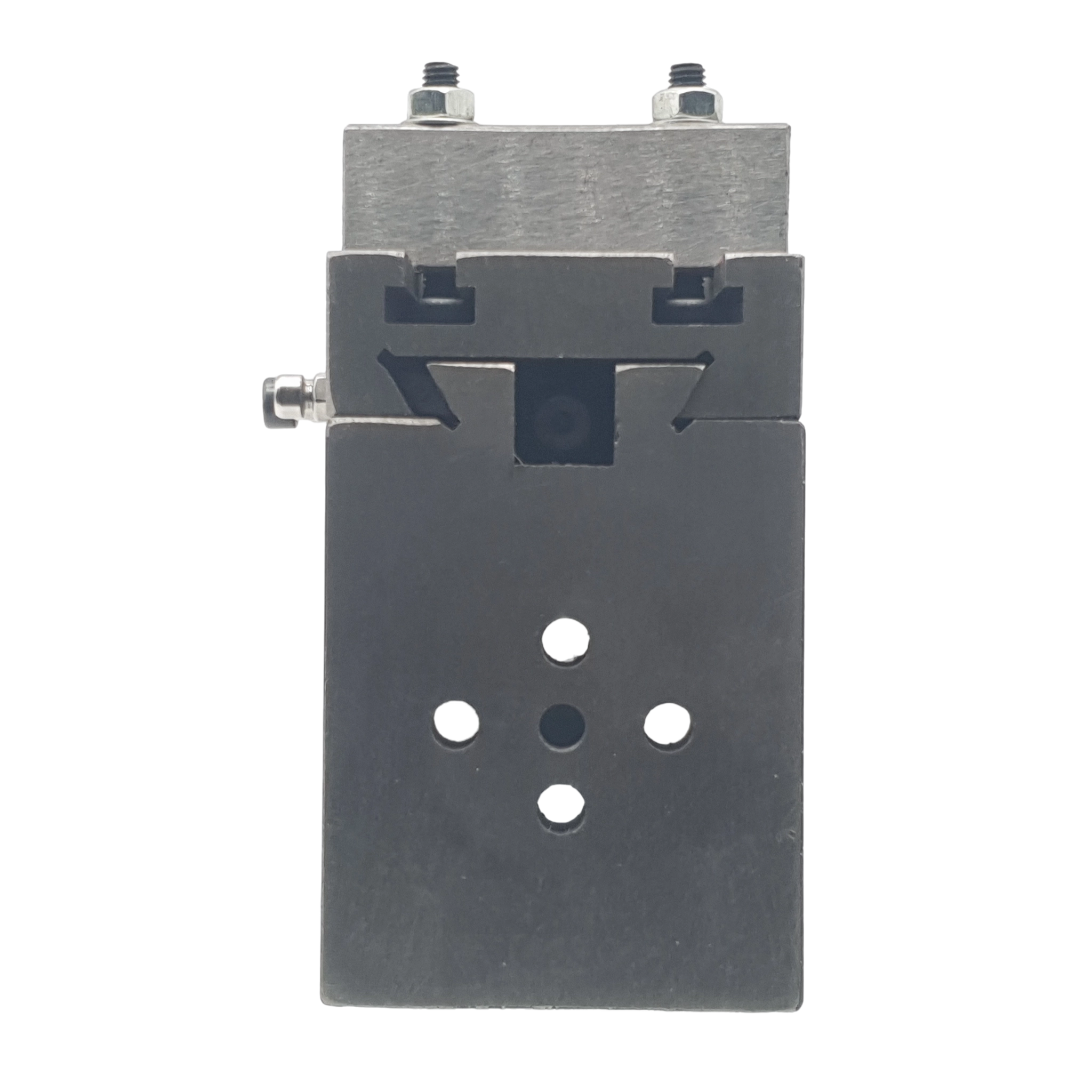

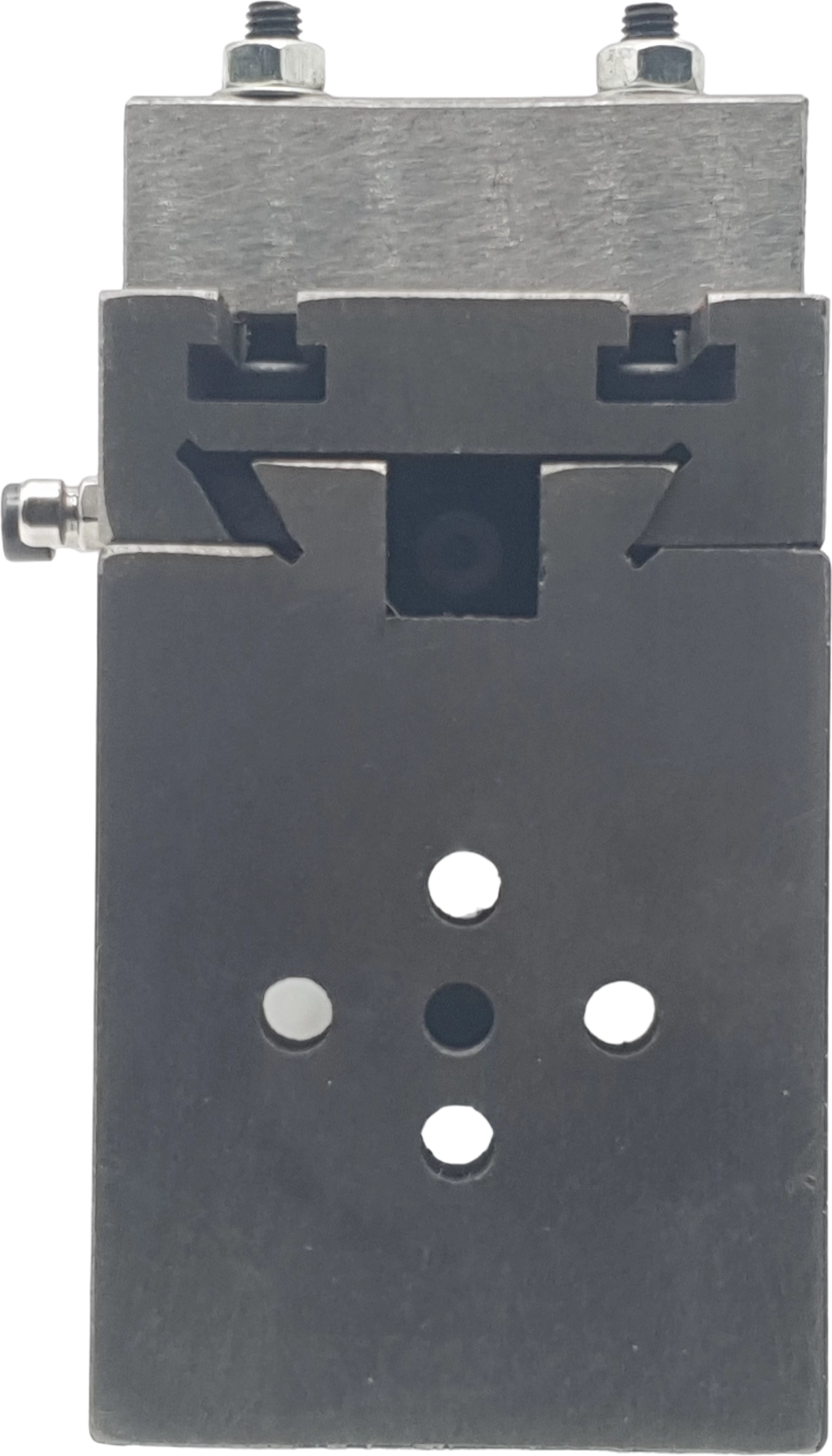

 Фрезерное приспособление изготовлено из чугуна. Перемещение по вертикали осуществляется по направляющим "ласточкин хвост" с прижимной планкой. Маховик перемещения имеет лимб с ценой деления 0,02 мм для контроля подачи. Винт подачи М10 х 1.

Технические характеристики:

Размер стола: 100х65 мм

Размер опорного основания: 80х65 мм

Цена деления лимба: 0,02 мм

Межосевые расстояния крепежных отверстий: 30 мм и 23 мм

 Ход стола по вертикали - 80 мм, из которых 7 мм - опускание стола ниже опорной поверхности.

 Комплект поставки:

• фрезерное приспособление в сборе,
• ручки маховичка,
• перемещаемые зажимные планки - 2 шт.,
• фиксирующие винты М4- 2 шт.

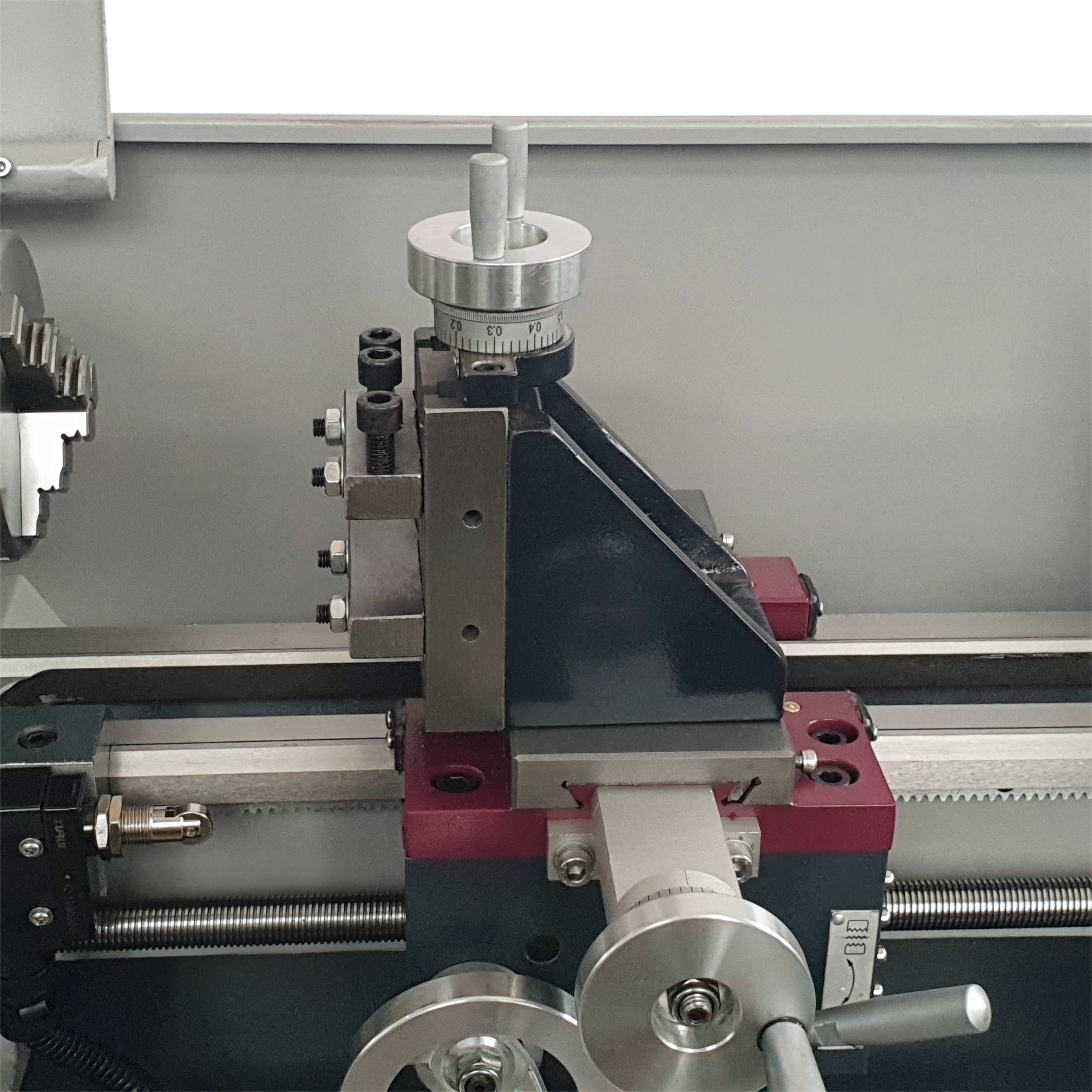

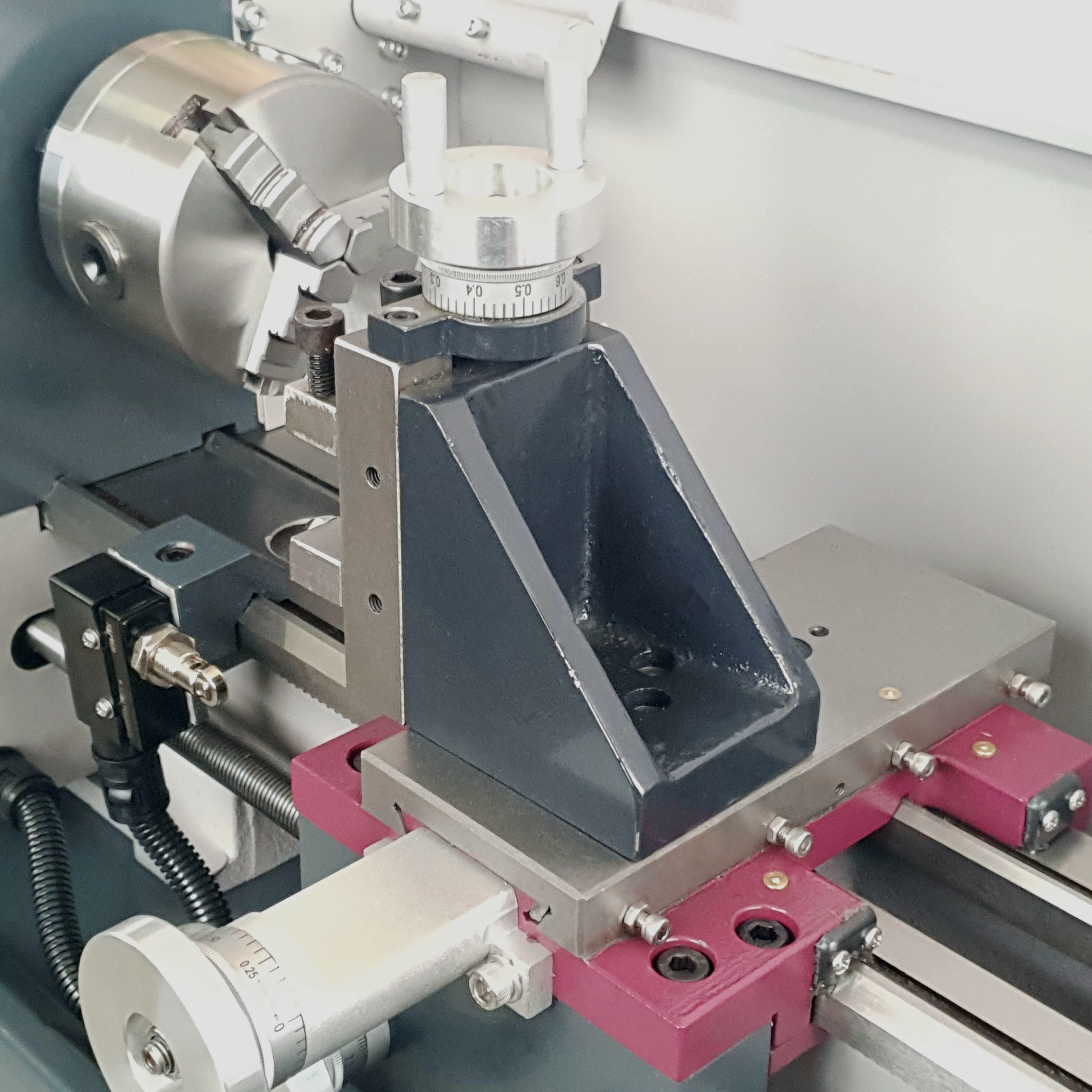

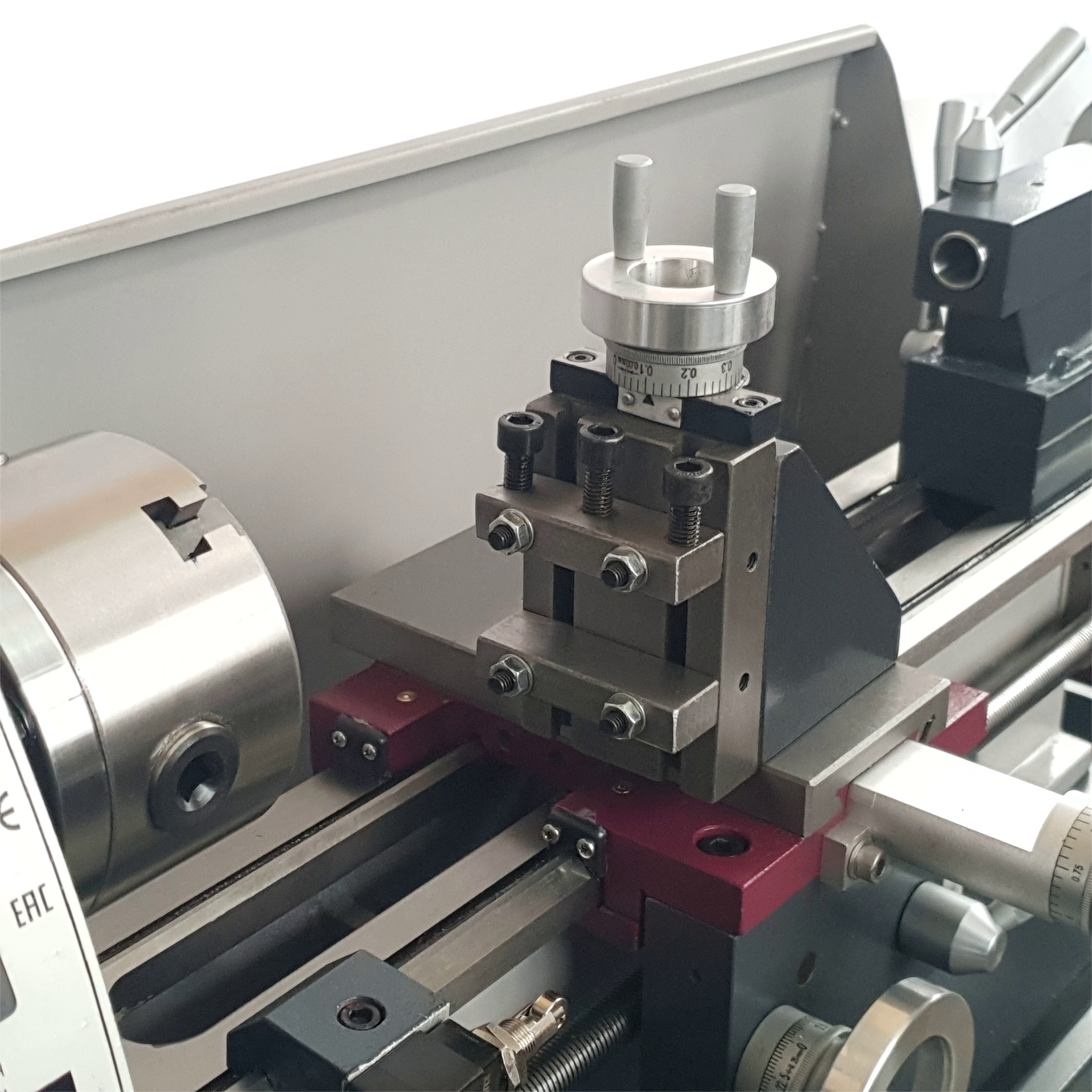

Пример установки приспособления ТЕХНОРЕАЛ 210х400:
