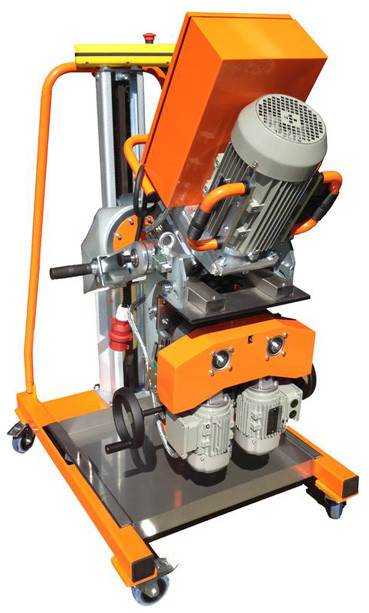

Кромкообрезной станок UZ50 + 3D манипулятор

UZ50 — очень эффективный, уникальный двухсторонний кромкообрезной станок для снятия фаски на заготовках из стали, нержавеющей стали и алюминия. Автоматическая подача, автоматическая регулировка скорости подачи с инвертором, 0-1,2 м/мин Высокоскоростная фрезерная головка с очень износоустойчивыми вставками,

• МАХ ширина снимаемой фаски: 62mm/15 °, 50mm/45 °
• Изменяемый угол наклона 15-60 ° без замены каких-либо деталей
• Толщина обрабатываемого материала 7 — 70 (60) мм
• Уникальный 3D манипулятор — манипулятор обеспечивает простой быстрый поворот UZ50 на 180° для создания двухсторонних конических фасок, что обеспечивает значительную экономию рабочего времени.
• Уникальная система крепления (Quick System) позволяет осуществлять монтаж и демонтаж станка UZ50 в течение нескольких секунд без использования каких-либо инструментов
• Кромкообрезной станок UZ 50, «плавает» на МАНИПУЛЯТОР 3D и компенсирует неровности пола.
• Манипулятор 3D позволяет легко изменять высоту расположения станка относительно заготовки.
• Движение станка обеспечивается массивными колесами установлен на каретке
• Возможность снимать фаски с манипулятором 3D или без
• Возможность использовать манипулятор 3D, как стационарные станции
• Электрическая схема заключена в ящик защищенный от пыли и оснащен всеми необходимыми устройствами безопасности.
• CE декларация о соответствии.

Технические данные

1. угол наклона α макс. ширины скоса (P)
2. 15-60 ° бесступенчато
3. 15 ° 62 мм (рекомендуется в 3 шага)
4. 20 ° 62 мм (рекомендуется в 4 этапа)
5. 25 ° 56 мм (рекомендуется в 4 этапа)
6. 30 ° 52 мм (рекомендуется в 5 шагов)
7. 35 ° 51 мм (рекомендуется в 5 шагов)
8. 40 ° 51 мм (рекомендуется в 5 шагов)
9. 45 ° 50 мм (рекомендуется в 5 шагов)
10. 50 ° 51 мм (рекомендуется в 5 шагов)
11. 55 ° 51 мм (рекомендуется в 5 шагов)
12. 60 ° 52 мм (рекомендуется в 5 шагов)

Технические характеристики

• Станок предназначен для снятия фаски с заготовок из углеродистой стали, нержавеющей стали и алюминия
• Толщина материала от 7 до 70 мм (60 мм)
• Минимальный размер материала 200 х 100 мм
• Максимальный размер материала неограниченное
• Двигатель фрезерной головки: мощность 4 000 W/400V/3phases/50Hz
• Скорость резания 182,92 м / мин, фрезерные головы 85 мм с 5 вставками
• Двигатель автоматической подачи: 2 двигателя мощность 120W/400V/3phases/50Hz
• Автоматическую регулировку скорости подачи с инвертором 0-1,2 м / мин, регулируемый в зависимости от вида материала
• Масса машины, UZ 50 + Манипулятор 3D: 175 кг
