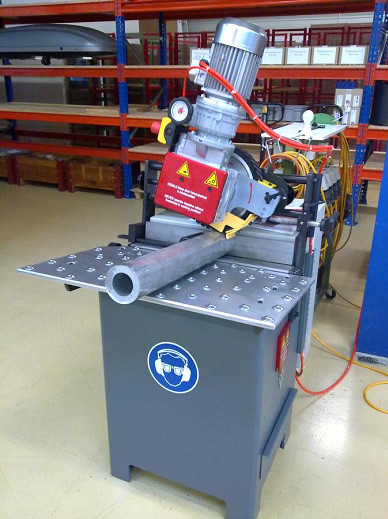

Стационарный кромкообрезной станок UZ20

Мощный, стационарный кромкофрезерный станок для рационального снятия фаски с плоской стали, плит и профильного материала.

Для всех марок углеродистой стали, чугуна, алюминия и сплавов легких металлов, цветных металлов и для всех обрабатываемых резанием материалов.

Подача позволяет обрабатывать кромки без закрепления заготовки.

Поворотный фрезерный шпиндель позволяет плавно регулировать угол фрезеровки в диапазоне от 30 до 60°.

С помощью UZ 20 можно достичь максимальной ширины фаски 18 мм при угле 45°.

Возможность настройки непрерывной подачи.

Опционально: Вспомогательный направляющий стол для обработки круглых труб, труб с квадратным и прямоугольным профилем.

Для массивного постоянного использования.

Очень качественная поверхность, чистая фаска.

Очень выгодное соотношение цены и мощности.

Технические характеристики

Рабочий диапазон:

• макс. ширина фаски (B) 25 мм при угле фаски 30°
• 18 мм при угле фаски 45°
• 15 мм при угле фаски 60°
• Угол фаски: 30°- 60° плавно
• (по отношению к горизонтали)

Макс длина рабочего стола:

• 1000 — 1500 мм
• (без входного стола)
• (с входным и выходным столом) 1500 — 3000 мм в зависимости от веса

Ширина заготовки: 400 — 600 мм

Толщина заготовки: 3 — 40 мм

Круглые трубы: мин. 30 мм, макс. 220 мм

Трубы с квадр./прямоуг. профилем: мин. 30 мм, макс. 210 мм

Угловая сталь: от 50 x 50 мм

Цветные металлы: 3 — 60 мм (максимальная ширина фаски 22 мм)

Мощность фрезерной головки/ 3 кВт электродвигателя

Напряжение: 380 В, 50 Гц (60 Гц) 3 фазы

Количество оборотов: 2890 мин-1

Электродвигатель подачи (Siemens):

• Мощность: 0,25 кВт / 860 мин-1
• Автоматическая подача: только для плоской стали, мин. 50 мм ширина заготовки
• Колесо подачи, обрезиненное: 235 мм ? x 40 мм ширина
• Обороты коробки передач, 1 — 4,5 мин-1 (737 — 3316 мм/минуту)
• регулируемые соответствует подаче от прибл. 0,7 до 3,3 метра)
• панель управления: поворотная
• Фрезерная головка: ? 100 мм
• 7 заменяемых восьмигранных режущих пластинок

Размеры:

• Рабочая высота стола: 900 мм
• Опорный стол: 740 x 380 мм
• Входной/выходной стол: 1000 x 400 мм
• Ширина x глубина 940 мм x 1.150 мм
• Высота, с пультом управления 1.570 мм
• Общая ширина с входным 3000 мм и выходным столом
• Вес станка 360 кг
• Вес входного и выходного стола: ? 35 кг

Направляющий стол с поперечным

1. упором для: круглые трубы, трубы с квадратным и прямоугольным профилем, 14 кг
2. Уровень шума при работе вхолостую 70 дБ (A) при средней нагрузке 90 дБ (A)
3. при средней нагрузке 90 дБ (A)

Объем поставки

Кромкофрезерный станок UZ-20 готовый к использованию

1 комплект инструментов

1 руководство по эксплуатации.
