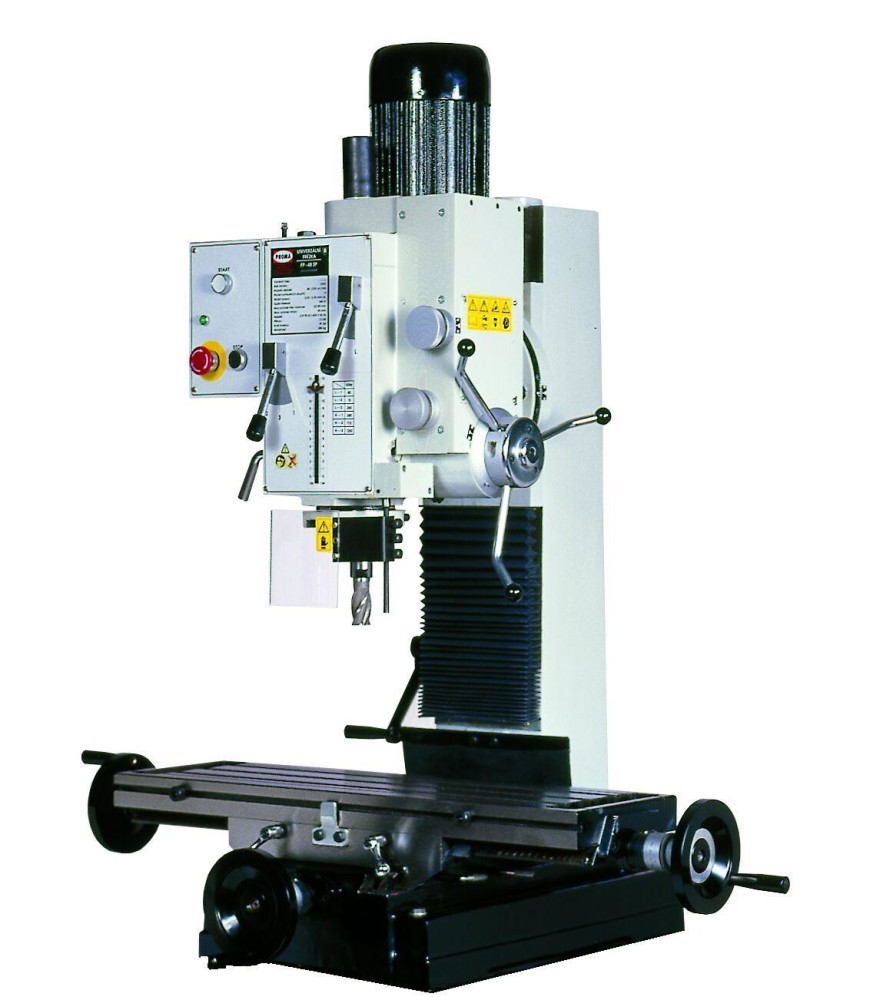

Вертикально-фрезерный станок FP-48SP

Вертикально-фрезерный станок FP-48SP предназначен для обработки деталей или корпусов из различных материалов в условиях мелкосерийного производства, а так же в ремонтных мастерских.

В данной модели предусмотрена тонкая подача шпинделя и регулировка глубины сверления. На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции обработки осевым режущим инструментом.

Основные узлы и детали оборудования

1. Электродвигатель главного привода.
2. Фрезерная головка с коробкой передач.
3. Пульт управления.
4. Ручка переключения диапазона скоростей шпинделя.
5. Ручка переключения скорости вращения шпинделя.
6. Шпиндель.
7. Ручка зажима подачи шпинделя.
8. Защитный экран.
9. Стол.
10. Маховик ручной поперечной подачи стола.
11. Маховик ручной продольной подачи.
12. Ручка перемещения фрезерной головки.
13. Ручка подачи шпинделя.
14. Маховичок микроподачи шпинделя.
15. Маховичок выбора скорости подачи шпинделя.
16. Стойка станка.
17. Основание.

Корпусные детали станка FP – 48 SP, стол 9 и основание 17 изготовлены из чугуна, что придаёт станку жёсткость и устойчивость к вибрациям. Главный привод фрезерного станка обеспечивается асинхронным двигателем 1, который соединён с коробкой передач. Фрезерная головка 2 с коробкой передач сконструирована так, что может наклоняться вправо и влево, на стойке фрезерного станка, для работы шпинделя под углом. Стойка фрезерного станка установлена на основании 17, составной частью которого является крестообразный подвижный стол. Продольная подача стола производится вручную с помощью моховика 11. Поперечная подача стола производится вручную с помощью маховика 10.

Дополнительная информация

Внимание! Перед первым включением станка на нём должны быть проведены пусконаладочные работы. Станок должен быть подключён к трёхфазной электрической сети с напряжением 380 В.

Ручками 2 и 3 переключения скорости вращения шпинделя выберите самые низкие обороты. Переключателем режимов работы станка выберите режим сверления. Кнопкой 3 (См. рис. ниже) включения вращения шпинделя по часовой стрелке в режиме сверления включите станок, в случае, если нет посторонних звуков, постепенно увеличивайте обороты шпинделя. Установив максимальные обороты шпинделя, оставьте работать станок без нагрузки в течение 15 минут.

Внимание! Не переключайте скорость вращения шпинделя до полной его остановки!

В случае возникновения каких-либо проблем свяжитесь с сервисной службой компании «ПРОМА» для получения консультаций или для заказа технического обслуживания вашего оборудования.

1. Тумблер переключения режимов работы станка (Сверление / нарезание резьбы).
2. Кнопка включения вращения шпинделя против часовой стрелки в режиме сверления.
3. Кнопка включения вращения шпинделя по часовой стрелке в режиме сверления.
4. Кнопка выключения вращения шпинделя в режиме сверления.
5. Кнопка включения вращения шпинделя против часовой стрелки в режиме сверления.
6. Кнопка включения вращения шпинделя по часовой стрелке в режиме сверления.
7. Кнопка выключения вращения шпинделя в режиме сверления.
8. Кнопка аварийного выключения станка.
9. Индикаторная лампа наличия напряжения на станке.
