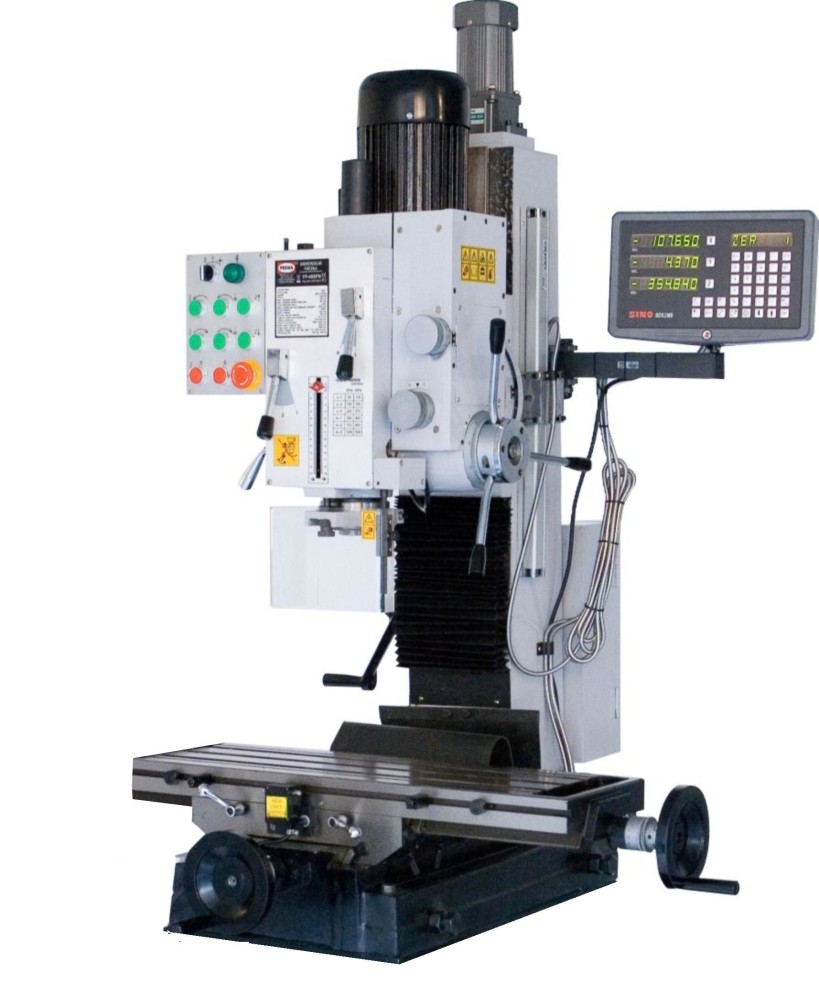

Вертикально-фрезерный станок FP-48SPN с цифровым измерением

421 659 ₽

Бренд
PROMA
Артикул
25014001
Код товара

Вертикально-фрезерный станок FР-48SPN используется для обработки деталей, выполненных из черных и цветных металлов, а также корпусов, в ремонтных мастерских, на мелком и крупном серийном производстве.

На этой модели можно выполнять такие виды работ:

  1. обработку осевым режущим инструментом;
  2. сверление;
  3. нарезку резьбы - внутренней и внешней;
  4. фрезерование.

Станок обеспечивает точную подачу сверла, регулировку скоростей. Комфортная работа обеспечивается цифровым управлением.

Особенности вертикально-фрезерного станка

Сделать производство более эффективным этот станок может благодаря:

  1. Удобному управлению шпинделем станка;
  2. Возможности выбирать оптимальную из шести возможных скоростей;
  3. Цифровым дисплеям, которые позволяют контролировать работу;
  4. Возможности выполнять фигурную проточку;
  5. Широкому опорному основанию, которое делает станок устойчивым;
  6. Чугунному столу и корпусным деталям, устойчивости к вибрации.

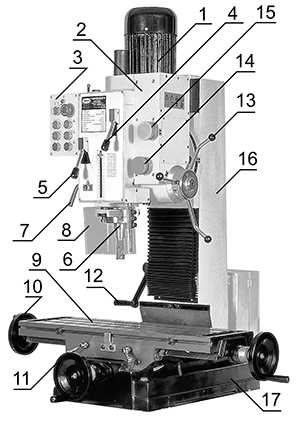

Основные узлы и детали оборудованияfp 48spn

  1. Электродвигатель главного привода.
  2. Фрезерная головка с коробкой передач.
  3. Пульт управления.
  4. Ручка переключения диапазона скоростей шпинделя.
  5. Ручка переключения скорости вращения шпинделя.
  6. Шпиндель.
  7. Ручка зажима подачи шпинделя.
  8. Защитный экран.
  9. Стол.
  10. Маховик ручной поперечной подачи стола.
  11. Маховик ручной продольной подачи.
  12. Ручка перемещения фрезерной головки.
  13. Ручка подачи шпинделя.
  14. Маховичок микроподачи шпинделя.
  15. Маховичок выбора скорости подачи шпинделя.
  16. Стойка станка.
  17. Основание.

Корпусные детали станка FP – 48 SP, стол 9 и основание 17 изготовлены из чугуна, что придаёт станку жёсткость и устойчивость к вибрациям. Главный привод фрезерного станка обеспечивается асинхронным двигателем 1, который соединён с коробкой передач. Фрезерная головка 2 с коробкой передач сконструирована так, что может наклоняться вправо и влево, на стойке фрезерного станка, для работы шпинделя под углом. Стойка фрезерного станка установлена на основании 17, составной частью которого является крестообразный подвижный стол. Продольная подача стола производится вручную с помощью моховика 11. Поперечная подача стола производится вручную с помощью моховика 10.

Дополнительная информация

Внимание! Перед первым включением станка на нём должны быть проведены пусконаладочные работы. Станок должен быть подключён к трёхфазной электрической сети с напряжением 380 В.

Ручками 2 и 3 переключения скорости вращения шпинделя выберите самые низкие обороты. Переключателем режимов работы станка выберите режим сверления. Кнопкой 3 (См. рис. ниже) включения вращения шпинделя по часовой стрелке в режиме сверления включите станок, в случае, если нет посторонних звуков, постепенно увеличивайте обороты шпинделя. Установив максимальные обороты шпинделя, оставьте работать станок без нагрузки в течение 15 минут.

Внимание! Не переключайте скорость вращения шпинделя до полной его остановки!

fp 48spn 2

В случае возникновения каких-либо проблем свяжитесь с сервисной службой компании «ПРОМА» для получения консультаций или для заказа технического обслуживания вашего оборудования.

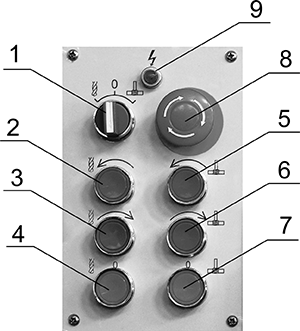

  1. Тумблер переключения режимов работы станка (Сверление / нарезание резьбы).fp 48spn 3
  2. Кнопка включения вращения шпинделя против часовой стрелки в режиме сверления.
  3. Кнопка включения вращения шпинделя по часовой стрелке в режиме сверления.
  4. Кнопка выключения вращения шпинделя в режиме сверления.
  5. Кнопка включения вращения шпинделя против часовой стрелки в режиме сверления.
  6. Кнопка включения вращения шпинделя по часовой стрелке в режиме сверления.
  7. Кнопка выключения вращения шпинделя в режиме сверления.
  8. Кнопка аварийного выключения станка.
  9. Индикаторная лампа наличия напряжения на станке.

Заказать вертикально-фрезерные станки вы можете в режиме онлайн на нашем официальном сайте.

Технические характеристики

ХарактеристикаЗначение
Напряжение 400В
Потребляемая мощность 1500Вт
Макс. диаметр сверления 45мм
Диапазон оборотов шпинделя 80-1250 об/мин (6ст.)
Угол наклона фрезерной головки ±90 градусов
Размер стола 800х240мм
Размер основания 400х635мм
Общая высота 1400мм
Конус шпинделя Мк4
Поперечный ход стола 205мм
Продольный ход стола 585мм
Ход шпинделя 130мм
Вылет шпинделя 260мм
Макс. расстояние от шпинделя до стола 425мм
Одно деление нониуса – продольный ход 0,02мм
Одно деление нониуса – поперечный ход 0,02мм
Одно деление нониуса – тонкая подача шпинделя 0,02мм
Т-образный паз стола 16мм
Масса 310кг

Комплектация

НаименованиеКоличество
Оправка для патрона MK 4 В18 1шт
Патрон сверлильный 3-16 В18 1шт
Ручка вертикального перемещения шпиндельной головки 1шт
Штурвал подачи стола 3шт.
Штурвал тонкой подачи шпинделя 1шт.
Ручка для штурвала перемещения стола 3шт.
Ручки для перемещения пиноли шпинделя 3шт.
Ручка для штурвала тонкой подачи шпинделя 1шт.
Штанга М12 для крепления инструмента 1шт.
Соединительный кабель с разъёмом 1шт.
Защитный экран 1шт.
Инструмент:
Ключ сверлильного патрона 1шт.
Ключ торцевой шестигранный 6, 5мм 2 шт.
Ключ рожковый 22 Х 24 1шт.
Клин для снятия инструмента 1 шт.
Отвёртка 1 шт.
Инструкция по эксплуатации

Видеопрезентация

Происхождение

Страна
Россия
Бренд
PROMA

Размеры

Вес нетто
--- кг
Вес брутто
--- кг
Объем
--- л
Длина
--- см
Ширина
--- см
Высота
--- см
