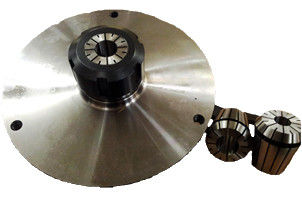

Цанги. Цанговый патрон для SPF

Для зажимания инструмента или деталей в форме цилиндра (например фрезы с цилиндрическим хвостовиком) в различных станках (фрезерных, сверлильных, токарных и других) применяют цанги. Они устанавливаются в специальный цанговый патрон, который может быть как частью станка, так и самостоятельной съемной деталью.

Цанга представляет собой резную втулку. Принцип работы с ней следующий. Инструмент или его цилиндрическая часть сжимается в цанговом патроне в направлении по радиусу. Сжимание происходит под воздействием специальной гайки на цангу, передаваемое усилие перемещает цангу в отверстии патрона. Извлекается инструмент после разжатия зажимной цанги посредством откручивания гайки.

Зажимные цанги классифицируются для цанговых патронов по стандарту ER. Различают цанги ER 16, 25, 32, 40, 50. В свою очередь эти цанги подразделяются на стандартные и высокоточные. Они различаются между собой размерами и допусками на биение. Существуют цанги не только для цилиндрических инструментов, но и для деталей в форме квадрата и шестигранника. В частности, цанги с квадратным пазом используются для зажима метчиков (инструментов для нарезания внутренней резьбы). Также для зажима этого инструмента применяют цанги, которые обеспечивают осевую компенсацию, что дает возможность обходиться при работе без дорогостоящих резьбонарезных патронов.

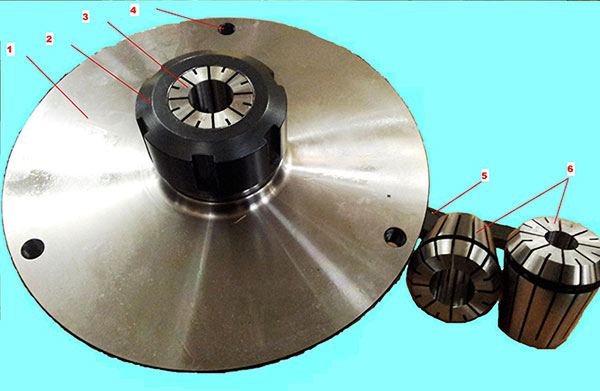

Основные узлы и детали оборудования

1. Фланец
2. Зажимная гайка
3. Установленная цанга
4. Крепёжное отверстие
5. Радиусный ключ
6. Цанги

Примеры патронов

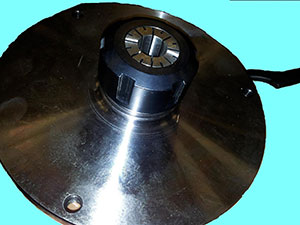

Цанговый патрон с установленной цангой

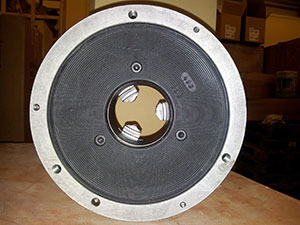

Токарный патрон (установочные отверстия)

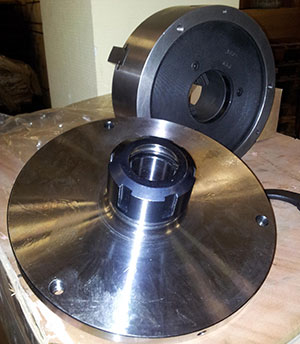

Цанговый и токарный патрон (установочные отверстия)

Комплектация

Видеопрезентация

В разработке.
