фланец переходной 125мм для 4х-кулачкового патрона, d45мм

1 930 ₽

Бренд
ТЕХНОРЕАЛ
Артикул
МА310015017
Код товара

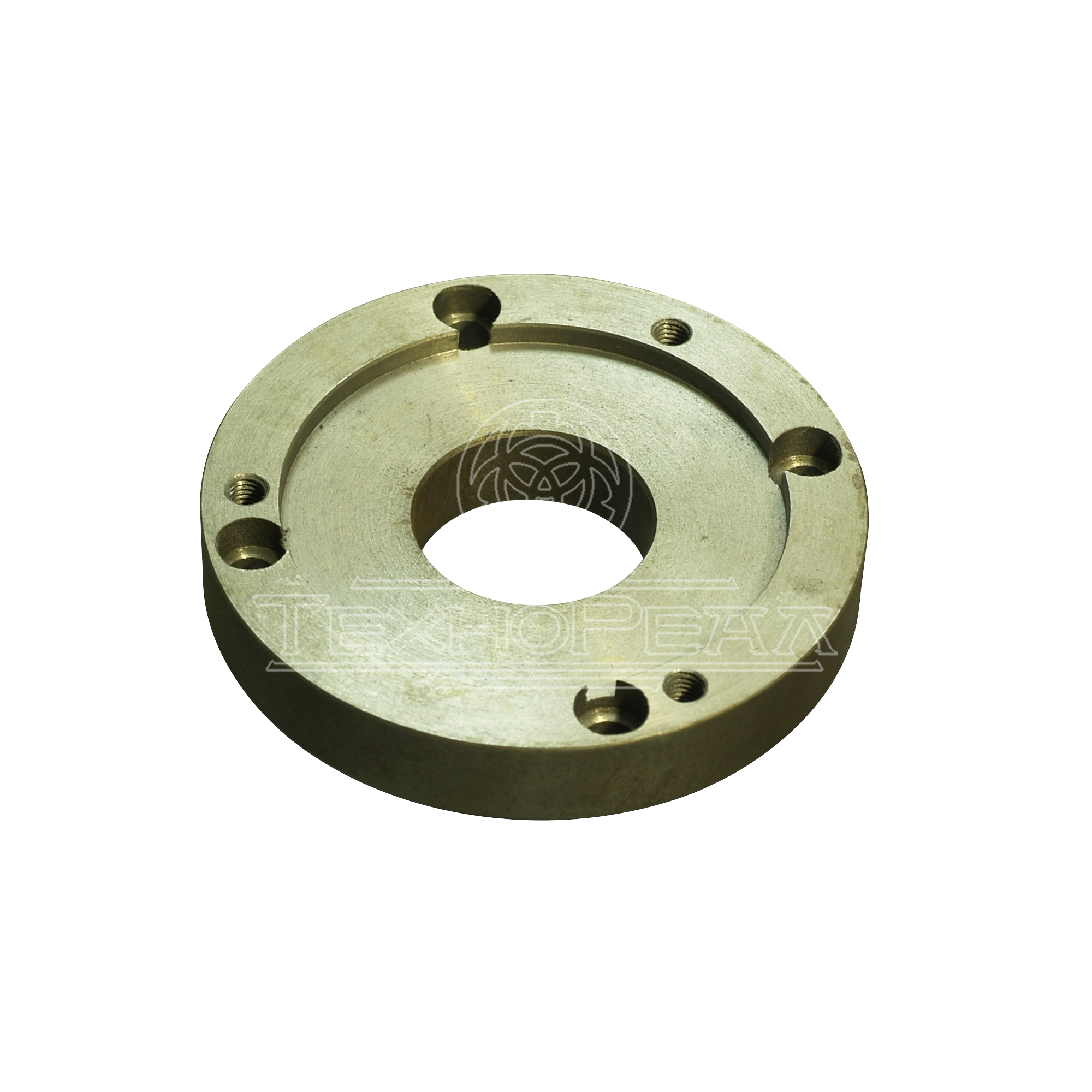

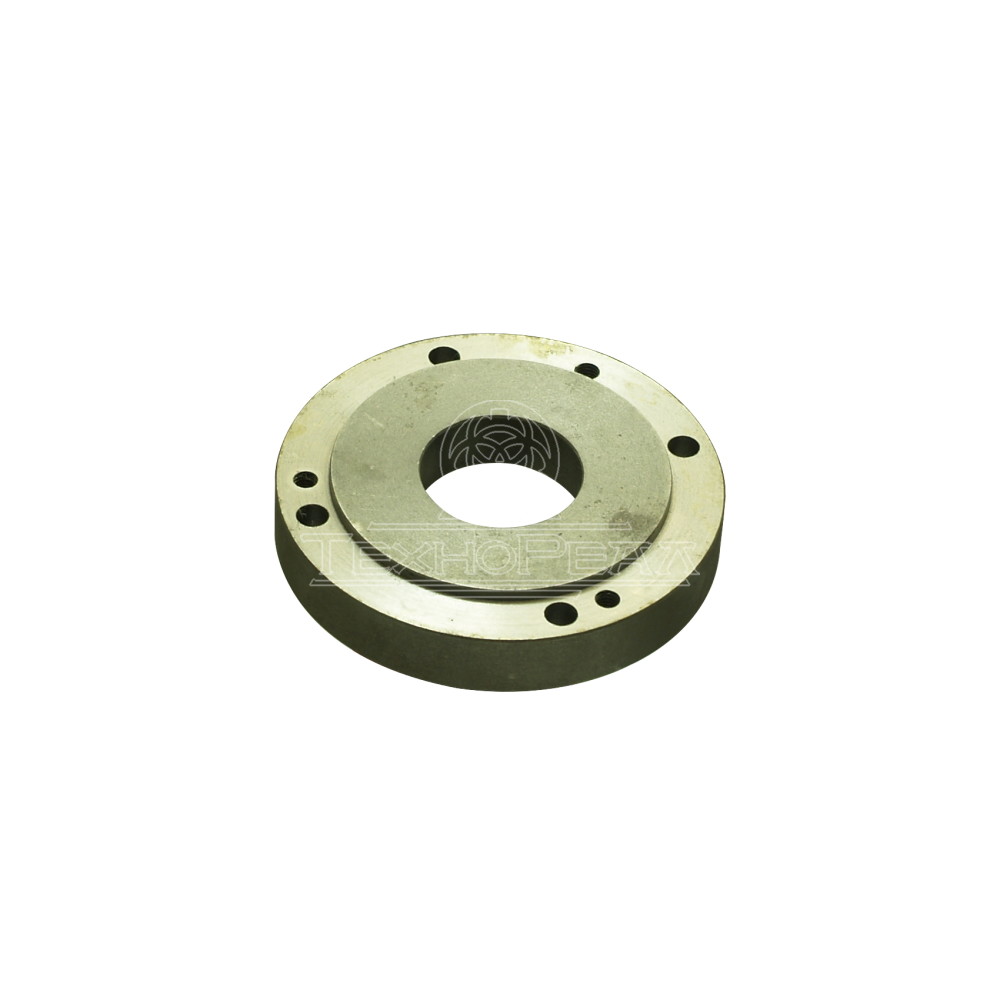

Фланец переходной 125мм для 4х-кулачкового патрона.

 Изделие позволяет устанавливать 125мм патроны с 4мя крепежными отверстиями на фланцы шпинделей токарных станков, имеющие стандартную посадку для патронов с 3мя отверстиями. Фланец необходим в тех случаях, когда шпиндель токарного станка не имеет подготовки под крепление 4х-кулачковых патронов. Посадочные размеры фланца со стороны шпинделя - стандартные для 125мм патрона, что обеспечивает широкое применение оснастки для различных станков. Сопрягаемые поверхности фланца имеют качественную обработку, что снижает возможное увеличение биения патрона, при добавлении переходного звена.

Параметры фланца:

Диаметр отверстия под посадочный поясок шпинделя 95мм
Диаметр окружности осей посадочных отверстий крепления к шпинделю 108мм
Диаметр сквозного отверстия во фланце 45мм
Наружный диаметр фланца 125мм
Диаметр посадочного отверстия под 4х-кулачковый патрон 95мм
Диаметр окружностей осей посадочных отверстий патрона 108мм

Происхождение

Страна
Россия
Бренд
ТЕХНОРЕАЛ

Размеры

Вес нетто
--- кг
Вес брутто
--- кг
Объем
--- л
Длина
--- см
Ширина
--- см
Высота
--- см
