резцедержатель быстросменный Мульти Фикс тип Аа, с четырьмя сменными кассетами
15 800 ₽
- Бренд
- ТЕХНОРЕАЛ
- Артикул
- МА310203510
- Код товара
- Вес
- 1.2 кг

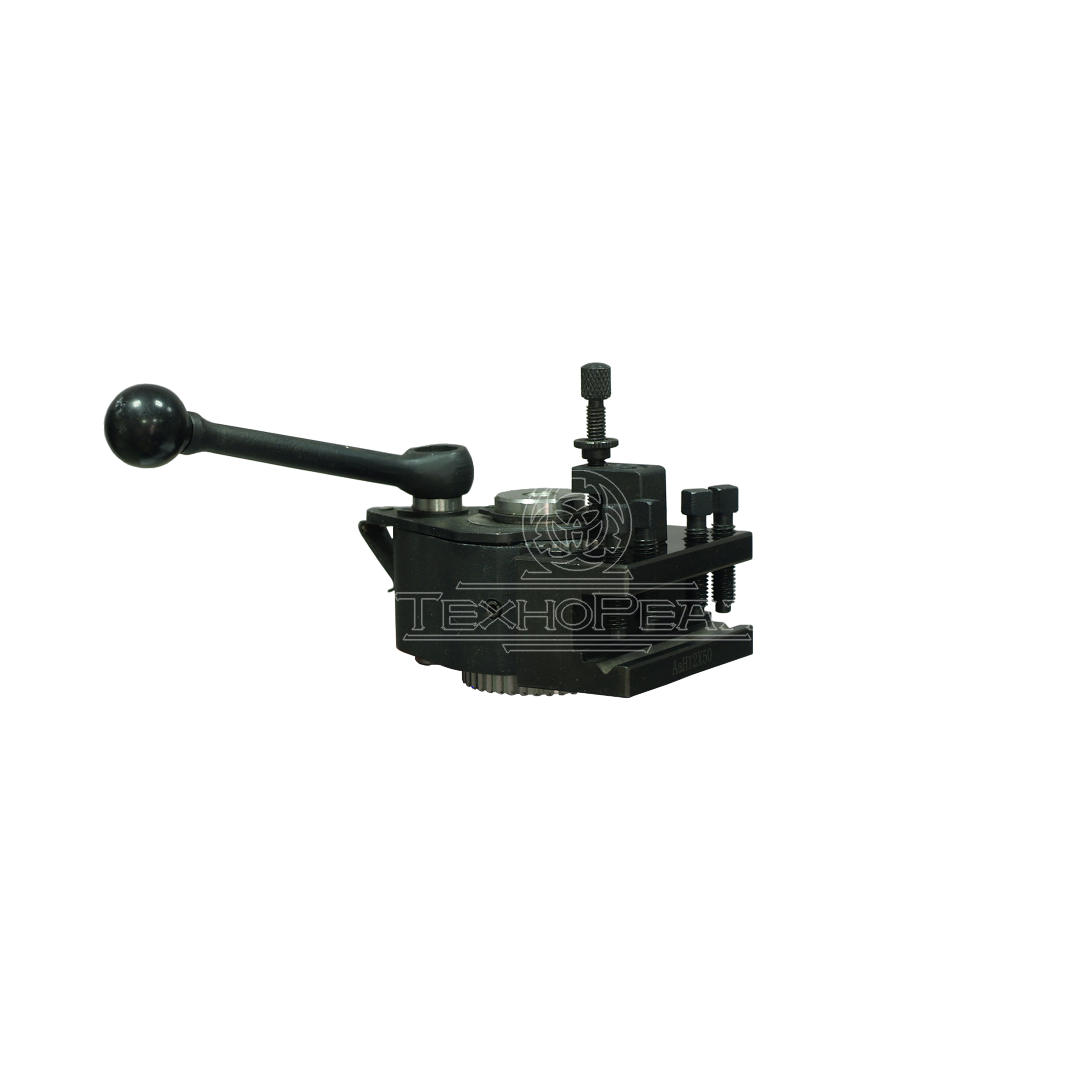

Резцедержатель быстросменный Мульти Фикс тип Aa с четырьмя сменными кассетами

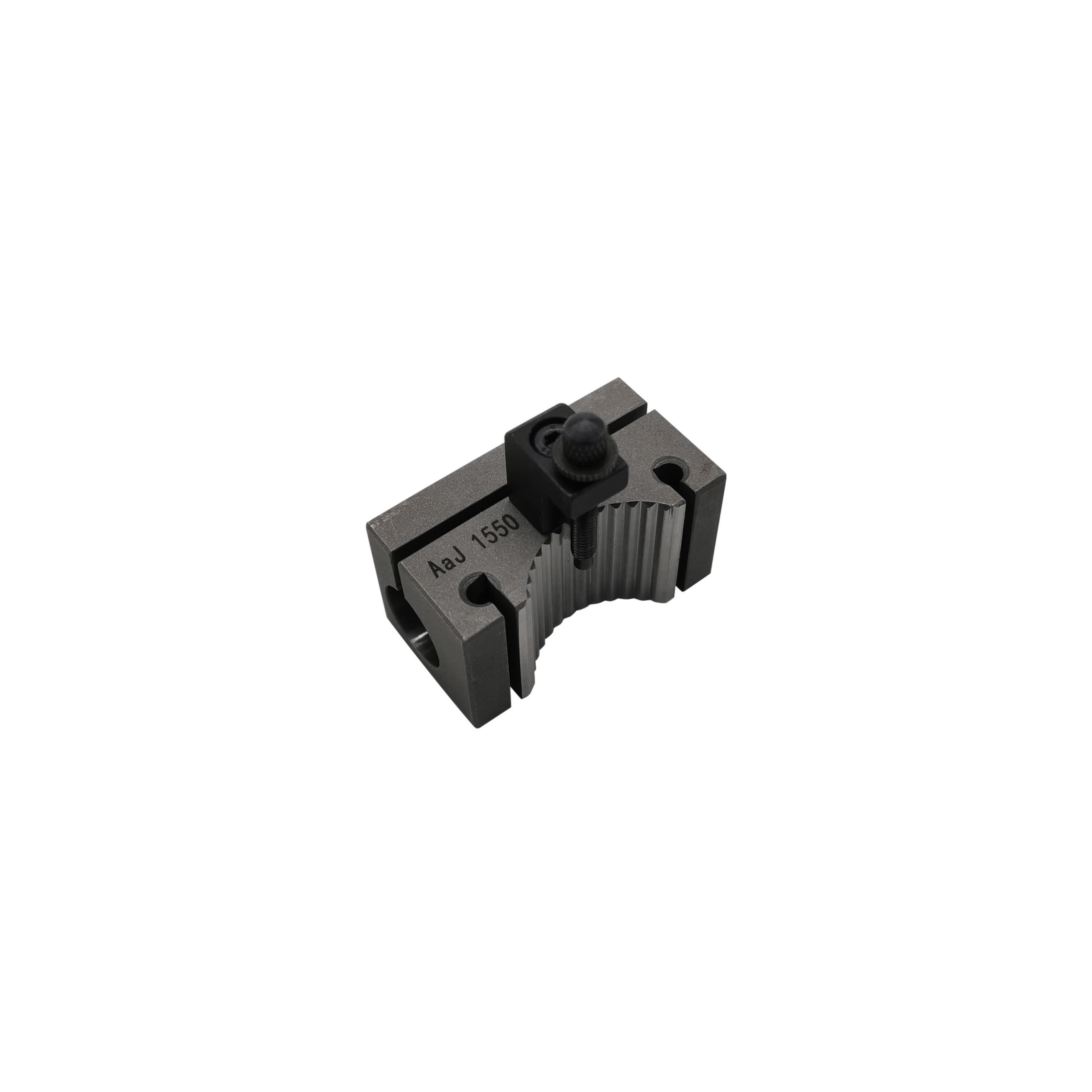

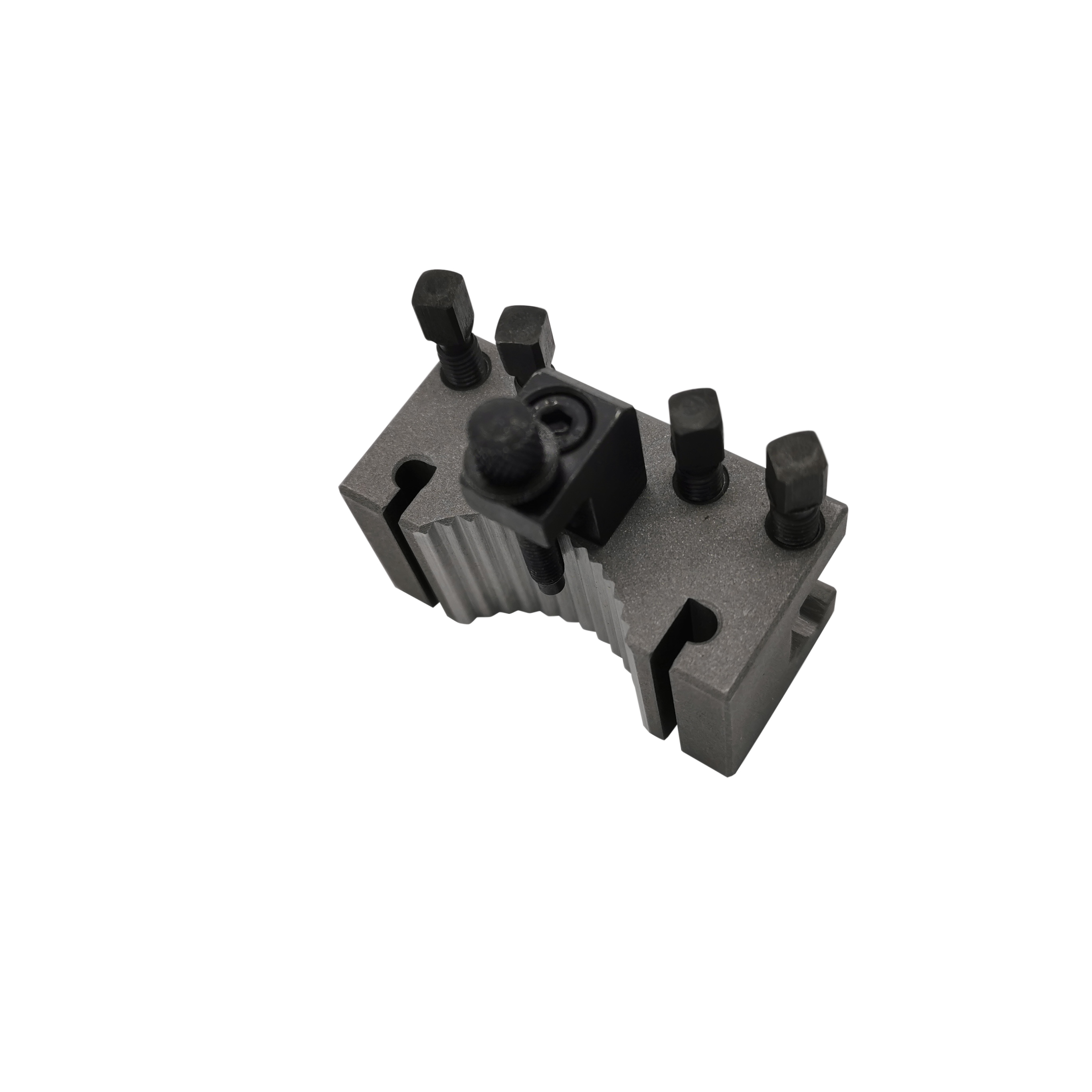

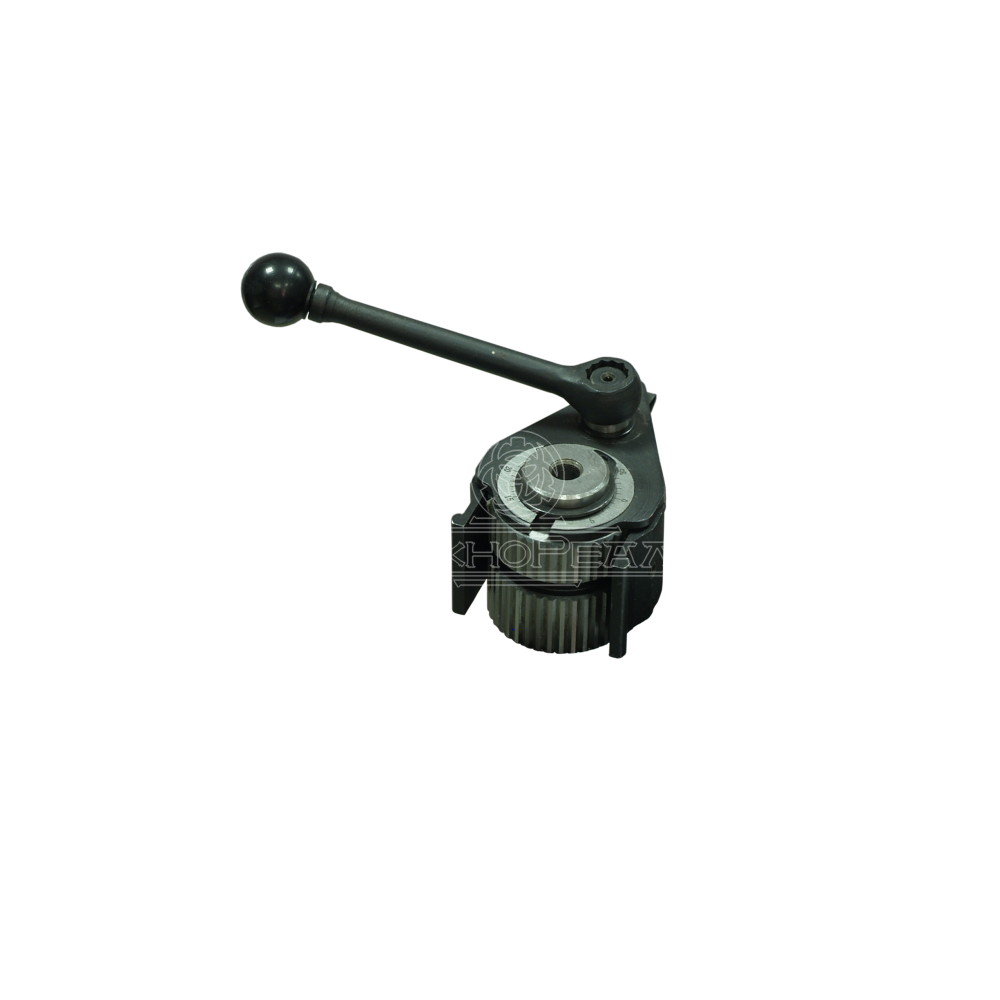

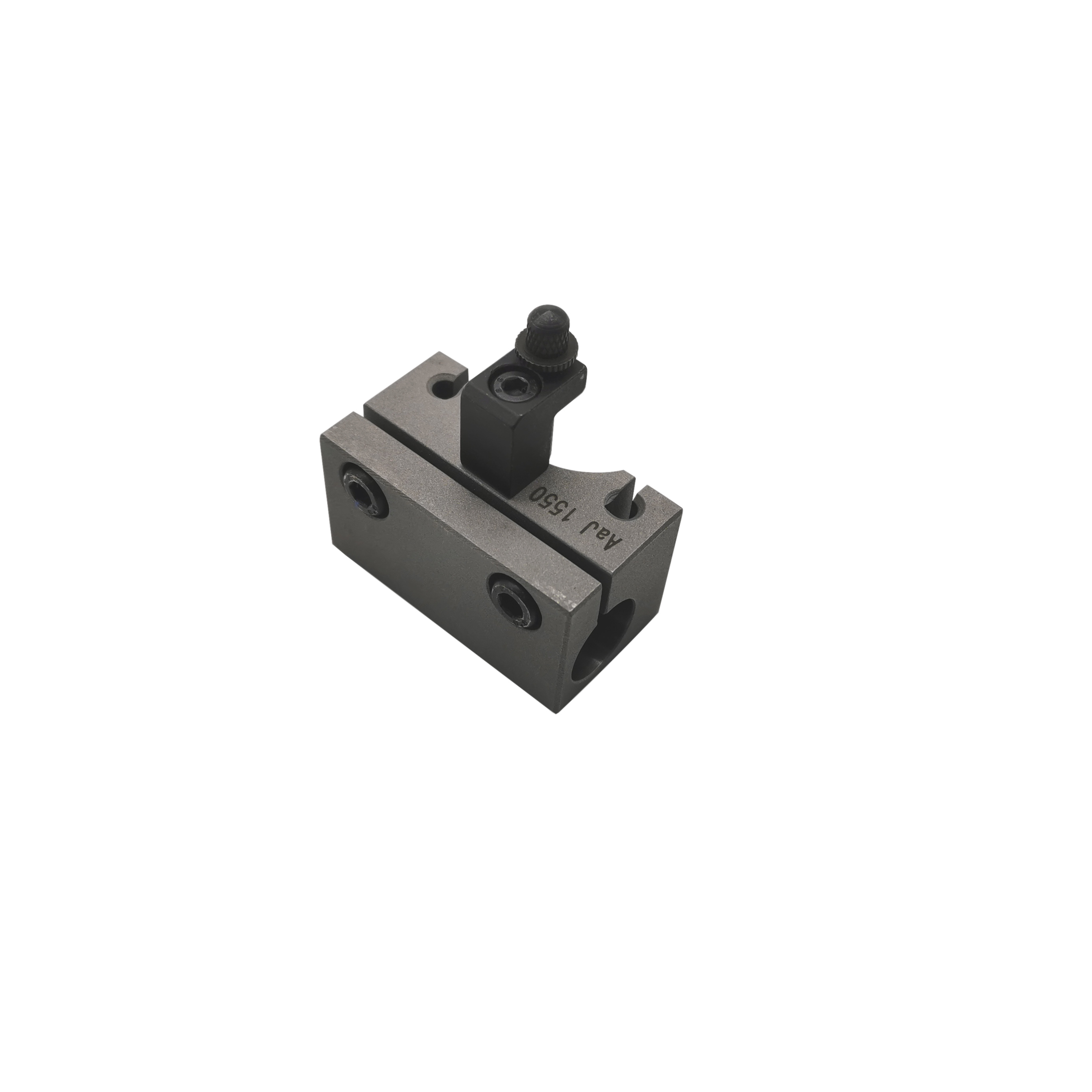

Резцедержатель под установку быстросменных кассет мультификс тип Аа. Механизм резцедержателя позволяет устанавливать кассету в 40 различных положений. В каждой кассете закрепляется резец, а затем на кассете устанавливается и фиксируется высота её положения относительно резцедержателя. Такую кассету с резцом можно снять или установаить на резцедержателе за считанные секунды. Кроме того, нет необходимости в использовании подкладок для выставления резцов по высоте. Дополнительно для резцедержателя можно применять кассеты с цилиндрическим отверстием под втулки, в которых можно зажимать инструмент с цилиндрическими или коническими оправками, а также есть кассеты под отрезные пластины и под установку резьбонарезного инструмента.
Резцедержатель быстросменный Мульти Фикс тип Aa используется на станках с диаметром обработки над станиной от 120 до 220 мм. Устанавливается штатно на модели ТЕХНОРЕАЛ 180х300, ТЕХНОРЕАЛ 210х400, WM 180x300 и другие аналогичные модели.
Технические параметры
| Aa | Ab | A | E | B | |||||
|
max высота резца a, мм |
12 | 16 | 16 | 20 | 16 | 20 | 25 | 25 | 32 |
| диаметр державки J, мм | 15 | - | 30 | 30/40 | 40 | ||||
| max мощность станка, кВт | 1 | 1,5 | 2 | 4,5 | 7 | ||||
| диаметр обработки, мм | 120-220 | 135-260 | 150-300 | 200-400 | 300-500 | ||||
| ширина салазок L, мм | 80 | 100 | 100 | 120 | 150 | ||||
| высота реза S min, мм | 18 | 23 | 24,5 | 28,5 | 24,5 | 28,5 | 37 | 37 | 45,5 |
| высота реза S max, мм | 26 | 32 | 35,5 | 39,5 | 40,5 | 39,5 | 43 | 57 | 56,5 |
| регулировка hv, мм | 8 | 9 | 11 | 16 | 11 | 6 | 20 | 11 | |
| высота h, мм | 6 | 7 | 8,5 | 8,5 | 8,5 | 12 | 12 | 13,5 | |
| размер В, мм | 70 | 90 | 100 | 125 | 150 | ||||
| размер Н, мм | 37 | 52 | 56 | 68 | 79 | ||||
| размер А, мм | 30 | 42 | 48 | 60 | 71 | ||||
| диаметр отверстия t, мм | 13 | 18 | 20 | 20 | 32 | ||||

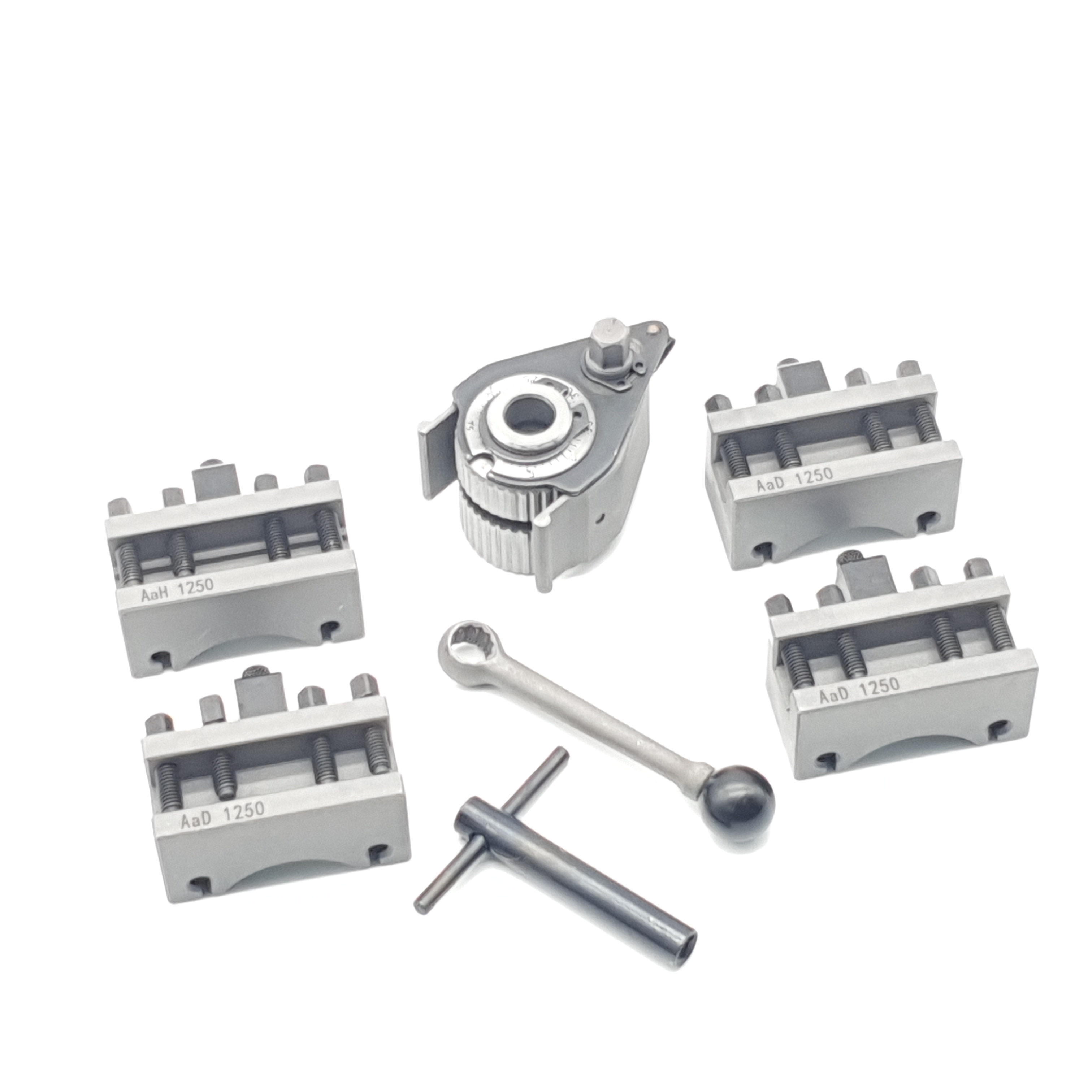

В комплекте кассеты:

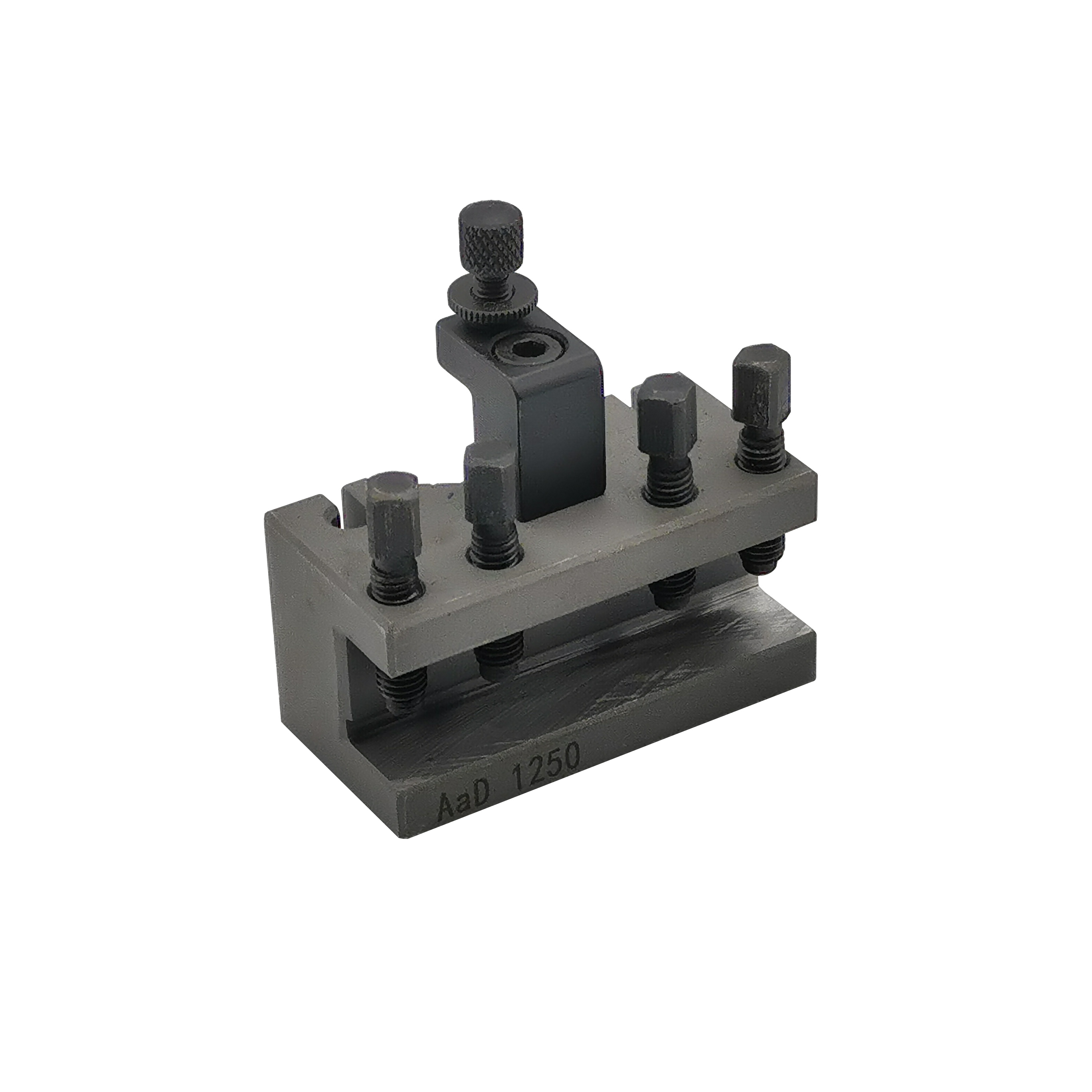

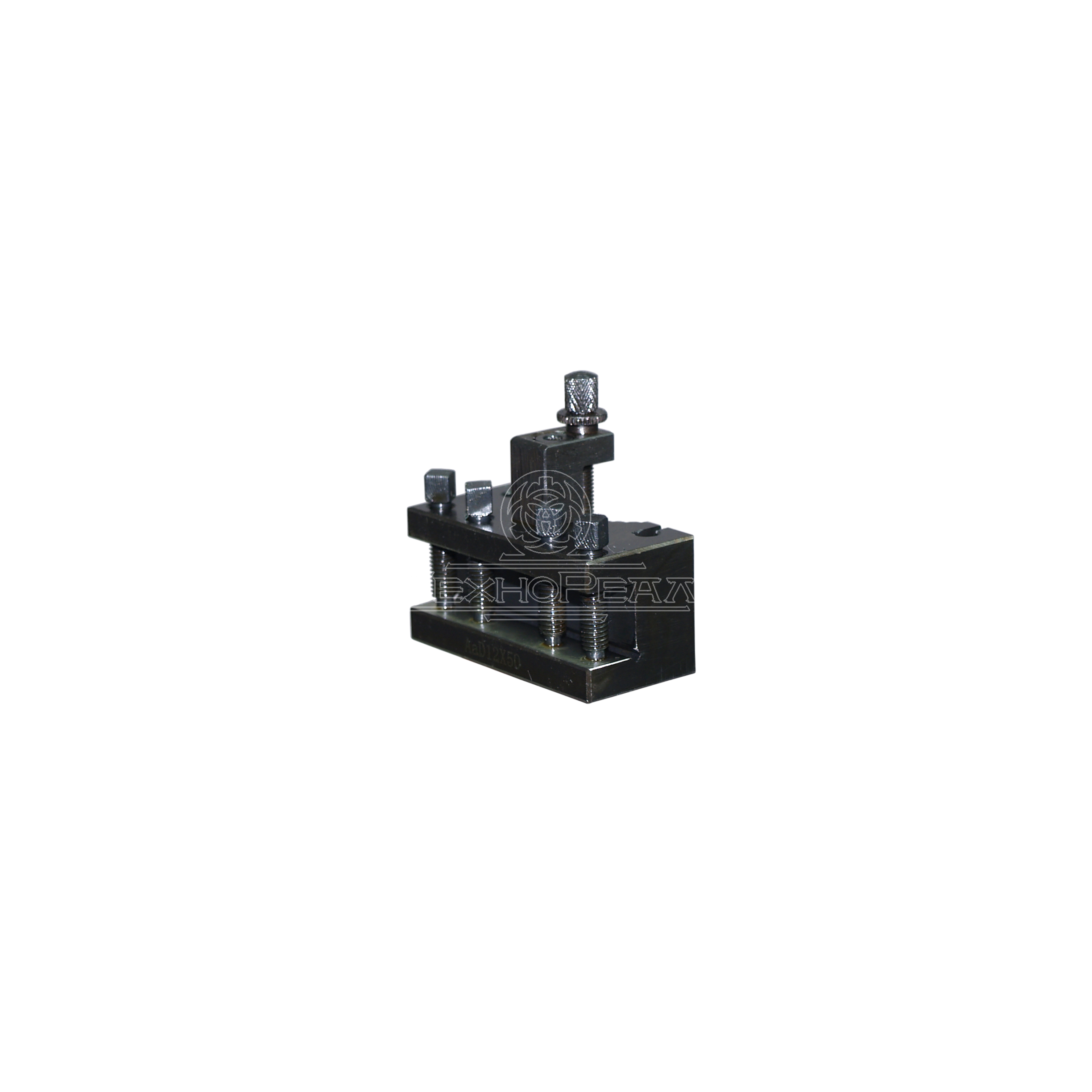

- AaD12x50 - 3шт

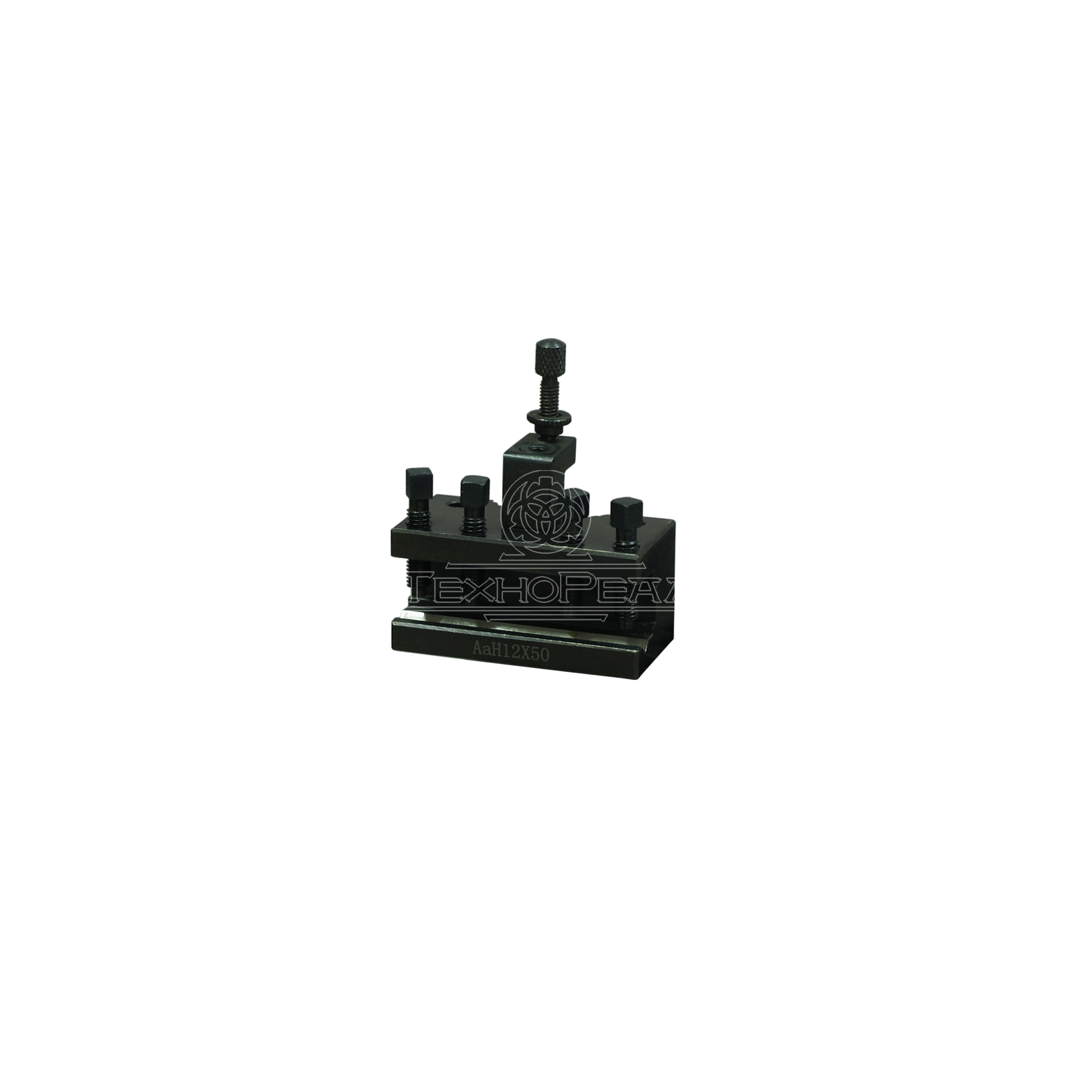

- AaH12x50 - 1шт
Происхождение
- Страна
- Китай
- Бренд
- ТЕХНОРЕАЛ
Размеры
- Вес нетто
- 1.2 кг
- Вес брутто
- 1.2 кг
- Объем
- --- л
- Длина
- 17 см
- Ширина
- 15 см
- Высота
- 7 см
Рекомендуемые товары
резцедержатель быстросменный Мульти Фикс тип Аа, с четырьмя сменными кассетами
15 800 ₽
резцедержатель быстросменный 250-300
11 240 ₽
резцедержатель быстросменный 250-200
8 210 ₽
резцедержатель быстросменный 250-333
19 120 ₽
резцедержатель быстросменный 250-222
15 680 ₽
Добрый день!
Я правильно понимаю, что на станок 180х300 можно (вероятно через втулку?) установить модель Ab? Или она избыточна для маленького станка? Что, в таком случае с центровкой? К примеру, можно в модели "Ав" использовать будет и 12 мм. резцы?
Здравствуйте.
Модель резцедержателя Ab можно установить на станок ТЕХНОРЕАЛ180х300V. Про другие станки мы не имеем информации и возможности проверить.
В кассетах резцедержателя AbD, конечно, можно зажимать и 12мм резцы; эти кассеты выставляются на любую высоту резцов до 16мм.
С уважением
Для т-28 подойдёт?и скажите кто производитель?
Здравствуйте.
Не видим препятствий для установки на Т-28.
Производится в Китае.
С уважением
Здравствуйте, а на D240×550 подойдёт?!
Здравствуйте.
По высоте - подойдет. Место установки резцедержателя надо смотреть на станке - может потребуется выточить втулку для идеальной установки.
Но станок 240x550 уже размером побольше и жестче - для него можно использовать резцедержатели и большего размера.
С уважением
на универсал 3 подойдёт? какой диаметр крепления к столу? 8 или 6мм?
Здравствуйте.
На Универсал 3 устанавливать на суппорт скорее всего придется через промежуточную плиту (не хватит высоты).
С резцедержателем не идет никакой шпильки - Вы можете использовать любую (выточив подходящую втулку). Штатная втулка идет под винт/шпильку М10.
С уважением
Здравствуйте. Если имеется ввиду высота резца, то в этих кассетах можно устанавливать 12мм резцы или меньше.
С уважением
Размер кассет под резцы?
Здравствуйте. Цена и наличие же есть на сайте.
Если в наличии нет, то срок поставки можно уточнить на конкретный момент у специалистов компании по телефонам или по электронной почте.
С уважением
Добрый день интересеут стоимость резцедержки со сменными картиджами типа МА310203510 ,либо подобная .
