дисплей выносной индикации оборотов шпинделя для TL 0714

7 750 ₽

Бренд: ТЕХНОРЕАЛ
Артикул: МА310400505
Код товара

Описание Характеристики Отзывы и комментарии (0)

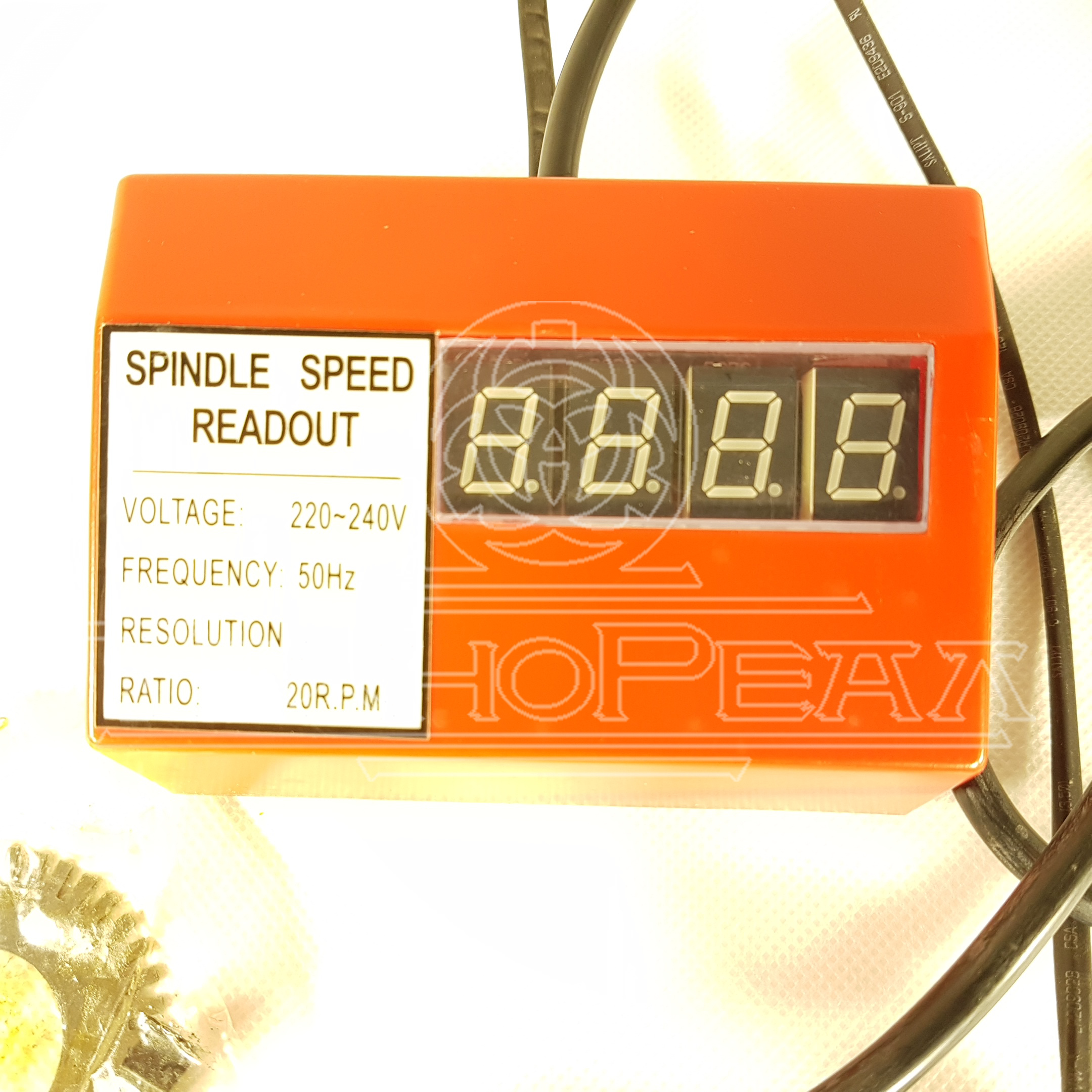

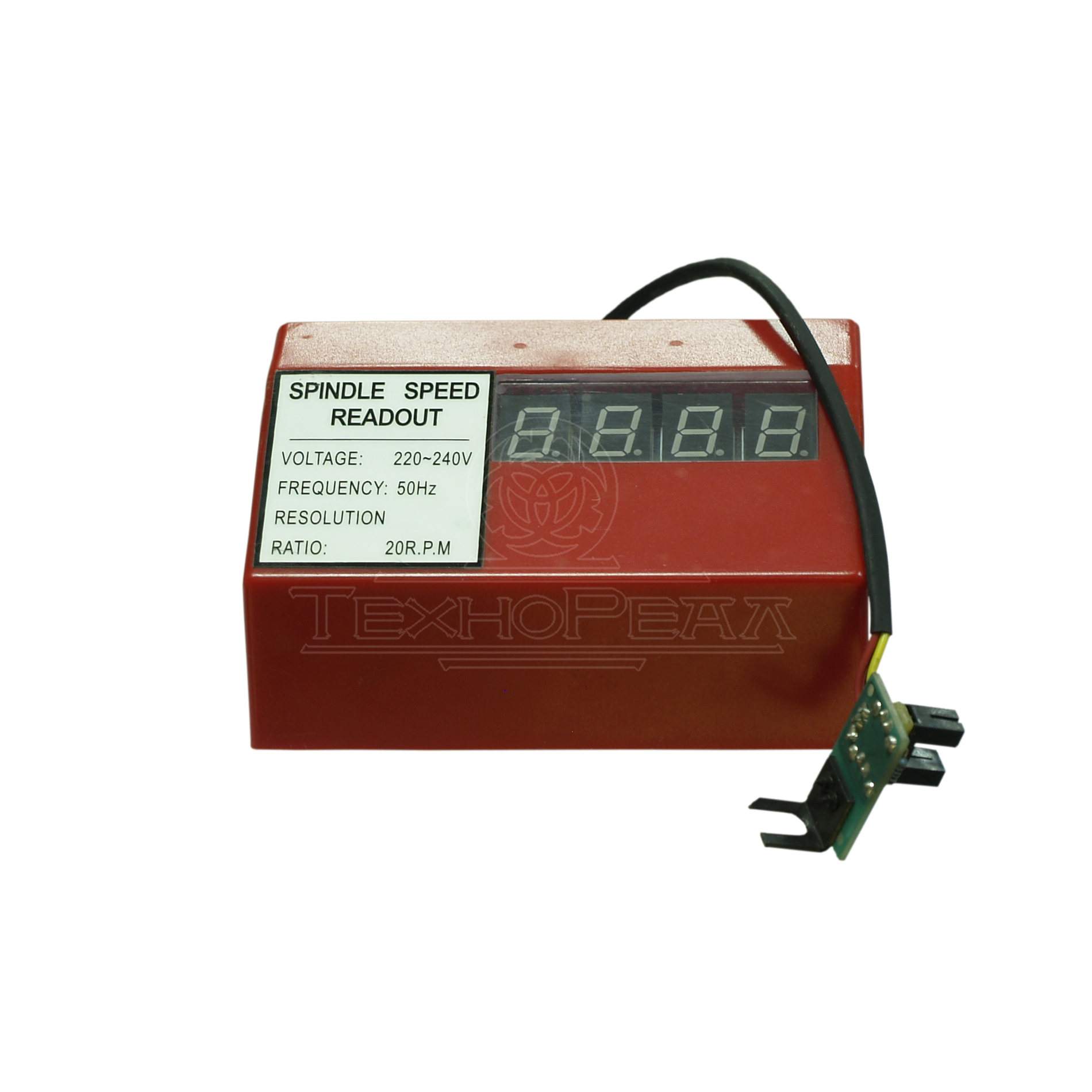

Дисплей выносной индикации оборотов шпинделя для TL 0714

Инструкция по установке и подключению датчика оборотов шпинделя на станках TL 0714.

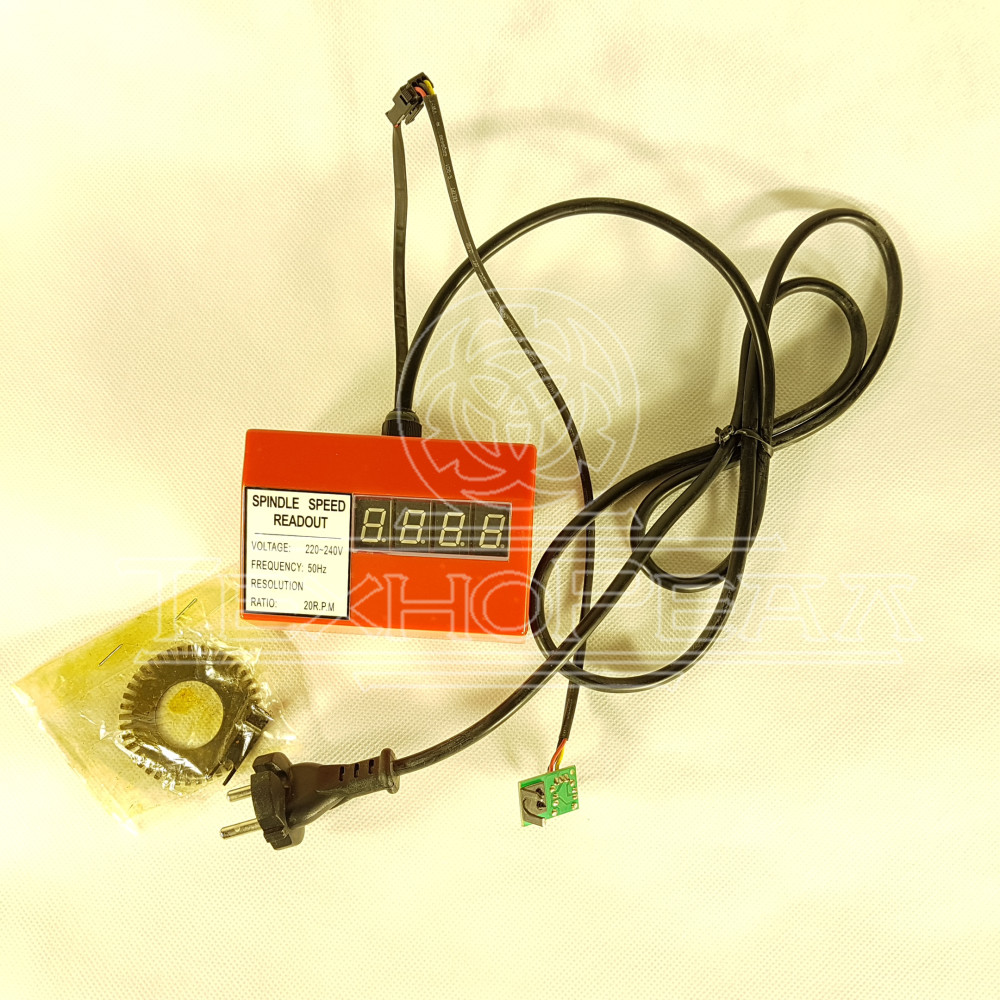

В комплект поставки входит: блок электронного дисплея с кабелем подключения, датчик, перфорированный диск.

1. Снимите крышку гитары станка

2. Положите блок с дисплеем на переднюю бабку

3. Открутите гайку на шпинделе (поз. 17), установите диск, затяните гайку

4. Ослабьте винт (поз. 43), зафиксируйте датчик на нем. Убедитесь, что диск вращается внутри U-образной скобы датчика

5. Зафиксируйте кабель датчика винтом (поз. 44)

6. Установите крышку гитары и подключите питание. На дисплее должно отобразиться "0000". При вращении шпинделя будет отображаться актуальная скорость.

Шаг измерения: 20 об/мин.
