фрезерное приспособление, стол 95х50 с Т-пазами

7 250 ₽

Бренд
ТЕХНОРЕАЛ
Артикул
ALMVS-45
Код товара
Вес
1.7 кг

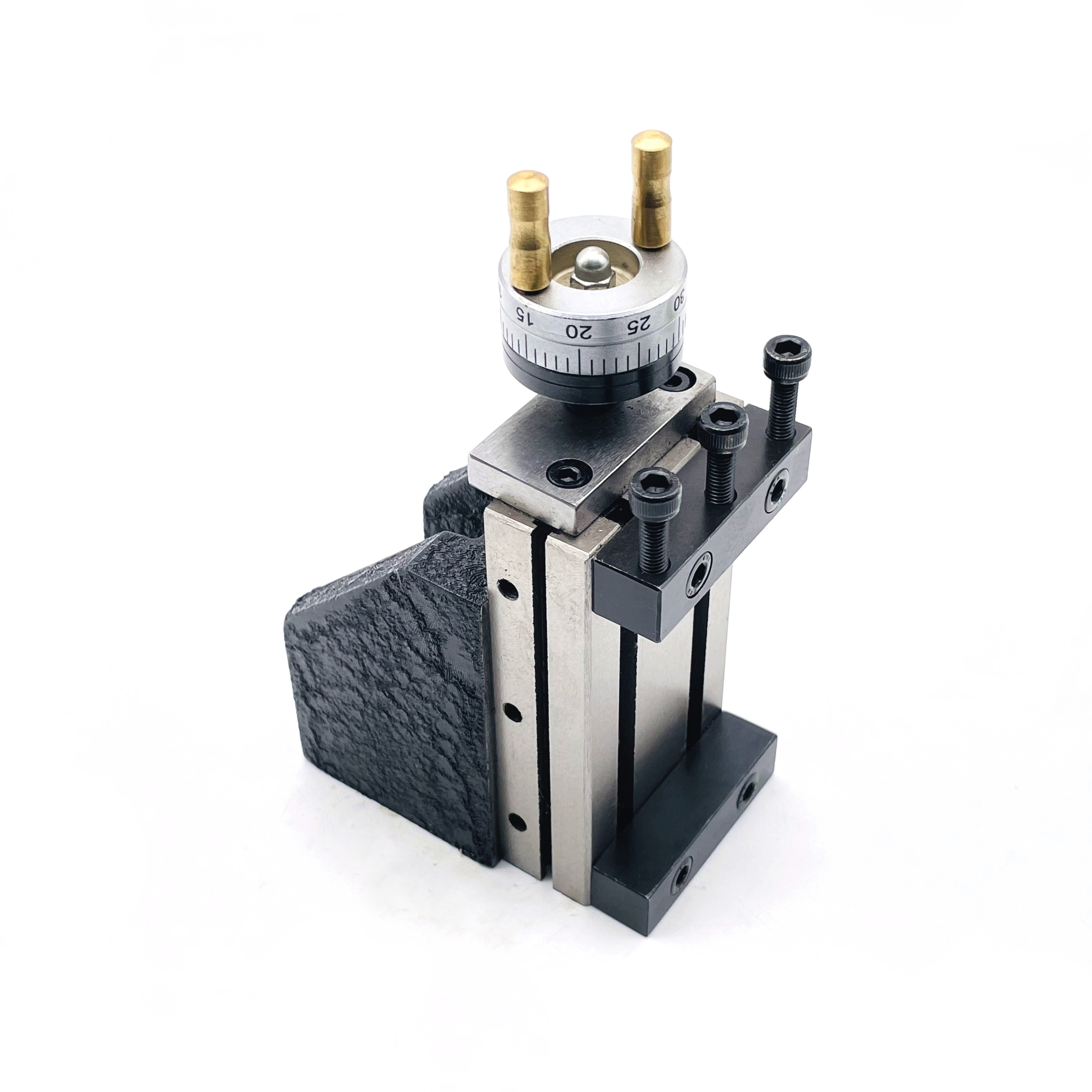

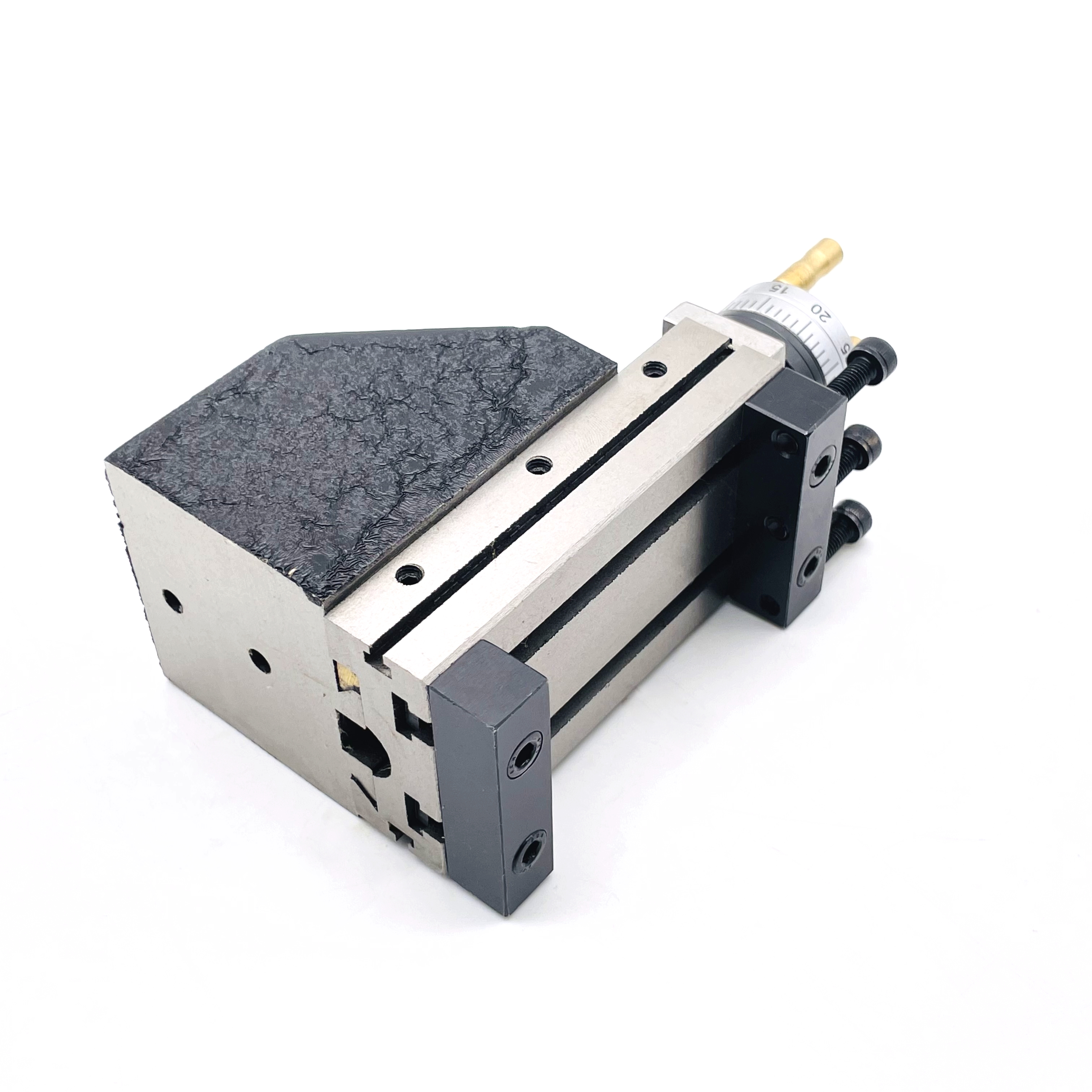

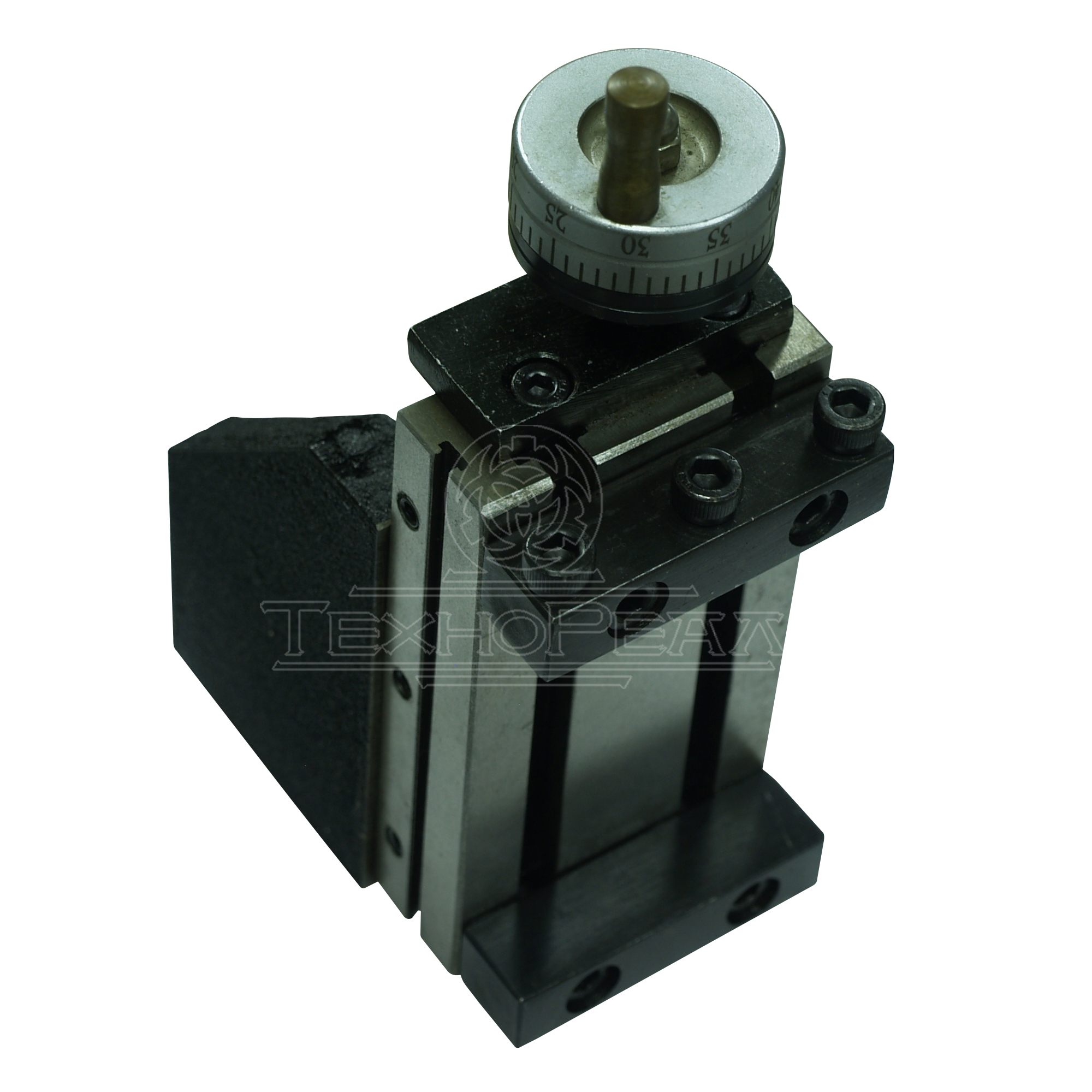

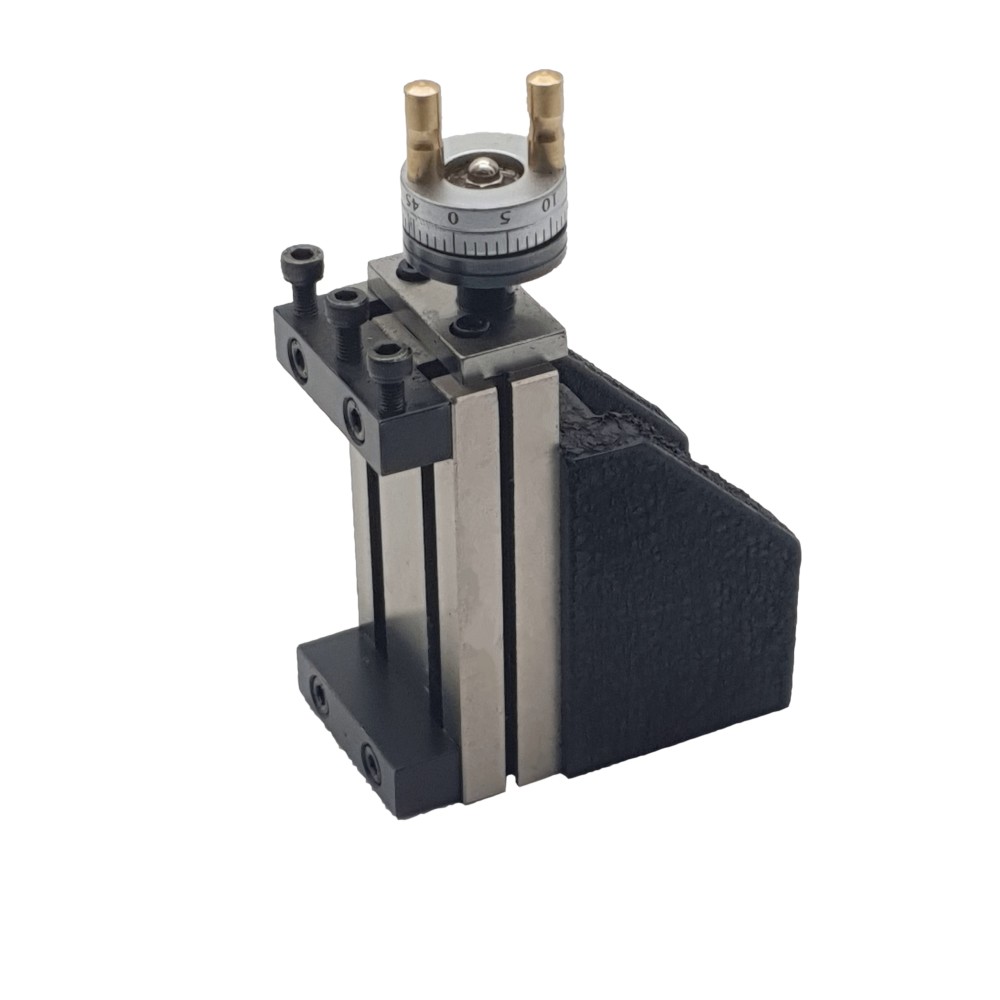

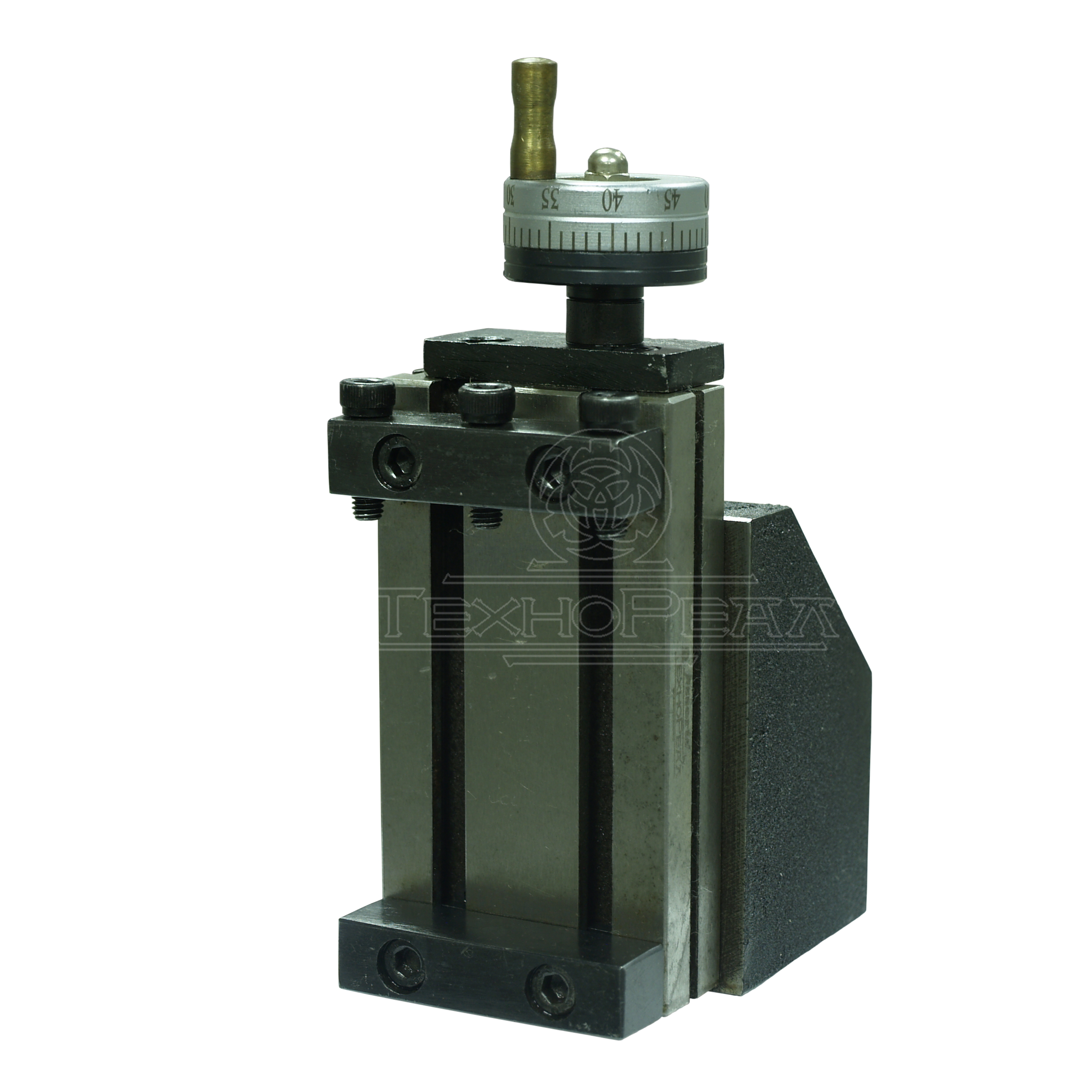

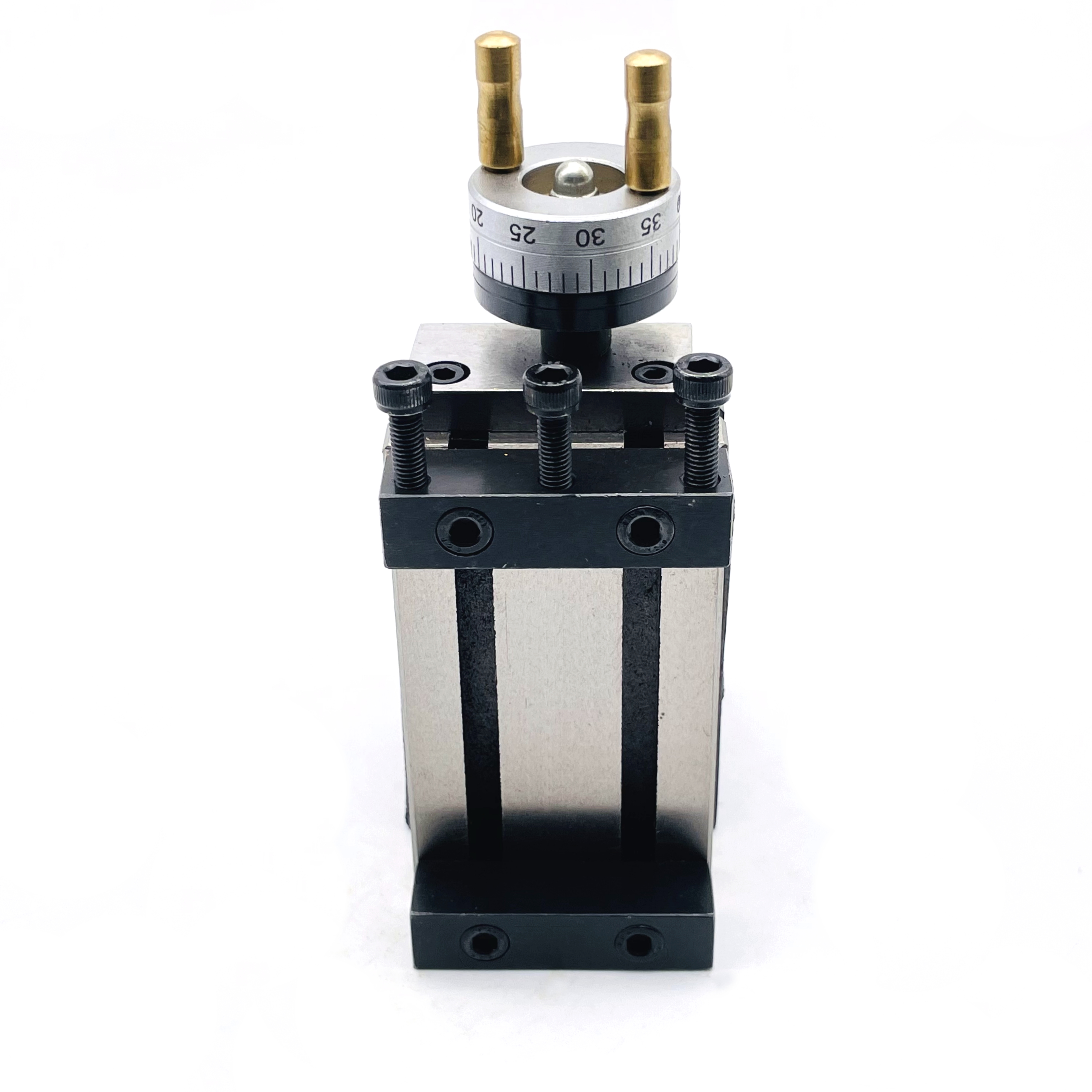

Фрезерное приспособление, стол 95х50 с Т-пазами.

 Универсальное фрезерное приспособление для установки на суппорт токарных станков. Небольшие габариты устройства позволяют применять его даже на малых настольных токарных станках типа TL0714, МИКРО, TL140x250, Универсал-3 и других.

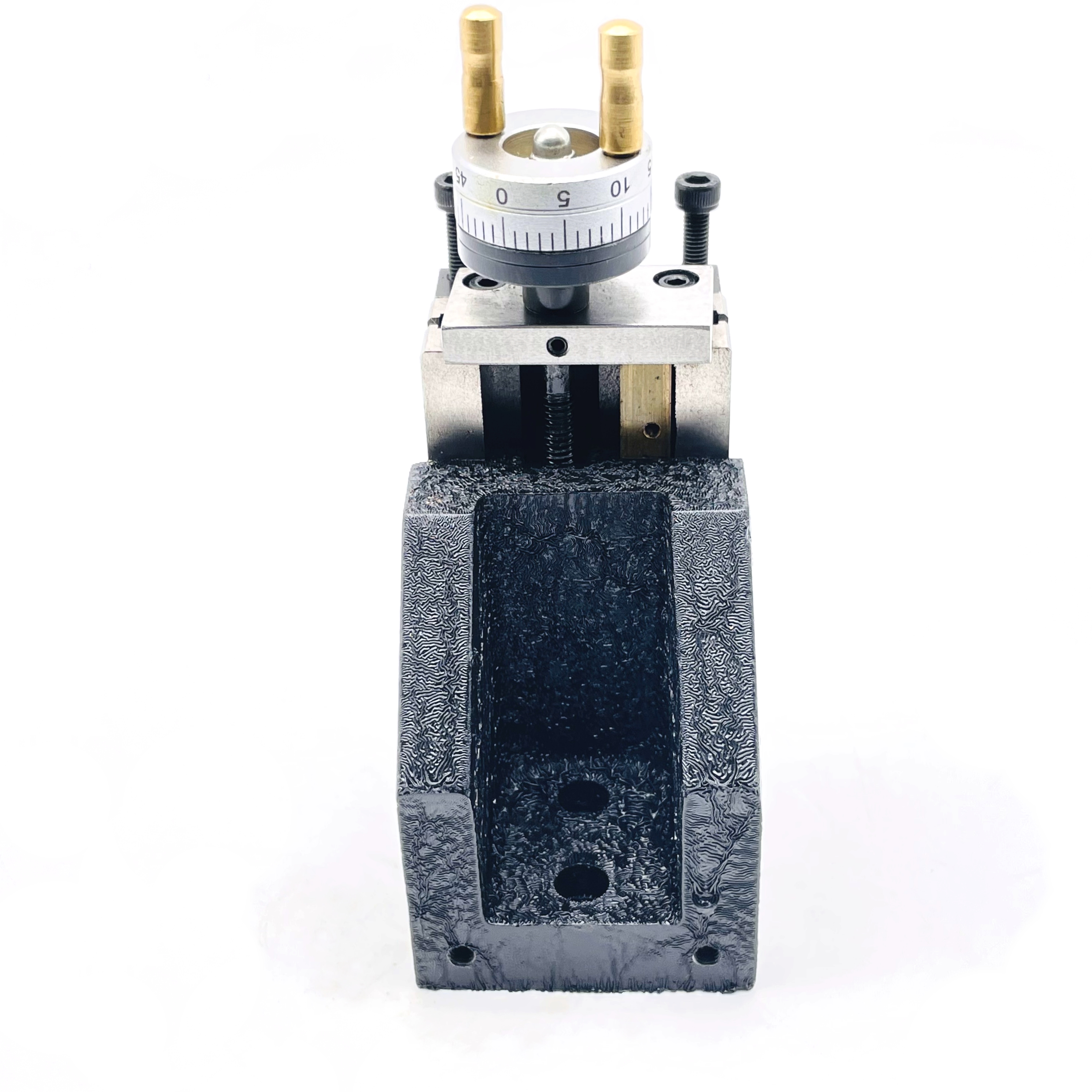

 Опорная плита приспособления уже имеет два продольно расположенных установочных отверстия, но, в зависимости от типа станка и места установки, в плите приспособления можно просверлить дополнительные установочные отверстия в необходимых местах. Рабочий стол приспособления выполнен с Т-пазами, в которых можно закреплять необходимую оснастку: прижимы, тиски, поворотные столы и прочую. Боковые поверхности стола также имеют маленькие Т-пазы для дополнительной возможности крепления оснастки или детали. Кроме того, в комплекте поставляются две зажимные планки, перемещающиеся вдоль Т-пазов. Между ними можно установить заготовку, тиски, резец или другую оснастку и иснтрумент.

 Фрезерное приспособление сделано из чугуна. Перемещение по вертикали осуществляется по направляющим "ласточкин хвост" с прижимной планкой из сплава бронзы. Гайка винта подачи также выполнена из бронзы. Ручка перемещения имеет лимб для контроля подачи.

 Ход стола по вертикали - 40мм, из которых 19мм - опускание стола ниже опорной поверхности.

 Комплект поставки:

  • фрезерное приспособление в сборе,
  • ручка маховичка,
  • перемещаемые зажимные планки - 2шт.

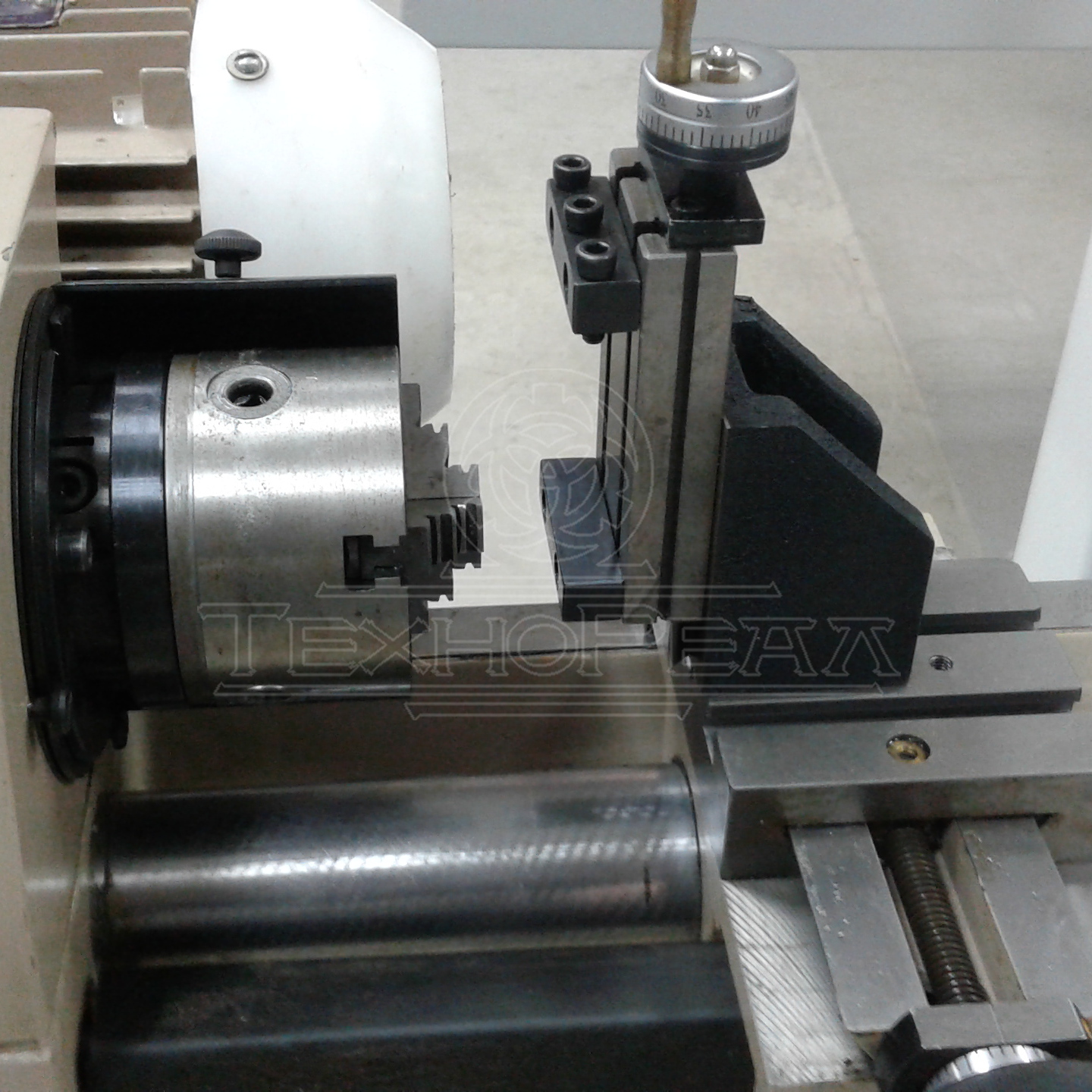

Пример установки приспособления:

на Универсал-3

ALMVS 45 Univesal 3







Происхождение

Страна
Россия
Бренд
ТЕХНОРЕАЛ

Размеры

Вес нетто
1.7 кг
Вес брутто
0 кг
Объем
0 л
Длина
0.18 см
Ширина
0.12 см
Высота
0.1 см
S.V.D.
21.06.2020 14:30
0

Со станком 180х300V сопрягается очень не очень. Из коробки никак и никуда не встаёт, пределал под установку вместо резцедержки. В итоге всё перемешение происходит где-то за пределами рабочей зоны, и по продольной, и по вертикальной подаче фреза доходит только +- до середины тисков. Итого "полезное перемещение" получается сантиметра 3 по вертикали и примерно столько же по горизонтали. Плюс крепление штурвальчика довольно жидкое, почти сразу слизалась резьба на валу, после чего он расконтрился с гайкой. Пришлось вкорячивать упорный подшипник. Ну и итого жёскость всей конструкции получилось довольно низкая, даже по цветнине поверхность получается откровенно не айс.

Андрей74
13.01.2020 07:59
0

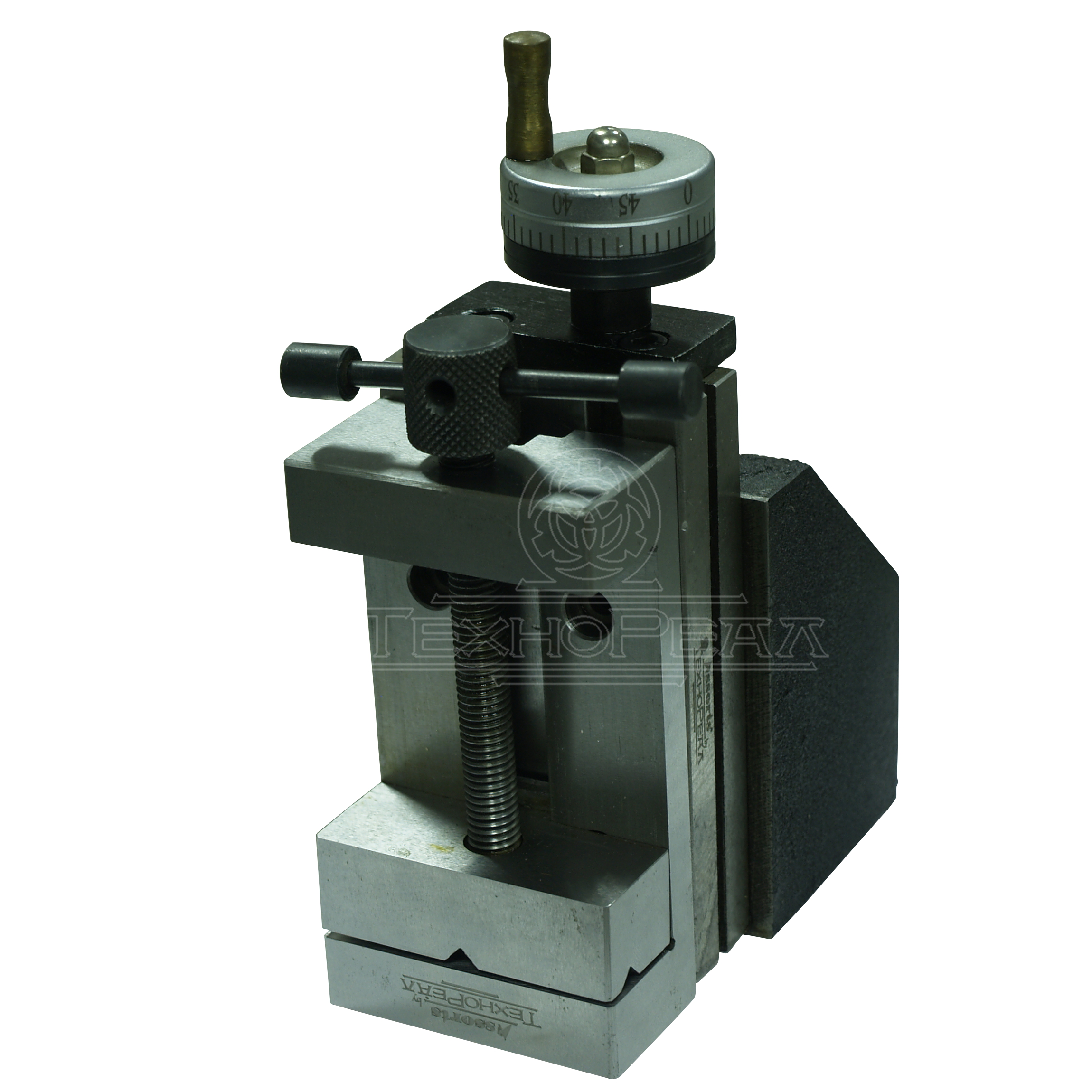

Здравствуйте! Подскажите, тиски в комплекте? Или фото с тисками - для примера?

ТЕХНОРЕАЛ
13.01.2020 09:27
0

Здравствуйте.
Тиски в комплект не входят. Поставляются за отдельную плату.
С уважением

АлексейВладимирович
05.05.2020 05:47
-1

А ссылочку на эти тиски можно?

ТЕХНОРЕАЛ
22.05.2020 14:05
1

Пожалуйста
[url]https://technoreal.ru/osnastka/frezernaya-osnastka/tiski/tiski-stanochnye-shlifovannye-50-mm-detail.html[/url]

Олег_
20.04.2019 17:47
0

Здравствуйте!

Приобрёл у вас это приспособление вместе со станком Технореал 180х300v. К сожалению, на станке не нашел ответных пазоп или отверстий для установки.
Есть ли какая-то инструкция, фото, или может какой-то переходник для установки?

С уважением,
Олег

ТЕХНОРЕАЛ
25.04.2019 14:22
0

Здравствуйте.
Это универсальное фрезерное приспособление, которое можно устанавливать с некоторыми несложными переделками на многие станки.
Для установки на ТЕХНОРЕАЛ180х300V, необходимо снять верхние салазки (сгоняются в крайнее положение, после чего откручиваются два винта). Фрезерное приспособление устанавливается в те же крепежные места. Если расстояние между отверстиями у приспособления не совпадает, то их можно рассверлить или просверлить новые (в подошве фрезерного приспособления!).
С уважением

Олег_
20.04.2019 14:42
0

Здравствуйте,

Купил у Вас это приспособление вместе со станком Технореал 180х300v.
Не могу установить на станок. Не подходит ни одно ответное отверстие.
Скажите, может где-то есть фото или инструкция по установке?
Или какой-то переходник?

С уважением,
Олег
