фланец к поворотному столу HV6

4 510 ₽

Бренд
ТЕХНОРЕАЛ
Артикул
AMRBP-150
Код товара
Вес
2 кг

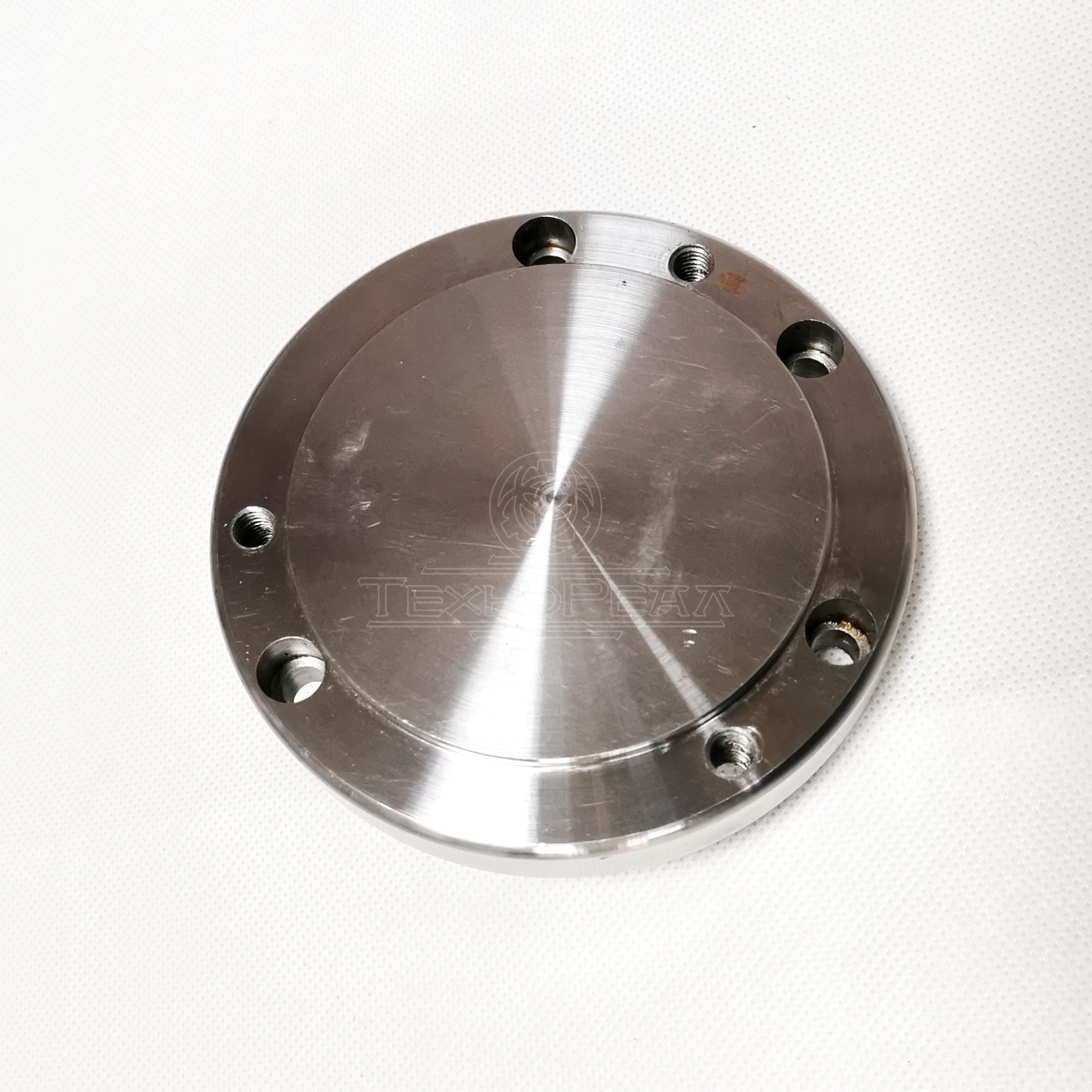

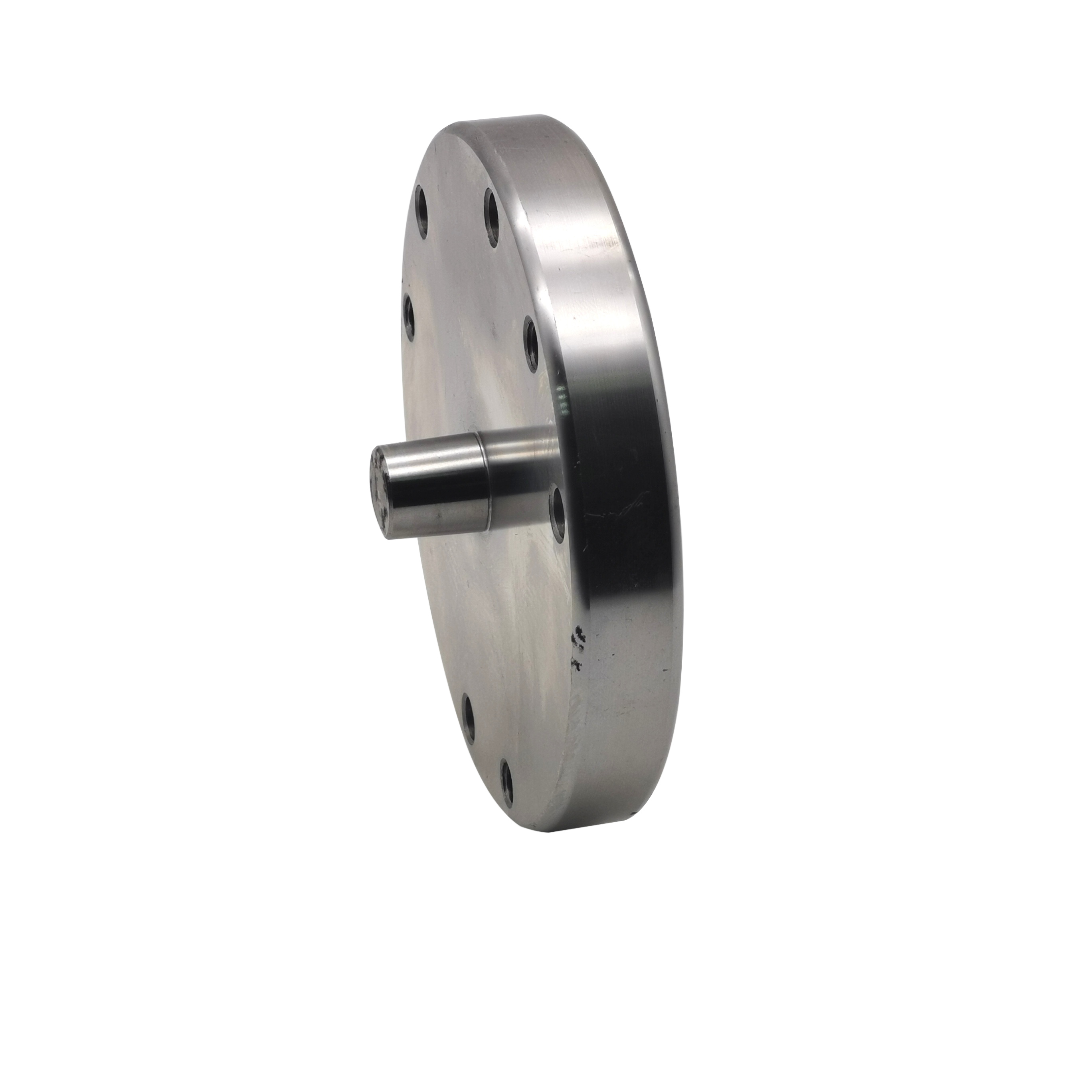

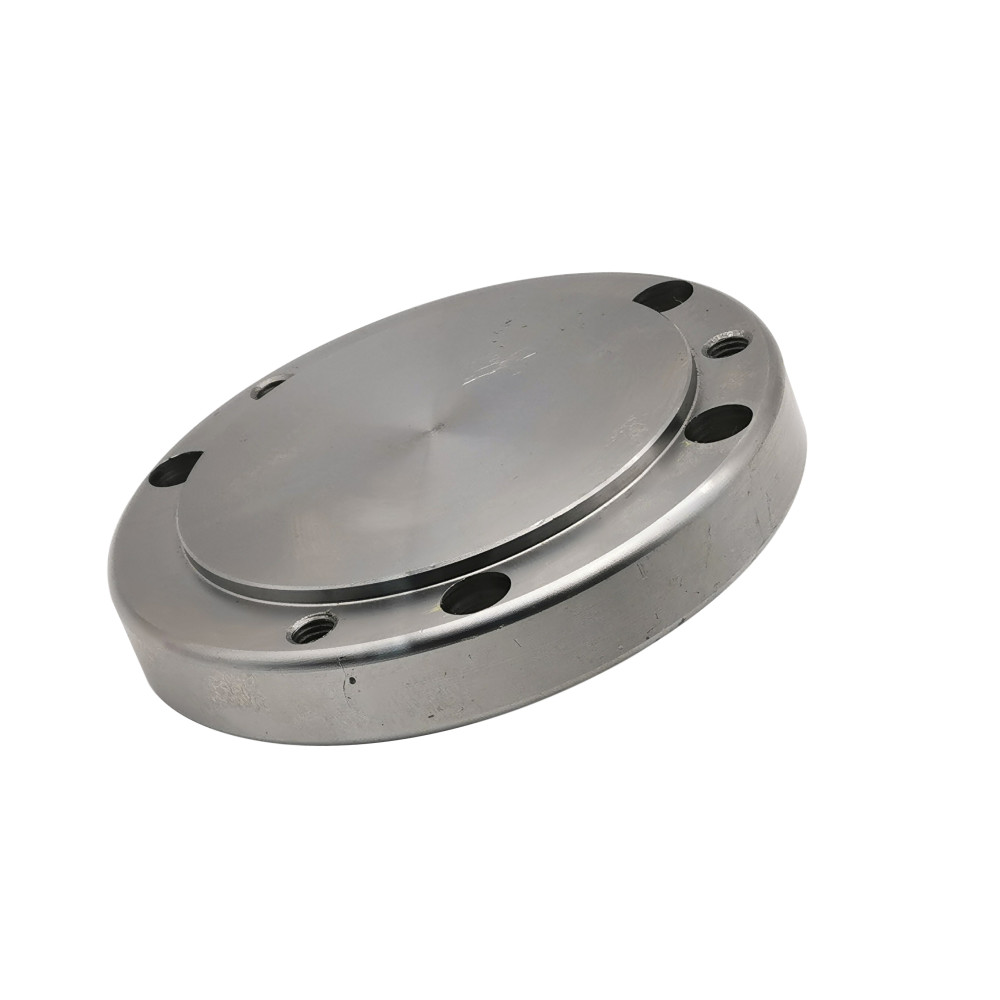

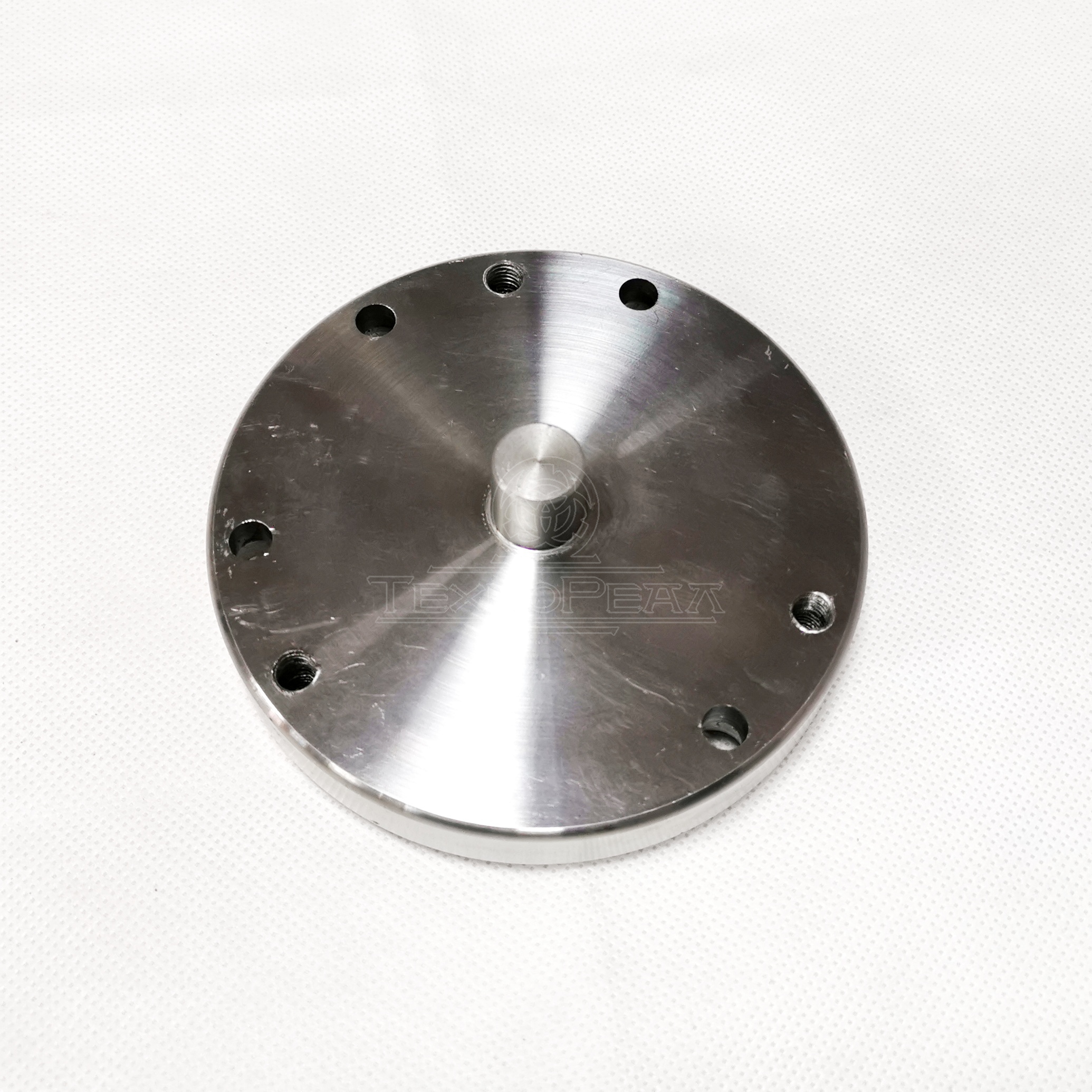

Фланец к поворотному столу HV6

Фланец необходим для установки токарных 125мм патронов на поворотные столы, имеющие конусное отверстие КМ2. Конус служит для центрирования фланци и, соответственно, патрона. Устанавливаемый патрон должен иметь сквозные крепежные отверстия для фиксирования к фланцу. Оснастка может быть установлена на столы, диаметром от 150мм, имеющие 3 или четыре Т-паза и центральное отверстие КМ2. Устанавливаемый патрон - 3х-кулачковый 125мм со сквозными крепежными отверстиями.

Параметры:

  • диаметр посадочного пояска - 95мм
  • высота посадочного пояска - 3,25мм
  • центрирующий конус - КМ2
  • количество пазов в столе - 3 или 4
  • толщина фланца без конуса - 22мм

Происхождение

Страна
Россия
Бренд
ТЕХНОРЕАЛ

Размеры

Вес нетто
2 кг
Вес брутто
2 кг
Объем
--- л
Длина
15 см
Ширина
15 см
Высота
4 см
chaplin255
28.06.2019 23:03
1

Забыл :oops: Поясок 95мм?

ТЕХНОРЕАЛ
29.06.2019 14:08
0

Здравствуйте.
Да, поясок 95мм.
С уважением

chaplin255
28.06.2019 22:58
0

Мне нужен фланец под 125мм патрон с креплением на три болта к патрону и на четыре болта с Т-образными гайками к столу.

ЭТО ОН?

ТЕХНОРЕАЛ
29.06.2019 17:11
0

Здравствуйте.
Да такой фланец подходит для установки 125мм токарного патрона с тремя крепежными (сквозными) отверстиями на 150мм (160мм) поворотный стол с тремя или четырьмя Т-пазами. Он универсальный. В столе должно быть конусное отверстие КМ2.
С уважением

ТЕХНОРЕАЛ
05.10.2017 19:18
0

Здравствуйте.
Этот фланец для 125мм патрона для поворотного стола (крепятся винтами через сквозные отверстия в патроне к фланцу).
С уважением

ALz
05.10.2017 19:01
0

Подскажите, а какой типоразмер патрона сюда подходит?
