головка делительная универсальная FB100 (F12100)
62 160 ₽
- Бренд
- ТЕХНОРЕАЛ
- Артикул
- МА320405010
- Код товара
- Вес
- 57 кг

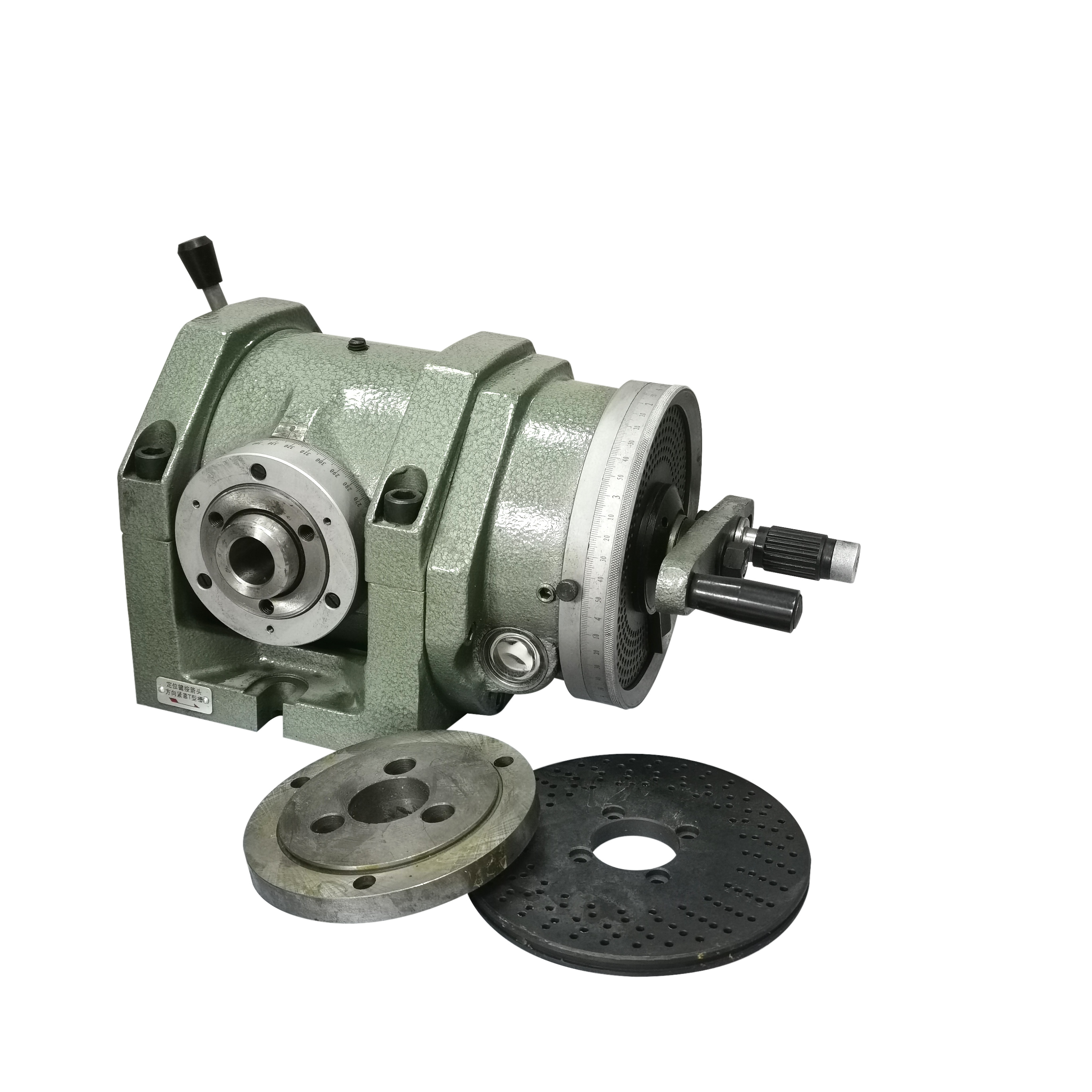

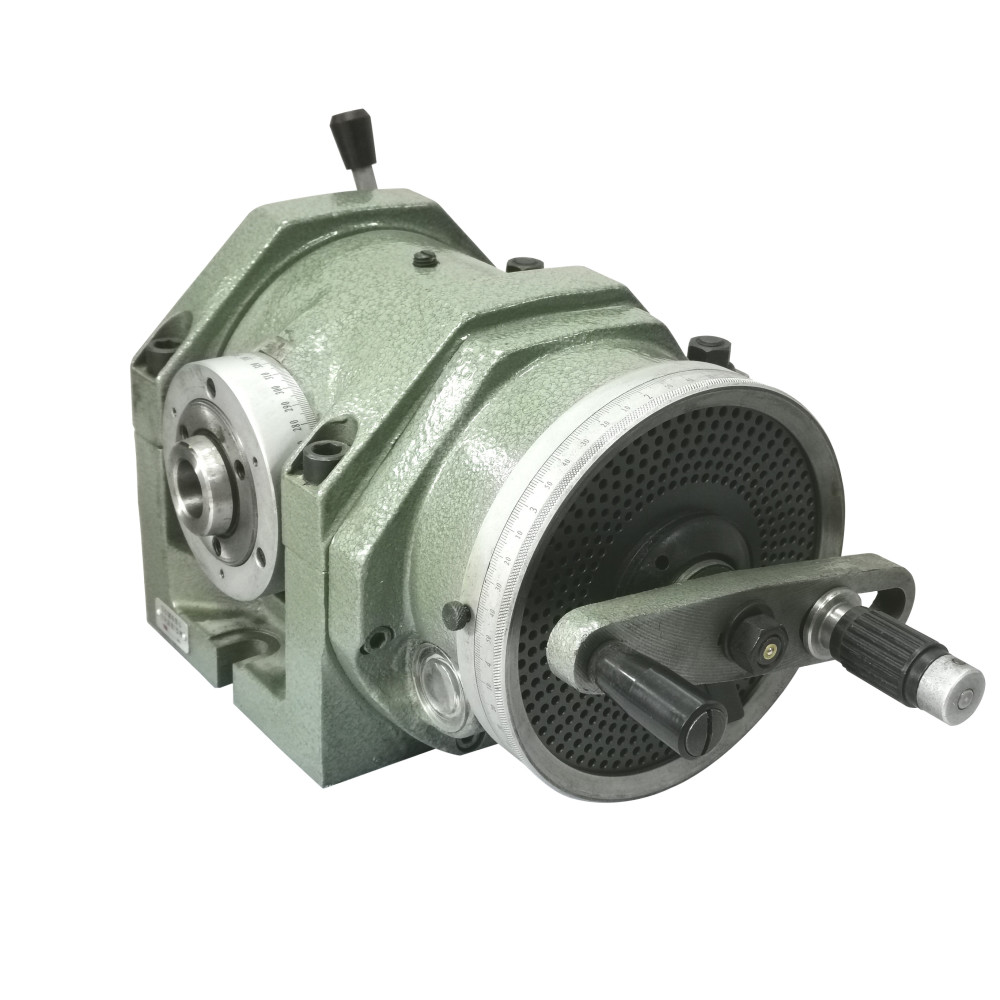

Головка делительная универсальная FB100 (F12100)
УДГ поставляется в комплекте.
- УДГ
- Делительные диски 2шт

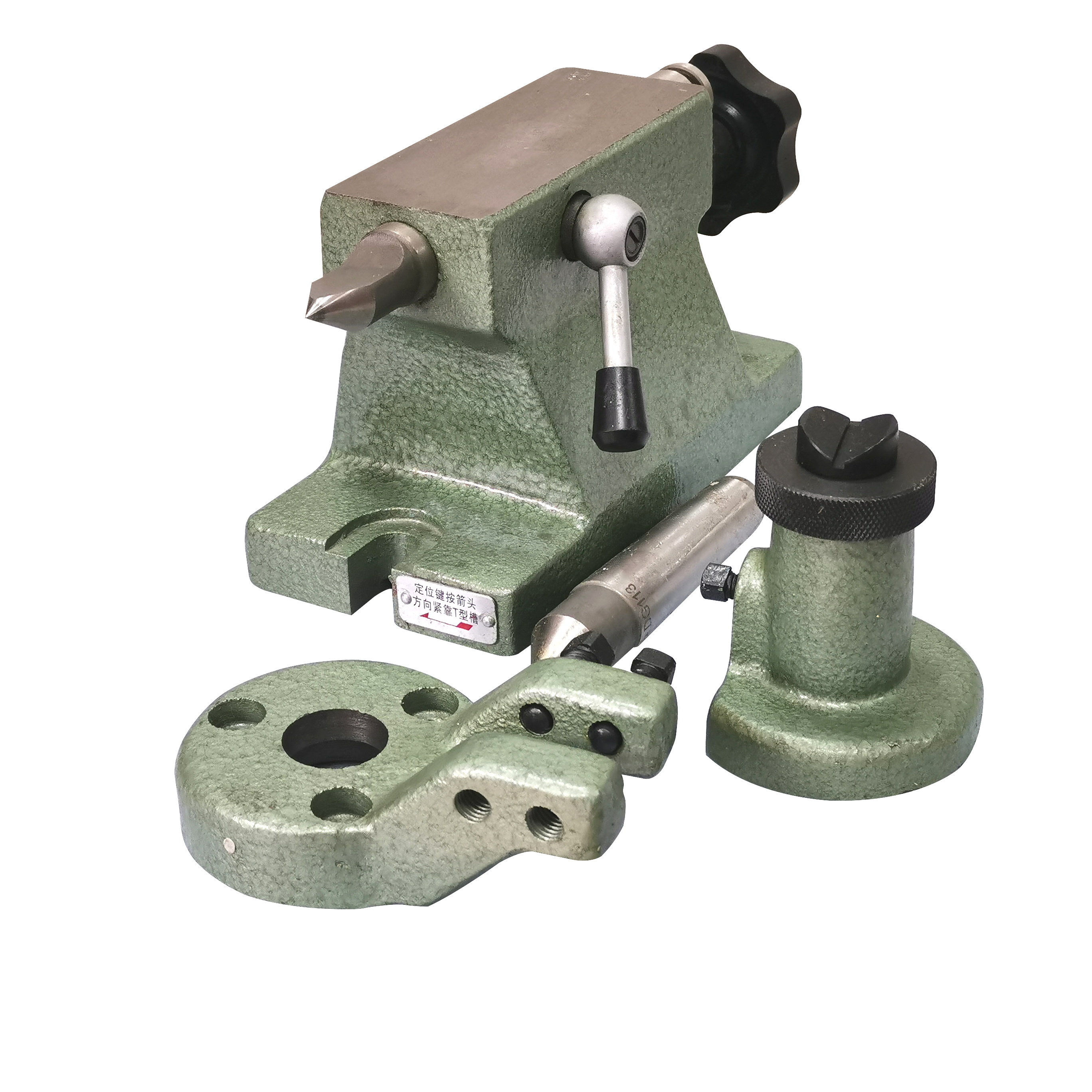

- Задняя бабка
- Упорный центр в шпиндель
- Фланец для 3х-кулачкового патрона

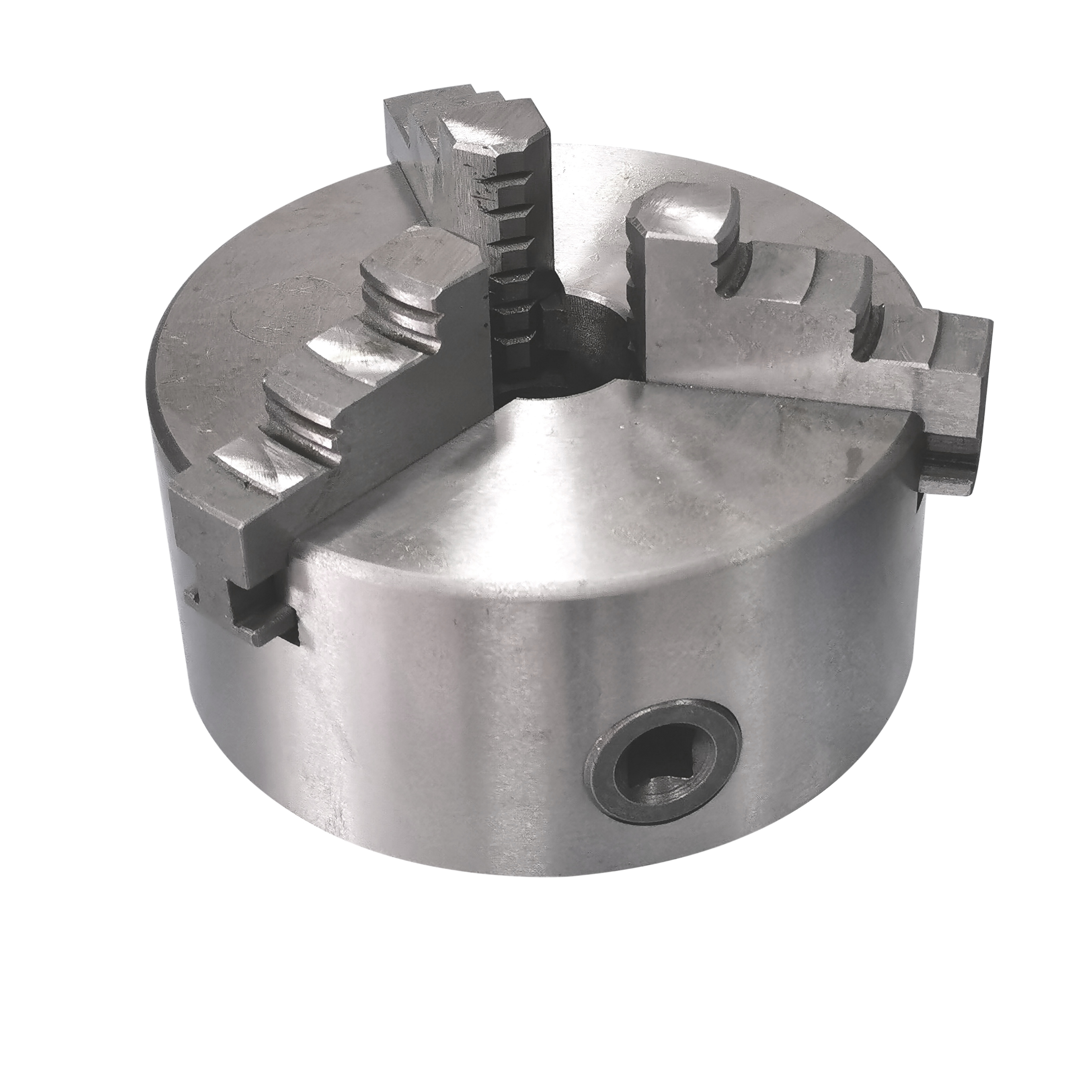

- 125мм 3х-кулачковый патрон с прямыми, обратными кулачками и ключом
- Регулируемый люнет
Технические параметры:
- Максимальный диаметр устанавливаемой детали 200мм
- Угол наклона шпинделя от горизонтальной плоскости вверх 0..95о
- Угол наклона шпинделя от горизонтальной плоскости вниз 0..-5о
- Угол поворота шпинделя на один оборот делительной ручки 9о
- Цена деления на нониусе 10"
- Передача 1:40
- Внутренний конус шпинделя КМ3
- Ширина установочного паза 14мм
- Диаметр наружного условного конуса шпинделя (для установки фланца) 41.275мм
- Диаметр патрона 125мм
- Деления на первом диске: 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
- Деления на втором диске: 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
- Погрешность установки шпинделя за один оборот ручки 8"
- Максимальная погрешность на 90о поворота шпинделя 1'
- Максимальная нагрузка 100кг
- Вес нетто/брутто 57/69кг
- Размеры упаковки 61х46х26см
Размеры УДГ
Происхождение
- Страна
- Россия
- Бренд
- ТЕХНОРЕАЛ
Размеры
- Вес нетто
- 57 кг
- Вес брутто
- 69 кг
- Объем
- --- л
- Длина
- 61 см
- Ширина
- 46 см
- Высота
- 26 см
К этому товару пока нет комментариев
