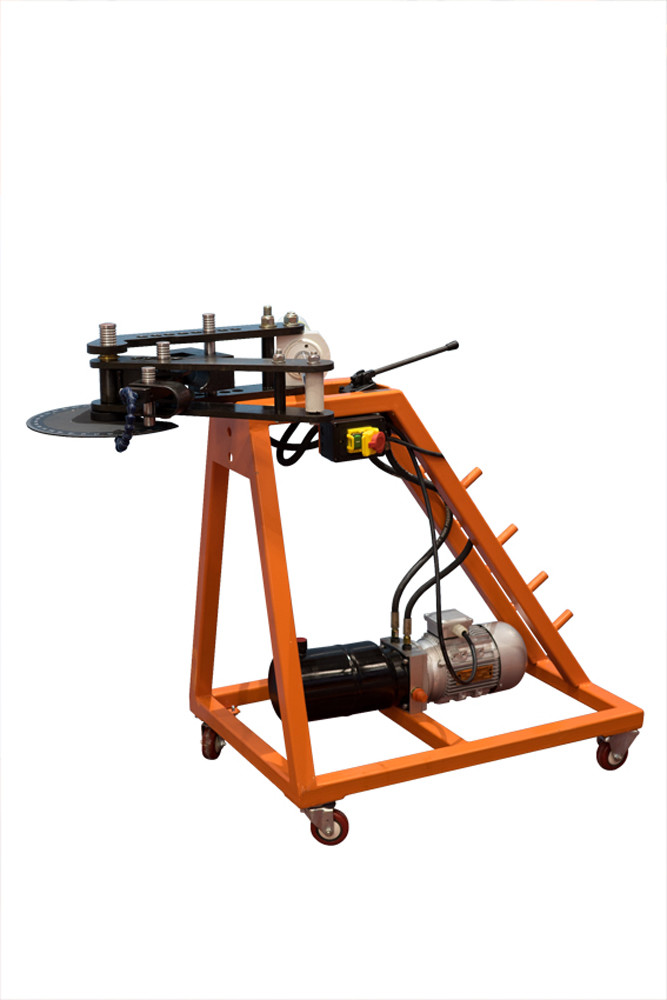

Трубогиб гидравлический Stalex НТВ - 1000

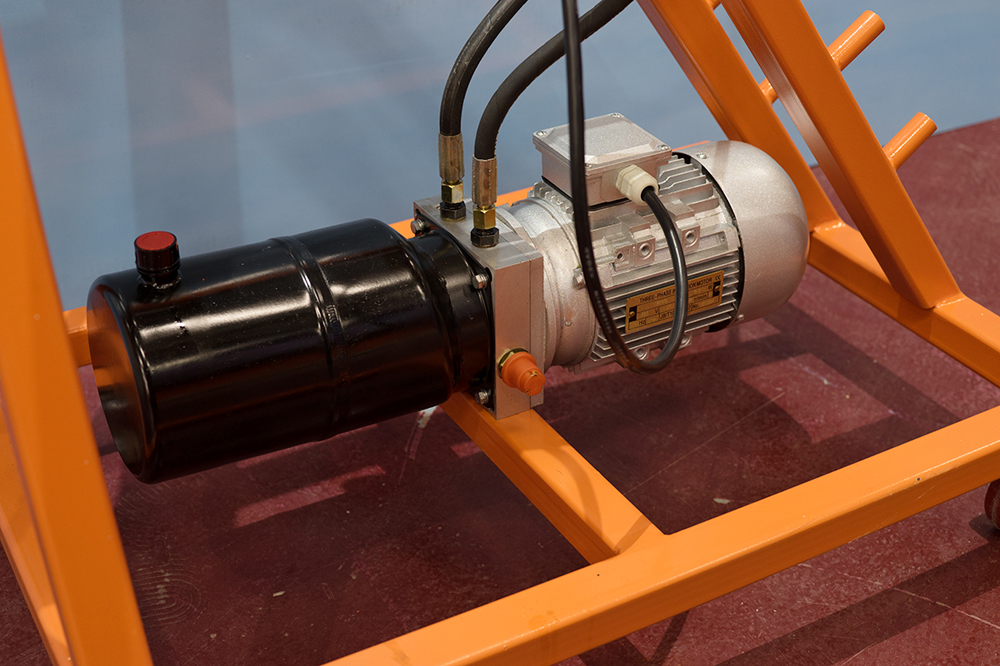

Гидравлический трубогиб Stalex HTB-1000 предназначен для изгибания круглых труб из металла или другого материала по заданному радиусу. Удобное управление гидроцилиндром и компактная гидравлическая насосная станция позволяют быстро производить гибку на нужный угол. Продуманная простая система рычагов, приводимая в движение гидравлическим цилиндром, развивает большое усилие гибки. Гибка трубы происходит вокруг штампа-шаблона, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом.

Максимальный угол гиба 0 - 120°, возможен гиб 0 - 240° на дополнительных штампах. Стандартный набор штампов позволяет изготавливать множество вариантов гибки труб различной конфигурации и в разных плоскостях.

3 штампа в стандартной комплектации для труб круглого сечения диаметром до 1-3/4”

Наличие градусной шкалы позволят загибать заготовки с высокой повторяемостью на точный угол

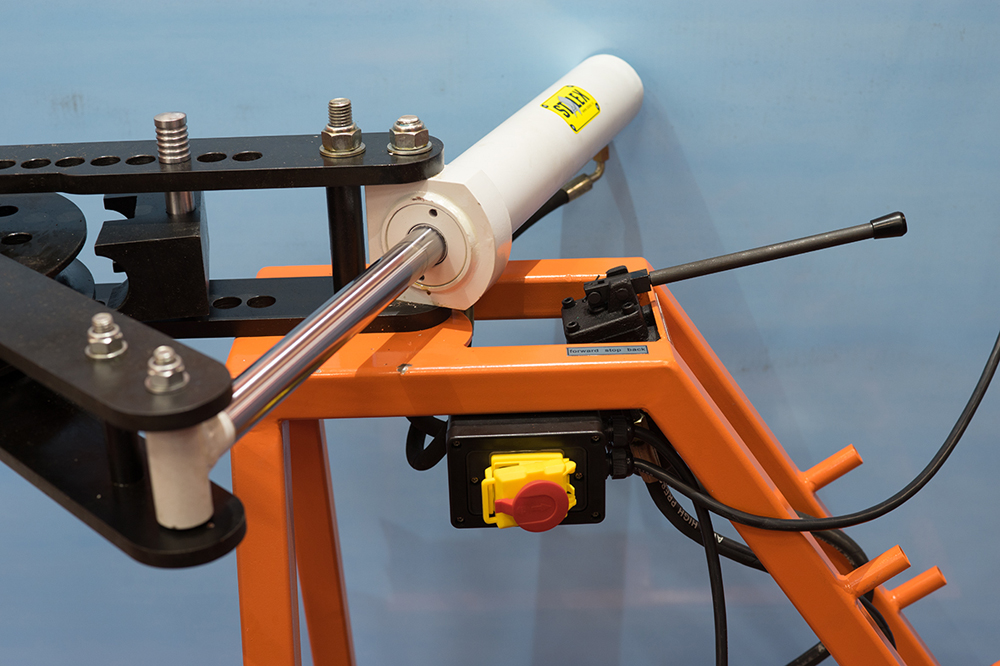

Удобное управление гидроцилиндром позволяет быстро производить гибку на нужный угол

Описать станок можно в трех словах: мощный, компактный, мобильный.

Комплектация:

• трубогиб;

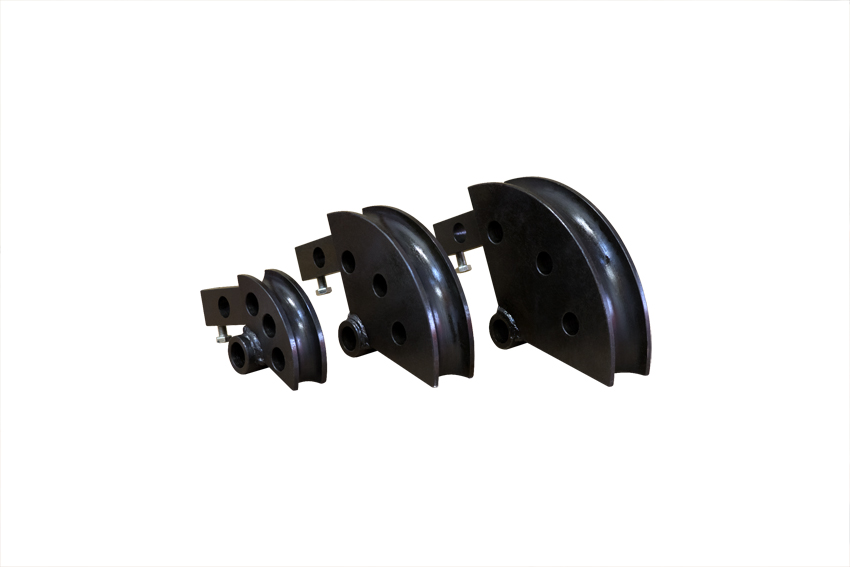

• комплект из 3 штампов для изгибания (диаметр трубы, мм х диаметр гиба, мм): Ø25,4 x Ø76,2 (1” x 3”), Ø38,1 x Ø127 (1-1/2” x 5”), Ø 44,4 x Ø152,4 (1-3/4” x 6”);

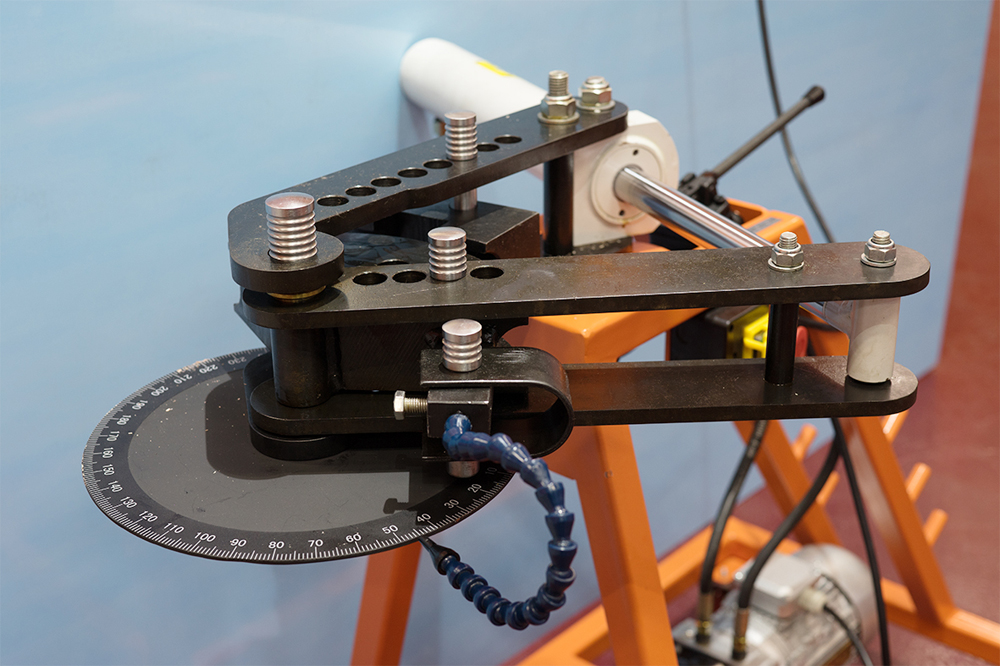

• круговая шкала в градусах с указателем угла гиба;
• инструкция по эксплуатации.

Отличительные особенности:

• Максимальный угол гиба 0-120° (на дополнительных штампах, возможен гиб 0-240°)
• Удобный в эксплуатации и предназначен для гибки труб до 50,8 мм (2”) (на дополнительных оправках)
• В центре вращения находится алюминиево-бронзовая втулка
• 3 штампа в стандартной комплектации
• Прочная конструкция
• Возможность крепления колес в основании трубогиба придает ему дополнительную мобильность и легкость в транспортировке
• Наличие градусной шкалы позволят загибать заготовки с высокой повторяемостью на точный угол.

Технические характеристики:
