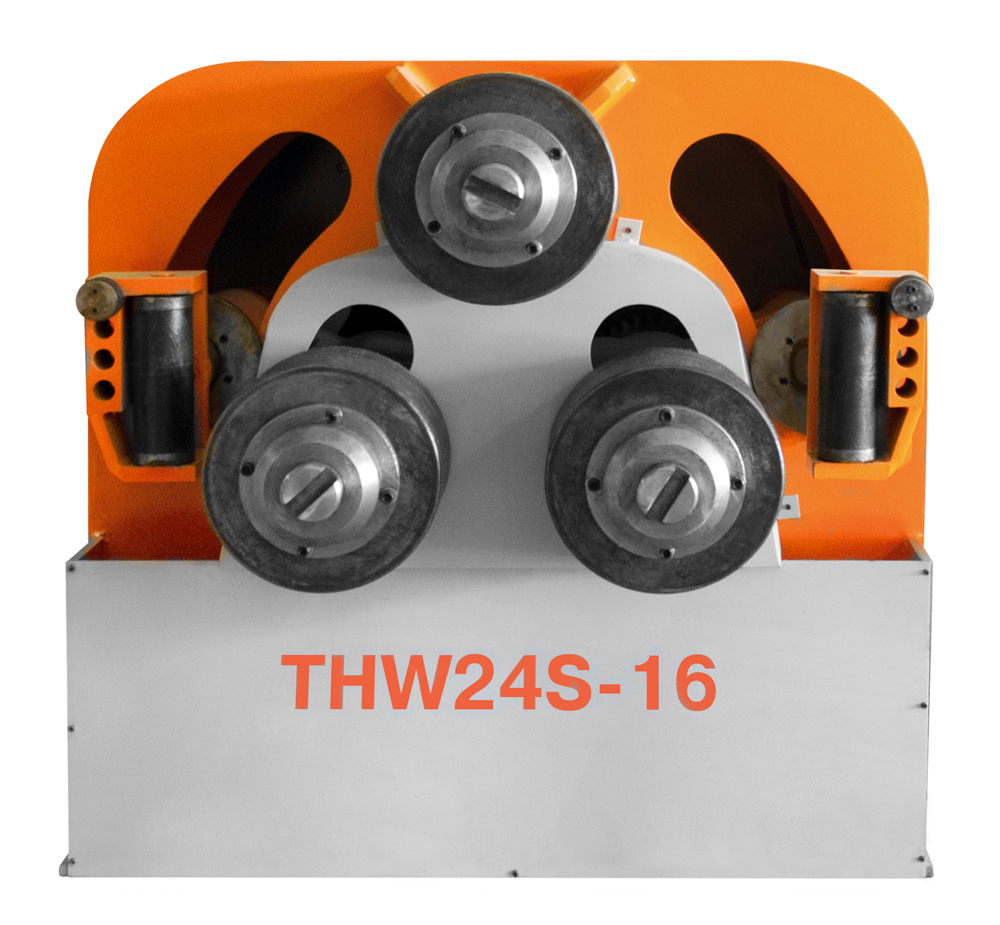

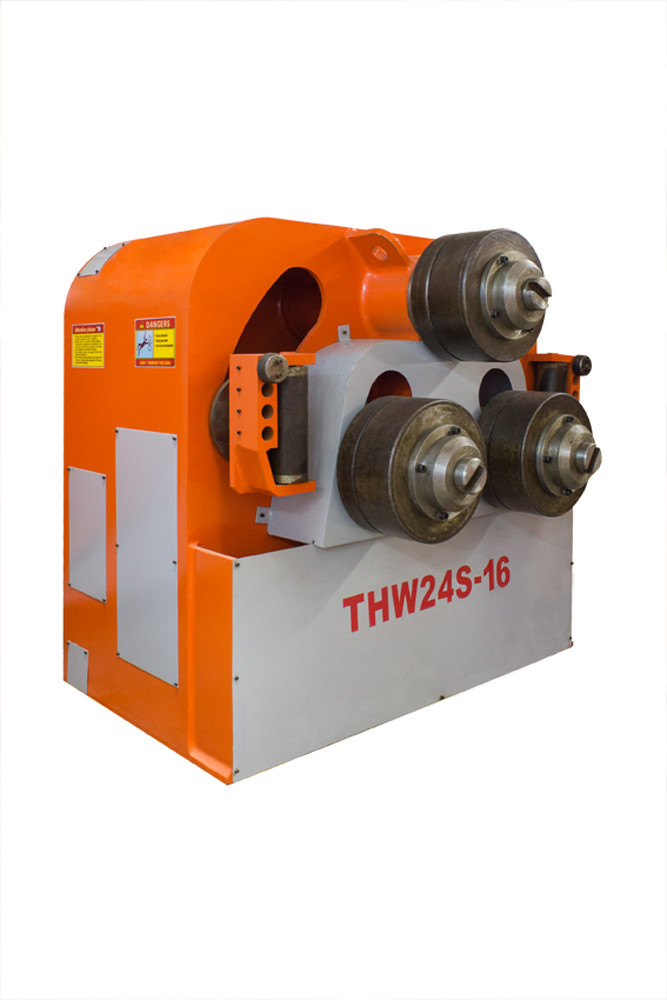

Профилегиб гидравлический Stalex THW24S-16

Мощный гидравлический профилегиб предназначен для гибки профильных труб и другого металлического проката в вертикальном положении. Крепкая устойчивая конструкция с 2-мя приводными роликами имеет длительный срок службы. Удобство управления достигается за счет уставленного NC-контроллера. Данный станок предназначен для интенсивного промышленного использования.

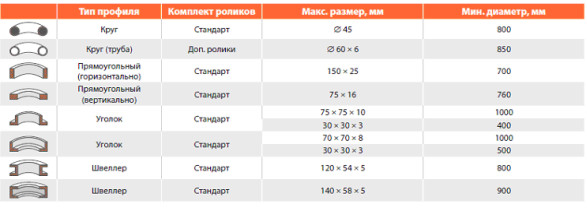

Станок предназначен в первую очередь для задач в промышленном производстве, в таких областях как нефтехимическая отрасль, корабельные и машиностроительные производства. В стандартную комплектацию входит универсальный набор роликов для изгибания профилей согласно ниже приведенной таблице.

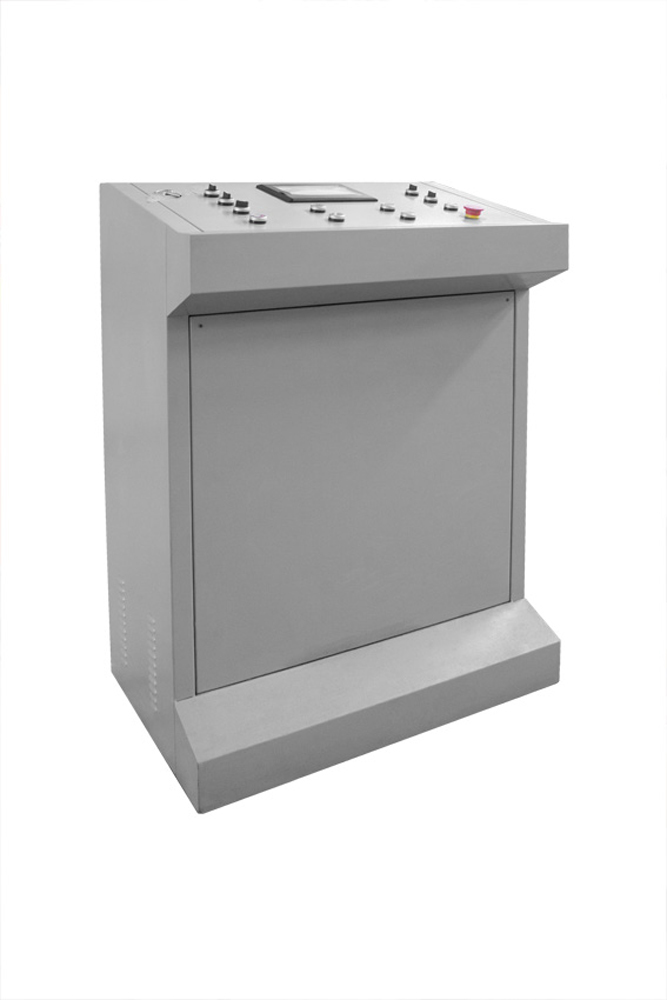

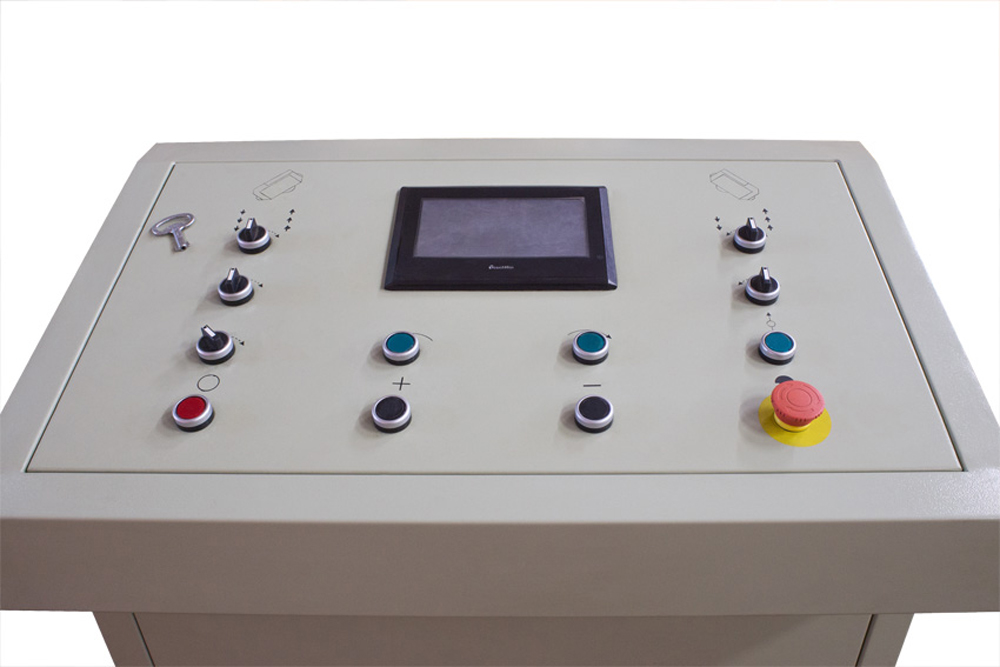

Пульт управления с NC-контроллером

Команды кнопок.
a. SB0: Экстренная остановка
b. SB1: Кнопка выбора увеличения
c. SB2: Кнопка выбора уменьшения
d. SB3: Включение смазочного насоса
e. SB4: Перемещение влево верхнего ролика
f. SB5: Перемещение вправо верхнего ролика
g. SB6: Остановка верхнего или нижнего ролика
h. SA0: Медленное или непрерывное движение верхнего ролика
i. SA1: Подъем/опускание левого опорного ролика
j. SA2: Перемещение влево/вправо левого опорного ролика
k. SA3: Подъем/опускание правого ролика
l. SA4: Перемещение влево/вправо правого опорного ролика

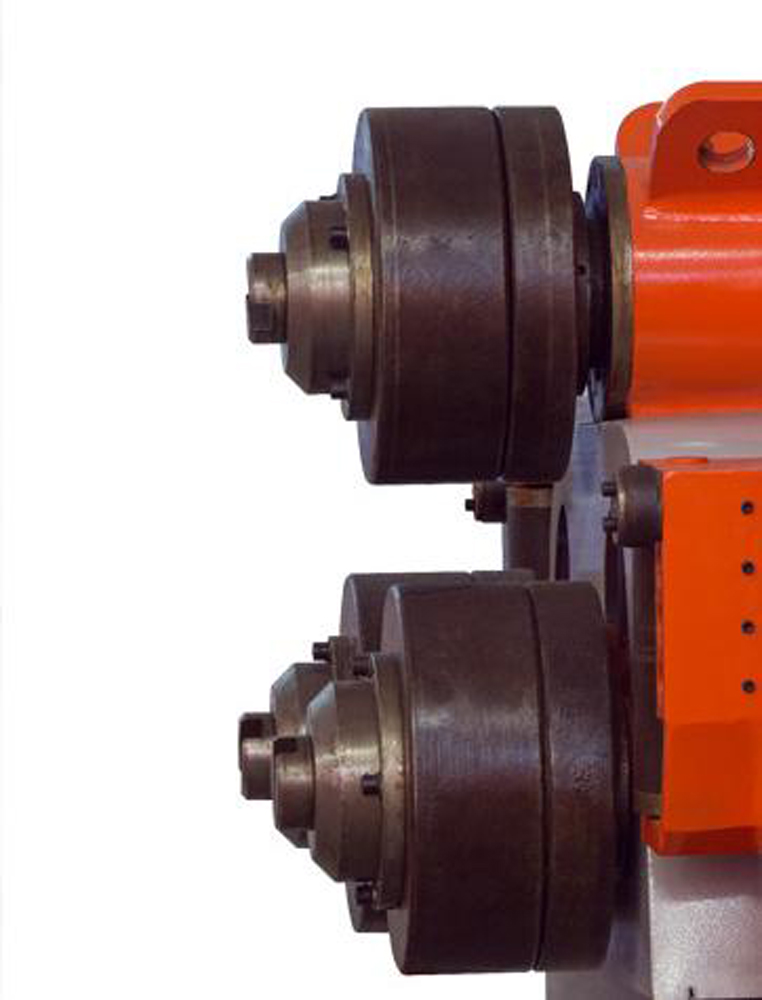

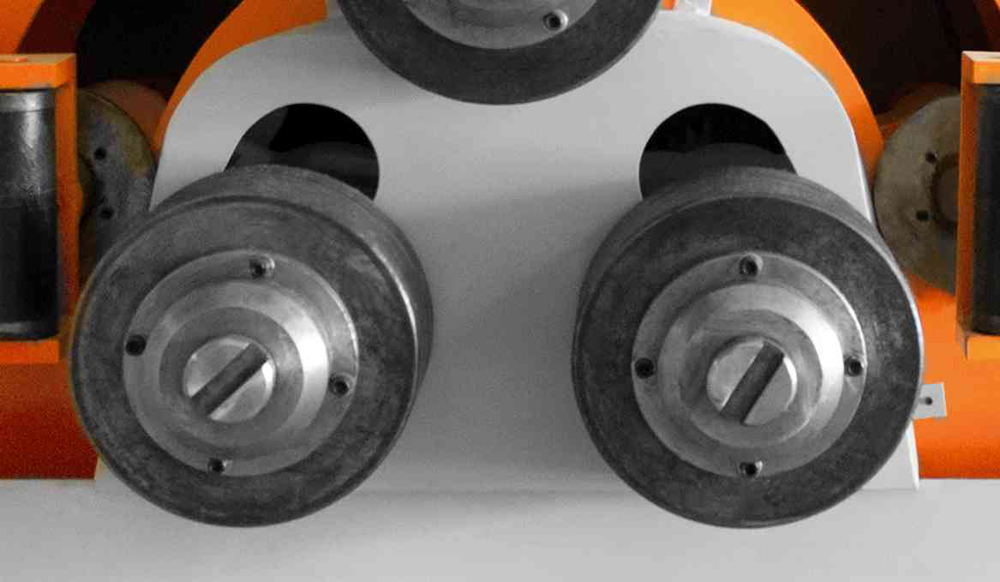

Два приводных ролика.

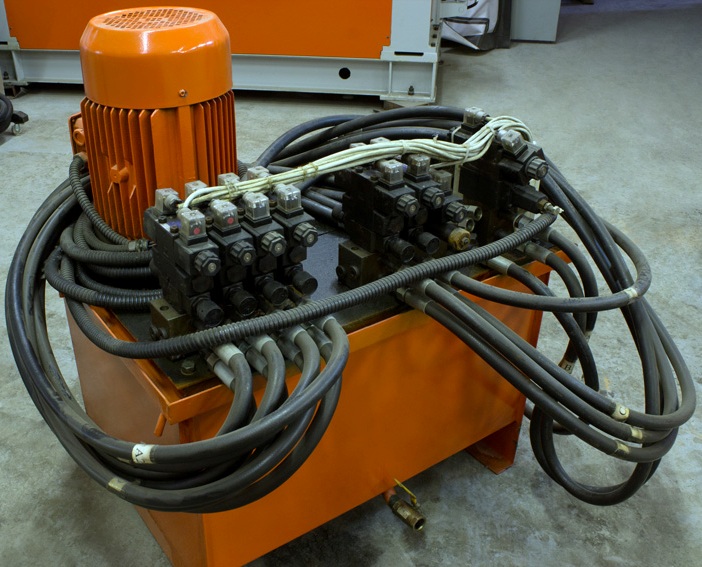

Двойные насосы с зубчатой передачей (16 мл/об и 4 мл/об) управляют частью подачи масла с помощью двигателя серии Y. Меньший насос регулирует давление с помощью электромагнитного клапана для смазки опорных роликов, подает масло при работе с нагрузкой.

Отличительные особенности:

• Предел текучести ≤ 245 МПа;
• Объем масляного бака приблизительно 160 л;
• Объем гидравлической системы приблизительно 200 л;
• Двойные насосы с зубчатой передачей (16 мл/об и 4 мл/об) управляют частью подачи масла с помощью двигателя серии Y;
• Меньший насос регулирует давление с помощью электромагнитного клапана для смазки опорных роликов, подает масло при работе с нагрузкой;
• Во время работы у всех петлей гидравлических цилиндров есть стопорный клапан для поддержания давления, функционирующий с помощью вспомогательного клапана.

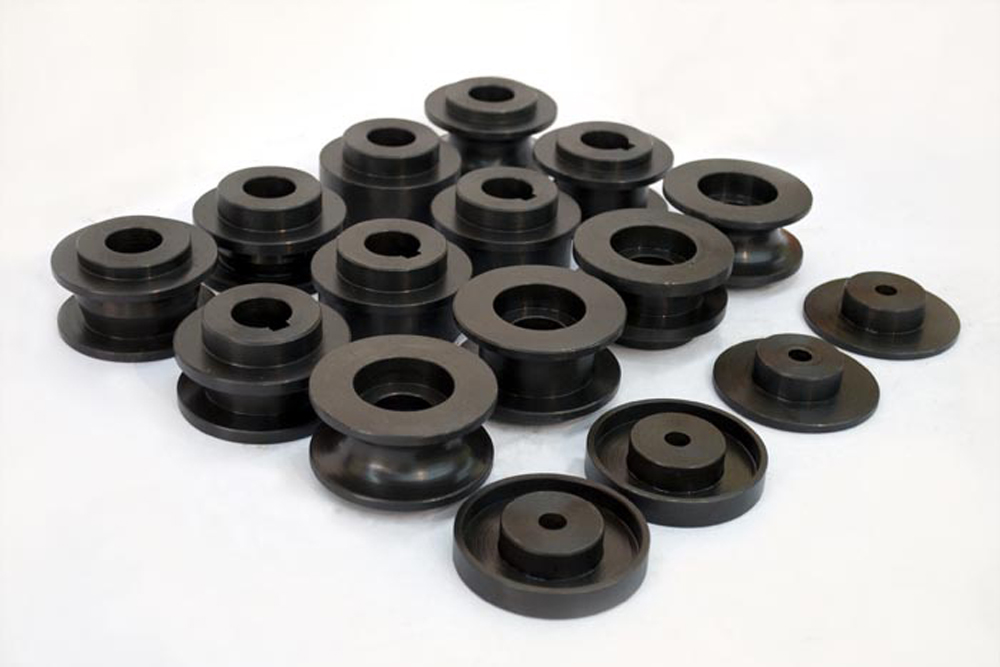

В стандартную комплектацию входит универсальный набор роликов для изгибания профилей.

Технические характеристики:
