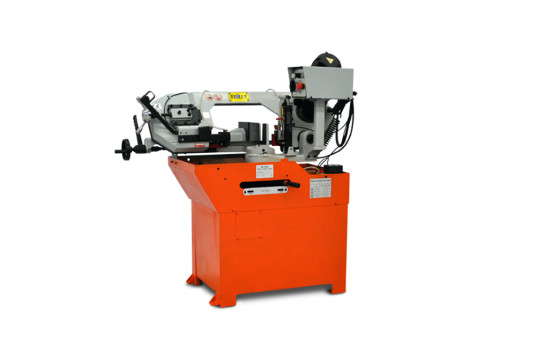

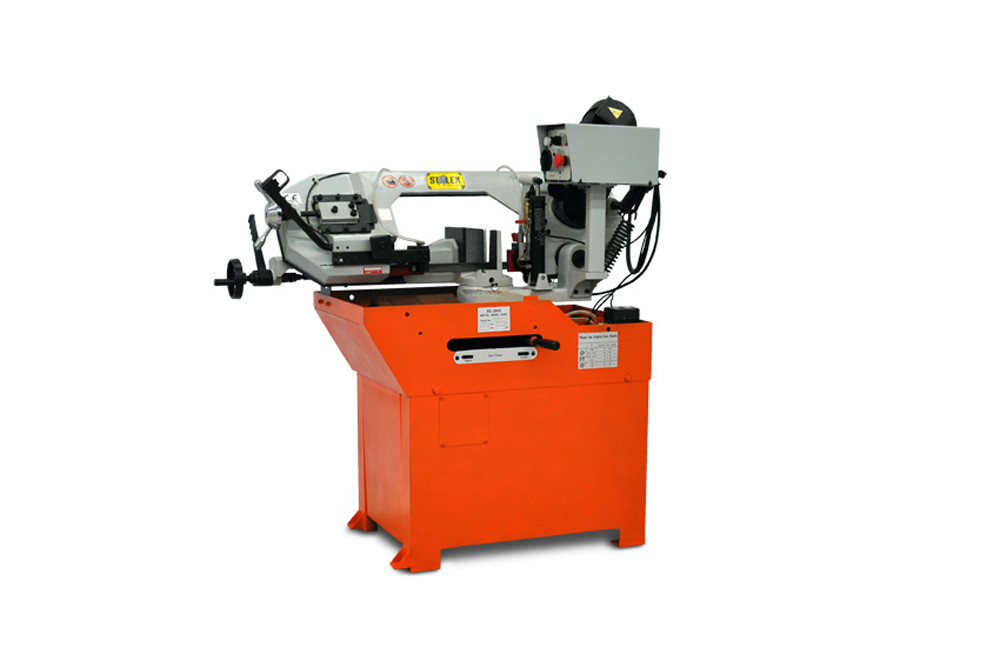

Станок ленточнопильный BS 260 G

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-260G позволяет делать распилы заготовок диаметром до 227мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

Используя данную модель имеющую быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Ленточное полотно:
• Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
Процесс пиления:
• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
• Регулировка угла поворота вдоль шкалы
• Регулируемая подача СОЖ в зону резания.

Отличительные особенности:

• Помпа для подачи охлаждающей жидкости;
• Шкала для регулировки угла реза;
• Быстрорегулируемые тиски для резки под углом;
• Стационарная станина с возможностью крепления к полу;
• Зубчатый привод;
• Пила вращается в одну сторону на угол до 60°;
• Скорость опускания регулируется с помощью гидроцилиндра;
• Скорость резания 36, 72 м/мин ;
• Мощность 1,1 кВт .

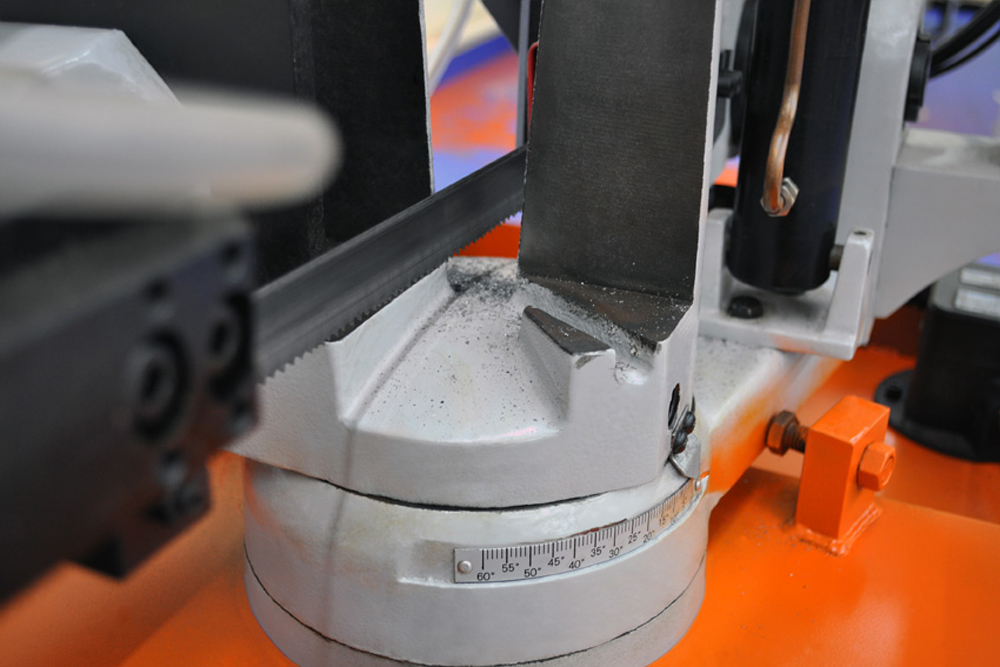

Поворотная рама пилы на угол от 0° до +60°

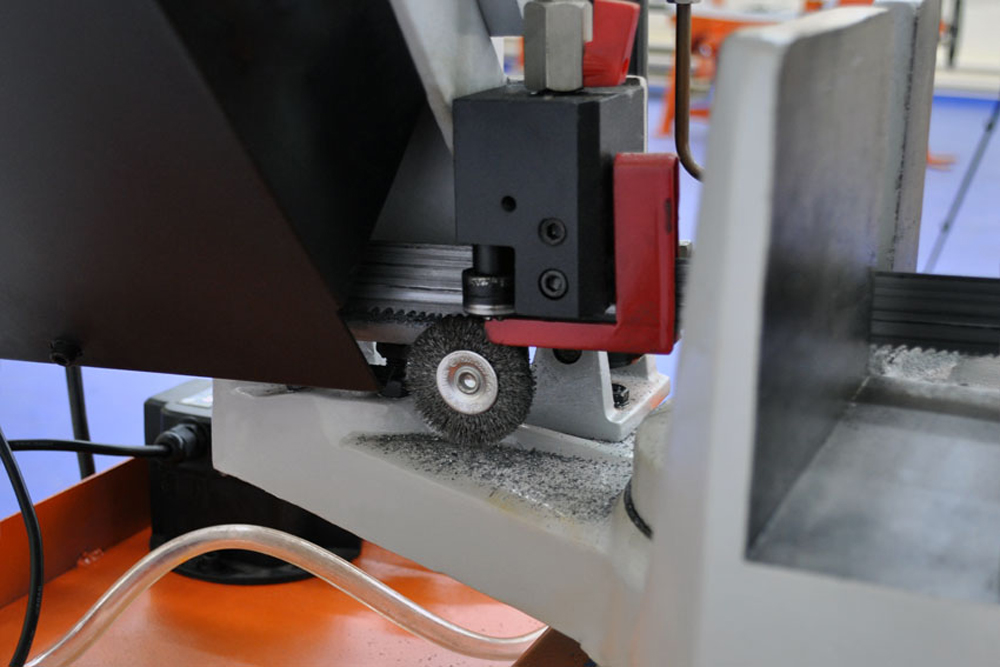

Твердосплавные направляющих пластины и роликовые подшипники обеспечивают точность движения ленты

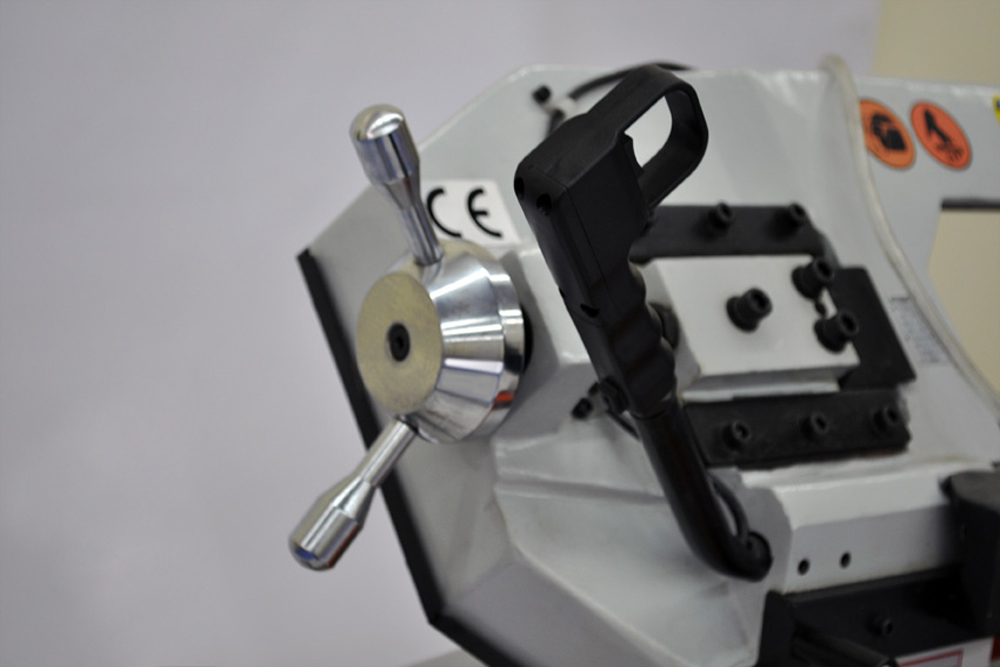

Механическое натяжение полотна

Технические характеристики:

Комплектация:

Инструкция по эксплуатации
