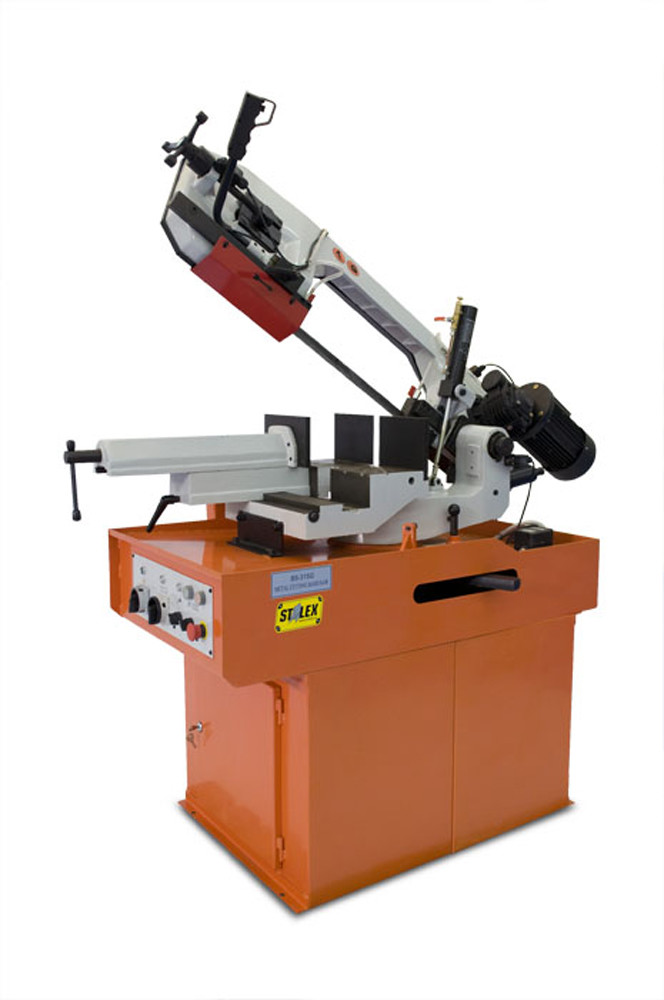

Станок ленточнопильный Stalex BS-315G

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315G позволяет делать распилы заготовок диаметром до 230мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

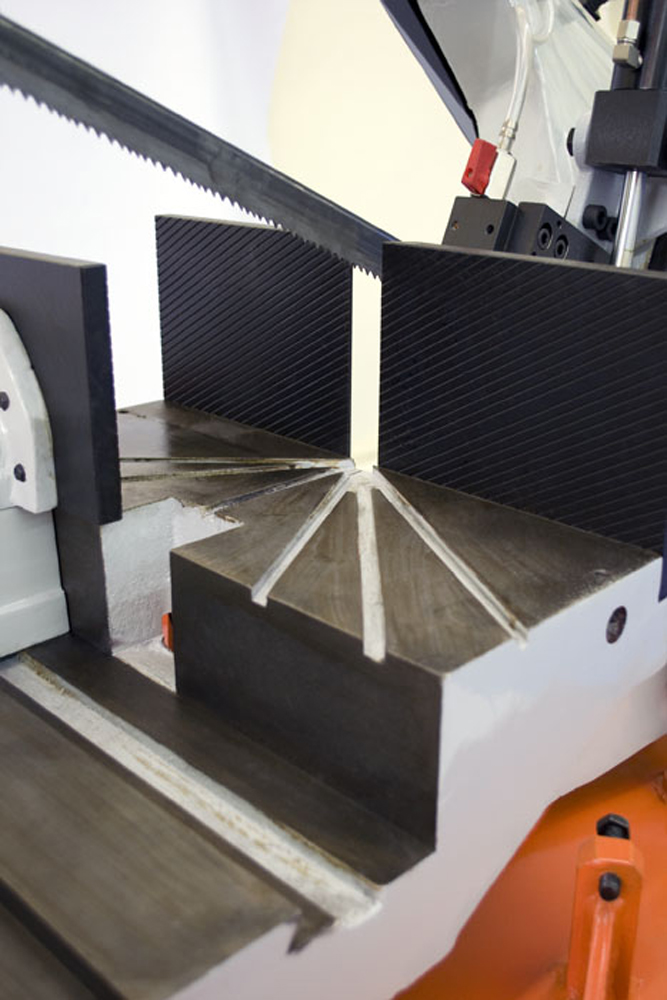

Используя данную модель имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Ленточное полотно:
• Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
Процесс пиления:
• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
• Регулировка угла поворота вдоль шкалы
• Регулируемая подача СОЖ в зону резания.

Отличительные особенности:

• Пила вращается в обе стороны от - 45 до + 60 градусов, с шагом 1°;
• Скорость вращения полотна: 40, 80 м/мин ;
• Размер полотна: 27х0,9х2825 мм ;
• Подача пильной рамы: собственный вес с гидрорегулировкой ;
• Зажим заготовки: ручной ;
• Мощность двигателя: 0,75/1,1 кВт (3-х фазный), термозащита перегрузки двигателя ;
• Привод: зубчатый (червячная передача) ;
• Размер упаковки: 1630х870х970 мм - пила, 720х560х600 мм - стойка ;
• Масса нетто/брутто: 350/390 кг.

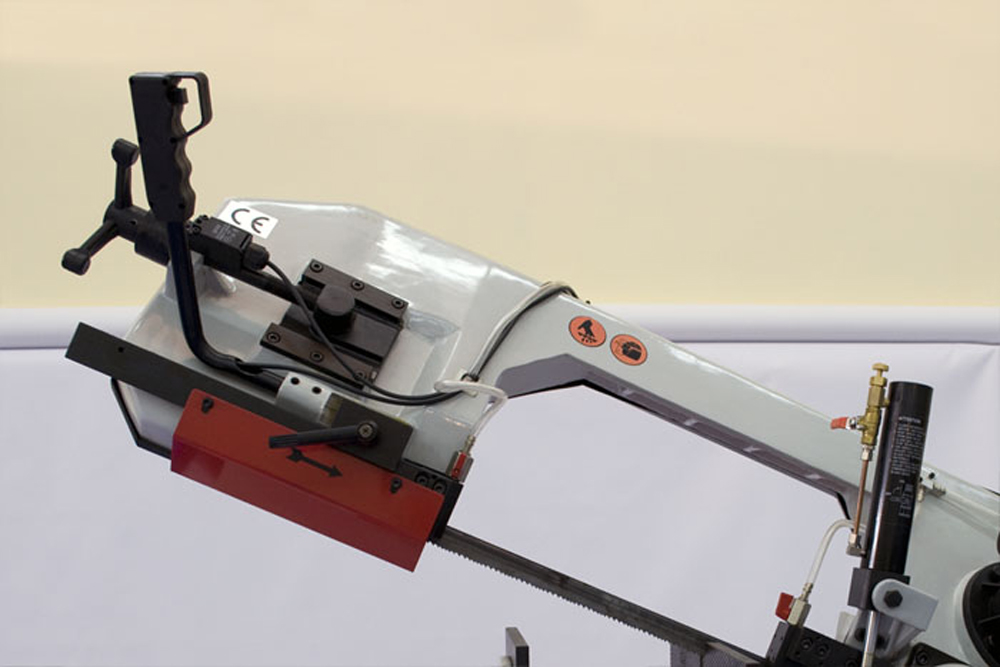

Поворот рамы пилы на угол от -45° до +60°

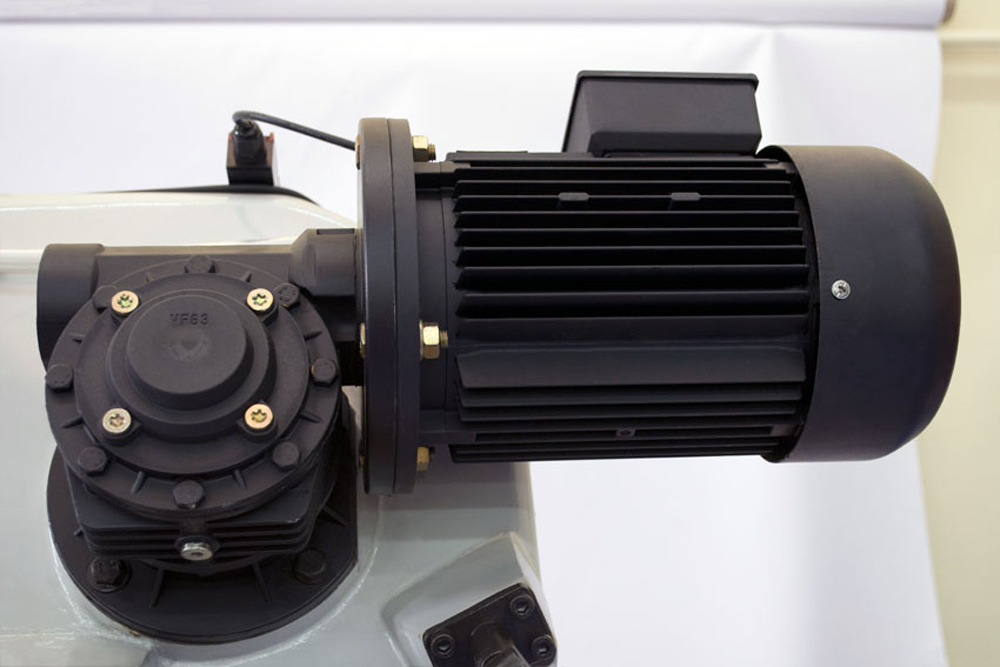

Трехфазный двигатель с зубчатым приводом

 Механическое натяжение  полотна

Технические характеристики:
