стол поворотный наклоняемый 100 мм (4 паза), КМ2
18 510 ₽
- Бренд
- ТЕХНОРЕАЛ
- Артикул
- AMTRT-100.3N
- Код товара
- Вес
- 5.4 кг

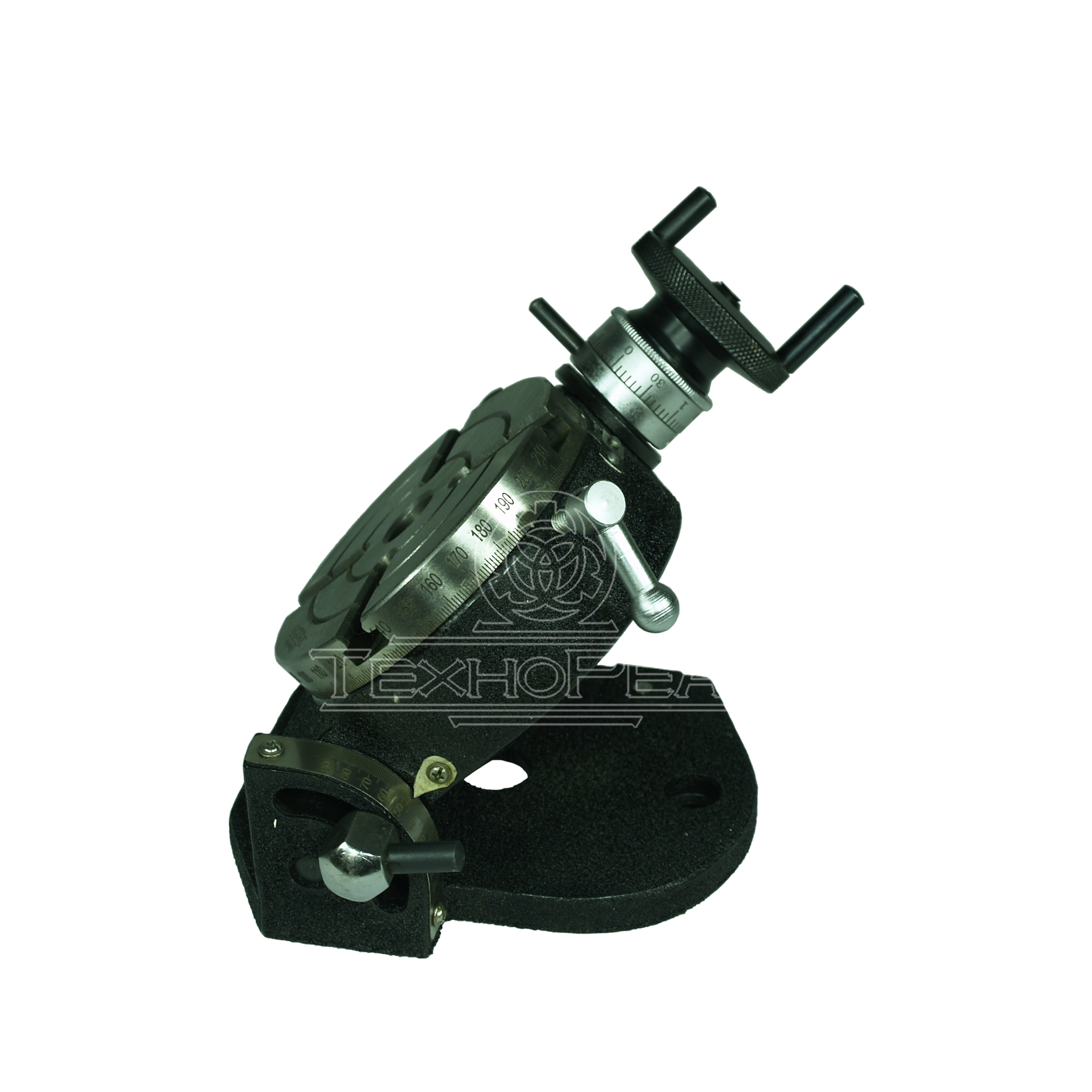

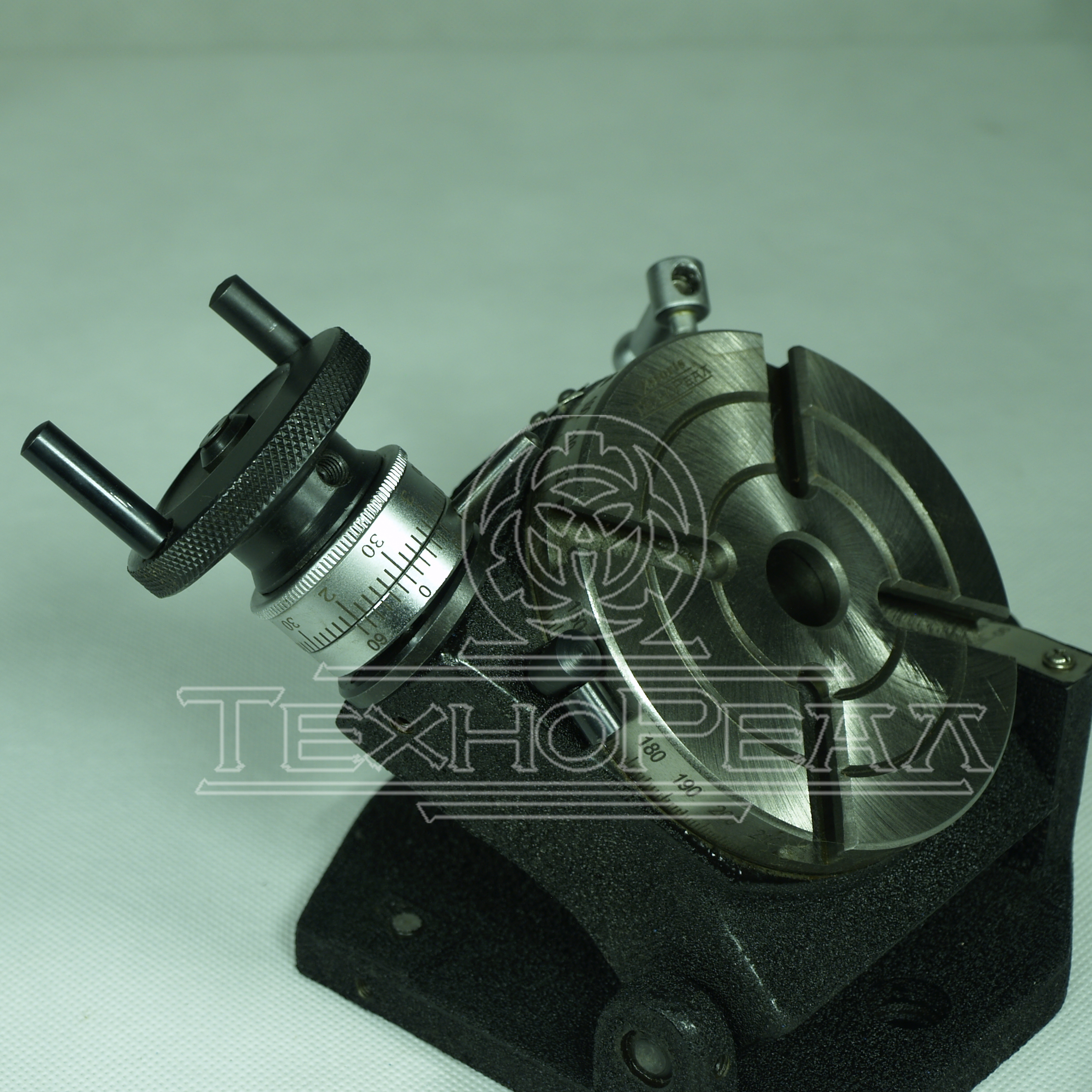

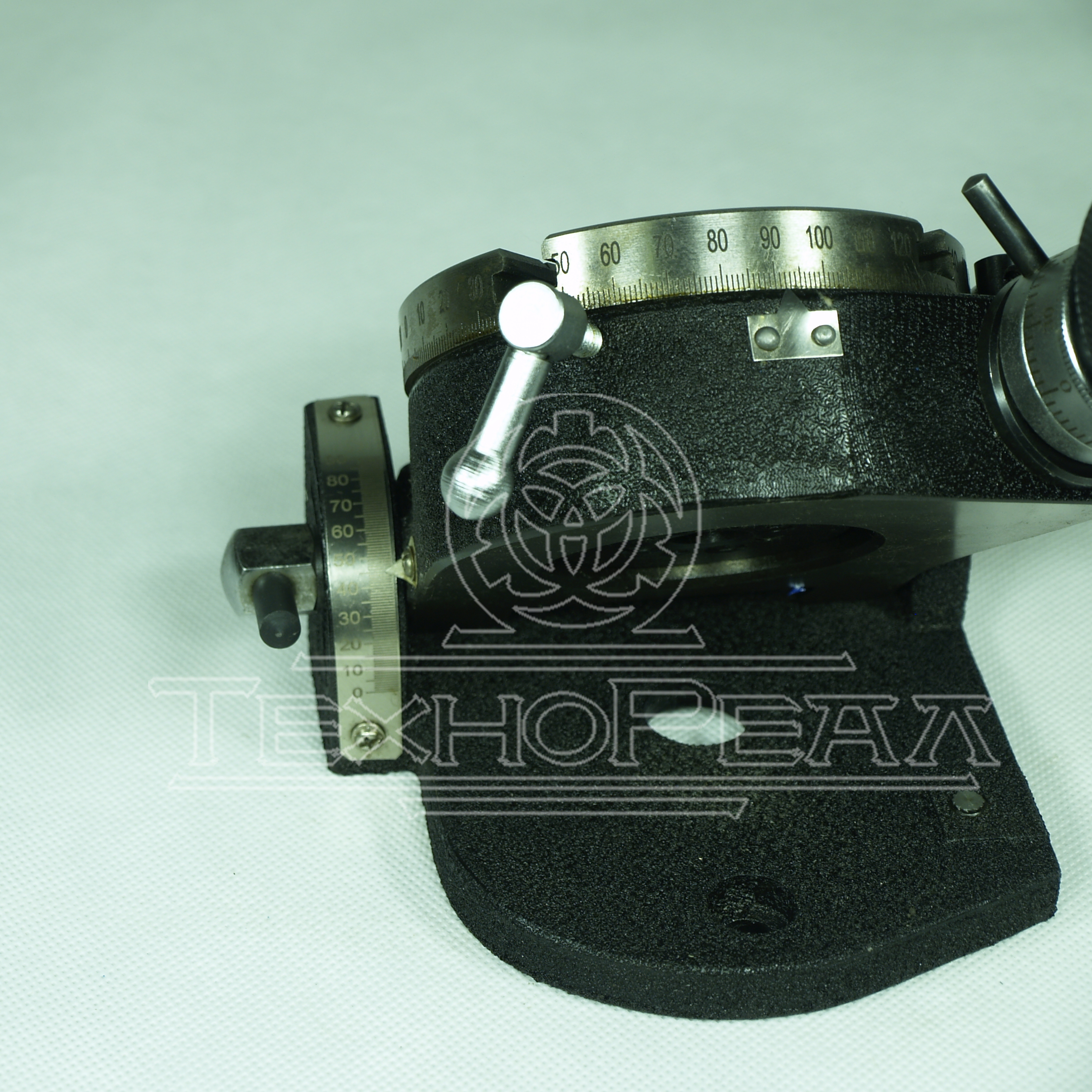

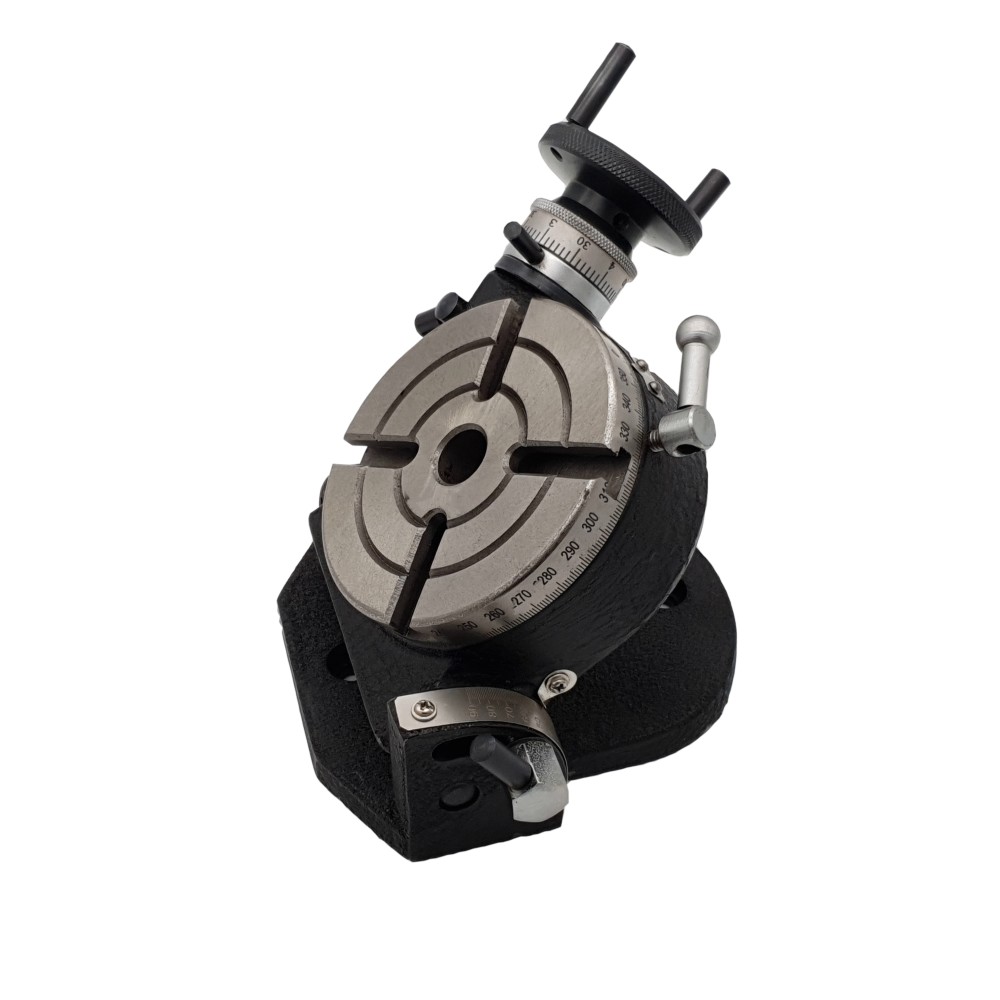

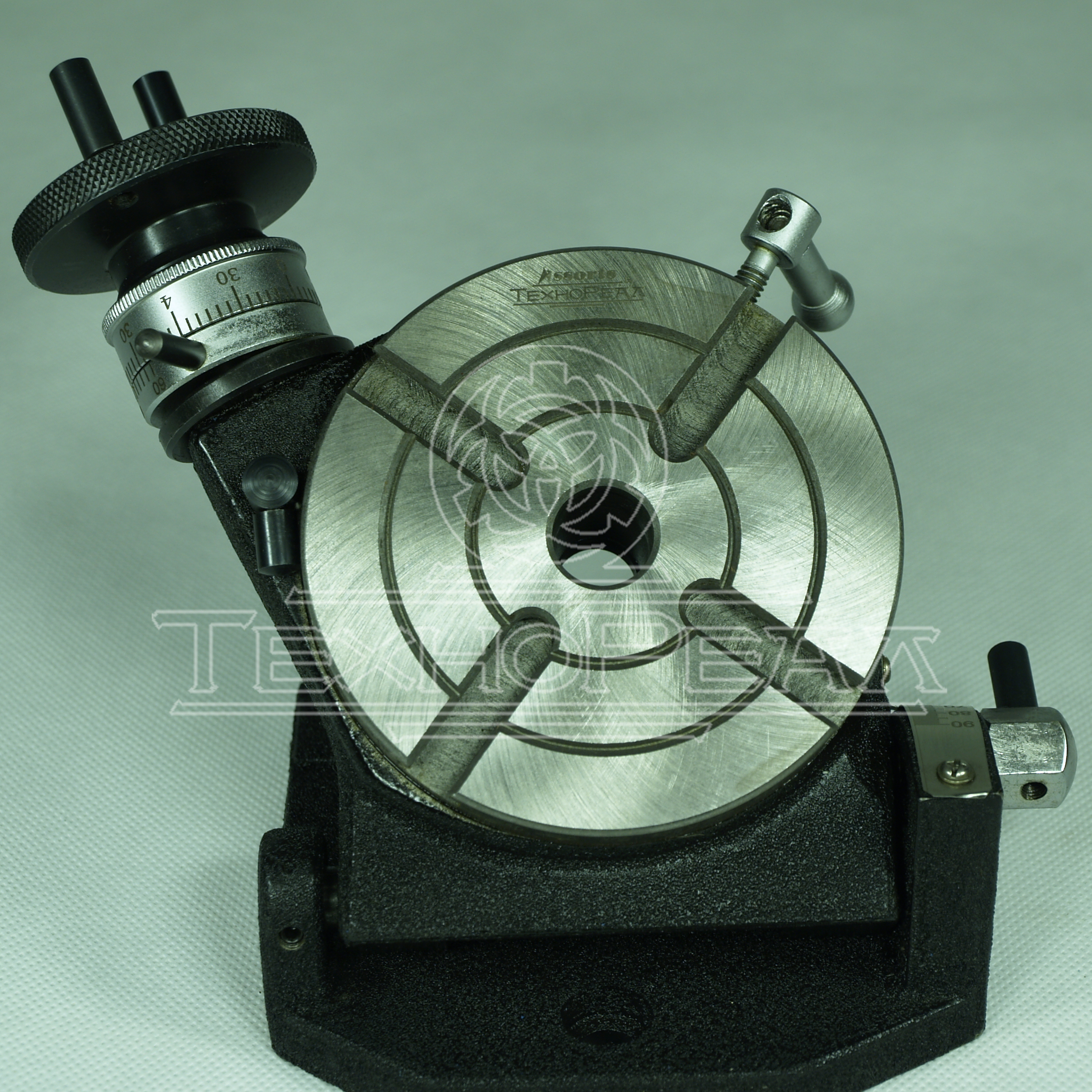

Стол поворотный наклоняемый 100 мм, 4 паза, с отверстием КМ2
Поворотный стол - оснастка, позволяющая устанавливать заготовки с необходимыми углами поворота и наклона. Стол изготовлен из высокопрочного чугуна. Поворотная часть имеет четыре Т-образных паза, позволяющих закреплять на столе заготовки или различную оснастку, такую как: тиски, фланец с кулачковым или сверлильным патроном и прочую. В центре стола есть конусное отверстие Морзе 2, что значительно расширяет возможности применения со столом дополнительной оснастки. Для установки углов поворота и наклона имеются шкалы с ценой деления 5’ для поворота и 1° для наклона. Кроме того, для поворота есть нониусная шкала. На столе предусмотрено размыкание червяка и фиксация положения. Дополнительно к столу поставляются: задняя бабка, комплект делительных дисков, фланец для кулачкового патрона, комплект прижимов для пазов стола.

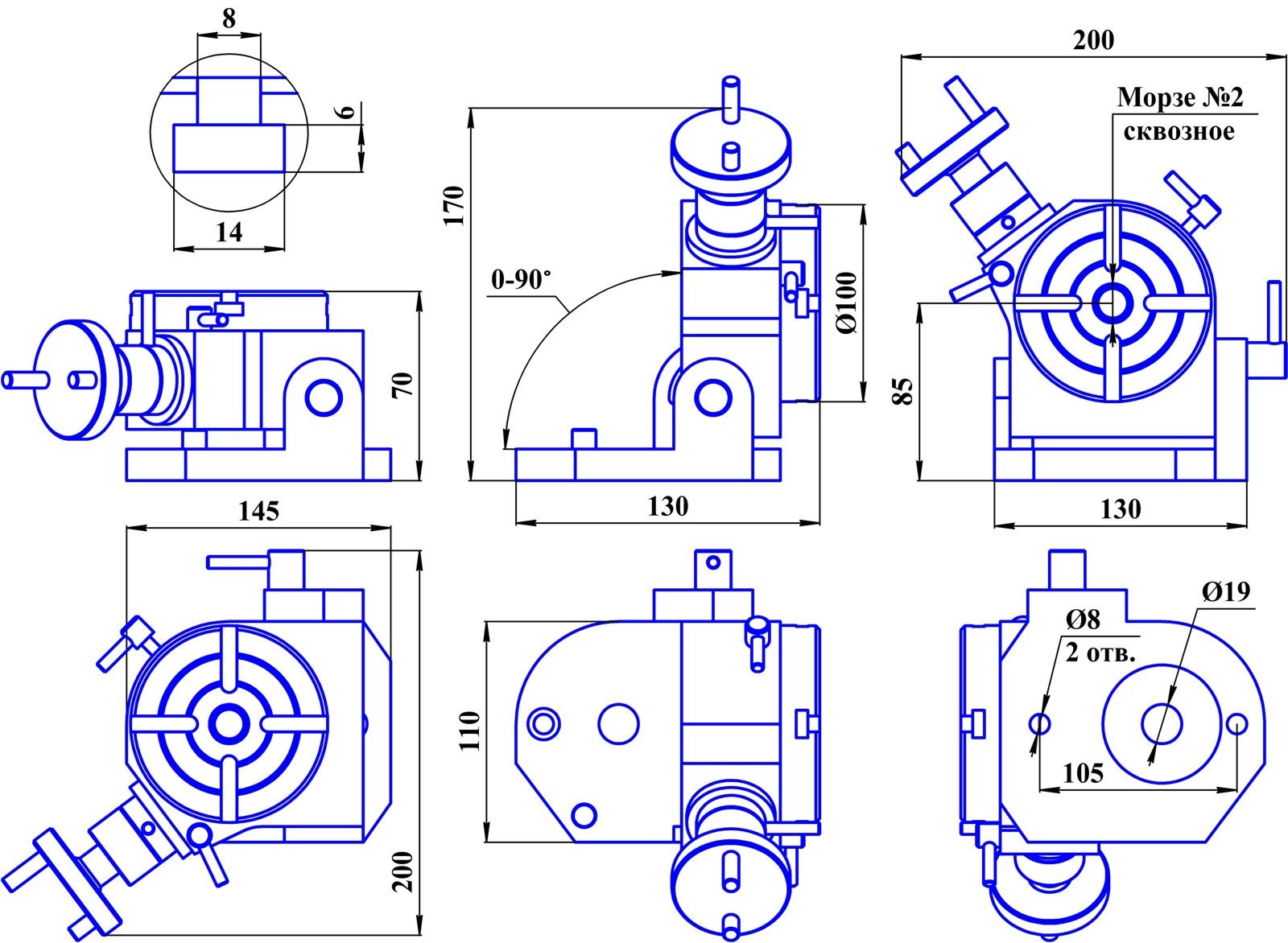

Характеристики стола
| Диаметр поворотной части, мм | 105 |
| Высота стола в горизонтальном положении, мм | 67 |
| Высота оси в вертикальном положении, мм | 86 |
| Размеры основания, мм | 130х145 |
| Поворот стола на углы | 0-360° |
| Наклона стола на углы | 0-90° |
| Передаточное число | 1:72 |
| Ширина пазов, мм | 8 |
| Конусное отверстие в столе, Морзе | 2 |
| Вес в упаковке, кг | 5,5 |
Комплектация
- стол в сборе.
Видеопрезентация
Дополнительное оснащение делительными дисками
Происхождение
- Страна
- Индия
- Бренд
- ТЕХНОРЕАЛ
Размеры
- Вес нетто
- 5.4 кг
- Вес брутто
- 5.4 кг
- Объем
- --- л
- Длина
- 24 см
- Ширина
- 24 см
- Высота
- 13 см
Рекомендуемые товары
стол поворотный наклоняемый 100 мм (4 паза)
16 450 ₽
стол поворотный наклоняемый HV4 (3 паза)
30 550 ₽
делительные шайбы к поворотному столу 100мм с КМ2
7 580 ₽
набор прижимов для столов 75мм/100мм, М6 (10шт)
2 680 ₽
Здравствуйте.
Покупал стол для НГФ-110ш4. Подошел, но для работы в варианте УДГ места остается не много.
Понравилось большое количество регулировок. Небольшой люфт в червячной передаче с их помощью удалось легко устранить. Посадки точные, люфтов нет. Добавил смазки в шестерни, показалось что ее там маловато, хотя жидкой смазкой стол залит весьма обильно. Покупкой доволен.
С уважением. Виталий.
Здравствуйте, Виталий.
Благодарим за приобретение и обратную связь! Приятного пользования!
С уважением, ТЕХНОРЕАЛ.
Здравствуйте. Укажите пожалуйста передаточное число в характеристиках столика. С уважением, Ярослав.
Здравствуйте.
Указали в описании.
С уважением
На полный оборот штурвала сколько делений лимба стола выходит?
Здравствуйте.
На полный оборот (5 градусов) выходит 60 делений (по 5 секунд). Плюс есть нониусная шкала.
Стол действительно хорош, покупкой доволен. Тем не менее два недостатка все-таки обнаружил. Во-первых, внутреннее отверстие опорной шайбы на обратной стороне стола несколько маловато и без его расточки конус МТ2 нормально установить не удастся. Во-вторых, в горизонтальном положении отверстие конуса не соосно отверстию в основании, поэтому токарный центр в этом положении установить можно (после расточки шайбы), а, к примеру, фрезерный цанговый патрон уже не встанет, упрется в основание. Обе проблемы решаются довольно легко хоть бы и "на коленке", поэтому стол бы я взял даже зная о их существовании. По соотношению функционала и цены у него конкурентов действительно нет.
Здравствуйте.
Благодарим за информацию по нашему продукту и за обратную связь с нами. Постараемся учесть замечания в дальнейшем производстве.
С уважением
Получил данный столик. Качеством товара и сервисом доволен. Проконсультируют и подскажут,вежливый и компетентный персонал.
Здравствуйте Ярослав.
Благодарим за приобретение и отзыв. Надеемся, Вам понравится и другая, заказанная у нас, продукция.
С уважением
я тоже буду брать такой
Получил сегодня этот столик, как всегда, спасибо Максиму за оперативность и помощь с доставкой :)
Особо пока не разбирался, но сразу видно, что качество изготовления и функционал весьма неплохи (столиков через меня прошло немало): никаких закусываний при вращении нет, люфт "из коробки" не превышает 1 деление лимба. Грамотно сделана задняя гайка - она имеет регулировку перекоса. Естественно, все регулировки, как у "больших" - неплохой нониус, полная градусная шкала, быстрое отключение винта и даже его преднатяг. Опять же, КМ2 по центру. В общем, в своей ценовой категории конкурентов я не вижу.
Пожалуй, единственное, на что стоит обратить внимание при заказе - у столика не три (как указано в описании), а четыре паза, как на фото. И еще, обратите внимание на первое фото (стыковка нониуса и корпуса) - при распаковке я сперва даже подумал, что девайс роняли, но, видимо, так было проще сопрячь детали :)
Время будет, сделаю подробный обзор на ЧипГуру :)
Приветствую. Для НГФ 110, будет велик?
Здравствуйте.
Должен подойти. Может кто-либо из владельцев НГФ110 и такого стола еще откликнется?
С уважением
