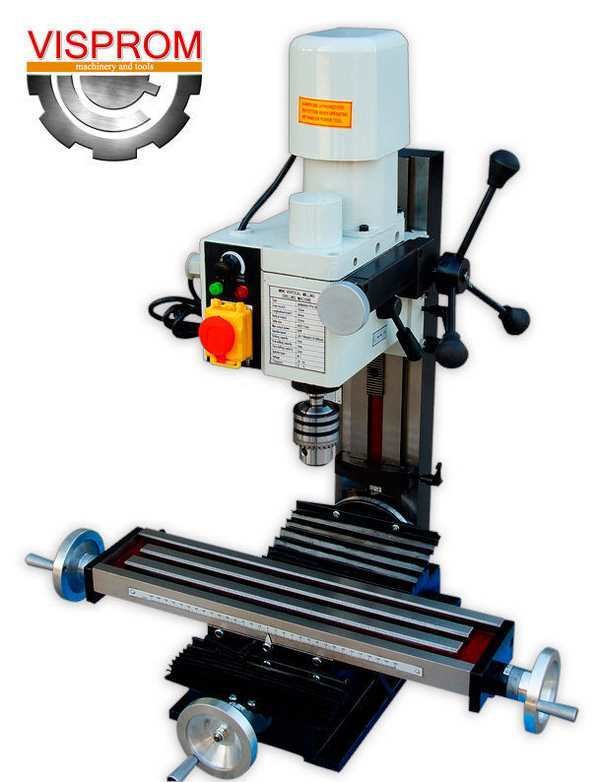

фрезерный станок FPV-25LP

Технические характеристики:

• Максимальный диаметр сверления, мм: 13

• Макс. диаметр фрезерования концевой фрезой, мм: 16

• Макс. диаметр фрезерования торцевой фрезой, мм: 30

• Макс. расстояние от шпинделя до стола, мм: 280

• Эффективный размер стола, мм: 460x112

• Ход шпинделя, мм: 180

• Поперечное перемещение стола, мм: 130

• Продольное перемещение стола, мм: 300

• Угол поворота шпинделя, град: ±45

• Мощность электродвигателя, Вт: 550

• Пределы чисел оборота шпинделя, об/мин: 50-2500

• Размер конусного отверстия шпинделя: №3

• Ширина Т-образного паза стола, мм: 12

• Напряжение, В: 220

• Вес, кг: 80

Станки оснащены коллекторным электродвигателем постоянного тока с частотным регулятором, который регулирует скорость вращения шпинделя от 50 до 2500 об/мин. При повышении частоты вращения двигателя предельно допустимая мощность сохраняется постоянной во всем диапазоне частот вращения.

Радиальное биение шпинделя:
        на конце шпинделя - 0,02 мм;
        на длине 50 мм - 0,04 мм.

Параллельность движения стола:
        в продольном направлении - 0,04 мм / на длине 80 мм;
        в поперечном направлении - 0,05 мм / на длине 100 мм.

Точность сверления - 0,2 мм.

Фрезерный станок поставляется в фанерном ящике, в частично собранном виде.

Комплектация:

• Патрон сверлильный В16/3–16 – 1 шт. (установлен на станке)
• Оправка для сверлильного патрона MK III/B16– 1 шт. (установлена на станке)
• Инструментальный болт (штревель) – 1 шт.
• Стопор шпинделя – 1 шт.
• Масленка – 1 шт.
• Ручка для штурвала перемещения стола – 2 шт.
• Сухарь для «Т» - образного паза стола – 4 шт.
• Предохранитель 5 А. – 1 шт.
• Болт М8х45  - 4 шт.
• Гайка М8  - 4 шт.

Инструмент.

• Ключ свёрлильного патрона – 1 шт.
• Ключ торцевой шестигранный 2; 2,5; 3; 4; 5; 6; 8 – 7 шт.
• Ключ гаечный 13 х 16, 8 х 10 – 2 шт.
• Ключ гаечный 36 – 1 шт.
• Ключ радиусный 45 х 52 – 1 шт.
