фланец переходной со 100мм на 160мм под 3х, 4х-кулачковые патроны

3 970 ₽

Бренд
ТЕХНОРЕАЛ
Артикул
МА310015014
Код товара
Вес
2.5 кг

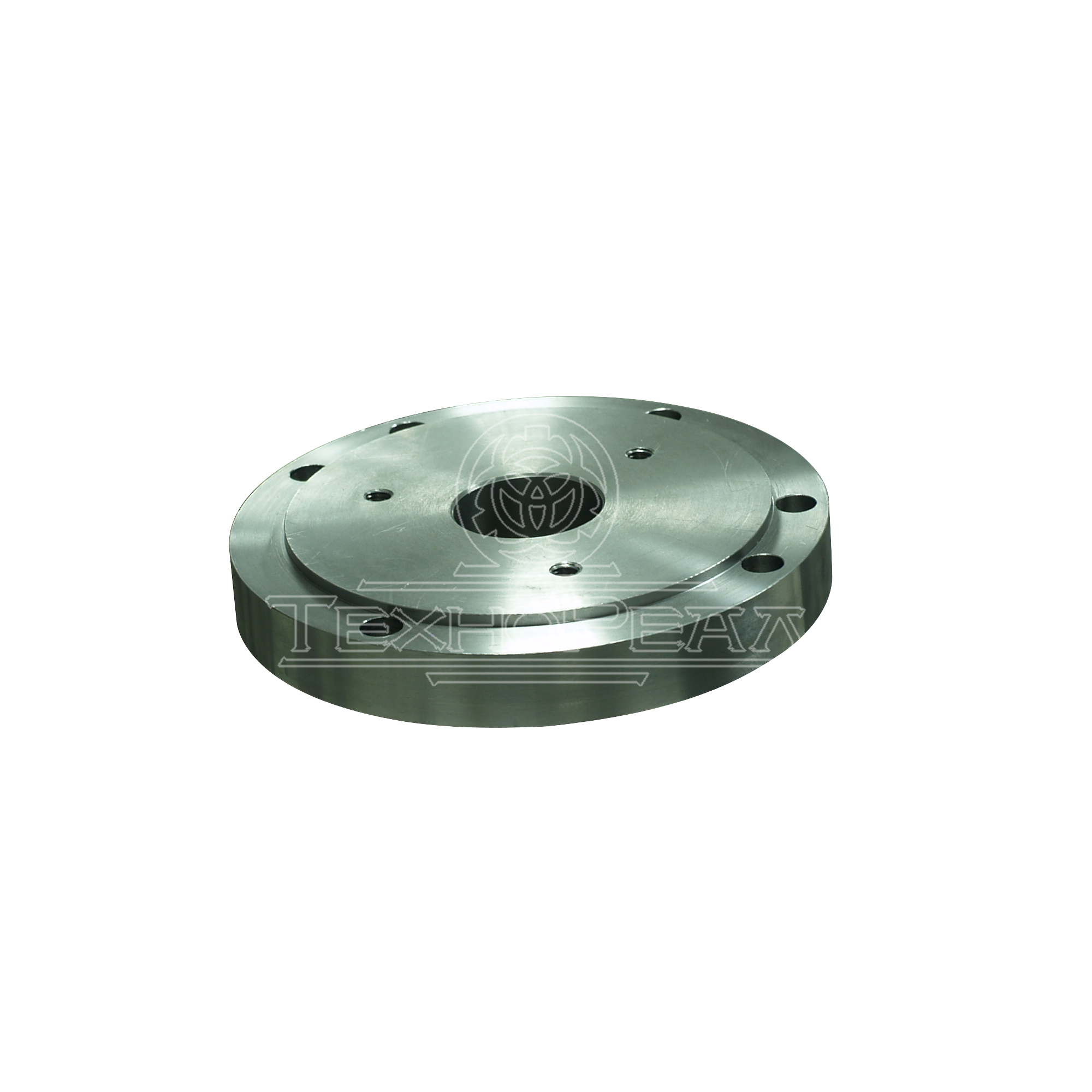

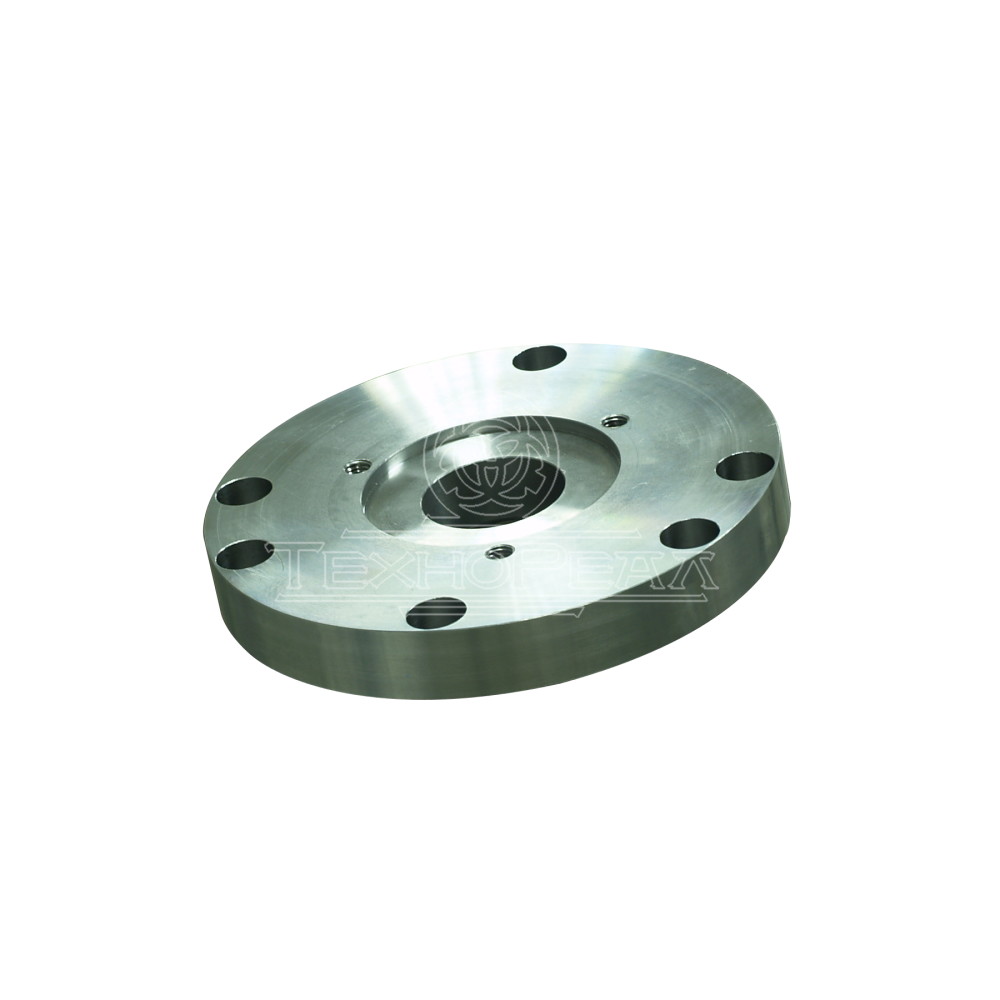

Фланец переходной со 100мм на 160мм под 3х, 4х-кулачковые патроны.

Стандартный установленный на токарном станке патрон 100мм в некоторых случаях не позволяет зажимать требуемые заготовки, и иногда установка патрона большего диаметра позволяет решить задачу. В таких случаех необходим переходной фланец с посадочного места фланца шпинделя на посадочный поясок 160мм патрона. Фланец от ТЕХНОРЕАЛ позволяет переходить со 100мм патрона на 160мм патрон. Посадочный диаметр и крепежные отверстия под установку патрона имеют стандартные размеры, что позволяет устанавливать на фланец 160мм патроны различных производителей. Особенностью фланца является наличие крепежных отверстий для установки как 3х-кулачковых, так и 4х-кулачковых патронов с четырьмя крепежными отверстиями. Центровка посадочных размеров произведена с высокой точностью. Благодаря термообработке и качественной механической обработке фланец обеспечивает свою функциональность в течение длительного срока использования.

Размеры

Посадочный поясок, мм 72
Диаметр окружности расположения осей крепежных отверстий к шпинделю, мм 84
Диаметр сквозного отверстия во фланце, мм 40
Посадочный диаметр патронов, мм 130
Диаметр окружности расположения осей крепежных отверстий патрона к фланцу, мм 142
Допустимое количество крепежных отверстий в патронах, шт 3, 4
Наружный диаметр фланца, мм 160

Происхождение

Страна
Китай
Бренд
ТЕХНОРЕАЛ

Размеры

Вес нетто
2.5 кг
Вес брутто
2.5 кг
Объем
--- л
Длина
18 см
Ширина
18 см
Высота
3 см
