Фланец переходной со 125 мм на 160 мм под 3х, 4х-кулачковые патроны

~~4 570 ₽~~ 3 450 ₽

Бренд: ТЕХНОРЕАЛ
Артикул: МА310015019
Код товара
Вес: 1.6 кг

Описание Характеристики Отзывы и комментарии (0)

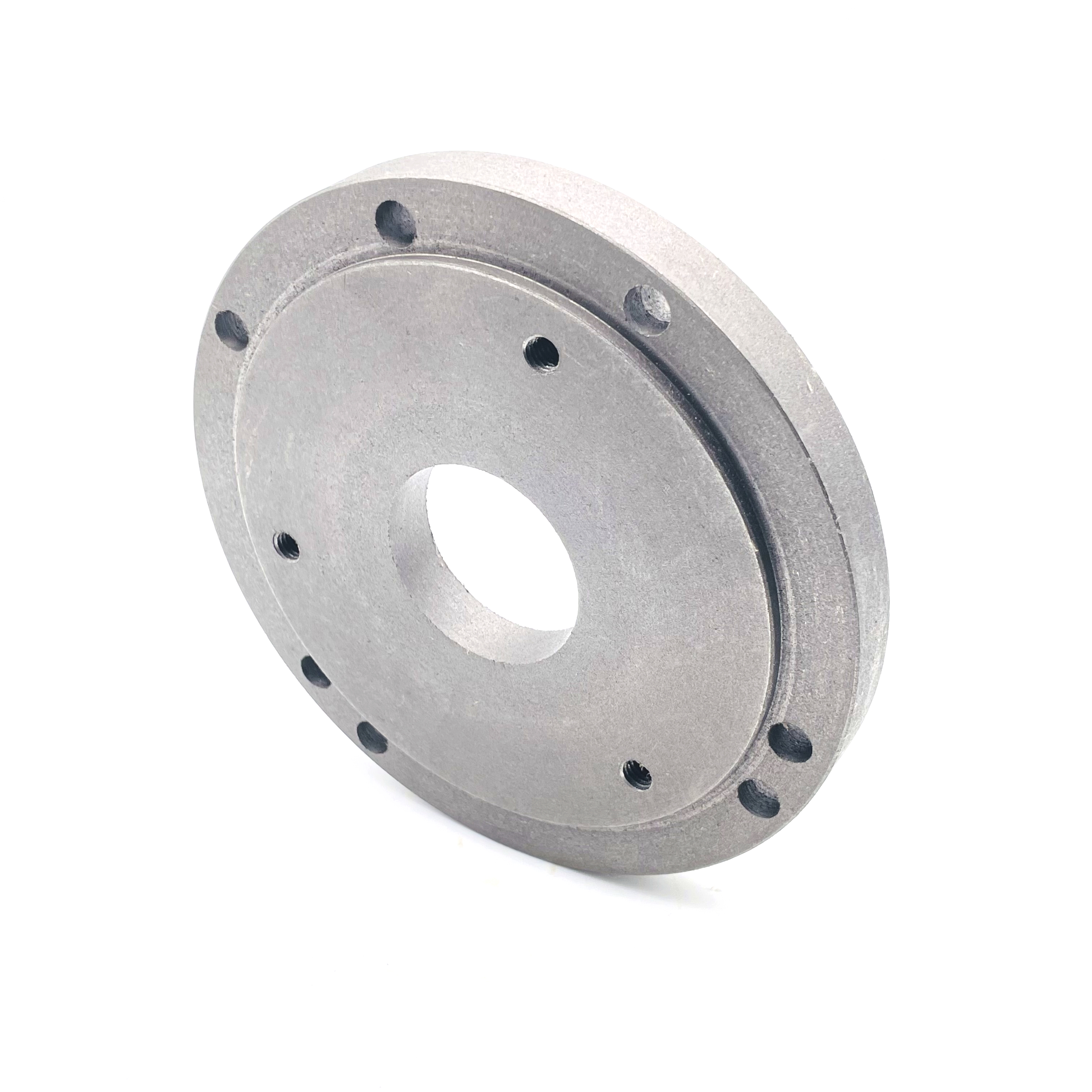

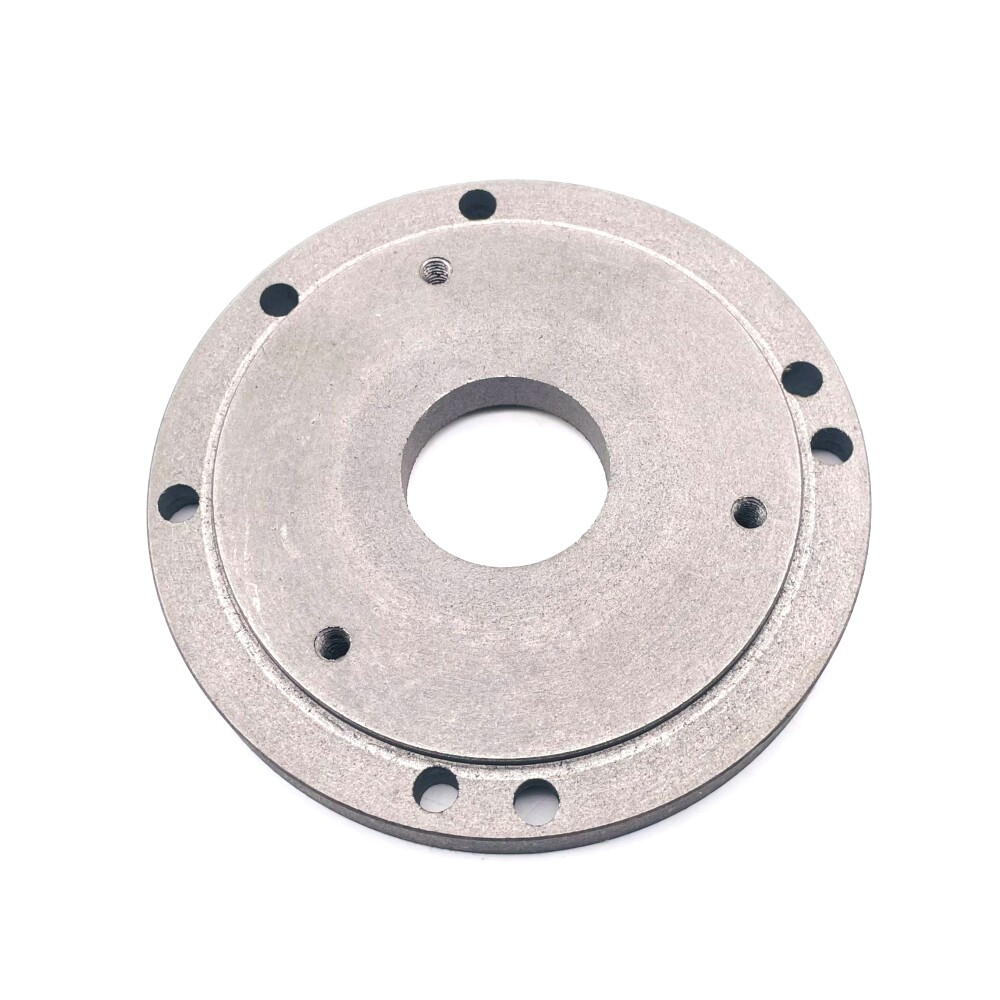

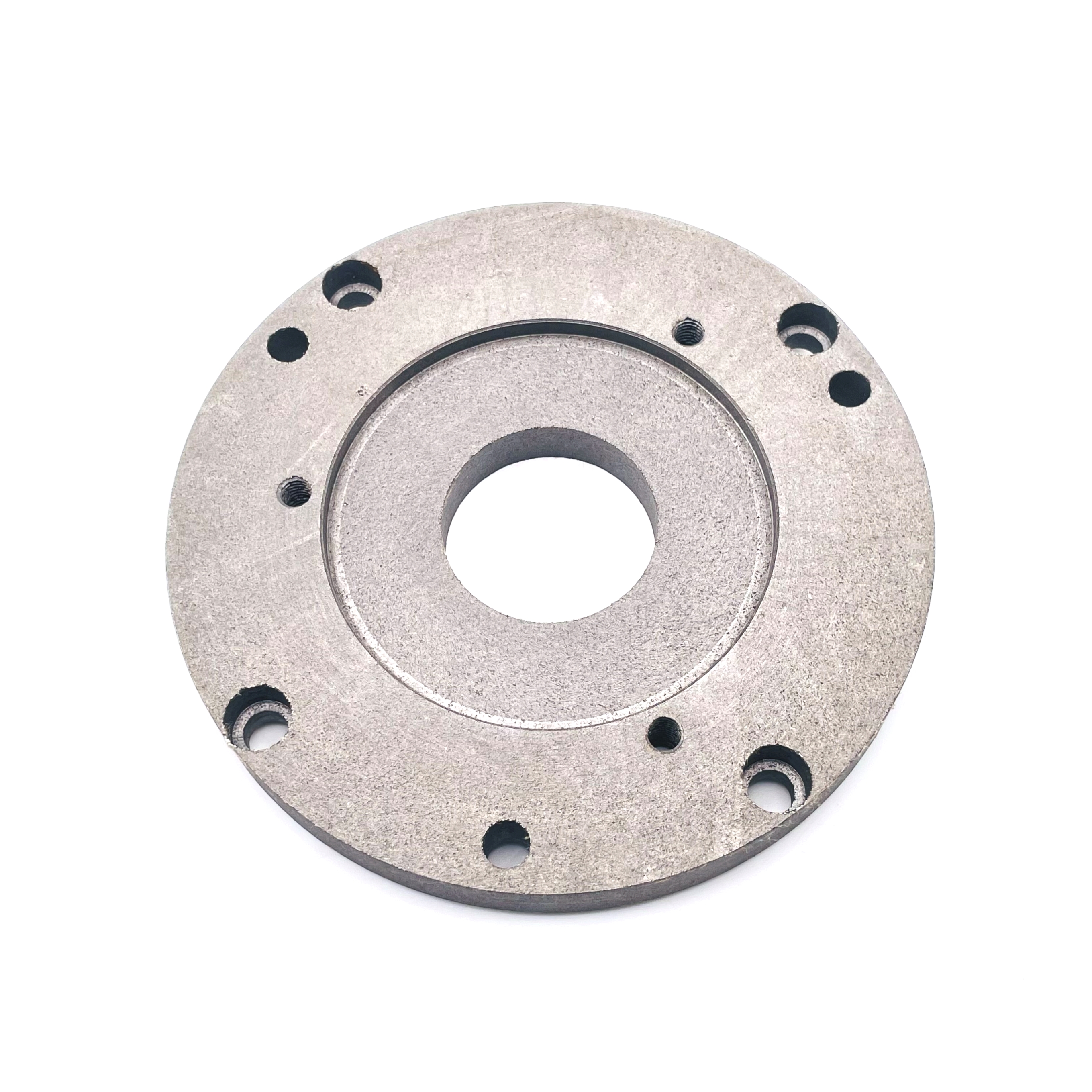

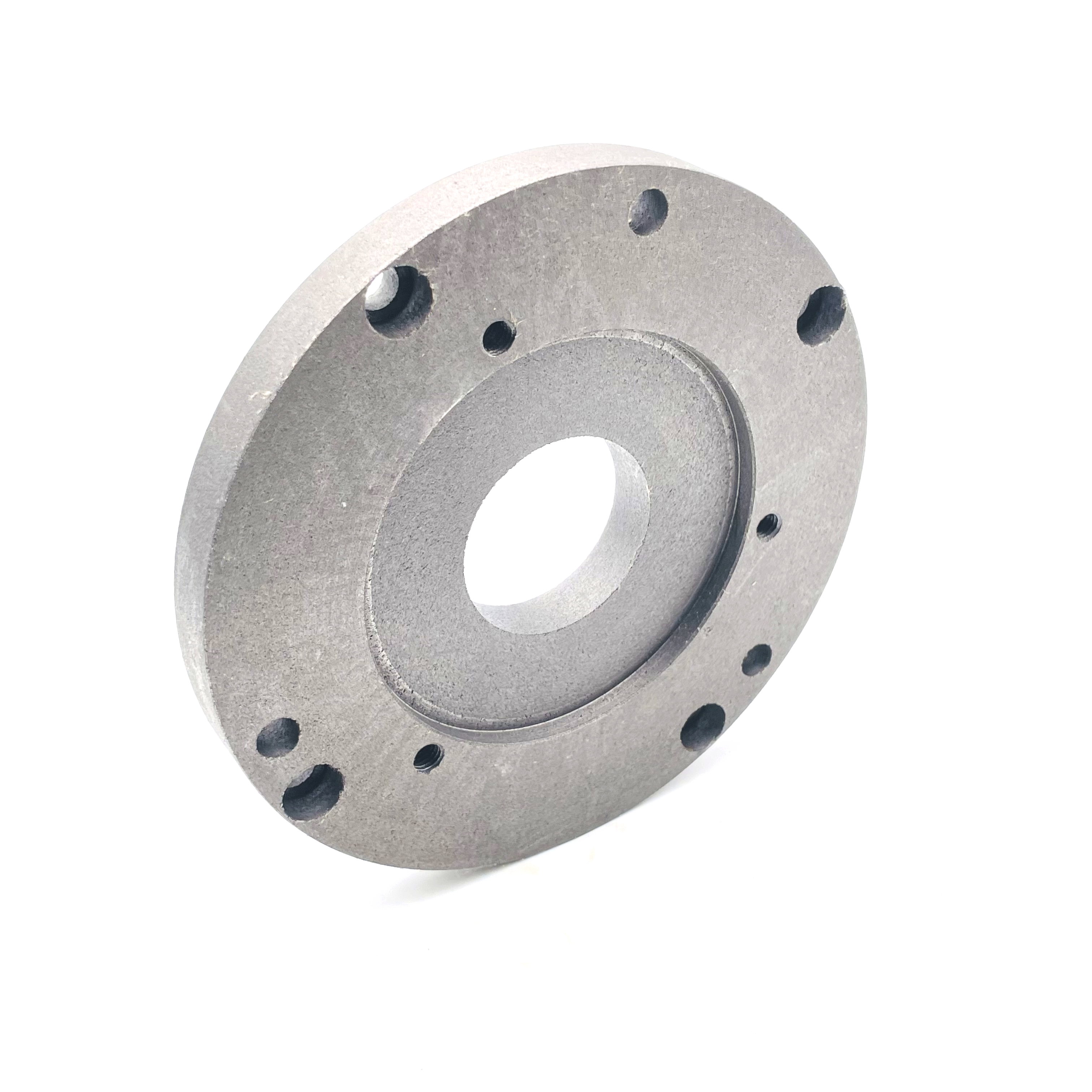

Фланец переходной со 125 мм на 160 мм под 3х, 4х-кулачковые патроны.

Стандартный установленный на токарном станке патрон 125 мм в некоторых случаях не позволяет зажимать требуемые заготовки, и иногда установка патрона большего диаметра позволяет решить задачу. В таких случаех необходим переходной фланец с посадочного места фланца шпинделя на посадочный поясок 160 мм патрона. Фланец от ТЕХНОРЕАЛ позволяет переходить со 125 мм патрона на 160 мм патрон. Посадочный диаметр и крепежные отверстия под установку патрона имеют стандартные размеры, что позволяет устанавливать на фланец 160 мм патроны различных производителей. Особенностью фланца является наличие крепежных отверстий для установки как 3х-кулачковых, так и 4х-кулачковых патронов с четырьмя крепежными отверстиями. Центровка посадочных размеров произведена с высокой точностью. Благодаря термообработке и качественной механической обработке фланец обеспечивает свою функциональность в течение длительного срока использования.

Размеры:

Посадочный поясок, мм	95
Диаметр окружности расположения осей крепежных отверстий к шпинделю, мм	108
Диаметр сквозного отверстия во фланце, мм	50
Посадочный диаметр патронов, мм	130
Диаметр окружности расположения осей крепежных отверстий патрона к фланцу, мм	142
Допустимое количество крепежных отверстий в патронах, шт	3, 4
Наружный диаметр фланца, мм	160
