фланец к поворотным столам от 110мм для 160мм патронов
4 550 ₽
- Бренд
- ТЕХНОРЕАЛ
- Артикул
- МА320401508
- Код товара
- Вес
- 4.3 кг

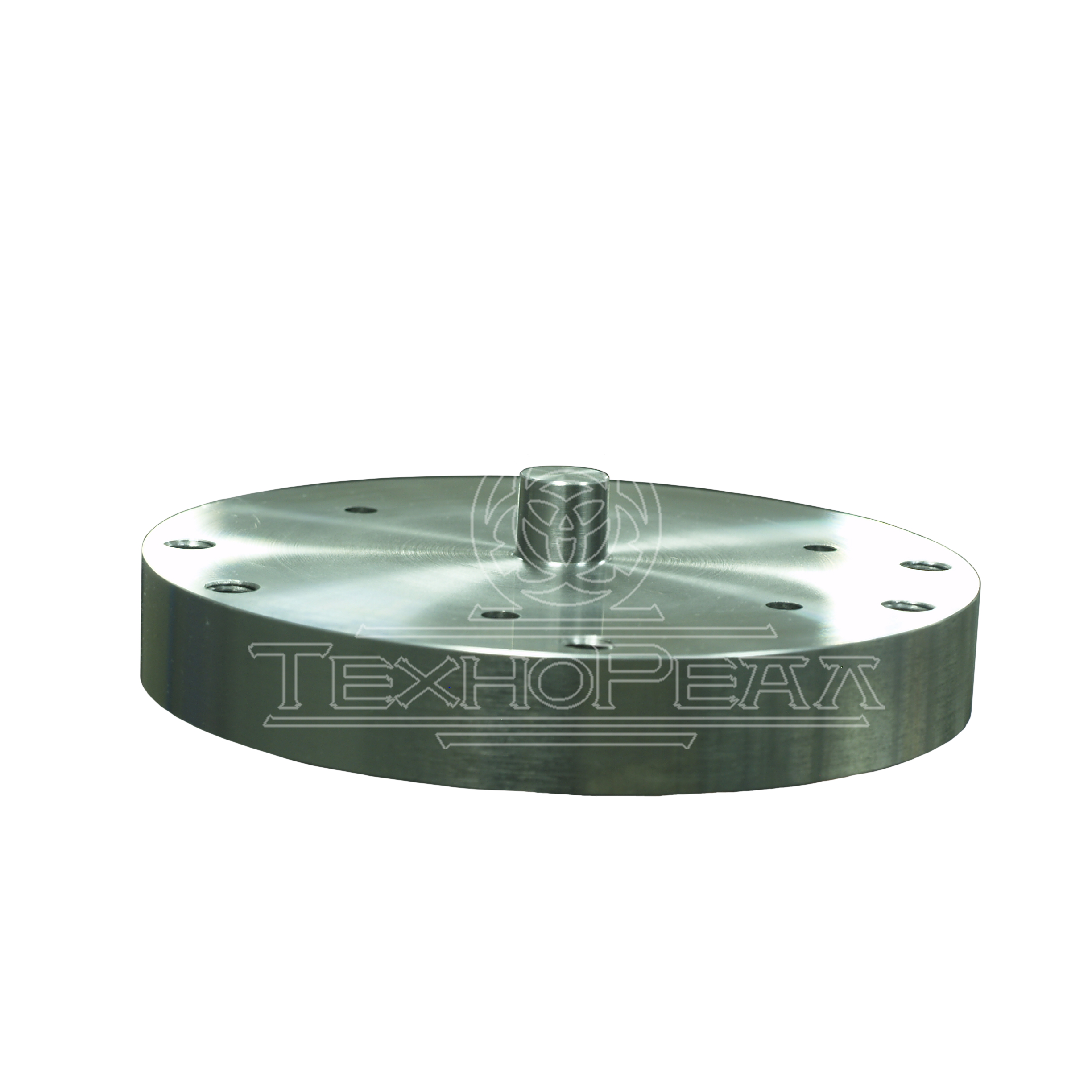

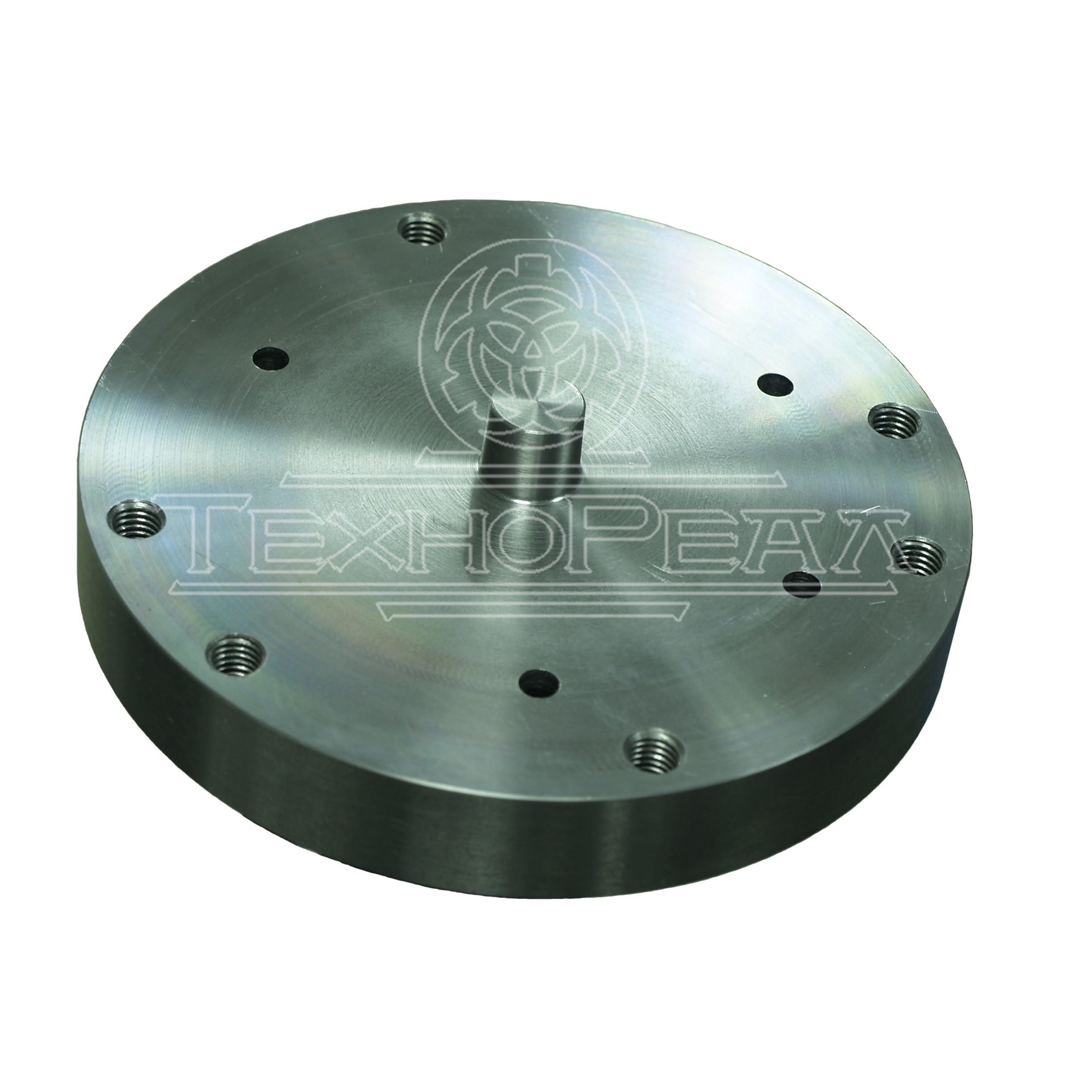

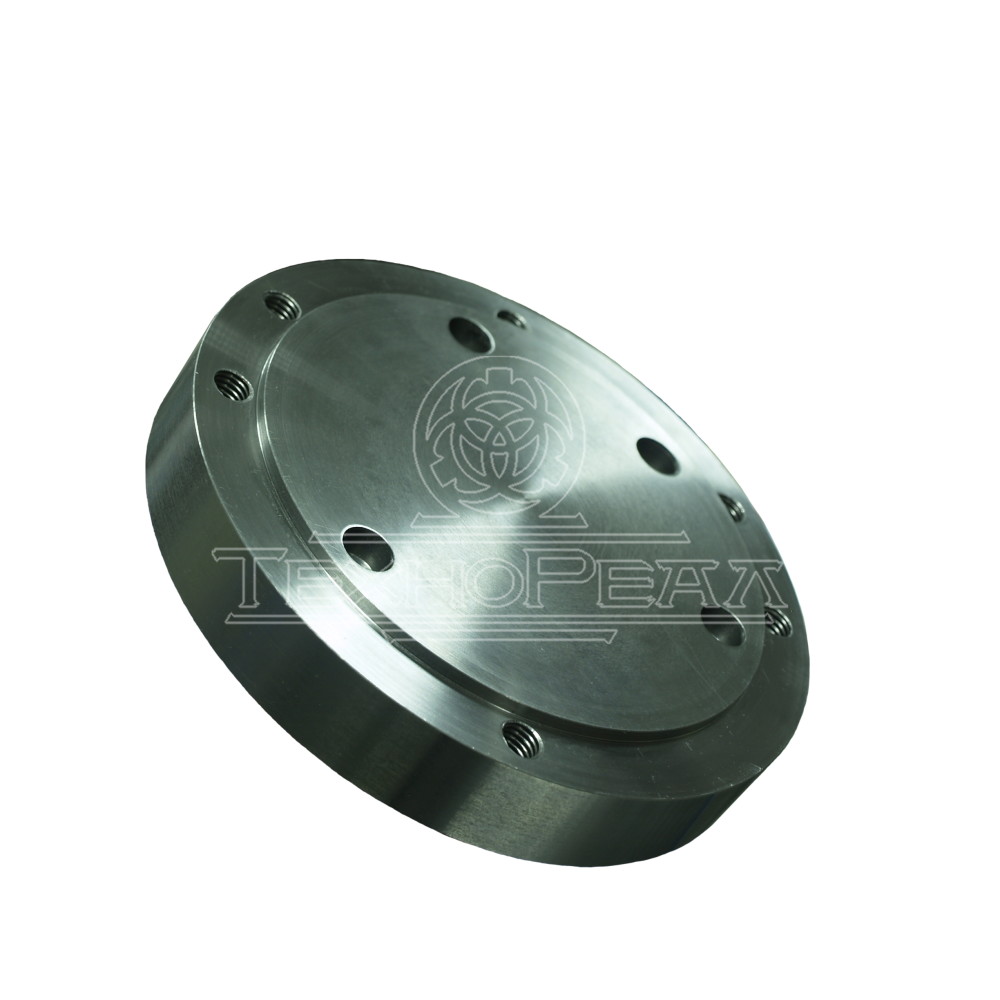

Фланец к поворотным столам от 110мм для 160мм патронов.
Изделие предназначено для установки кулачковых или цанговых патронов 160мм на поворотные столы с Т-пазами. Фланец имеет хвостових с Конусом Морзе №2, что обеспечивает идеальное центрирование патрона на столе. Крепежные отверстия фланца выполнены так, что допустимо устанавливать его на поворотные столы с двумя, тремя, четырьмя и более пазами. Конструктивно обеспечивается возможность установки фланца на поворотные столы от 110мм в диаметре, например на HV4, HV6 и другие. Посадочный диаметр и крепежные отверстия под установку патрона имеют стандартные размеры, что позволяет устанавливать на фланец 160мм патроны различных производителей. Особенностью фланца является наличие крепежных отверстий для установки как 3х-кулачковых, так и 4х-кулачковых патронов с четырьмя крепежными отверстиями. Благодаря термообработке и качественной механической обработке фланец обеспечивает свою функциональность в течение длительного срока использования.
Размеры
| Установочный конус | КМ2 |
| Диаметр окружности расположения осей крепежных отверстий к столу, мм | 108 |
| Допустимое количество пазов на поворотных столах, шт | 2, 3, 4 |
| Посадочный диаметр крепления патронов, мм | 130 |
| Диаметр окружности расположения осей крепежных отверстий патрона к фланцу, мм | 142 |
| Допустимое количество крепежных отверстий в патронах, шт | 3, 4 |
| Наружный диаметр фланца, мм | 160 |
Происхождение
- Страна
- Россия
- Бренд
- ТЕХНОРЕАЛ
Размеры
- Вес нетто
- 4.3 кг
- Вес брутто
- 4.3 кг
- Объем
- --- л
- Длина
- 17 см
- Ширина
- 17 см
- Высота
- 5 см
