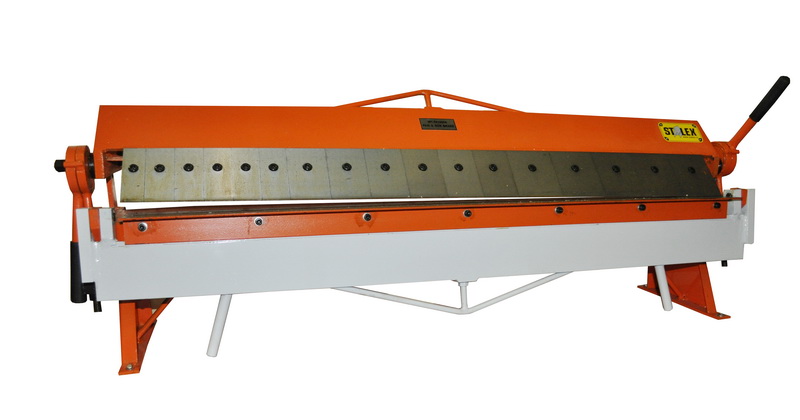

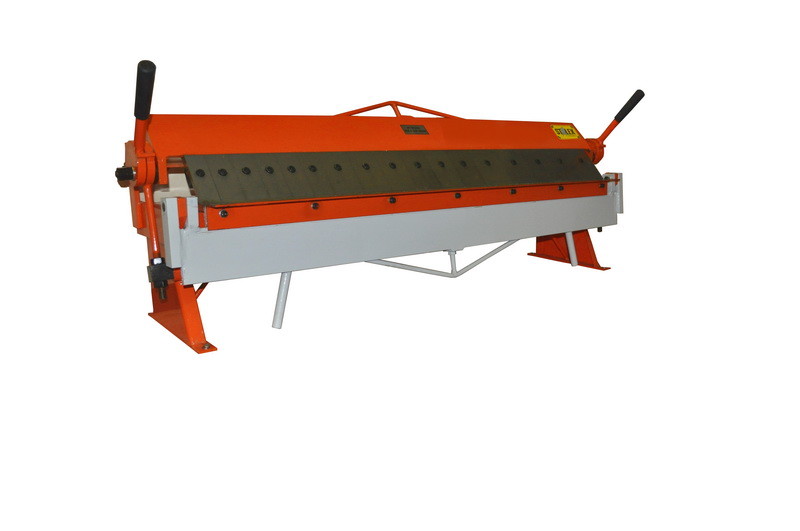

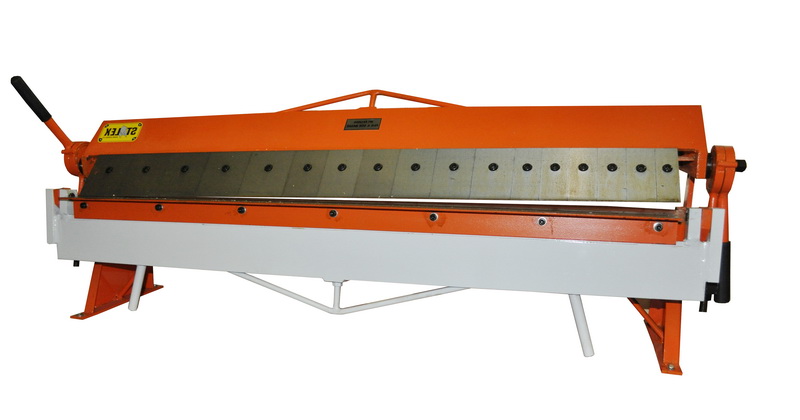

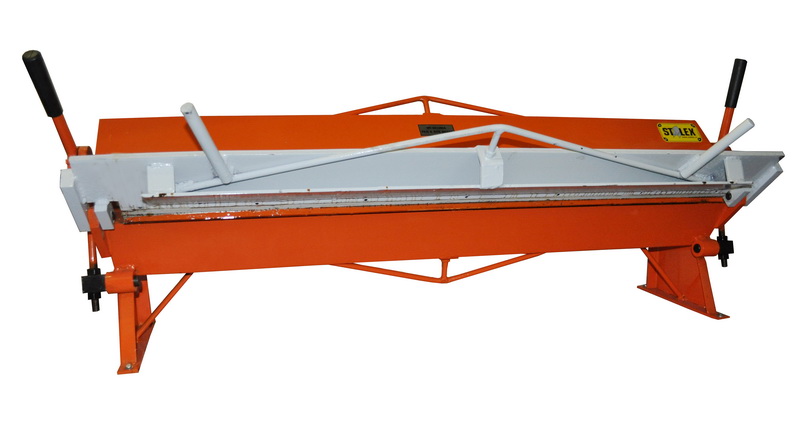

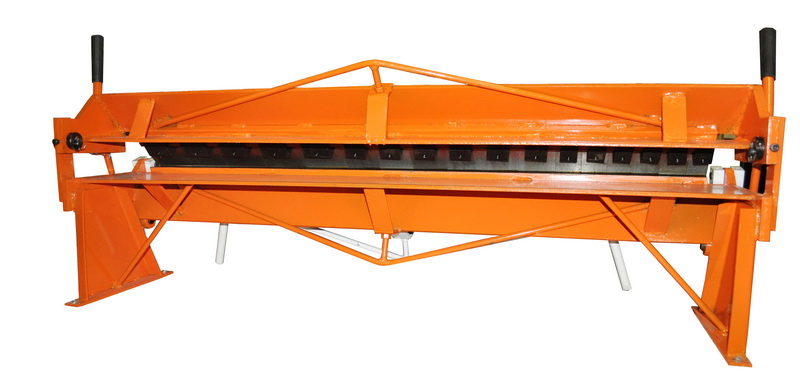

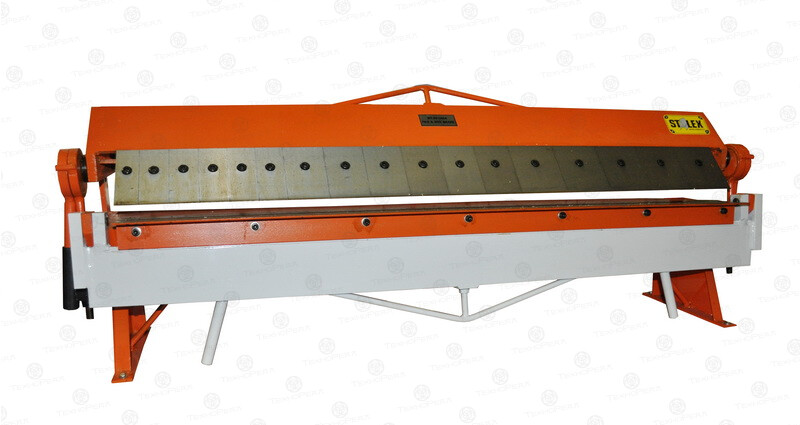

Станок листогибочный ручной Stalex W1.5x1260A

Листогиб Stalex серии W1.5 предназначен для изготовления различных изделий из листовых материалов с широкими и сложными формами. С гибкой изделий на четыре стороны таких как короба, поддоны, вентилируемые фасады и любые другие профильные металлоизделия.

Отличительные особенности:

• Станок поставляется с верхней прижимной сегментной балкой.
• Неограниченная глубина подачи материала.
• Регулируемая штанга для точной регулировки прогиба гибочной балки (1).
• Отверстия для смазки узла поворота гибочной балки (2).
• Возможность гибки на 135 градусов.
• Регулируемая штанга для точной регулировки прогиба прижимной балки (3).
• Отверстия для смазки узла хода прижимной балки (4).

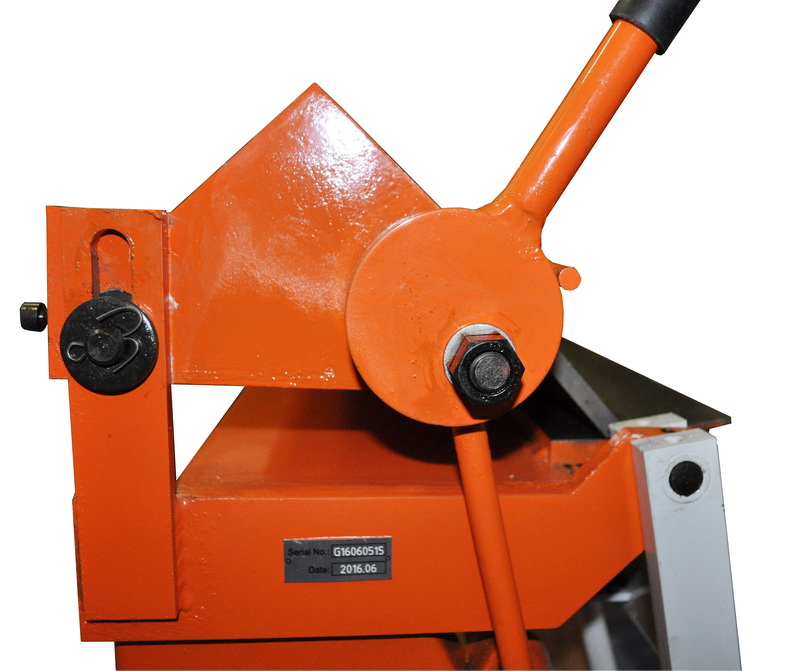

• Подъём прижимной балки осуществляется не синхронно при помощи обеих ручек (5).

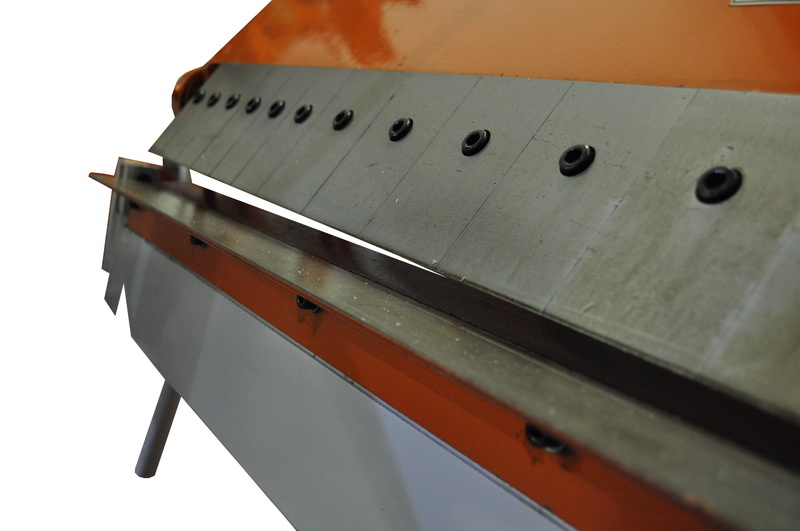

• Прижимная сегментная балка с различной шириной сегментов. Станок Stalex W1.5x1260A имеет 17 сегментов разных размеров: 40 мм, 50/50/50/50/50 мм, 76.5/76.5/76.5/76.5/76.5/76.5 мм, 102/102/102/102/102 мм.

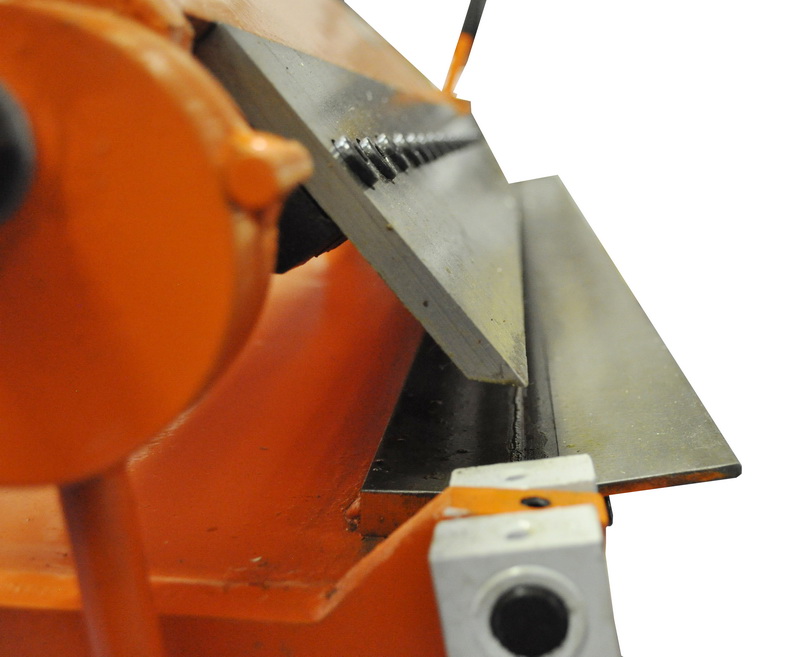

• Ширина гибочной балки 10 мм + ширина съёмного уголка 50 мм = 60 мм.
• Высота подъема прижимной сегментной балки 50 мм.
• Высота в прижатом состоянии без сегмента 50÷53 мм.
• Регулируемая штанга для точной регулировки прогиба основной балки (6).
• Для фиксации станка к верстаку на основании предусмотрены крепежные отверстия.

Технические характеристики:

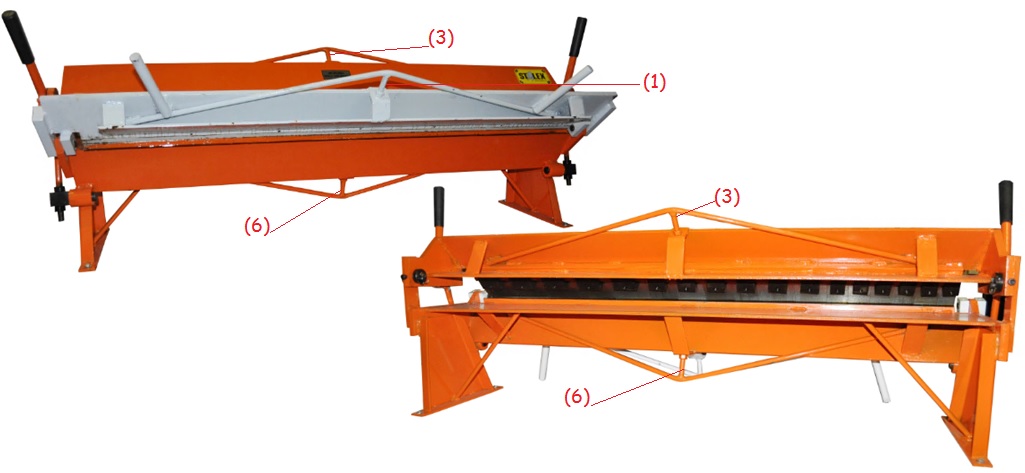

Узлы станка:

Регулируемая штанга для точной регулировки прогиба гибочной балки (1).

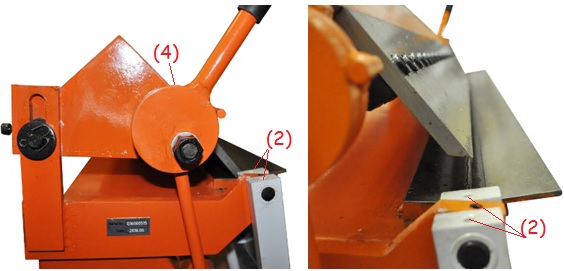

Отверстия для смазки узла поворота гибочной балки (2).
Регулируемая штанга для точной регулировки прогиба прижимной балки (3).
Отверстия для смазки узла хода прижимной балки (4).

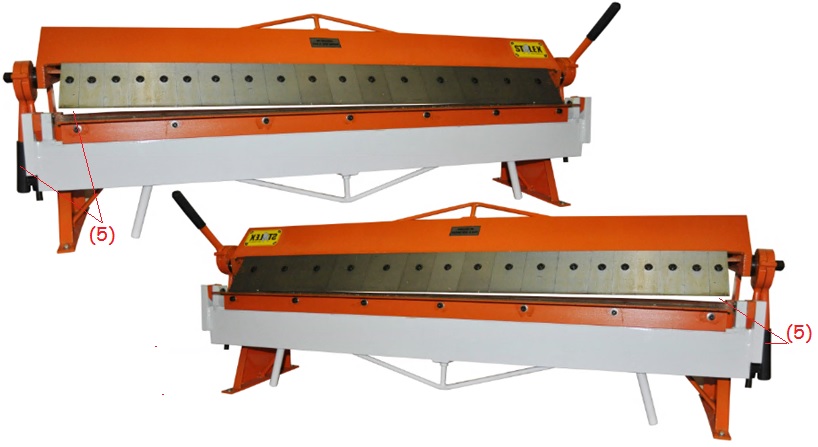

Подъём прижимной балки осуществляется не синхронно при помощи обеих ручек (5).
Регулируемая штанга для точной регулировки прогиба основной балки (6).

Комплектация:

Инструкция по эксплуатации

Видеопрезентация:

В разработке.
