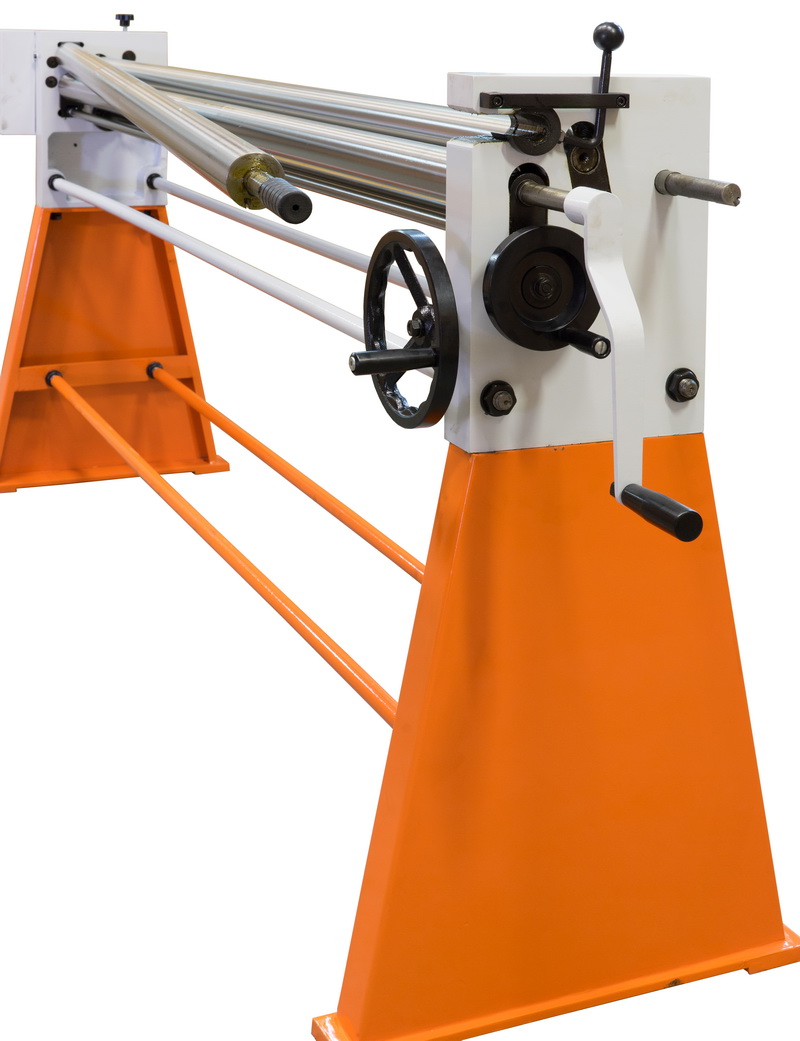

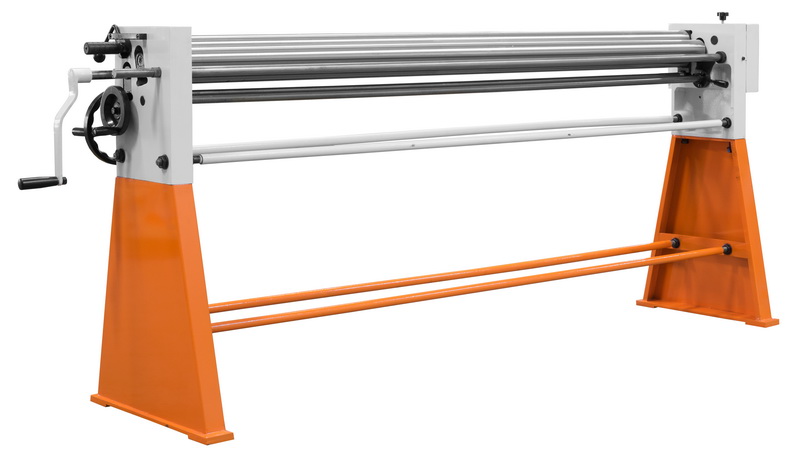

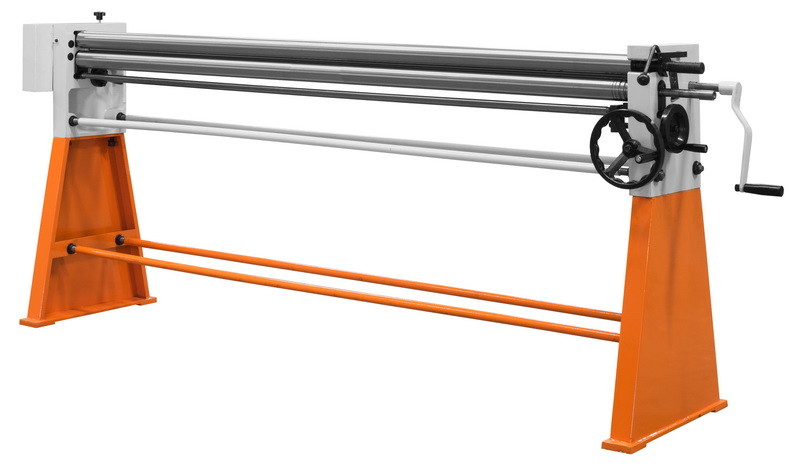

станок вальцовочный ручной Stalex W01-0.8х2050

Вальцовочный станок Stalex W01-0.8x2050 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.

Отличительные особенности:

• Валы и зубчатая передача из закалённой стали.

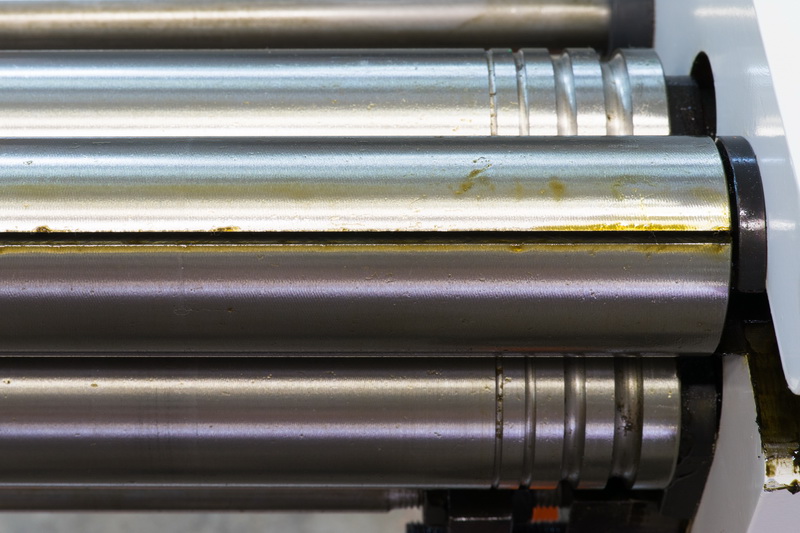

• Продольный паз верхнего вала для заправки листа.
• Проточки для гибки прутка.
• Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60 мм).
• Жёсткость станка позволяет эффективно работать с заготовками с макс. толщиной 0,8 мм.
• Два вала скорости вращения (2-ой вал, это вал пониженной скорости для работы с макс. толщиной листа).
• Литьевые чугунные боковые опоры.

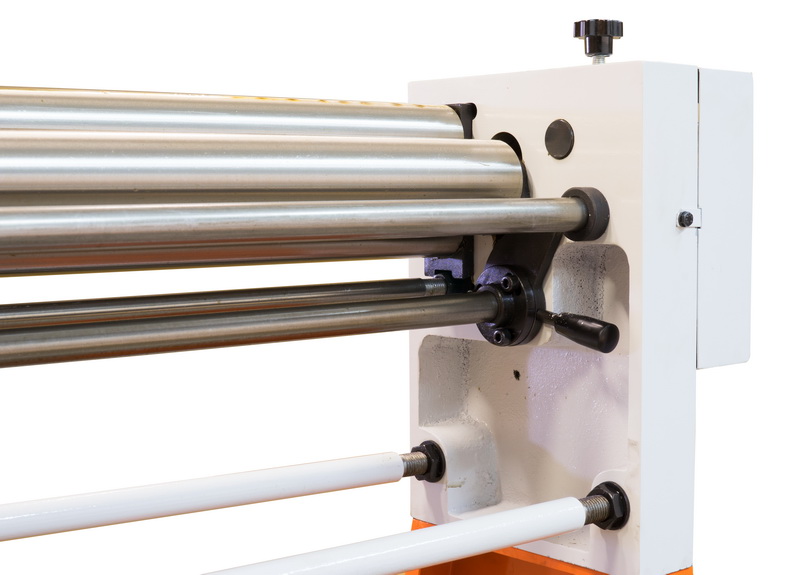

• Маховик перемещения заднего вала при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала.
• Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала.
• Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости).

Технические характеристики:

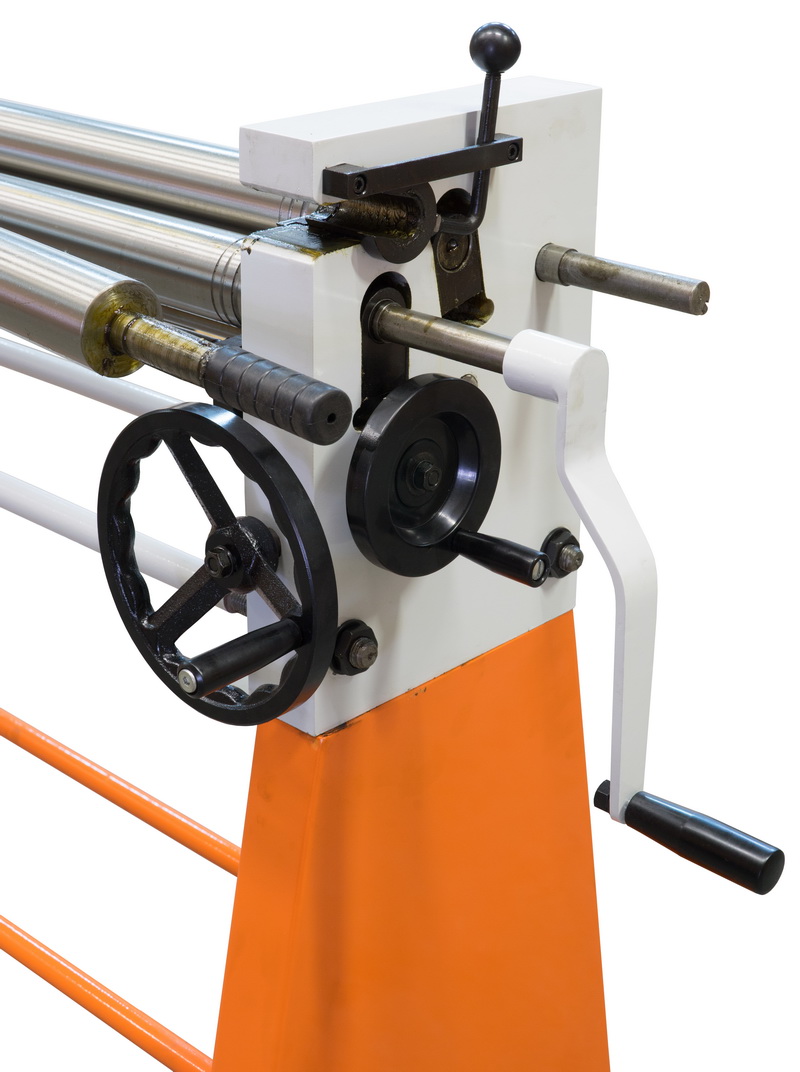

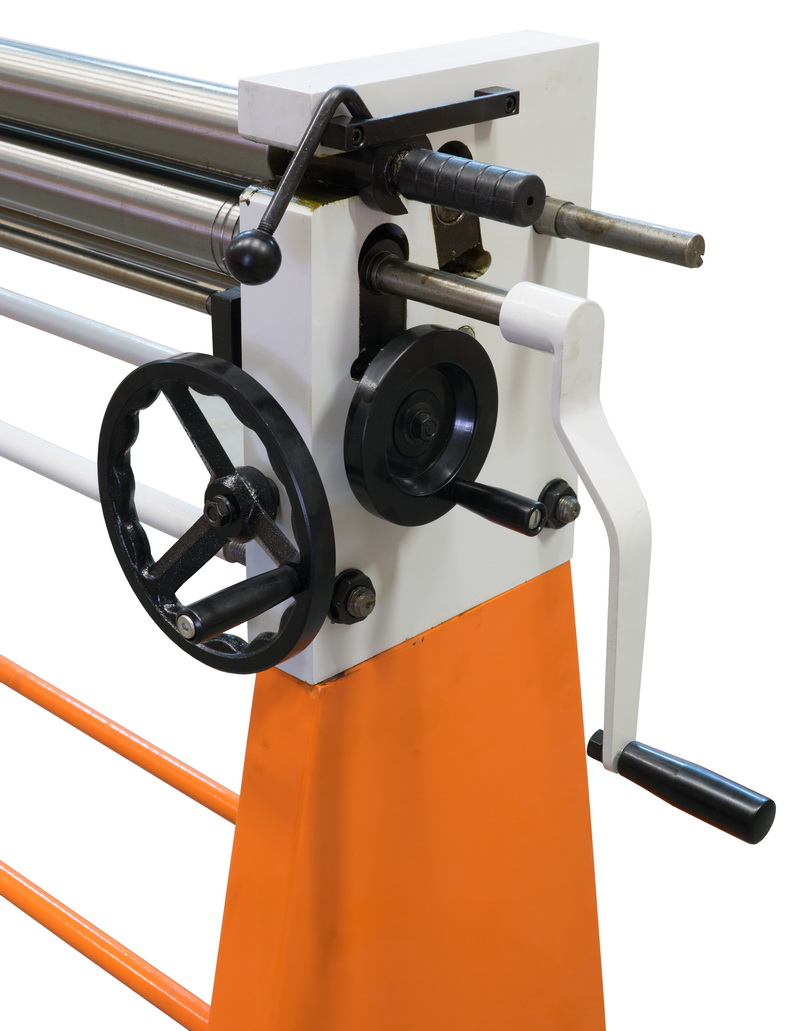

Узлы станка:

	1)	Рычаг фиксации верхнего вала
	2)	Нижний вал – предназначен для регулировки толщины листа
	3)	Задний вал - предназначен для регулировки R получаемого на заготовки
	4)	Продольный паз верхнего вала для заправки листа
	5)	Проточки для гибки прутка
	6)	Вал пониженной скорости для работы с макс. толщиной листа
	7)	Вал скорости вращения для работы с малыми и средними толщинами листа
	8)	Маховик перемещения заднего вала

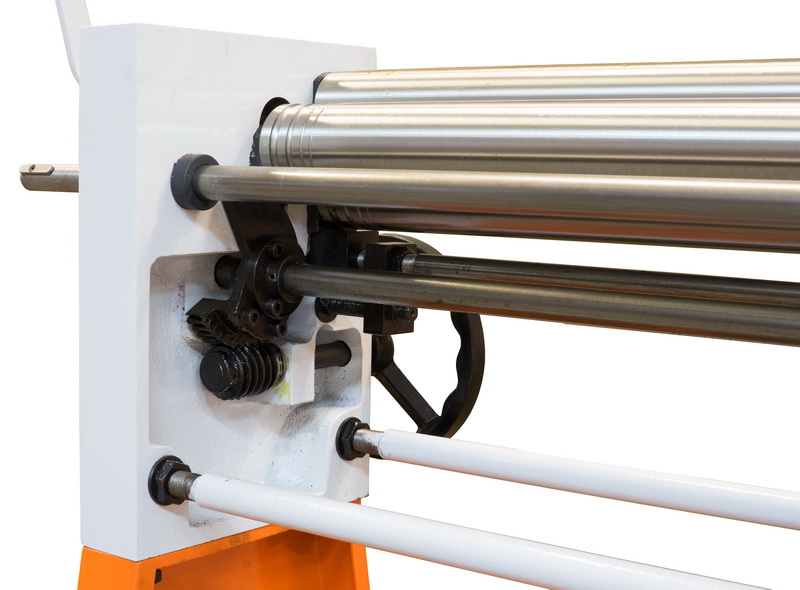

	9)	Реечный механизм с синхронизирующей тягой
	10)	Маховик перемещения нижнего вала
	11)	Механизм привода ползуна с синхронизирующей тягой
	12)	Стопорный винт
	13)	Переходной вал с шестерней

Комплектация:

Инструкция по эксплуатации

Видеопрезентация:

в разработке.
