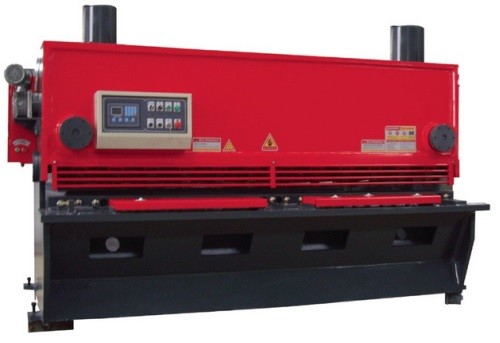

Гильотина гидравлическая Stalex QC11Y 2500x20

Конструкция станка и гидравлическая система – схожа с гидравлическими листогибными прессами, это два основных гидроцилиндра по осям Y1 и Y2.

Гидравлический привод гильотин осуществляется на качающуюся режущую траверсу, возврат траверсы обеспечивается воздействием аккумулирующих азотных цилиндров, что обеспечивает устойчивую и надежную работу, компактная и надежная гидравлическая станция расположена под рабочим столом.

Рабочий стол с шариковыми опорами, позволяет облегчить подачу листа в станок, учитывая максимальные толщины листа и рабочую длину гильотины.

Моторизированный задний упор, с рабочим ходом от 20 до 780 мм, а также отображение положения заднего упора, с точностью 0,1 мм.

NC контроллер – Е 200, при вводе таких параметров как – толщина листа, длина листа, коэффициент материала, кол-во резов и глубина резов – гильотина Stalex QC11Y 2500x20 просчитывает необходимое давление и соответственно выводит задний упор в нужною позицию.

Гидравлические прижимные цилиндры, прижимающие лист обрабатываемого металла по всей длине реза, имеют полиуретановое покрытие, для избежания повреждений на мягком материале.

Индикация перемещения заднего упора, его точность и количество резов находятся на передней панели станка; опускание лезвия ножей может быть удобно и быстро переведено в ждущий режим.

Предварительный выбор режима единичных или непрерывных резов, предварительный выбор отрезаемого размера и скорости резки.

Предусмотрена механическая настройка зазора между лезвиями ножей в зависимости от разрезаемой толщины. Лезвия ножей установлены таким образом, чтобы добиться одинакового зазора на всей длине резки и получения ровного реза без заусенцев; компактное и быстрое регулирование зазора лезвий, значение зазора определяется по шкале и надежно фиксируется.

Лезвия станка (верхнее и нижнее) выполнены из высокопрочной, закаленной стали, имеют две режущие кромки, и после переворота на 180º позволяют резать ножами без переточки.

Отличительные особенности:

• Мощная стальная станина позволяет обрабатывать все виды листового металла.
• В стандартной комплектации поставляется с NC контроллером.
• Под заказ возможно укомплектовать гильотину CNC контроллером.
• Предварительная система поджима.
• Рабочий стол с шариковыми опорами.
• Моторизированный задний упор.

Технические характеристики:

Видеопрезентация:

в разработке.
