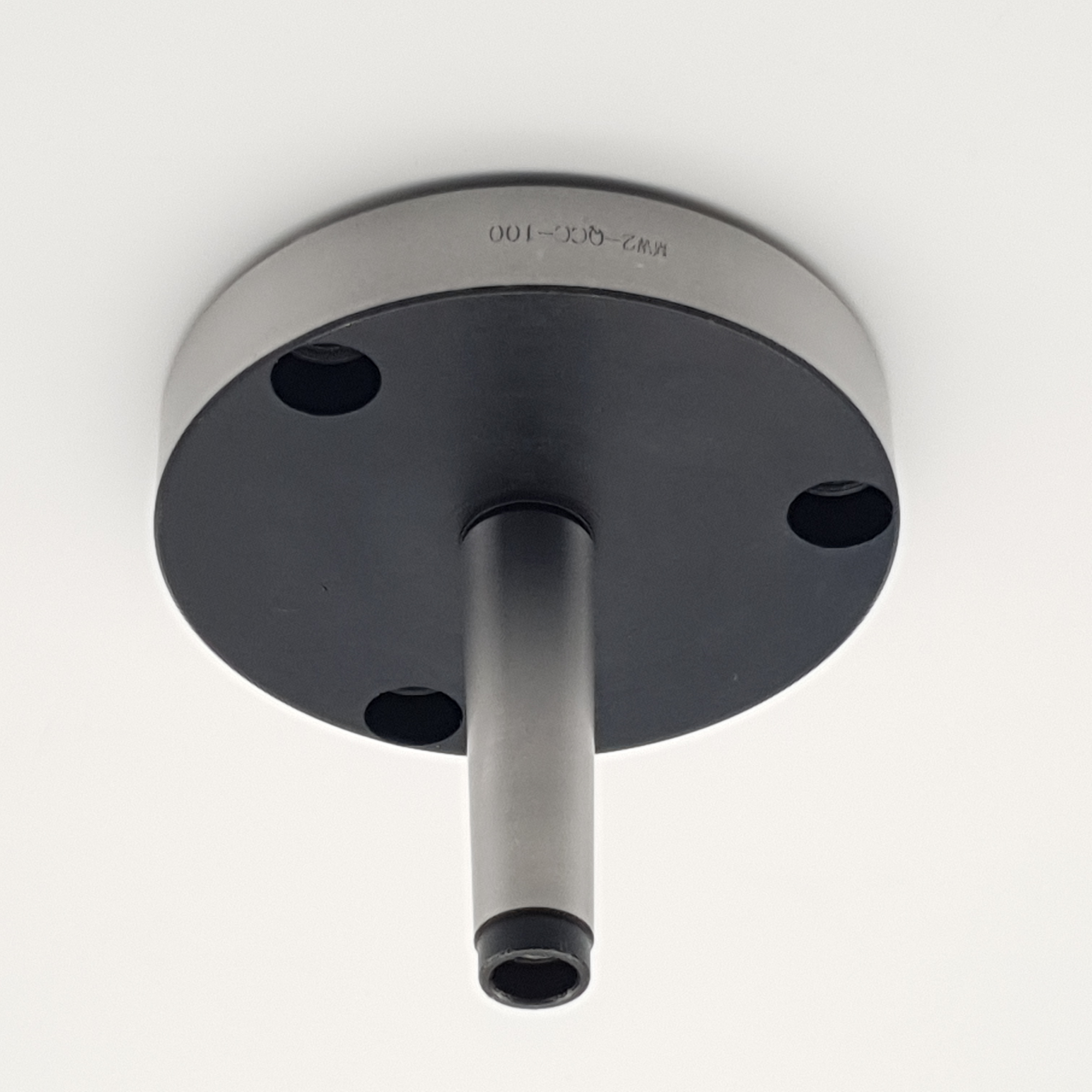

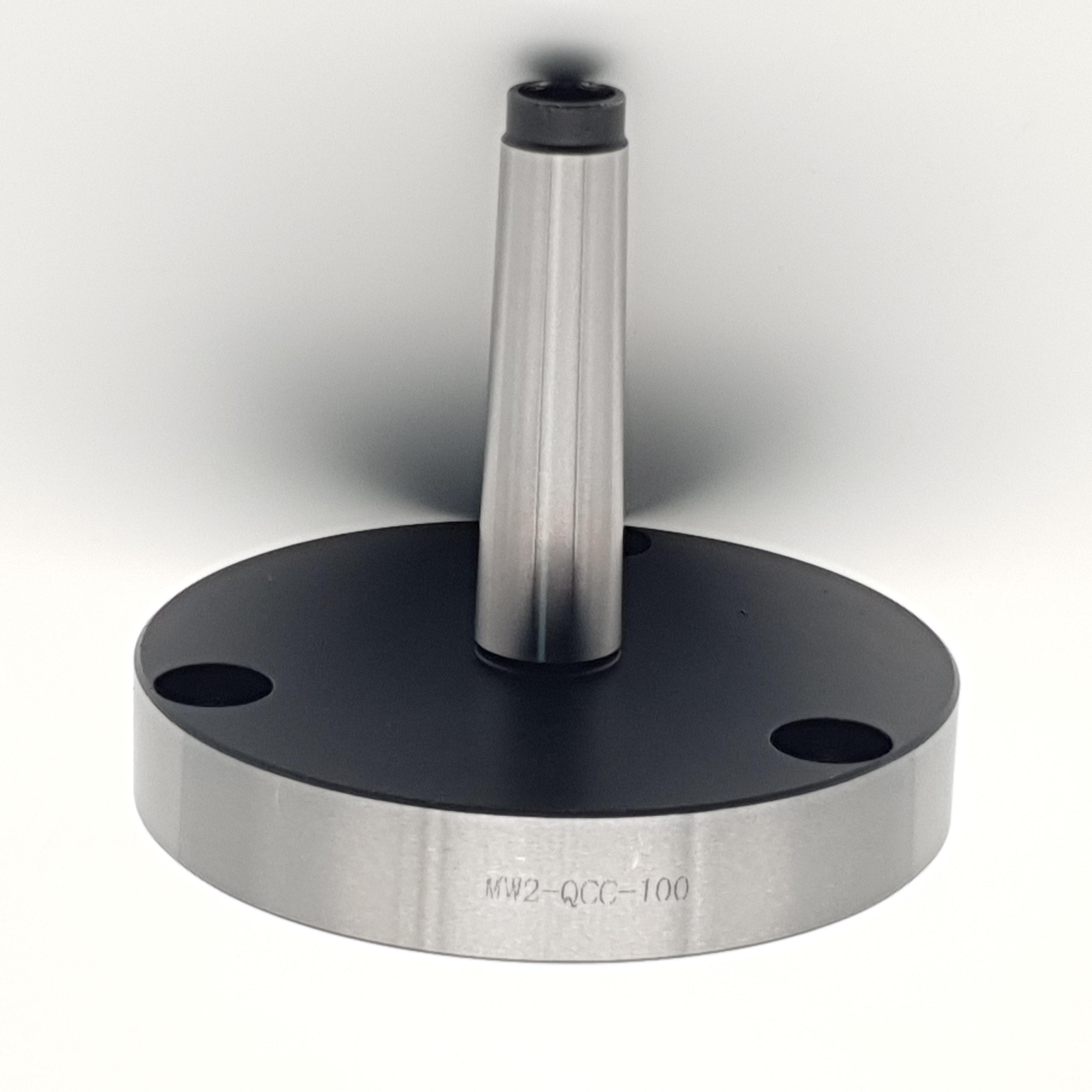

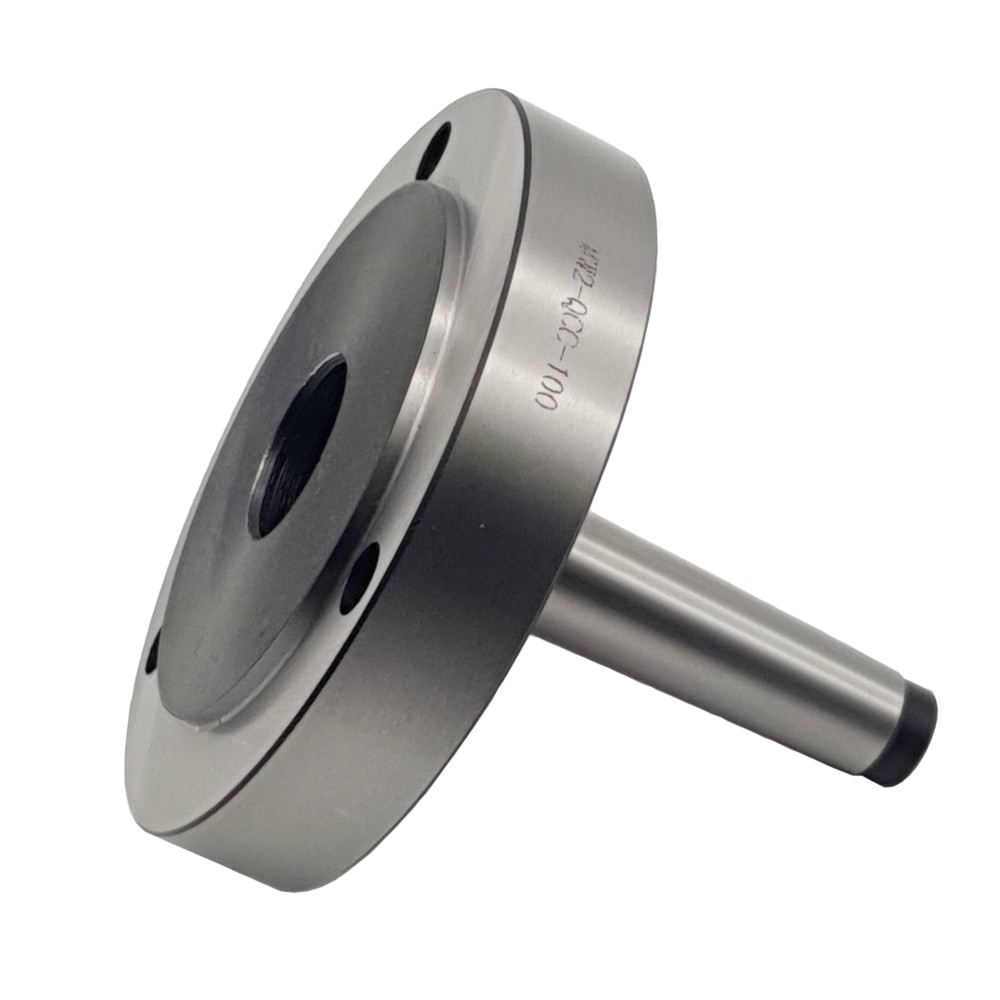

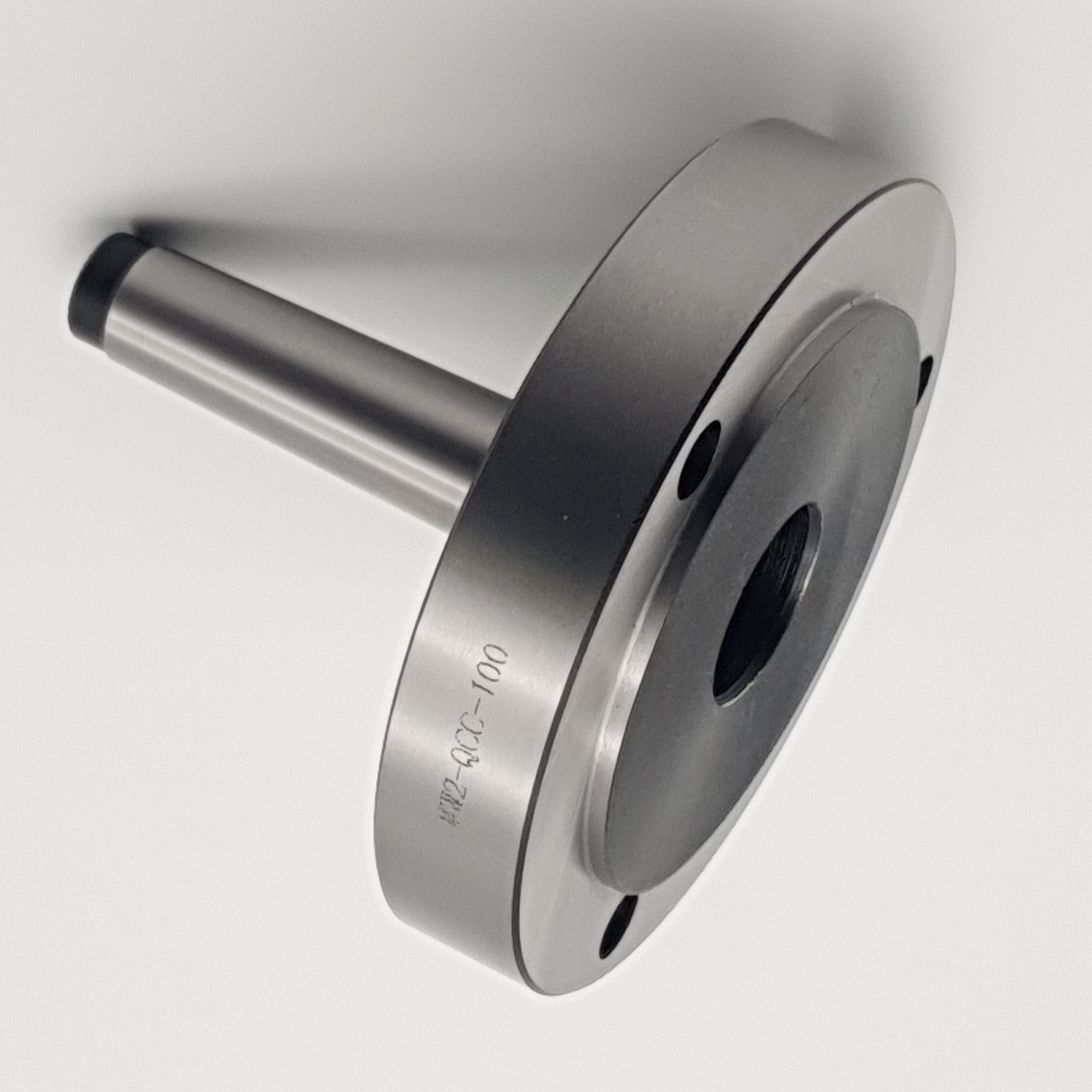

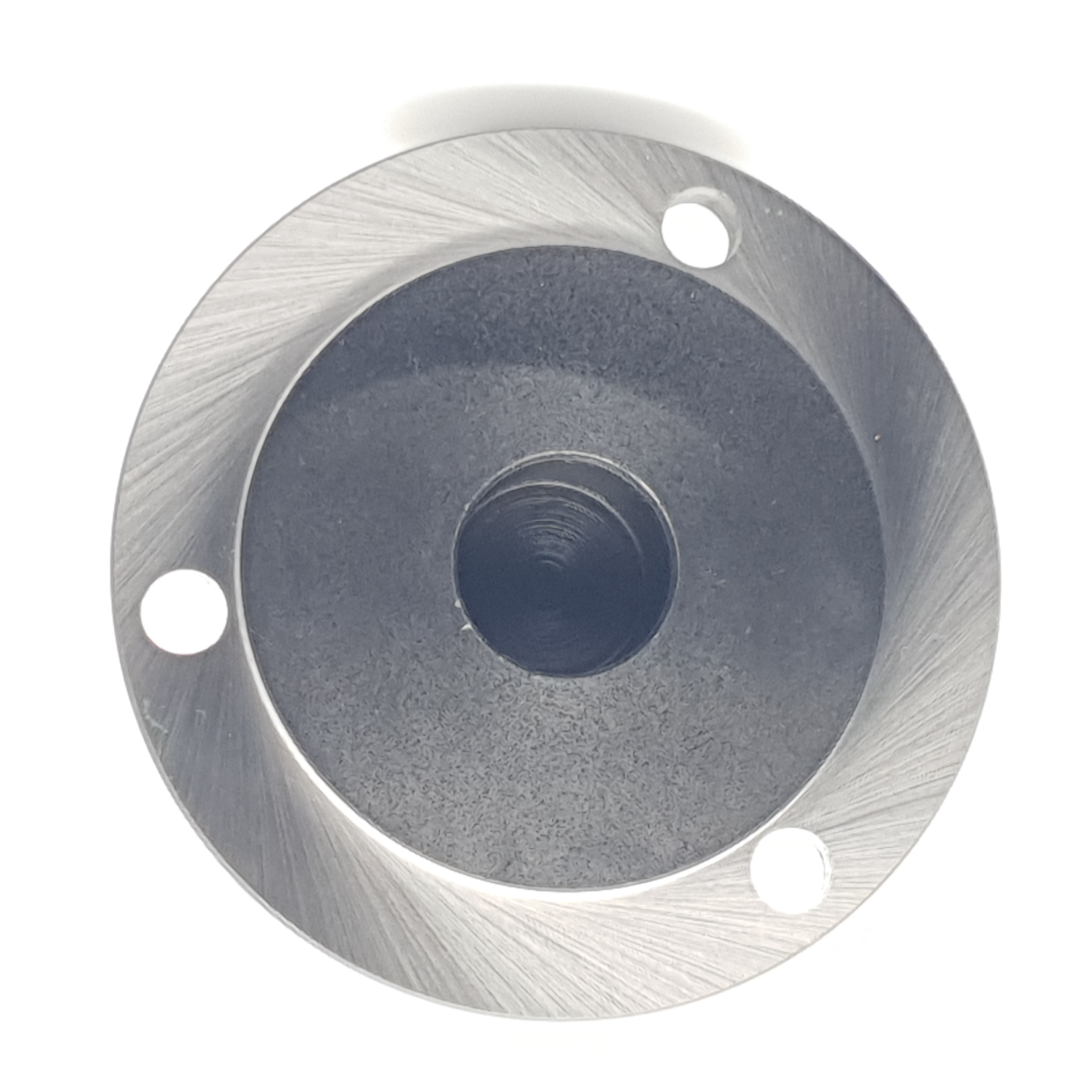

оправка переходная КМ2 с резьбой на фланец 72мм под 100мм патрон

3 960 ₽

Бренд: ТЕХНОРЕАЛ
Артикул: МА320002005
Код товара
Вес: 2.4 кг

Описание Характеристики Отзывы и комментарии (2)

С помощью оправки появляется возможность установки 3х кулачкового патрона диаметром 100 мм в шпиндель фрезерного станка с конусом Морзе 2 или в конус поворотного стола (модели HV-4, HV-6).

Посадка фланца 72 мм.

Резьба в хвостовике М10.

Происхождение

Страна: Китай
Бренд: ТЕХНОРЕАЛ

Размеры

Вес нетто: 2.4 кг
Вес брутто: 2.4 кг
Объем: --- л
Длина: 10 см
Ширина: 10 см
Высота: 13 см

Hedgehog

28.06.2019 09:48

Доброго дня!Если я правильно понял,это фланец под 100 патрон с конусом КМ2? Подойдёт для установки 100 патрона на поворотный стол НV4?

ТЕХНОРЕАЛ

28.06.2019 12:51

Здравствуйте. Да, это фланец с КМ2 для 100мм патрона (3х-кулачкового). Для нашего стола HV4 он подойдет. Если на Вашем столе конус начинается от поверхности стола, то также подойдет. Если же на Вашем столе сначала у поверхности стола есть цилиндрическое отверстие, а только на некоторой глубине начинается конус, то необходимо примерять, подойдет ли. В самом худшем случае, обратную сторону фланца необходимо будет проточить.
С уважением
