Комплект профилегибочный Stalex EVOLUTION TR-45 (мото)

Бренд: STALEX
Артикул: 100788
Код товара

Описание Характеристики Отзывы и комментарии (0)

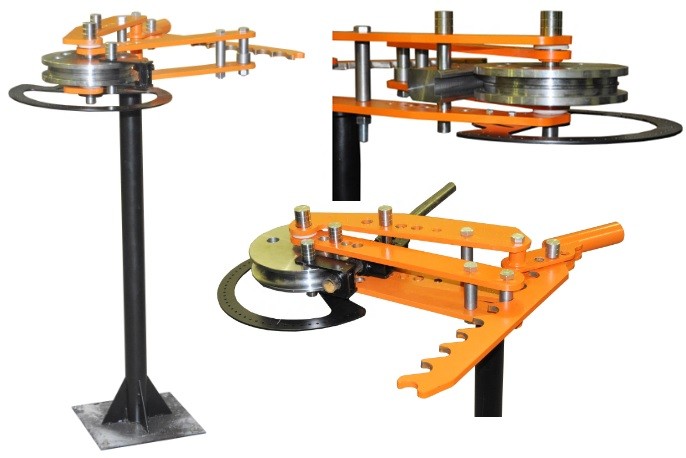

Станок профилегибочный Stalex EVOLUTION TR-45 совмещает в себе возможности промышленного и мобильного станка - предназначен для выполнения профессионального и качественного гиба.

Надёжный и неприхотливый станок для работы в цехах, в условиях серийного производства, также для мастерских и на стройках, непосредственно при изготовлении штучных изделий из металла. Производит гибку трубы методом протягивания заготовки по ролику – такие изделия как дуги, рамы, каркасы и прочее из водогазопроводных и метрических труб с изгибами в нескольких плоскостях. Работает с трубами диаметром 15-45 мм из стали, алюминия и нержавеющей стали.

Отличительные особенности:

Ручной трубогиб Stalex EVOLUTION TR-45 производит изгиб трубы или профиля в станке от 0 до 180° с учётом специфики материала (т.е. таких параметров как материал трубы, а также размер и толщина стенки – которые в свою очередь влияют на то, как будет отпружинивать труба в конце гиба).

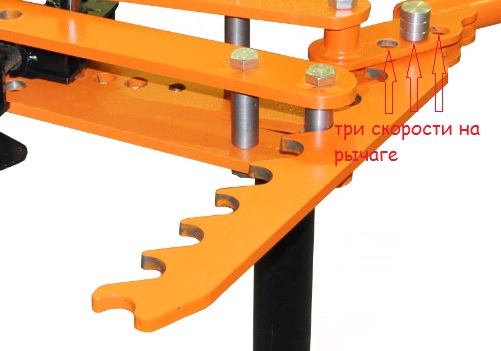

Три скорости гибки на рычаге.

Stalex EVOLUTION TR 45 1 Stalex EVOLUTION TR 45 2

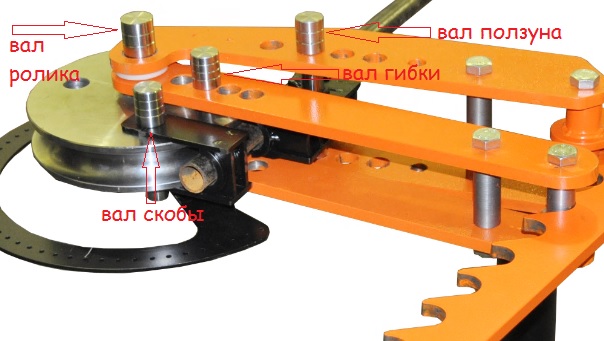

Установите трубу, соответствующую выбранной оснастке.

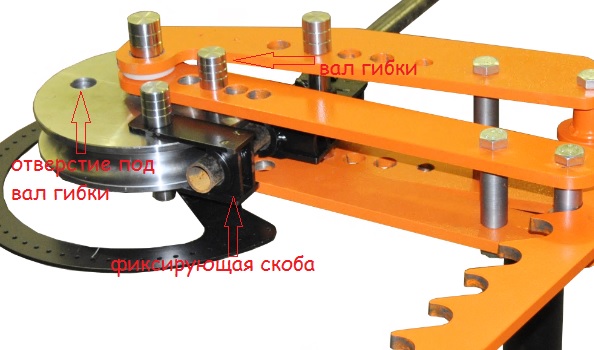

Закрепите ее на оснастке с помощью фиксирующей скобы (Ø отв. на ролике 22 мм).

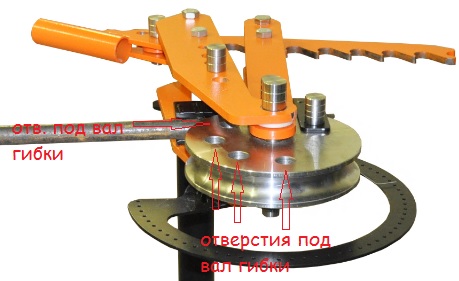

Фиксирующая скоба достигает большего угла гиба до перестановки пальца Ø 25 мм (вала гибки) в отверстиях на ролике.

Stalex EVOLUTION TR 45 3 Stalex EVOLUTION TR 45 4

Ползун необходимо смазать консистентной смазкой или моторным маслом. Смазку нужно наносить перед каждым гибом. Смазка сделает процесс гибки проще и продлит жизнь оснастке. ГИБОЧНЫЙ РОЛИК СМАЗЫВАТЬ НЕ НУЖНО.

Stalex EVOLUTION TR 45 5

При работе с шовными трубами:
Сварной шов внутри трубы должен располагаться сбоку (в этом случае, при гибке шов испытывает меньшую нагрузку).

Также перед гибкой необходимо зачищать трубу проволочной щёткой или дрелью с насадкой от ржавчины, заусенцев, следов сварки - что позволит уменьшить нагрузку вовремя гибки и продлит жизнь оснастке.
Для качественного гиба необходимо точно подбирать оснастку под размер трубы, в случае гибки малых труб в большей оснастке – труба будет испорчена, т.е. под свой размер трубы нужен аналогичный размер оснастки.

Технические характеристики:

Характеристики	Комплект Stalex EVOLUTION TR-45 (мото)
Оснастка	Ø22; Ø25; Ø32 мм
Угол гибки	0 до 180°
Вес	50 кг

Оснастка для круглых труб:

Диаметр трубы, мм	Радиус гиба по центральной линии, мм (CLR)	Допустимая толщина стенки трубы, мм (для стальной трубы Ст20)
15	88	от 1.5 мм, максимальная не ограничена
20	88	от 1.5 мм, максимальная не ограничена
21 (Ду15, 1/2″)	88	от 1.5 мм, максимальная не ограничена
22	88	от 1.5 мм, максимальная не ограничена
25	88	от 1.5 мм, максимальная не ограничена
27 (Ду20, 3/4″)	88	без ограничений
28	114	от 2 мм до 4 мм
30	114	от 2 мм до 4 мм
32	114	от 2 мм до 4 мм
33.7 мм (Ду25, 1″)	114	без ограничений
34	114	от 2 мм до 4 мм
35	114	от 2 мм до 4 мм
38	114	от 2.5 мм до 4 мм
40	139	от 2.5 мм до 3 мм
42	139	от 2.5 мм до 3 мм
43 (Ду32, 1 1/4″)	139	без ограничений
45	139	от 2.5 мм до 3 мм

Оснастка для профильной трубы:

Размер профильной трубы, мм	Радиус гиба по центральной линии, мм (CLR)	Допустимая толщина стенки трубы, мм (для профильной трубы Ст3)
15 х 15	88	от 1.5 мм до 3 мм
20 х 20	114	от 2 мм до 3 мм
25 х 25	114	от 2 мм до 3 мм
30 х 30	114	от 2 мм до 3 мм
40 х 40	139	от 2.5 мм до 3 мм

Для труб из мягких металлов (например, алюминий и медь) минимальная и максимальная толщина стенки может быть увеличена на 0.5-1 мм (зависит от свойств сплава). Для жестких стальных труб (например, 30ХГСА) минимальная толщина стенки может быть меньше на 0.5 мм
Оснастка для работы с трубами других размеров, а также оснастка с другими радиусами гибки (CLR) изготавливается индивидуально по запросу клиента.
