Кузнечный инструмент Улитка Сила для гибки завитков

Ручной кузнечный инструмент для гибки завитков «Улитка Сила» предназначен для создания декоративных элементов методом холодной ковки.

Отличительные особенности:

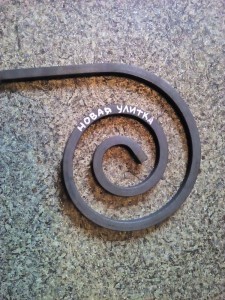

На инструменте возможно производить гибку различных элементов, таких как завиток, улитка, волюта, калач и других, которые в дальнейшем используются для оформления металлических конструкция, кованых заборов, калиток, навесов, козырьков и серийного изготовления декоративных элементов для продажи.

Максимальная толщина материала, с которым может работать данный инструмент: квадрат – 12х12 мм, полоса – 25х4 мм и катанка диаметром 12 мм.

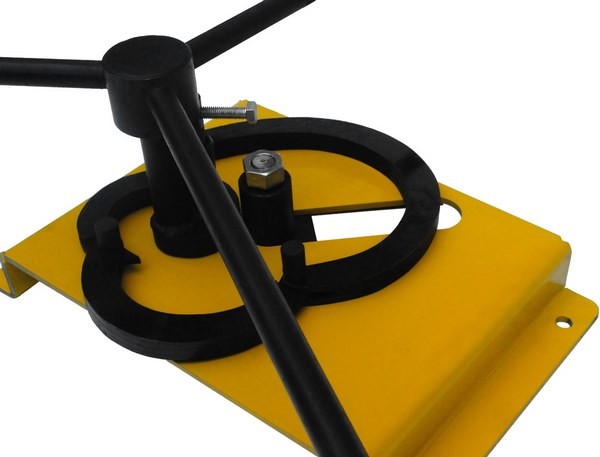

На ручном инструменте «Улитка Сила» возможно изготавливать элементы различной формы и диаметра, благодаря удобной конструкции гибочной оправки, состоящей из 4 элементов, которые можно переставлять, изменяя форму будущего элемента.
Важно, что «Улитка Сила» может работать и с заготовками, на которых подготовлено (оттянуто) окончание типа «лист» или «лапка», тогда вы получите большее разнообразие видов элементов.

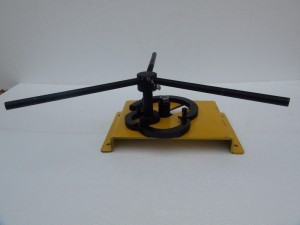

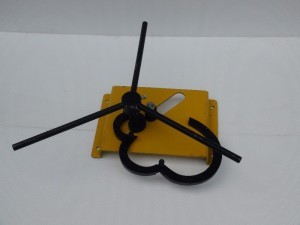

Инструмент удобный и компактный 350 на 230 мм. Оснащен мощным воротком, работающим с квадратом до 12х12 мм. В комплект поставки входит 2 эксцентрика для зажима заготовки. Эксцентрик для квадрата 8 и 10 мм и для полосы максимум  25 мм. Наличие 4-х сегментов позволяет разнообразить формы и размеры изготавливаемых вами элементов. Минимальный внутренний диаметр завитка 35 мм, а максимальный 190 мм.

Если вы решили работать с квадратом 12х12 мм, нужно вынуть эксцентрик, и работать без него. В этом случае заготовка удерживается в зацеплении отлично и без зажимного эксцентрика.

Инструмент идеально подходит для небольших производств и домашних мастерских.

Технические характеристики:

Все соприкасающиеся с заготовкой детали гибочного инструмента «Сила» выполнены из инструментальной стали и закалены.

Марка сталь: 45.

Заменитель: 40Х, 50, 50Г2.

Классификация: Сталь конструкционная углеродистая качественная.

Применение: Ваы, шестерни, коленчатые и распределительные валы, шестерни, шпиндели, бандажи, цилиндры, кулачки и другие нормализованные, улучшаемые и подвергаемые поверхностной термообработке детали, от которых требуется повышенная прочность

Инструкция по применению:

1. Закрепите платформу инструмента четырьмя болтами (в комплект не входят) на верстаке.
2. Соберите сегментную головку инструмента (улитку), установите необходимый зажимной эксцентрик (в комплекте поставляется для квадрата 10х10 мм (8х8 мм) и полосы 20х4 мм). Если вы решили работать с квадратом 12х12 мм, можно эксцентрик не ставить. Заготовка удержится отлично.
3. Вставьте заготовку в отверстие между головкой и эксцентриком. Убедитесь, что ваш материал находится в горизонтальном положении относительно рабочего стола и лежит на платформе плотно. Затем, с помощью ручек, начинайте вращать по часовой стрелке, пока заготовка не закрутится в спираль.  Извлечь завиток можно приподняв вращающуюся часть с оси. Можно остановить вращение головки в любом месте для получения желаемого рисунка.
4. Завитки могут быть разных размеров. Если менять местами сегменты на головке, можно получить разные элементы.
5. Рекомендуется сметать окалины с оснастки после каждого загиба, краска на основании имеет свойство стираться при работе, так как находится в постоянном контакте с трущимися деталями, окалинами и металлом. Это не является гарантийным случаем.

Видеопрезентация:

в разработке.
