Кузнечный инструмент Гнутик Сила для гибки металла

Инструмент гибочный СИЛА предназначен для сгибания квадрата, прутка или полосы под фиксированным углом или по дуге.

1. Закрепите приспособление при помощи болтов, для которых уже подготовлены отверстия, так чтобы нижний рычаг мог проворачиваться на угол до 180˚.

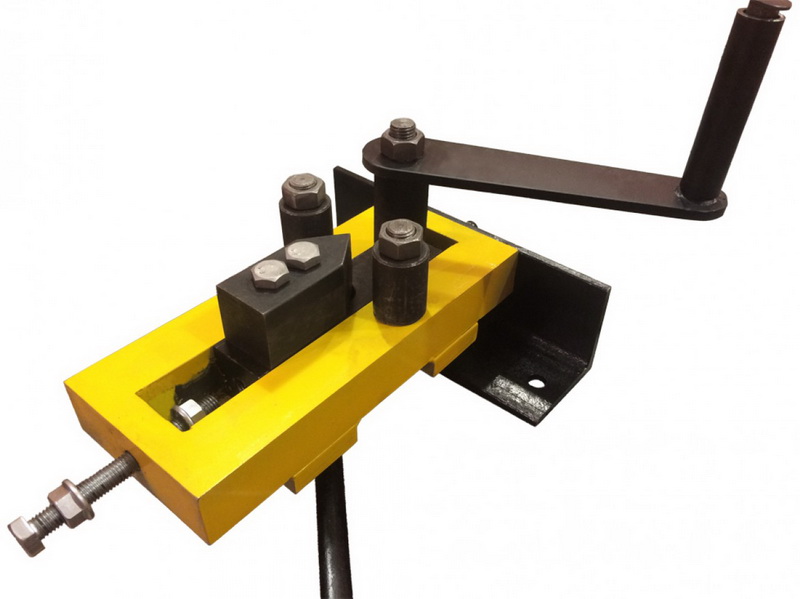

2. Чтобы согнуть заготовку под углом ее устанавливают между роликами и топориком (рисунок 1). Затем с помощью рычага (поворачивая его по часовой стрелке) гнем угол. Размер угла может фиксироваться регулировочным болтом, т.е. зафиксировав первый изгиб, все остальные будут одинаковые.

3. Для сгибания по дуге, например в полукольцо, устанавливаем заготовку между роликами и прокатной рукояткой (рисунок 1). Затем с помощью рычага прижимаем заготовку так, чтобы она немного согнулась, и вращаем рукоятку, прокатывая заготовку по всей длине. Так постепенно прижимая рычагом можно прокатать заготовку в кольцо.

4. После нескольких гибов сметайте щеткой окалины с оснастки, краска на основании имеет свойство стираться при работе, так как находится в постоянном контакте с трущимися деталями, окалинами и металлом.

Периодически смазывайте оси и направляющие трущихся частей инструмента, приводящие в движение центральную часть приспособления. Это облегчает работу и уменьшает трение и износ инструмента.

Отличительные особенности

Все соприкасающиеся с заготовкой детали гибочного инструмента «Сила» выполнены из инструментальной стали и закалены.

Применение: вал-шестерни, коленчатые и распределительные валы, шестерни, шпиндели, бандажи, цилиндры, кулачки и другие нормализованные, улучшаемые и подвергаемые поверхностной термообработке детали, от которых требуется повышенная прочность.

Технические характеристики

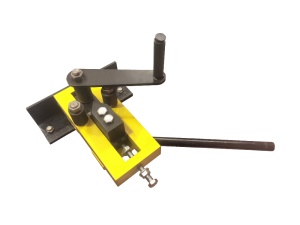

Рисунок 1

Рисунок 2

!!! Предупреждение

• При работе используйте защитные очки – от заготовки отлетают окалины.
• Запрещается гнуть металл толщиной больше, чем указано в данной инструкции, удлинять ручки.
• Гарантийный срок эксплуатации оборудования составляет 6 (шесть) месяцев со дня продажи оборудования покупателю.

Гарантия на инструмент не распространяется в следующих случаях:

• нарушения правил монтажа, изложенных в Инструкции по эксплуатации;
• нарушения правил эксплуатации, изложенных в Инструкции по эксплуатации;
• повреждения Покупателем или иными лицами конструкции оборудования;
• повреждения оборудования вследствие форс-мажорных обстоятельств.

Примечание: Это руководство по эксплуатации носит рекомендательный характер

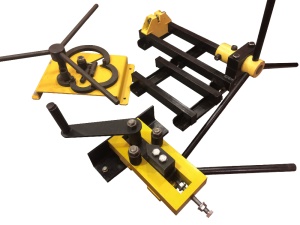

Входит в состав набора инструментов холодной ковки металла «СИЛА».

Ввиду непрерывного совершенствования оборудования, в руководство могут быть внесены изменения в любой момент без обязательного уведомления.
