Дополнительные приспособления

Кронштейн для установки фрезерной приставки к настольному токарному станку D280x700. Фиксируется на станину токарного станка четырьмя винтами. На приспособление штатно можно закрепить оригинальную фрезерную приставку ТЕХНОРЕАЛ. Кронштейн может быть установлен и на аналогичные токарные станки других производителей. Материал кронштейна - сталь. Вес - 8,5кг.

Технические характеристики: Размер державки, мм 12 Размер ролика, мм 26x8x8 Максимальный диаметр, мм 35

Приспособление в пиноль КМ3 для изготовления конусов Используется в задних бабок токарных станков с конусом в пиноли Морзе 3. Имеет возможность регулировки поперечного смещения центра для протачивания конусов.

Кронштейн для установки фрезерной приставки к настольному токарному станку D240x550. Фиксируется на станину токарного станка четырьмя винтами. На приспособление штатно можно закрепить оригинальную фрезерную приставку ТЕХНОРЕАЛ. Кронштейн может быть установлен и на аналогичные токарные станки других производителей. Материал кронштейна - сталь. Вес - 8,5кг.

Ролик для накатки D19мм с прямым профилем Насечки расположены под 90 о к плоскости вращения ролика. Диаметр ролика 19 мм. Материал - быстрорежущая сталь.

Приспособление для накатки с поворотной головкой, 6 роликов Размер державки: 28,4х12,7х167мм, Размер роликов (DxdxB): 19x6,35x9,52мм. Материал роликов - быстрорежущая сталь.

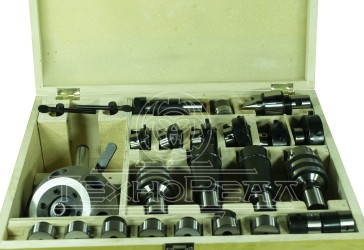

Револьверная головка в заднюю бабку, 6 позиций, D=127мм с хвостовиком КМ2. Универсальная головка, позволяющая без вынимания оснастки из пиноли выполнять практически все возможные функции задней бабки:  центровочное сверление, поджим вращающимся центром, сверление со сверлильным патроном, сверление/расточка/развертка с цанговым патроном, нарезание внутренней и наружной резьбы с метчикодержателем и плашкодержателем Смена оснастки производится поворотом револьверной головки. Для этого достаточно отжать фиксатор, не примения никаких ключей. Высокое качество изготовления обеспечивает достаточную жесткость и точность оснастки, необходимую для выполения всех предусмотренных операций. Револьверная головка подходит как для промышленного оборудования, так и для хоббийных станков. Кроме устройства с КМ2, доступны и исполнения с хвостовиками: конус Морзе 4 и конус Морзе 3 Револьверная головка поставляется в полном комплекте, куда входят и наборы метчикодержателей и плашкодержателей...

Револьверная головка в заднюю бабку, 6 позиций, D=127мм с хвостовиком КМ3. Универсальная головка, позволяющая без вынимания оснастки из пиноли выполнять практически все возможные функции задней бабки:  центровочное сверление, поджим вращающимся центром, сверление со сверлильным патроном, сверление/расточка/развертка с цанговым патроном, нарезание внутренней и наружной резьбы с метчикодержателем и плашкодержателем Смена оснастки производится поворотом револьверной головки. Для этого достаточно отжать фиксатор, не примения никаких ключей. Высокое качество изготовления обеспечивает достаточную жесткость и точность оснастки, необходимую для выполения всех предусмотренных операций. Револьверная головка подходит как для промышленного оборудования, так и для хоббийных станков. Кроме устройства с КМ3, доступны и исполнения с хвостовиками: конус Морзе 4 и конус Морзе 2 Револьверная головка поставляется в полном комплекте, куда входят и наборы метчикодержателей и плашкодержателей...

Револьверная головка в заднюю бабку, 6 позиций, D=127мм с хвостовиком КМ4. Универсальная головка, позволяющая без вынимания оснастки из пиноли выполнять практически все возможные функции задней бабки:  центровочное сверление, поджим вращающимся центром, сверление со сверлильным патроном, сверление/расточка/развертка с цанговым патроном, нарезание внутренней и наружной резьбы с метчикодержателем и плашкодержателем Смена оснастки производится поворотом револьверной головки. Для этого достаточно отжать фиксатор, не примения никаких ключей. Высокое качество изготовления обеспечивает достаточную жесткость и точность оснастки, необходимую для выполения всех предусмотренных операций. Револьверная головка подходит как для промышленного оборудования, так и для хоббийных станков. Кроме устройства с КМ4, доступны и исполнения с хвостовиками: конус Морзе 3 и конус Морзе 2 Револьверная головка поставляется в полном комплекте, куда входят и наборы метчикодержателей и плашкодержателей...

Приспособление для получения круглых изделий двухстороннее     Устройство предназначено для точения наружных и внутренних сферических поверхностей на токарных станках.  Устанавливается на суппорт станка. Конструкция приспособления позволяет через промежуточные подкладки или плиту установить его и на более габаритные станки. Диаметр получаемых шаров устанавливается перемещением державки с установленной сменной пластиной из твердого сплава. Жесткость устройства допускает использование его для обработки самых разных материалов.     Принцип работы приспособления: поворотная часть при помощи ручки проворачивается относительно неподвижной части, закрепленной на суппорте или верхних салазках токарного станка; на поворотной части установлена державка с двумя местами для твердосплавной пластины. При поворачивании совершает движение по окружности и срезает стружку с заготовки.  Параметры приспособления Высота от плоскости...

Приспособление для получения круглых изделий     Устройство предназначено для точения шаров и полушарий на токарных станках.  Устанавливается на суппорт станка. Высота от плоскости установки до линии резания - 53мм. Конструкция приспособления позволяет через промежуточные подкладки или плиту установить его и на более габаритные станки. Диаметр получаемых шаров устанавливается перемещением державки с установленной сменной пластиной из твердого сплава. Жесткость устройства допускает использование его для обработки самых разных материалов.     Принцип работы приспособления: поворотная часть при помощи ручки проворачивается относительно неподвижной части, закрепленной на суппорте или верхних салазках токарного станка; на поворотной части установлена державка с твердосплавной пластиной, которая при поворачивании совершает движение по окружности и срезает стружку с заготовки.  Параметры приспособления Высота от плоскости установки до режущей кромки - 53мм,...

Револьверная головка в заднюю бабку, 6 позиций, D=63,5мм с хвостовиком КМ2. Универсальная головка, позволяющая без вынимания оснастки из пиноли выполнять практически все возможные функции задней бабки:  центровочное сверление, поджим вращающимся центром, сверление со сверлильным патроном, сверление/расточка/развертка с цанговым патроном, нарезание внутренней и наружной резьбы с метчикодержателем и плашкодержателем Смена оснастки производится поворотом револьверной головки. Для этого достаточно отжать фиксатор, не примения никаких ключей. Высокое качество изготовления обеспечивает достаточную жесткость и точность оснастки, необходимую для выполения всех предусмотренных операций. Примененный конус Морзе 2 и относительно небольшой диаметр головки - 63,5мм позволяют использовать ее на средних настольных токарных станках даже с небольшой высотой центров над станиной. Револьверная головка поставляется в полном комплекте, куда входят и наборы метчикодержателей и плашкодержател...

Ролик для накатки D19мм с косым профилем Насечки расположены под 45о к плоскости вращения ролика. Диаметр ролика 19 мм. Шаг насечки 1,2 мм Материал - быстрорежущая сталь.

Ролик для накатки D19мм с косым профилем Насечки расположены под 45о к плоскости вращения ролика. Диаметр ролика 19 мм. Материал - быстрорежущая сталь.

Фрезерное приспособление поворотное, стол 100х125мм с Т-пазами Универсальная оснастка для токарных станков, позволяющая закреплять заготовки и производить фрезерование. Крепится через два сквозных отверстия в подошве к суппорту токарного станка. Технические параметры Размер стола - 100х125мм, Размер Т-паза - 10мм (три паза), Расстояние между пазов - 40мм, Расстояние между крепежными отверстиями - 25мм, Поворот и наклон на 360°, разметка ±60° по обеим осям, Ход салазок - 90мм.

Приспособление в заднюю бабку КМ2 для нарезания резьбы плашками. В комплекте плашкодержатели: 16мм, 20мм, 25мм, 30мм, 38мм.   Размеры в упаковке: 18х12х6см, Вес: 1,3кг.

Приспособление в заднюю бабку КМ3 для нарезания резьбы плашками. В комплекте плашкодержатели: 16мм, 20мм, 25мм, 30мм, 38мм.   Размеры в упаковке: 18х12х6см, Вес: 1,5кг

Бабка передняя в сборе со шпинделем под патрон 100мм для станков серии TL 0714 или аналогичных. Бабка с установленным шпинделем.

Задняя бабка быстрозажимная для станин станков серии TL 0714 или аналогичных. Фиксируется поворотом ручки. Имеет возможность регулируемого поперечного смещения для точения конусов. Пиноль с конусом Морзе 2. На пиноли нанесена шкала. Выдвижение пиноли производится маховичком с размеченным лимбом: одно деление - 0,025мм.
