станок универсальный TU 140x250

85 270 ₽

Бренд
ТЕХНОРЕАЛ
Артикул
МА030001000
Код товара

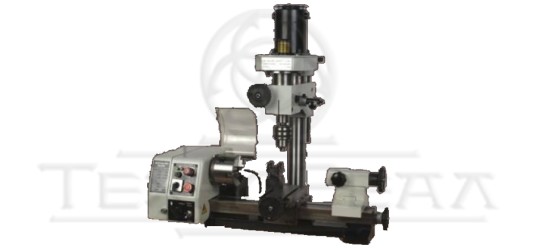

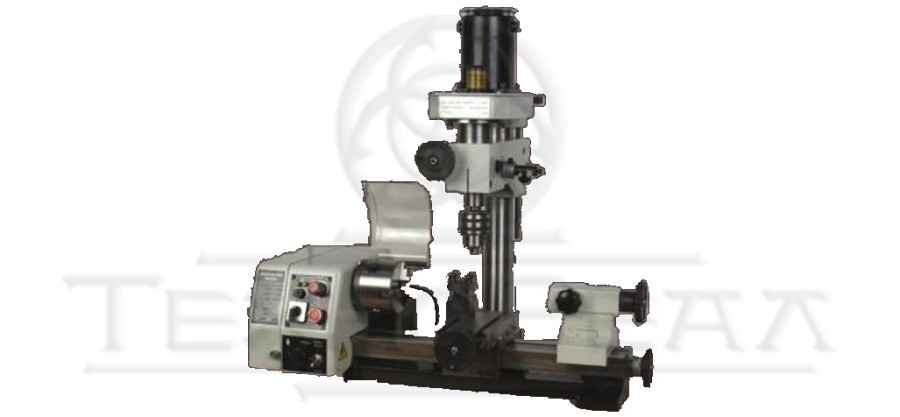

Станок универсальный TU 140x250

это самый малогабаритный токарно-фрезерный станок с полноценным токарным патроном 80 мм. На токарном станке имеется автоматическая подача. Станок легко можно дооснастить приспособлениями и расширить возможности станка.

Отличительные особенности универсального  станка TU 140x250:

  • Два коллекторных двигателя мощностью 150 Вт, 220 В
  • Направляющие станка отшлифованы и термически обработаны
  • Бесступенчатая регулировка оборотов шпинделя
  • Станок имеет 2 подачи: 0.05, 0.1 мм/оборот
  • На станке TU 140x250 имеется продольная автоматическая подача.
  • Привод станка ременный
  • Шестерни для нарезания резьбы изготовлены из сверхпрочного пластика
  • На станке установлен полноценный 3-х кулачковый токарный патрон 80 мм
  • Регулировка зазоров осуществляется прижимными планками
  • Резцедержатель 2-х позиционный
  • На станке возможна установка подвижного и неподвижного люнетов

Технические характеристики токарной части:

Расстояние между центрами, мм 250
Диаметр обработки над станиной, мм 140
Высота центров, мм 70
Диаметр патрона, мм 80
Конус шпинделя, Морзе №2
Конус задней бабки, Морзе №1
Метрические резьбы, мм 0,5-1,25
Диаметр проходного отверстия шпинделя, мм 9
Поперечный ход суппорта, мм 60
Продольный ход верхних салазок, мм 40
Размер резца, мм 8x8
Предел чисел оборотов шпинделя токарного патрона, об/мин 100-2000±10%
Ход пиноли задней бабки, мм 30
Мощность коллекторного двигателя, кВт 0,15
Напряжение, В 220
Габаритные размеры, мм 550x260x320
Вес, кг 19/22

Технические характеристики фрезерной части:

Максимальный диаметр сверления, мм 10
Максимальный диаметр фрезерования концевой фрезой, мм 10
Конус шпинделя, Морзе №2
Ширина Т-образного паза стола, мм 8
Предел числа оборотов шпинделя, об/мин 100-1300±10%
Ход шпинделя, мм 30
Мощность коллекторного двигателя, кВт 0,15
Напряжение, В 220
Вес, кг 15/17

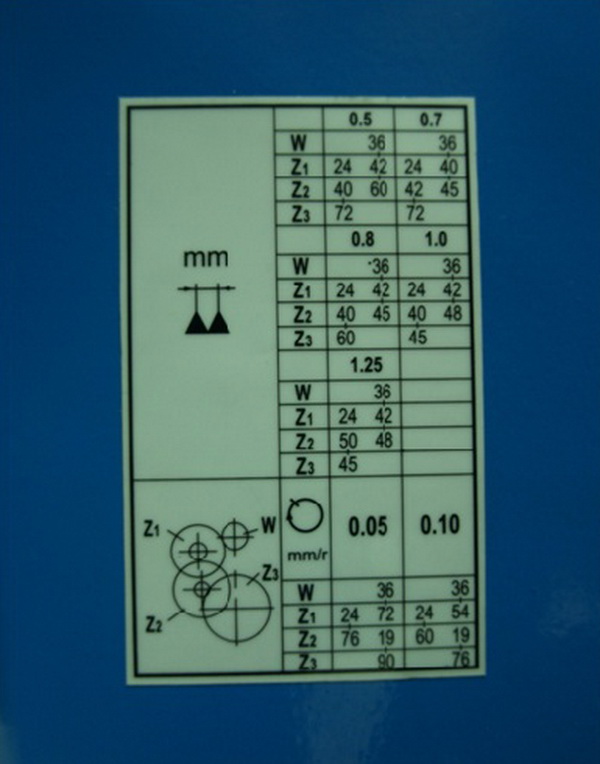

Таблица метрических резьб:

 rezbaTU140x250

Комплект поставки:*

  • 3-х кулачковый патрон, 80 мм
  • Комплект обратных кулачков
  • Упорный центр №1, масленка, гаечные ключи, отвертка
  • Комплект сменных шестерен
  • Сверлильный патрон КМ №1 для фрезерной части
  • Инструкция по эксплуатации (pdf)

*комплектацию станка уточняйте у наших специалистов, она может меняться.

Дополнительные приспособления:

  1. Центр вращающийся МК № 1
  2. Патрон 4-х кулачковый 80 мм, самоцентрирующийся
  3. Патрон 4-х кулачковый 80 мм, с независимыми кулачками
  4. Патрон цанговый 80 мм с комплектом цанг ER32
  5. Патрон цанговый КМ №2 с комплектом цанг ER16
  6. Люнет подвижный
  7. Люнет неподвижный
  8. Комплект прижимов М6
  9. Планшайба Ø 112 мм
  10. Тиски прецизионные 50 мм
  11. Комплект резцов 8 х 8 с напайными пластинами
  12. Комплект резцов 8 х 8 с механическим креплением пластин
  13. Комплект концевых фрез
  14. Накатка роликовая
  15. Угломер универсальный 812-102
  16. Штангенциркуль

Видеопрезентация:

в разработке

Происхождение

Страна
Россия
Бренд
ТЕХНОРЕАЛ

Размеры

Вес нетто
--- кг
Вес брутто
22 кг
Объем
--- л
Длина
55 см
Ширина
26 см
Высота
32 см
Евгений Иванович
09.06.2019 14:40
0

Здравствуйте! Есть ли возможность купить отдельно фрезерную часть станка?

ТЕХНОРЕАЛ
10.06.2019 11:09
0

Здравствуйте.
Конечно, вот фрезерная часть https://technoreal.ru/metalloobrabatyvayushchie-stanki/stanki-universalnye/frezernaya-pristavka-dlya-stanka-tu-140x250-detail.html.
С уважением

Григорий Владимирови
06.08.2018 10:57
0

Добрый день подскажите возможно купить в кредит и как это сделать

ТЕХНОРЕАЛ
07.08.2018 17:44
0

Здравствуйте.
Мы отгружаем товар только после 100% оплаты. За кредитом - только если в банки обращаться.
С уважением

Юрий Константинович
26.10.2015 09:28
0

Здравствуйте.Интересуют запчасти для данного станка. Мне нужно,если смотреть по взрыв схеме станка, ведущую шестерню,на электро -двигатель № 147 и ведомую,на вал шпинделя № 158, Z=55.-сверлильно-фрезерной части ,данного станка. Других номеров дать не могу. С уваж. Юр.Кон.
P.S. В приложении к схеме указано-№ 147 - Item-202., № 158- Item-213.
