головка делительная BS-0 (125мм)
75 170 ₽
- Бренд
- ТЕХНОРЕАЛ
- Артикул
- МА320405110
- Код товара
- Вес
- 27 кг

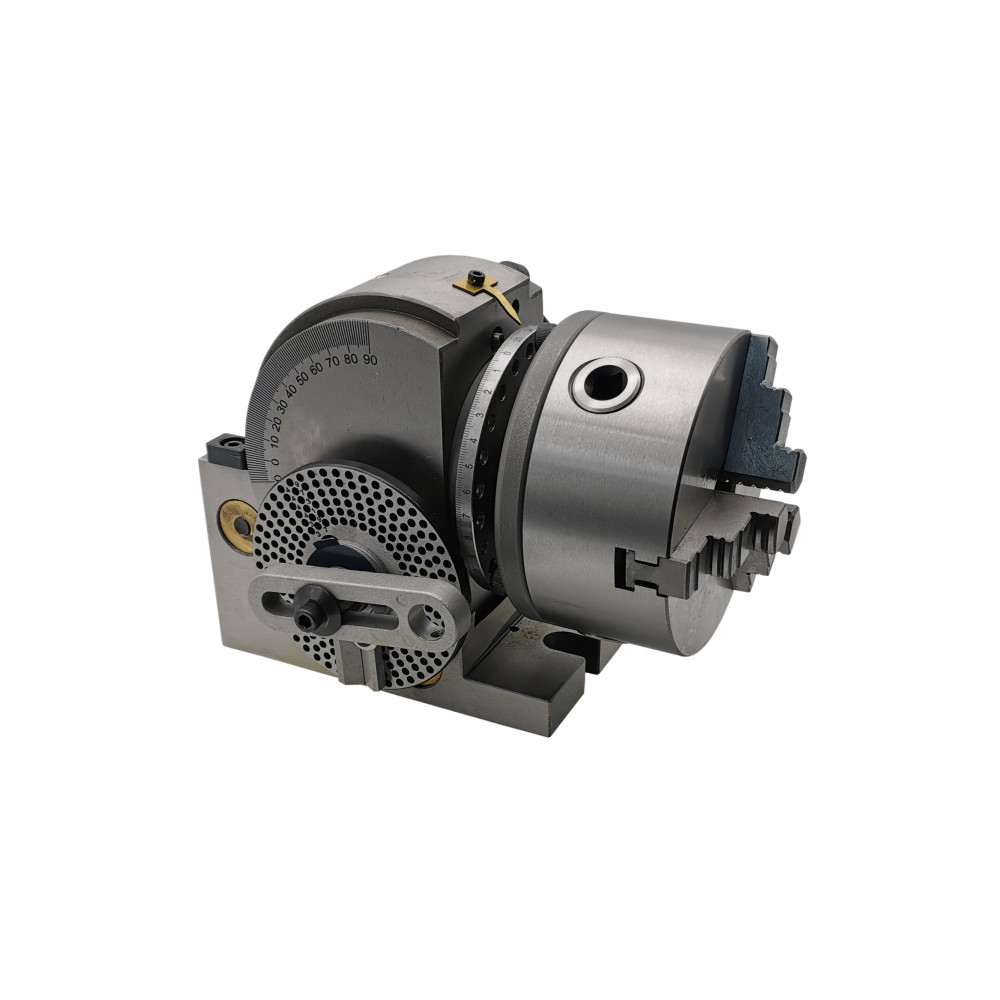

Головка делительная BS-0 (125мм)
Используется на фрезерных, сверлильных, заточных станках. Имеет диск для прямого деления на 2, 3, 4, 6, 8, 12 и 24. С использованием червячной передачи и комплекта сменных делительных дисков позволяет производить деления:
С диском А: 15, 16, 17, 18, 19, 20,
С диском В: 21, 23, 27, 29, 31, 33,
С диском С: 37, 39, 41, 43, 47, 49.
Шпиндель головки имеет внутренний конус Морзе и может быть наклонен на любой угол от -10 до 90 градусов.

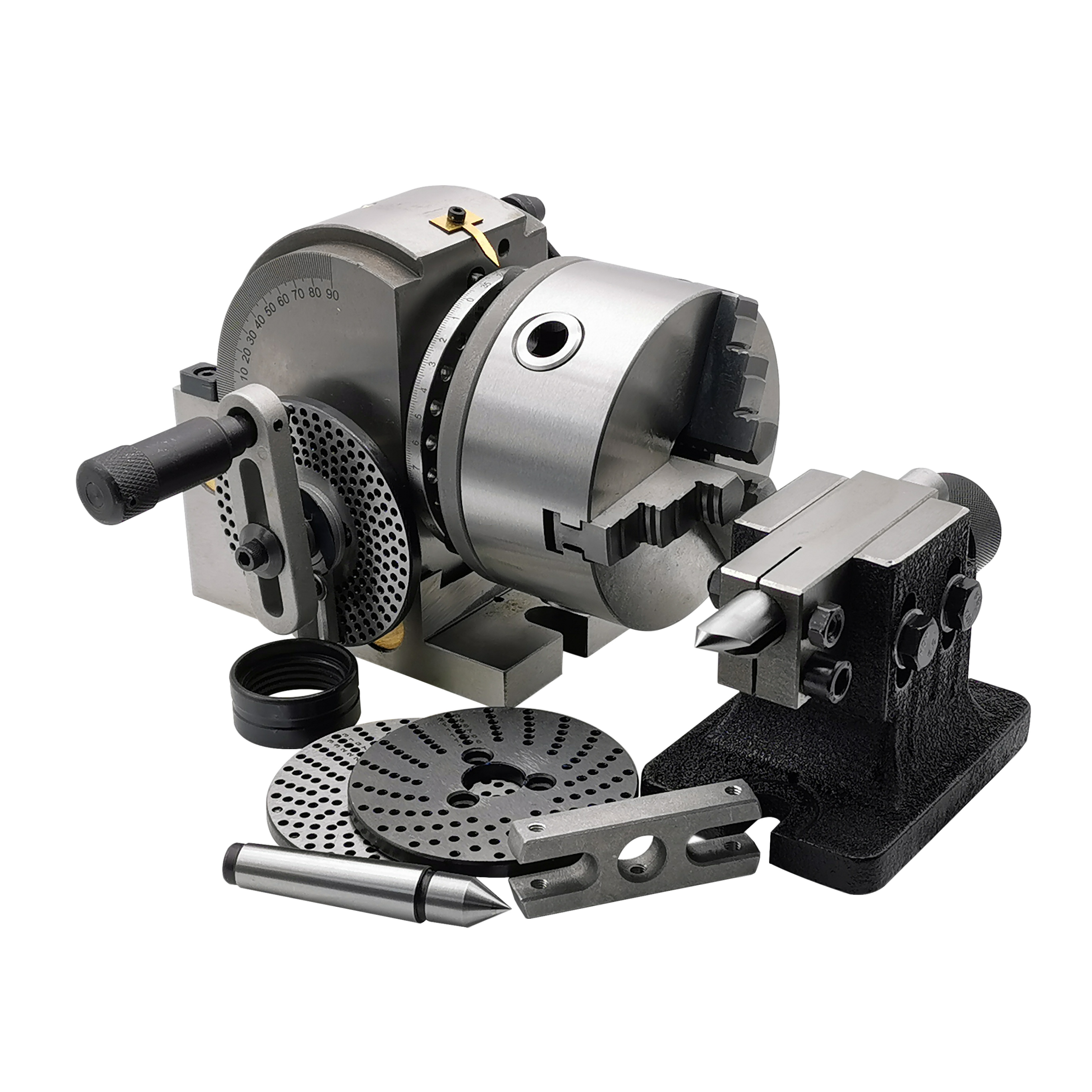

Комплект поставки:
- Головка делительная
- Диск прямого деления с 24 фиксированными положениями
- Диски делительные для червячного привода - 3шт и механизм выбора положения
- Задняя бабка,
- Патрон 3х-кулачковый 125мм с прямыми и обратными кулачками и ключом
- Фланец для патрона
- Центр упорный КМ2
- Поводок с зажимными проушинами
- Комплект сухарей для установки головки и задней бабки
Размеры делительной головки
Габариты головки AxBxH, мм - 193х131х173
Размеры основания головки axb, мм 166х90
Высота центров h, мм - 100
Габариты задней бабки A1xB1xH1, мм - 175х87х102
Ширина установочных пазов g и g1, мм - 16
Ширина пазов под сухари, мм - 16
Внутренний конус шпинделя/ сквозное отверстие в шпинделе, мм - КМ2/18мм
Происхождение
- Страна
- Россия
- Бренд
- ТЕХНОРЕАЛ
Размеры
- Вес нетто
- 27 кг
- Вес брутто
- 27.5 кг
- Объем
- --- л
- Длина
- 41 см
- Ширина
- 24 см
- Высота
- 21 см
