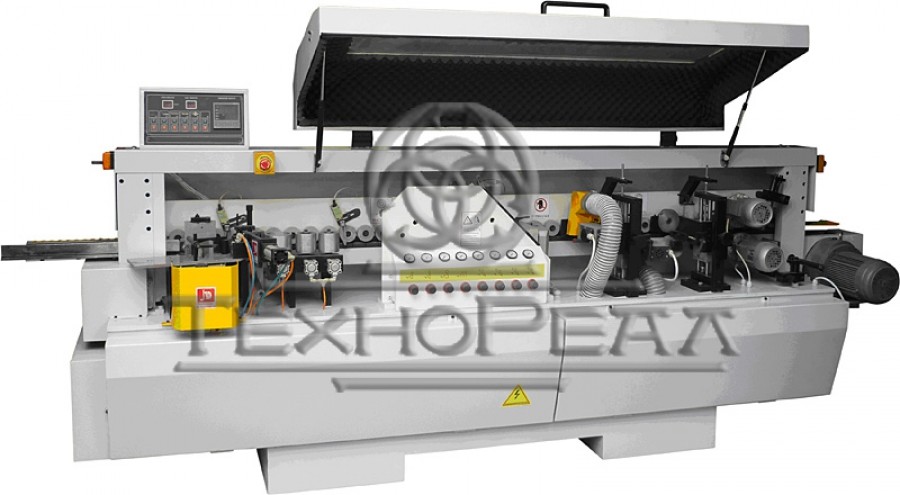

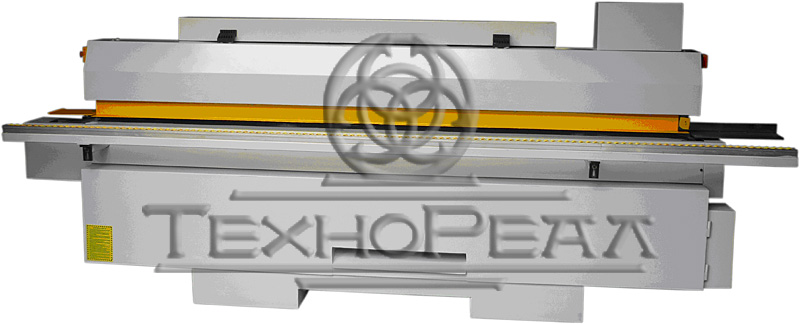

автоматический кромкооблицовочный станок R5A

Станок R5A предназначен для приклеивания и обработки различных декоративныхA  кромочных материалов к панелям из ЛДСП и других материалов на основе древесины.

Жесткая тяжелая станина, мощность двигателей и исполнение всех узлов станка позволяют использовать R5A на самых разных предприятиях.

Отличительные особенности станка – широкие диапазоны размеров используемых заготовок: минимальная длина панели – 168мм, а минимальная ширина панелиA  - 68мм! Обрабатываемые панели по толщине могут быть от 10 до 60мм! При этом, на станке можно приклеивать полосовой кромочный материал до 15мм толщиной.

Подача заготовок осуществляется по транспортеру, движущемуся по точным направляющим. Станок оборудован регулируемым верхним прижимом и выдвижной поддерживающей роликовой опорой.

В комплект поставки входит поддерживающий вращающийся стол для кромочного материала в бобинах.

Станок оборудован пневмогильотиной для отрубания кромки из бобины в соответствие длине заготовки.

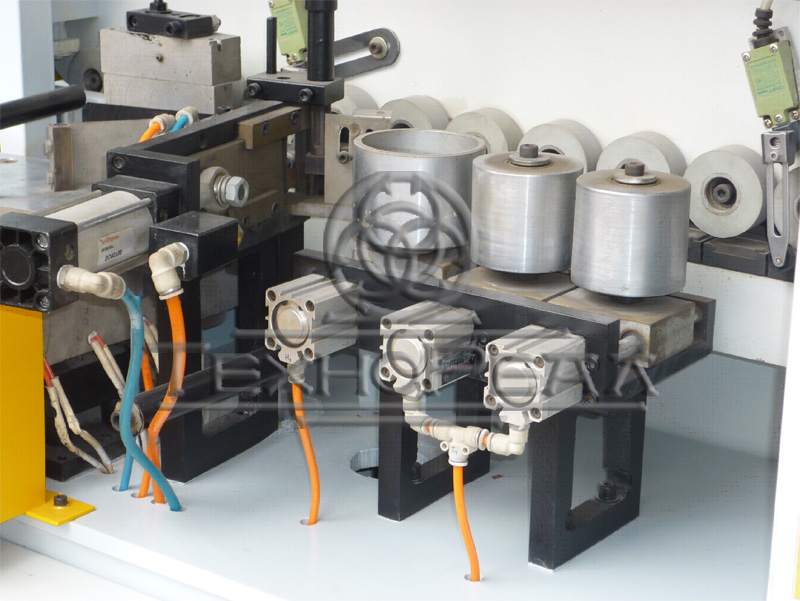

Для создания усилия прижима на станке используются три ролика. Усилие прижима создается пневматикой и может быть отрегулировано в широком диапазоне.

Для чистовой обрезки кромочного материала по длине работают два отдельных пильных узла (для переднего свеса и для заднего свеса).

Станок имеет раздельные регулировки давления в пневмосистемах разных узлов, что позволяет точно настроить оборудование под задачи технологического процесса.

Узлы для чистового фрезерования свесов по толщине панели имеют копиры, что дает высокое качество обработки каждой панели.

Узлы циклевки и полировки обеспечивают прекрасное качество обработанной поверхности самых разных кромочных материалов.

Станок оборудован защитным кожухом. Внутри станка смонтирована система воздуховодов, что позволяет без доработок подключить станок к системе аспирации.

Технические характеристики

Базовая комплектация

• Диск для установки рулона кромочного материала
• Электронный блок регулирования температуры клея
• Транспортер с прижимной роликовой балкой для точной подачи заготовок
• Пневматическая гильотина
• Пневматическая прикатка кромочного материала к панели тремя роликами (раздельное регулирование)

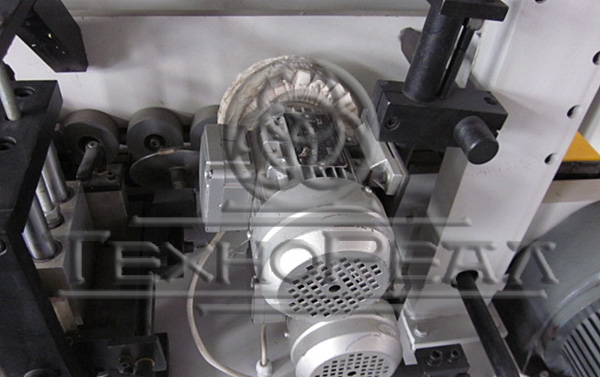

• Узел чистовой обрезки свесов кромки по длине (два высокочастотных двигателя с фрезами)
• Узел чистовой фрезеровки свесов по толщине панели (два высокочастотных двигателя с фрезами)
• Узел циклевки
• Узел полировки
• Пневматическая гильотина.

• Раздельное пневматическое регулирование усилия прижима роликов.

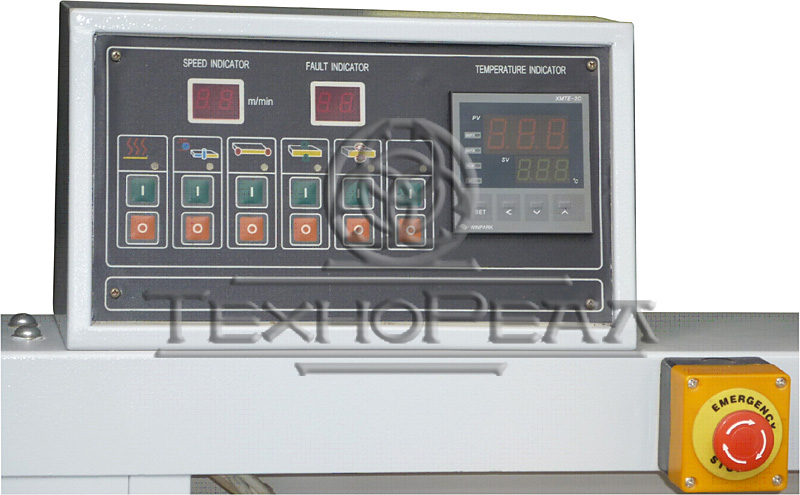

• Панель управления станка.

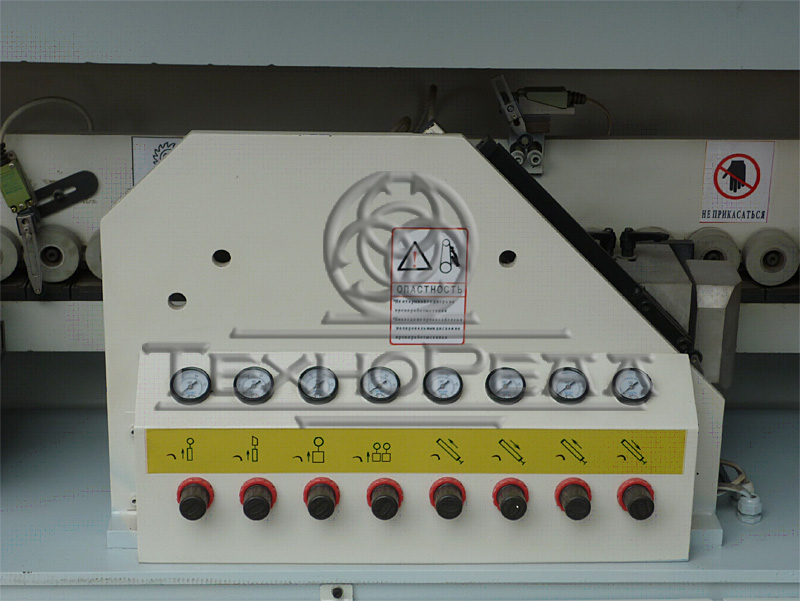

• Панель управления пневмоцилиндрами станка.

• Копировальный узел циклевания.

• Полировальный узел.

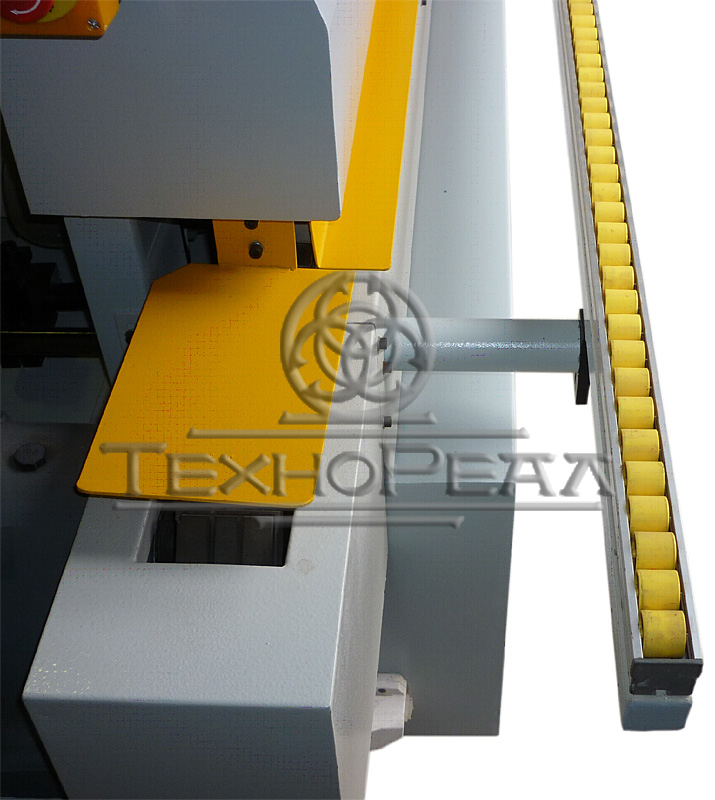

• Транспортер и телескопическая поддерживающая роликовая опора

• Транспортер и окно для удаления отходов.
