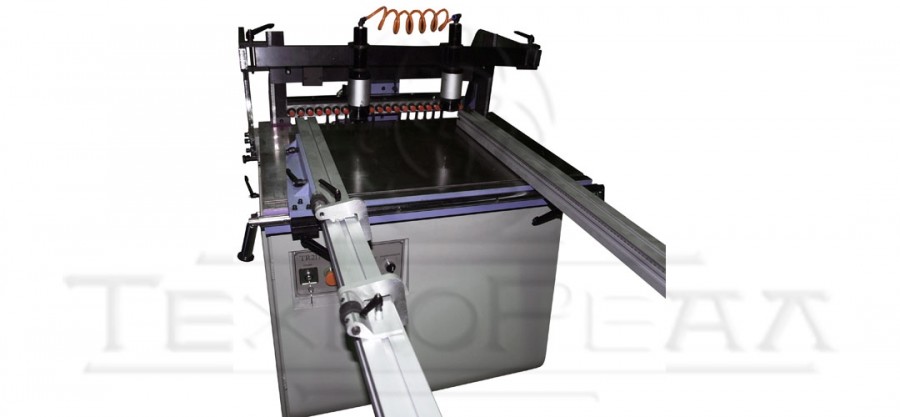

станок сверлильно-присадочный TR21N

TR21N - 21 шпиндельный одноголовочный сверлильный станок с пневматическим прижимом заготовки и пневматическим приводом подачи и наклона сверлильной головки. Простая и надежная конструкция станка со одной стороны, и, в то же время, высокая точность и большая производительность данного типа оборудования обуславливают его популярность и широкое распространение. Станок подходит для сверления отверстий в пласть и в кромку. Предназначен для получения отверстий в заготовках для деталей мебели и столярных изделий.
Жесткая и тяжелая конструкция сверлильно-присадочного станка TR21N - гарантия минимальных вибраций, а следовательно и высокой точности. Станок имеет ряд отличительных особенностей, учитываемых пользователем при выборе модели:
Сверлильная головка станка имеет 21 шпиндель. Сверла закрепляются в быстроустанавливаемых патронах, что значительно сокращает время на перенастройку станка. Поворот сверлильной головки осуществляется пневматическим цилиндром по команде оператора. Конструкцией станка предусмотрена возможность быстрой установки углов наклона головки 0° - 45° - 90°. Подача сверлильной головки к заготовке осуществляется пневматическим цилиндром. Скорость подачи - регулируемая. Предусмотрена возможность изменения глубины сверления, при этом станок оснащен системой быстрой установки глубины сверления для ранее заданных значений. Прижим заготовки к столу осуществляется двумя пневматическими цилиндрами.
TR21N - простой и удобный в эксплуатации станок. Для позиционирования заготовки используются жесткие упоры-линейки из анодированного алюминия. Линейки оснащены упорами-флажками для быстрой установки заданных размеров. При сверлении крупных заготовок, упоры-линейки могут быть откинуты под стол на специальных шарнирах, что обеспечивает быстрый доступ к линейкам, в случае необходимости их использования. Рабочий цикл (прижим заготовки, подача сверлильной головки, возврат сверлильной головки, разжимание прижимных цилиндров) запускается педалью. Для повышения надежности пневмооборудования станка, установлено устройство подготовки сжатого воздуха.
В настоящее время, потребители, желающие купить сверлильно-присадочный станок подобного типа, предъявляют все более и более высокие требования не только к точности и надежности станка, но и к безопасности и экономичности оборудования. При разработке и изготовлении станка TR21N учтены современные стандарты безопасности, в том числе CE. Кроме того, для экономии электропотребления, запуск двигателя сверлильной головки происходит только после запуска оператором рабочего цикла. Что исключает расход электроэнергии во время позиционирования заготовки или настройке упоров, а кроме того, повышает безопасность при работе со станком.

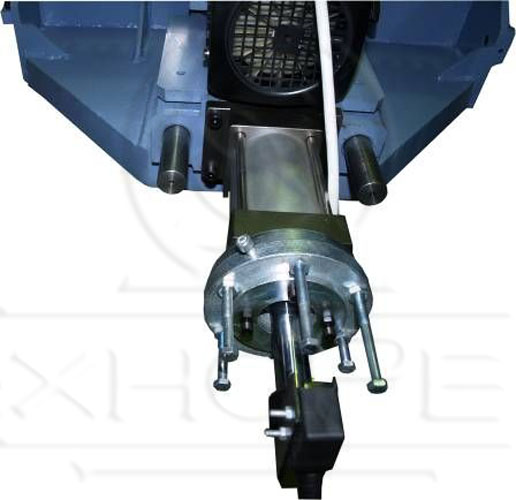

Устройство быстрой установки глубины сверления.

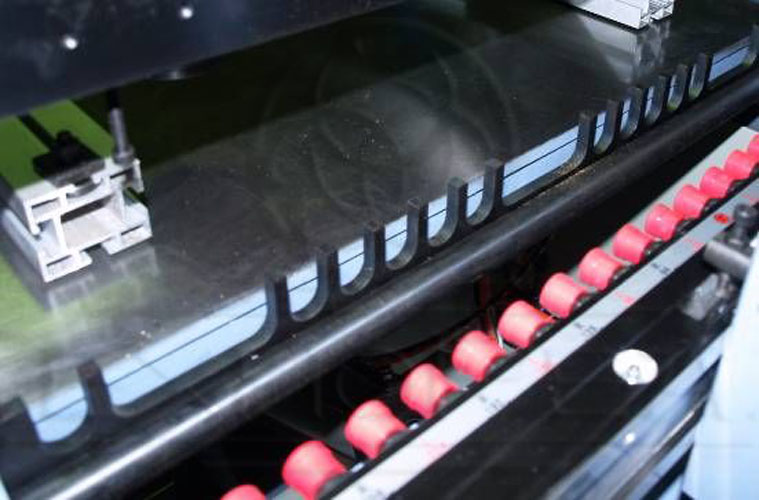

Опорная плита имеет удобно расположенные профилированные пазы для использования сверл под установку петель. Размеры пазов позволяют устанавливать и дополнительную оснастку - сверлильные головки для пазов под петли.

Технические характеристики:

Базовая комплектация:

1. два пневматических прижима заготовки
2. две линейки по 1500мм с возможностью откидывания под стол
3. два упора-флажка
4. шесть быстросменных патронов для сверл
5. пневматический наклон и подача сверлильной головки
6. упоры для наклона сверлильной головки на угол 0° - 45° - 90°
7. шесть упоров для быстрой установки глубины сверления
8. 21 шпиндель
9. управление педалью
10. устройство подготовки сжатого воздуха
