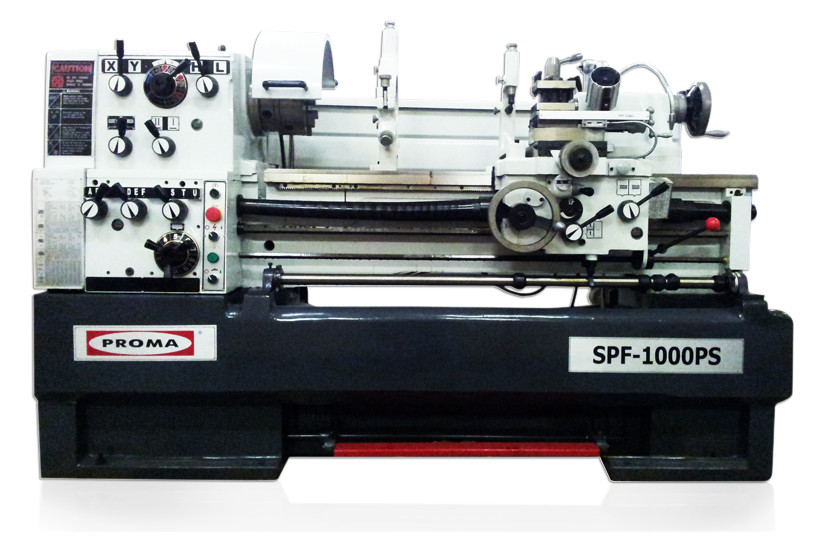

Универсальный токарный станок SPF-1000PS с УЦИ
1 038 870 ₽
- Бренд
- PROMA
- Артикул
- 45100000
- Код товара
Универсальный токарный станок SPF-1000PS предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п.
Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ. Данный станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

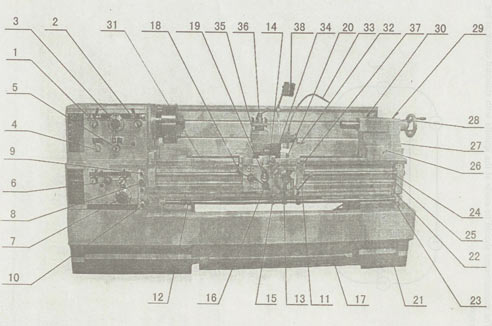

Основные узлы и детали оборудования
| № | Описание | № | Описание |
| 1 | Рукоятка перемены скорости главного шпинделя | 20 | Винты крепления суппорта |
| 2 | Рукоятка перемены высокой/низкой скорости | 21 | Болты регулировки фундамента |
| 3 | Рукоятка перемены скорости главного шпинделя | 22 | Рукоятка «Пуск» |
| 4 | Рукоятка хода влево/вправо | 23 | 4-позиционная рукоятка автоматической остановки |
| 5 | Рукоятка выбора подачи резьбы | 24 | Ходовой винт |
| 6 | Рукоятка перемены подачи резьбы | 25 | Тяга автоматической подачи |
| 7 | Диск перемены 10 шагов подачи | 26 | Винты регулировки центрирования задней бабки |
| 8 | Выключатель электропитания | 27 | Корпус задней бабки |
| 9 | Прерывающий переключатель | 28 | Маховик задней бабки |
| 10 | Переключатель охлаждающего насоса | 29 | Зажимная рукоятка корпуса задней бабки |
| 11 | Кнопка управления запуском шпинделя | 30 | Зажимная рукоятка шпинделя задней бабки |
| 12 | Эксцентриковое центрирующее кольцо | 31 | Рейка |
| 13 | Маховик продольного движения фартука | 32 | Рукоятка верхнего суппорта |
| 14 | Кнопка подачи поперечных салазок | 33 | Клапан регулировки СОЖ |
| 15 | Центрирование с автоматической остановкой | 34 | Верхний суппорт |
| 16 | Рукоятка автоматической подачи | 35 | Четырехпозиционный держатель инструмента |
| 17 | Педаль ножного тормоза | 36 | Зажимная рукоятка держателя инструмента |
| 18 | Рукоятка маточной гайки | 37 | Резьбоуказатель |
| 19 | Рукоятка выбора подачи (Продольной и поперечной) | 38 | Лампа |
Дополнительная информация
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальный диаметр устанавливаемого изделия по станине | 460 мм |
| Максимальный диаметр устанавливаемого изделия по поперечным салазкам | 274 мм |
| Максимальный диаметр устанавливаемого изделия в выемке | 690 мм |
| Ширина выемки | 155 мм |
| Высота центра | 230 мм |
| Расстояние между центрами | 1 000 мм |
| Ширина станины | 300 мм |
| Максимальный размер режущего инструмента | 25х25 мм |
| Максимальное перемещение поперечных салазок | 290 мм |
| Максимальное перемещение верхних салазок | 120 мм |
| Передняя бабка | |
| Диаметр осевого отверстия шпинделя | диам. 58 мм |
| Тип шпиндельной головки | D1-6 |
| Конус Морзе на головке шпинделя, на муфте | MК6 |
| Кол-во скоростей шпинделя | 12 |
| Диапазон частоты вращения шпинделя | 25-2000 об./мин |
| Резьба и подачи | |
| Диаметр ходового винта и резьба | диам. 35 ммх4 нитки на дюйм или шаг 6 мм |
| Дюймовый шаг резьбы | 2-112 ниток на дюйм (60 типов |
| Высота центра | 230 мм |
| Метрический шаг резьбы | 0,1-14 мм (41 типов) |
| Диаметральный шаг | 4-112D.P. (50 типов) |
| Модульный шаг | 0,1-7M.P. (39 типов) |
| Дюймовая продольная подача шпинделя на один оборот | 0,0011 дюйма-0,0633 дюйма/об. (42 типов) |
| Метрическая продольная подача шпинделя на один оборот | 0,031-1,7 мм/об. (42 типов) |
| Дюймовая поперечная подача шпинделя на один оборот | 0,00033 дюйма-0,01837 дюйма(42 типа) |
| Метрическая поперечная подача шпинделя на один оборот | 0,014-0,784 мм (42 типа) |
| Задняя бабка | |
| Полный ход пиноли задней бабки | 123 мм/td> |
| Диаметр пиноли задней бабки | диам. 60 мм |
| Внутренний конус пиноли задней бабки | MК4 |
| Двигатель токарного станка | |
| Двигатель привода шпинделя | 4 кВт |
| Двигатель охлаждающего насоса | 0,1 кВт/td> |
| Масса и размеры токарного станка | |
| Пространство, необходимое для станка (ДхШхВ) | 2170х1040х1370мм |
| Размеры упаковки (ДхШхВ) | 2250х1120х1730мм |
| Масса нетто токарного станка | 2 045 кг |
Комплектация
| Наименование | Количество |
|---|---|
| 3-х кулачковый патрон –(на станке) | 200мм -1 |
| 4-х кулачковый патрон | 320мм -1 |
| Планшайба | 350мм -1 |
| Центр не вращающийся | 2 |
| Центр вращающийся Мк IV | 1 |
| Люнет неподвижный (на станке) | 1 |
| Люнет подвижный (на станке) | 1 |
| Втулка переходная Мк VI / Мк IV | 1 |
| Ручка штурвала | 1 |
| Установочные опоры. | 6 |
| Маслёнка | 1 |
| Шестерни метрические (Латунь) | MN 2 - 4 ( Z 11, 15, 18, 13) |
| Шестерни сменные метрические | MN 2,25 - 2 (Z 57, 40) |
| Кулачки обратные для 3-х кулачковый патрон 200мм | 1 к-т |
| Инструмент. | |
| Ключ для крепления заготовки в токарном патроне | 1 |
| Ключ для снятия токарного патрона | 1 |
| Ключ резцедержателя | 1 |
| Ключ рожковый | 6 |
| Отвертка шлицевая | 1 |
| Отвертка крестовая | 1 |
| Ключ торцевой шестигранный | 4 (6,8,10,12) |
| Ключ радиусный | 1 |
| Штифт | 1 |
| Инструкция по эксплуатации | 1 |
