Универсальный токарный станок SPF-1500PH

1 436 085 ₽

Бренд
PROMA
Артикул
25350000
Код товара

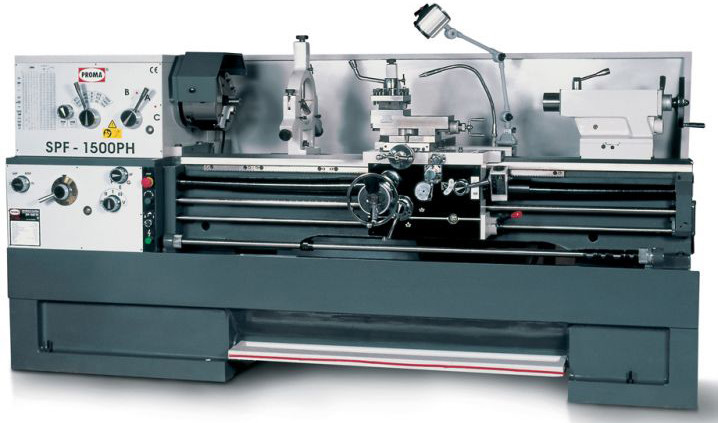

Универсальный токарный станок spF-1500PH предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ. Данный станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

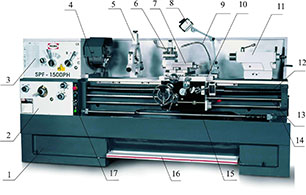

Основные узлы и детали оборудования

spf 2000PH

  • Основание
  • Коробка подач
  • Шпиндельная бабка
  • Зажимной патрон
  • Неподвижный люнет
  • Резцедержатель
  • Верхние салазки суппорта
  • Лампа местного освещения
  • Патрубок системы подачи СОЖ
  • Каретка суппорта
  • Задняя бабка
  • Кожух ходового винта
  • Ходовой вал
  • Станина
  • Фартук
  • Педаль ножного тормоза
  • Электрический блок управления

Станок состоит из:

Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.

Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.

Дополнительная информация

spf 2000PH 2

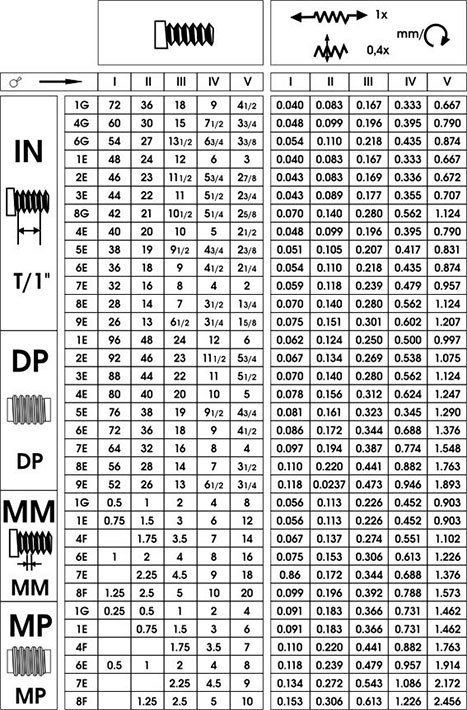

Установка величины подачи и шага резьбы.

Установка величин подачи осуществляется рукоятками (1, 2, 4) в соответствии со значениями, указанными в правой части таблицы. Таблица расположена слева на передней части шпиндельной бабки. Рукоятка 3 включена в положении ^^^^. Пример: Для установки подачи равной 0,040 мм/об. рукоятку 1 нужно поставить в положение IN, рукоятку 2 в положение 1, рукоятку 4 в положение III, рукоятка 4 в положении ^^^^. В таблице даны значения величин продольных подач. Величина поперечной подачи составляет 0,4 продольной.

spf 2000PH 3

Установка величин нарезания резьбы осуществляется рукоятками 1, 2, 3, 4 в соответствии со значениями, указанными в левой части таблицы. Таблица расположена слева на передней части шпиндельной бабки. Рукояткой 1 происходит выбор типа резьбы: IN- дюймовая, DP-питчевая резьба, MM- метрическая, MP-модульная резьба. Рукоятками 2,3,4 выбор величины резьбы. Пример: Для нарезания метрической резьбы с шагом 1,75мм рукоятку 1 нужно поставить в положение ММ, рукоятку 2 в положение 4, рукоятку 3 в положение F, рукоятку 4 в положение II.

Технические характеристики

ХарактеристикаЗначение
Напряжение 400 В
Потребляемая мощность 5500Вт
Длина обточки 1500мм
Диаметр обточки над станиной 460мм
Диаметр обточки над суппортом 275мм
Диаметр обточки над съёмной станиной 690мм
Длина съёмной станины 200 мм
Отверстие шпинделя 80мм
Конус шпинделя Мк7
Конус пиноли Мк5
Вылет пиноли 170мм
Макс. высота резцов 25мм
Диапазон оборотов шпинделя 25-1800об/мин (12ст.)
Метрическая резьба 0,5-20мм (24ст.)
Дюймовая резьба 1,5-72 ниток (61ст.)
Модульная резьба 0,25-10 (20 ст.)
Продольная подача 0,004-2,456 мм/об (122ст.)
Поперечная подача 0,016-0,982 мм/об (122ст.)
Масса 2835кг
Размеры (ДхШхВ) 2810х1000х1295мм

Комплектация

НаименованиеКоличество
3-х кулачковый патрон – ?250 мм 1шт
Кулачки обратные (комплект) 1шт
4-х кулачковый патрон – ?320 мм 1шт
Планшайба – ?410 мм 1шт.
Люнет подвижный 1шт.
Люнет стационарный 1шт.
Комплект сменных шестерен (6шт.) 1шт.
Поворотный центр 1шт.
Невращающийся центр Мк 3 1шт.
Втулка переходная Мк 5-Мк 7 1шт.
Ключи шестигранные 2,3,4,5,6,8,10 7 шт.
ключ патрона 2шт.
Ключ резцедержателя 1 шт.
Ключи рожковые 9х11,10х12,12х14, 17х19 4 шт.
Ключ радиусный 135х140 1 шт.
Клин для снятия инструмента из пиноли 1 шт.
Установочные опоры с болтами комплект
Отвёртка крестовая 1 шт.
Отвёртка шлицевая 1 шт.
Инструкция по эксплуатации

Видеопрезентация

В разработке.
