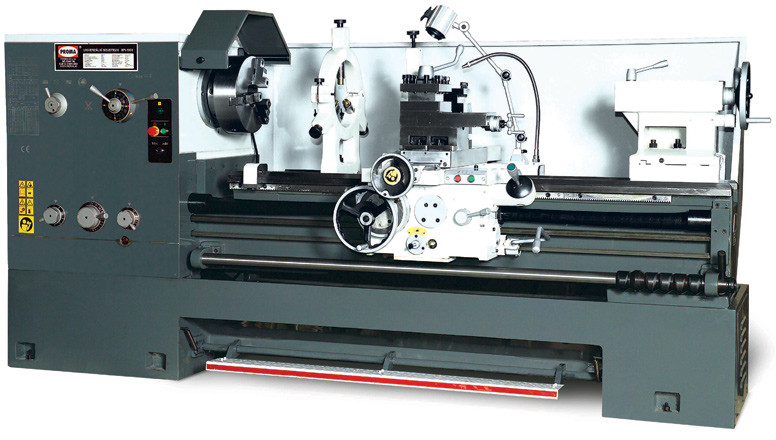

Универсальный токарный станок SPI-1000

Станок универсальный токарный spi-1000 - это устройство, которое находит свое применение на складах, в ремонтных, слесарных, столярных мастерских, на производстве с небольшими оборотами товара. Часто используется в мебельной промышленности.

Принцип работы этого устройства основан на обработке тел вращения путем снятия с них стружки при обтачивании.

Виды работ, которые можно проводить на станке spi-1000

На этом универсальном токарном станке можно осуществлять расширение и сверление отверстий, обрезку торцов, накатку рифлений, нарезку резьбы, обтачивание конических, цилиндрических и фасонных поверхностей, а также притирку.

Преимущества станка spi-1000

• Подсветка рабочей зоны;
• Защитный экран;
• Фрикционный вал, который снижает нагрузку на двигатель;
• Ускоренная передача поперечного и продольного суппорта позволяет обрабатывать большие детали;
• Плунжерный насос;
• Кнопка экстренной остановки;
• Ножной тормоз;
• Система охлаждения, благодаря которой рабочий инструмент прослужит намного дольше.

Основные узлы и детали оборудования

• Основание
• Коробка подач
• Шпиндельная бабка
• Шпиндельный патрон
• Неподвижный люнет
• Резцедержатель
• Верхние салазки суппорта
• Лампа местного освещения
• Патрубок системы подачи СОЖ
• Каретка суппорта
• Задняя бабка
• Кожух ходового винта
• Ходовой вал
• Станина
• Фартук
• Педаль ножного тормоза
• Электрический блок управления

Краткое описание конструкции оборудования

Станок состоит из:

Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.

Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.

Дополнительная информация

Маховик ручного перемещения фартука 1: Вращение против часовой стрелки – перемещение каретки влево. Вращение по часовой стрелке – перемещение каретки вправо.

Маховик ручного перемещения поперечных салазок суппорта 2: Вращение по часовой стрелке – перемещение салазок вперед. Вращение против часовой стрелки – перемещение салазок назад.

Рукоятка ручного перемещения верхних салазок суппорта 3: Вращение по часовой стрелке – перемещение салазок влево. Вращение против часовой стрелки – перемещение салазок вправо.

Болт зажима каретки 4: расположен справа на передней части каретки. Для зажима поворачивать по часовой стрелке. (Предупреждение: перед тем как перемещать каретку, убедитесь в том, что болт зажима отжат).

Рукоятка включения вращения шпинделя 5: Включение вверх – шпиндель вращается по часовой стрелке, прямое вращение шпинделя (смотреть со стороны задней бабки). Включение вниз шпиндель вращается против часовой стрелки, обратное вращение шпинделя (смотреть со стороны задней бабки). Среднее положение – остановка шпинделя.

Рукоятка включения и выключения гайки ходового винта 6: Поворот вниз – включение гайки. Поворот вверх – выключение гайки.

Рукоятка управления механическими перемещениями каретки и поперечных салазок суппорта 7: Перемещение рукоятки влево или вправо – перемещение каретки. Перемещение рукоятки вверх или вниз – перемещение поперечных салазок суппорта. Среднее положение – нейтральное.

Кнопка ускоренного перемещения каретки и поперечных салазок суппорта 8. Ускоренное перемещение осуществляется во всех направлениях.

Внимание!: При включении гайки ходового винта рукоятка 7 должна находиться в нейтральном положении, а при включении механических перемещений каретки или поперечных салазок суппорта гайка ходового винта должна быть выключена.
